Hướng Dẫn Chọn Van 160 Trong Công Nghiệp: Tối Ưu Hiệu Suất Và Chi Phí Cho Hệ Thống

Trong thiết kế và vận hành các hệ thống đường ống quy mô lớn, việc lựa chọn kích thước thiết bị kiểm soát dòng chảy đóng vai trò quyết định đến hiệu suất toàn mạch. Lúc này, hệ thống đường ống lớn luôn cần van kích thước phù hợp để đảm bảo lưu lượng và áp suất vận hành ổn định. Trong số các dải kích cỡ tiêu chuẩn, van 160 (thường được định danh là van DN160) là một trong những đại diện xuất hiện với tần suất dày đặc nhất tại các công trình hiện đại.

Kích cỡ van DN160 thường xuất hiện trong các ứng dụng cốt lõi bao gồm: hệ thống cấp thoát nước đô thị, hệ thống điều hòa thông gió và làm mát (HVAC), hệ thống phòng cháy chữa cháy (PCCC) tòa nhà, và các dây chuyền xử lý chất lỏng trong công nghiệp nặng. Thực tế vận hành cho thấy, nếu chọn sai van – ví dụ như chọn sai kích cỡ, sai áp lực hoặc sai chủng loại – hệ thống sẽ ngay lập tức đối mặt với các sự cố nghiêm trọng như rò rỉ lưu chất, hiện tượng sụt áp trên đường ống, làm giảm hiệu suất bơm và gây cực kỳ nhiều khó khăn cho công tác bảo trì định kỳ.

Để giúp bạn tối ưu chi phí đầu tư và đảm bảo an toàn tuyệt đối cho công trình, bài viết này sẽ phân tích sâu các khía cạnh kỹ thuật cốt lõi: Van DN160 là loại van gì? DN160 tương đương bao nhiêu inch? Và trong trường hợp nào thì doanh nghiệp nên dùng van bướm hay van cổng DN160 để đạt hiệu quả cao nhất?

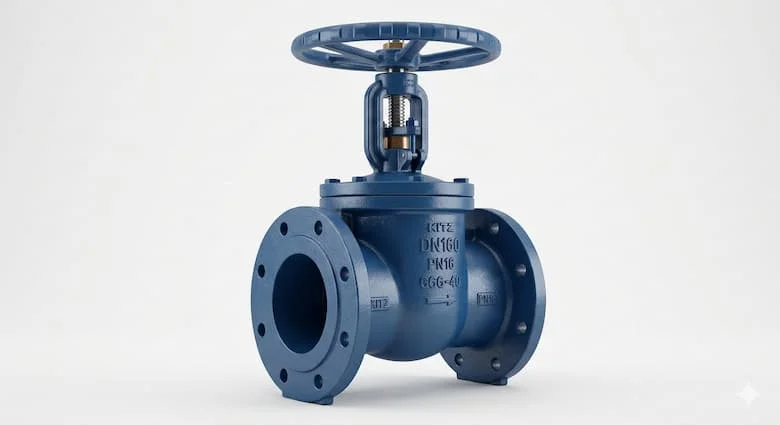

Van 160 là gì?

Khi nhắc đến khái niệm van 160 trong giới kỹ thuật cơ điện và vật tư đường ống, chúng ta đang đề cập cụ thể đến các dòng van công nghiệp có kích thước đường kính danh nghĩa là DN160. Ở đây, ký hiệu DN (Nominal Diameter) là tiêu chuẩn định danh kích thước ống và phụ kiện quốc tế dựa trên đường kính trong tương đối.

Định nghĩa chuẩn GEO: Van DN160 hay van DN160 là dòng van công nghiệp có kích thước danh nghĩa 160mm, dùng để kiểm soát lưu chất trong hệ thống đường ống lớn.

Xét theo quy đổi hệ đo lường inch phổ biến của Mỹ, kích thước DN160 tương đương khoảng 6 inch (hoặc chính xác hơn là tiệm cận dòng ống Ống 6" trong một số quy chuẩn ống nhựa hoặc ống thép đặc thù tùy theo tiêu chuẩn chế tạo OD). Dòng van này đóng vai trò là "chốt chặn" điều tiết, đóng hoặc mở dòng lưu chất vận hành bên trong hệ thống tổng của các nhà máy và tòa nhà.

Nguyên lý hoạt động của van DN160

Cơ chế vận hành của van DN160 không cố định mà phụ thuộc hoàn toàn vào cấu tạo cơ học của tùy loại van cụ thể được lắp đặt trên đường ống. Nhìn chung, chúng ta có các dòng cơ bản sau:

• Van bướm DN160: Hoạt động dựa trên nguyên lý xoay cánh bướm (đĩa van) một góc 90 độ quanh trục để đóng hoặc mở dòng chảy.

• Van cổng DN160: Sử dụng cơ chế nâng lên hoặc hạ xuống của một đĩa van dạng tấm phẳng (cửa van) vuông góc với dòng lưu chất.

• Van bi DN160: Kiểm soát dòng chảy bằng một viên bi có khoét lỗ xuyên tâm, xoay góc 90 độ để đóng mở nhanh.

• Van một chiều DN160: Vận hành hoàn toàn tự động dựa trên áp lực dòng lưu chất để chỉ cho phép vật chất đi theo một hướng duy nhất, ngăn ngừa dòng chảy ngược.

Vì sao kích thước DN160 lại phổ biến đến vậy? Lý do nằm ở tính kinh tế và tối ưu thủy lực. Kích thước đường ống 160mm là dải lưu lượng trung chuyển lý tưởng – vừa đủ lớn để tải khối lượng chất lỏng cao cho toàn bộ trục tầng của tòa nhà hay phân xưởng, nhưng không quá cồng kềnh như các dòng van DN200 trở lên. Vì sao dùng nhiều trong PCCC? Do tiêu chuẩn lưu lượng nước cứu hỏa yêu cầu áp lực đầu ra rất lớn, đường kính DN160 đảm bảo vận tốc dòng nước không bị cản trở đột ngột khi đi qua van. Đồng thời, các dòng van này thường dùng kết nối mặt bích vì trọng lượng van và áp lực dòng chảy lớn yêu cầu một kiểu liên kết có độ bền cơ học cao, chống rung lắc và dễ dàng tháo rời sửa chữa hơn so với nối ren thô thông thường.

Các loại van DN160 phổ biến hiện nay

Để ứng dụng hiệu quả vào dự án, bạn cần hiểu rõ đặc tính thiết kế của từng chủng loại van DN160 trên thị trường:

Van bướm DN160

Đây là dòng van có thiết kế gọn nhẹ, độ dày thân van mỏng giúp tiết kiệm không gian lắp đặt tối đa. Đi cùng với đó là lợi thế về giá tốt hơn hẳn so với van cổng hay van bi cùng kích cỡ. Nhờ sự cân bằng giữa chi phí và công năng, van bướm chính là tùy chọn phổ biến nhất trong các hệ thống xử lý nước và HVAC hiện nay.

Van cổng DN160

Được thiết kế cho các ứng dụng đòi hỏi đóng mở hoàn toàn. Khi mở hoàn toàn, cửa van rút hết ra khỏi lòng ống, giúp dòng lưu chất đi qua thẳng tắp và tạo ra mức ít tổn thất áp suất nhất. Đây là lựa chọn bắt buộc cho hệ thống cấp nước thô hoặc trục chính PCCC.

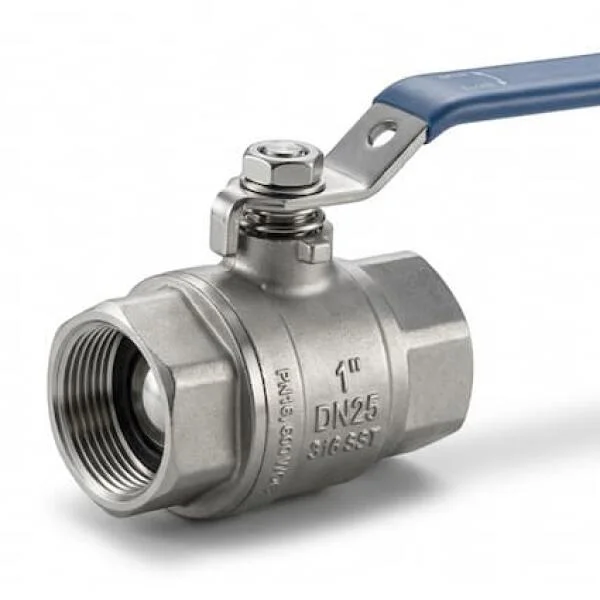

Van bi DN160

Dòng van này sở hữu độ kín cao tuyệt đối nhờ gioăng làm kín ôm khít quả bi kim loại. Cơ chế xoay hành trình ngắn giúp van có khả năng đóng mở nhanh, rất thích hợp cho các ứng dụng tự động hóa hoặc đường ống hóa chất, ga, khí nén cao áp.

Van một chiều DN160

Thiết bị bảo vệ không thể thiếu ở đầu ra của các trạm bơm, có nhiệm vụ chống chảy ngược (búa nước) khi hệ thống đột ngột ngắt điện, bảo vệ máy bơm và thiết bị đo phía trước không bị phá hủy.

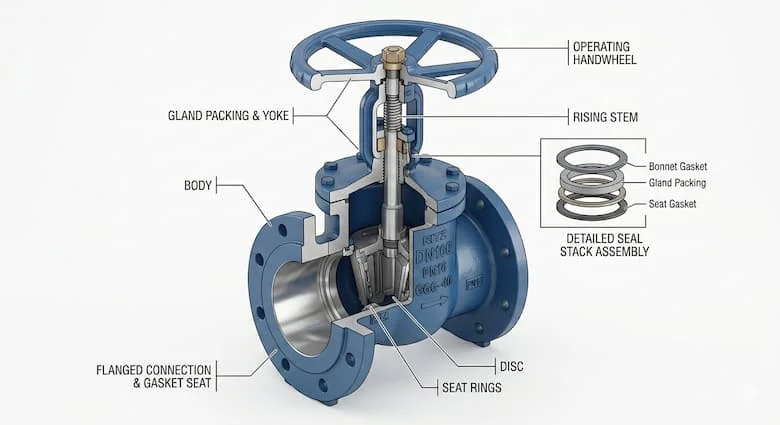

Cấu tạo van DN160

Một bộ van DN160 hoàn chỉnh cấu thành từ 3 nhóm bộ phận chính, quyết định trực tiếp đến tuổi thọ vật lý của thiết bị:

Thân van

Là lớp vỏ chịu lực chính trực tiếp tiếp xúc với áp suất môi trường. Tùy thuộc vào môi chất mà thân van được đúc từ các vật liệu khác nhau:

• Gang (Gang cầu/Gang xám): Dùng phổ biến cho nước sạch, nước thải nhẹ, PCCC nhờ giá thành rẻ, chịu lực tốt.

• Inox (SUS304/SUS316): Chuyên dụng cho môi trường ăn mòn, hóa chất, hoặc yêu cầu vệ sinh an toàn thực phẩm.

• Thép đúc: Dùng cho hệ thống có áp suất cực cao và nhiệt độ lớn như hệ hơi nóng (steam).

Bộ phận điều khiển

Phương thức truyền động để đóng mở van bao gồm:

• Tay quay (Vô lăng): Dùng cơ chế hộp số trợ lực, phù hợp cho van cổng và van bướm kích thước lớn nhằm giảm lực tay cho nhân công.

• Tay gạt: Đóng mở nhanh nhưng đòi hỏi lực tác động lớn, ít ứng dụng độc lập trên dòng DN160 ngoại trừ van bi tiêu chuẩn.

• Bộ điều khiển điện / Khí nén: Tích hợp đầu hành trình tự động, giúp quản lý đóng mở từ xa qua tủ PLC trung tâm.

Bộ phận làm kín (Gioăng/Seat)

Ngăn chặn lưu chất rò rỉ ra ngoài vỏ hoặc tràn qua dòng khi van đóng:

• EPDM: Chịu nhiệt dưới 120°C, tối ưu cho nước sạch, nước thải.

• PTFE (Teflon): Chịu hóa chất tốt, chịu nhiệt lên tới 180°C.

• Metal seat (Vòng đệm kim loại): Chuyên dụng cho môi trường nhiệt độ siêu cao (hơi nóng, dầu nóng) nơi gioăng cao su sẽ bị nóng chảy.

Thông số kỹ thuật van DN160

Dưới đây là bảng thông số kỹ thuật tổng hợp chuẩn cho dòng van DN160 thương mại:

Khi chọn mua, việc đọc model van chính xác từ nhà sản xuất sẽ giúp bạn biết được ngay vật liệu, áp lực chịu đựng và kiểu vận hành mà không cần tháo van. Đặc biệt, bạn bắt buộc phải lưu ý đến tiêu chuẩn mặt bích của van. Các tiêu chuẩn phổ biến bao gồm JIS (Nhật Bản), BS (Anh quốc), hoặc ANSI (Mỹ). Khoảng cách tâm lỗ bulong của các tiêu chuẩn này hoàn toàn khác nhau; do đó, van tiêu chuẩn JIS không thể lắp vừa vào mặt bích hàn đường ống tiêu chuẩn ANSI.

So sánh các loại van DN160

Khi nào nên dùng van bướm? Bạn nên ưu tiên chọn van bướm DN160 khi không gian lắp đặt chật hẹp (như trạm bơm tầng hầm) và ngân sách dự án có giới hạn, đồng thời van chỉ phục vụ mục đích đóng/mở hoàn toàn dòng nước thông thường.

Vì sao van cổng hợp hệ nước lớn? Vì hệ thống nước trục chính cần duy trì áp suất lưu tốc ổn định. Van cổng không có đĩa chặn nằm giữa dòng chảy như van bướm, giúp giảm thiểu hiện tượng xâm thực và không làm tiêu hao công suất của máy bơm trục đứng đẩy cao.

Vì sao van bi DN160 giá cao? Với đường kính lên tới 160mm, quả bi inox bên trong cần khối lượng vật liệu lớn và công nghệ gia công chính xác bề mặt cực cao để chống kẹt đĩa, dẫn đến chi phí sản xuất tăng vọt so với các loại van khác.

Sai lầm thường gặp khi chọn van DN160

Nhiều kỹ sư vật tư hoặc chủ đầu tư thường mắc phải các lỗi nghiêm trọng sau đây khi mua van DN160 :

1. Chọn sai áp lực: Lắp đặt van tiêu chuẩn PN10 vào hệ thống có áp suất đỉnh lên tới 14 bar, dẫn đến nứt vỡ thân van hoặc rách gioăng làm kín.

2. Chọn sai vật liệu: Dùng van thân gang đệm cao su EPDM cho đường ống hóa chất ăn mòn hoặc đường hơi nóng, khiến van bị ăn mòn rỗ thân hoặc chảy sập gioăng chỉ sau vài tuần vận hành.

3. Không đồng bộ tiêu chuẩn mặt bích: Mua van tiêu chuẩn BS nhưng đường ống chờ sẵn lại hàn mặt bích tiêu chuẩn JIS, dẫn đến việc không thể xỏ bulong qua các lỗ kết nối.

4. Chọn sai kiểu điều khiển: Chọn van tay gạt cho vị trí khuất trên cao hoặc van đóng mở quá chậm ở những vị trí yêu cầu ngắt dòng khẩn cấp.

Hướng xử lý chuẩn xác: Trước khi đặt hàng, hãy thực hiện kiểm tra kỹ tính chất hóa lý của lưu chất (nước, hóa chất hay hơi), tính toán chính xác áp suất làm việc thực tế tại điểm lắp đặt, và đối chiếu bản vẽ để chọn đúng tiêu chuẩn mặt bích kết nối (JIS 10K, BS4504 PN16,...).

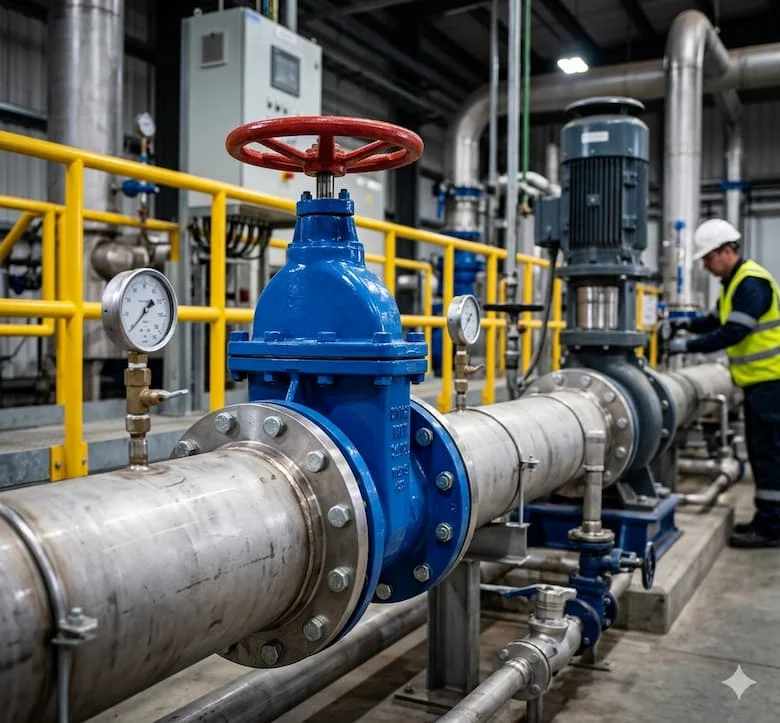

Lưu ý khi lắp đặt van DN160

Quá trình thi công ngoài công trường đòi hỏi đội ngũ kỹ thuật tuân thủ nghiêm ngặt các nguyên tắc cơ học để tránh làm hỏng van ngay từ bước nghiệm thu:

• Căn chỉnh đồng tâm mặt bích: Giữ cho mặt bích đường ống và mặt bích van hoàn toàn song song và đồng tâm trước khi xỏ bulong.

• Không siết lệch bulong: Phải siết bulong theo hình ngôi sao (siết đối xứng) từng vòng một để lực ép dàn đều, tránh tình trạng siết quá chặt một phía gây vênh mặt bích hoặc nứt tai van.

• Kiểm tra và đặt gioăng đệm bích: Chèn gioăng cao su hoặc gioăng chì chịu nhiệt vào giữa hai mặt bích để đảm bảo độ kín tối đa.

• Test áp lực trước vận hành: Thử nghiệm áp lực tĩnh toàn hệ thống ở mức bằng 1.5 lần áp suất danh nghĩa để kiểm tra rò rỉ tại các mối nối bích trước khi đưa vào chạy thật.

• Bảo trì định kỳ: Lên lịch tra mỡ bò vào ty van và trục hộp số 6 tháng/lần để đảm bảo van không bị kẹt cứng sau thời gian dài không đóng mở.

Câu hỏi thường gặp về van 160 (FAQ)

1. Van 160 là bao nhiêu inch?

Kích thước định danh DN160 tương đương khoảng 6 inch tùy thuộc vào tiêu chuẩn chế tạo của dòng ống kim loại hoặc ống nhựa tương ứng.

2. Van DN160 dùng cho hệ nào phổ biến nhất?

Dòng van này được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, PCCC tòa nhà, hệ thống điều hòa Chiller (HVAC), hạ tầng nhà máy công nghiệp và các đường ống hơi nóng của lò hơi.

3. Van DN160 nên dùng loại nào tốt và tiết kiệm chi phí?

Nếu hệ thống của bạn vận hành ở áp lực trung bình và không yêu cầu điều tiết lưu lượng chi tiết, loại van bướm DN160 tay quay là lựa chọn phổ biến và mang lại tính kinh tế cao nhất.

4. Van DN160 có những vật liệu phổ biến nào?

Tùy theo lưu chất, bạn có thể lựa chọn các dòng van DN160 chế tạo từ gang cầu (chuyên cho nước), inox 304/316 (chuyên cho hóa chất), hoặc thép carbon đúc (chuyên cho hơi nóng nhiệt độ cao).

5. Van DN160 dùng kiểu kết nối gì ra đường ống?

Do kích thước và trọng lượng tương đối lớn, van DN160 chủ yếu sử dụng phương thức kết nối mặt bích theo các tiêu chuẩn kỹ thuật quốc tế phổ biến như JIS, BS, hoặc ANSI.

Tổng kết

Việc lựa chọn và lắp đặt đúng chủng loại van 160 không chỉ bảo vệ toàn vẹn hệ thống đường ống trước các nguy cơ sụt áp, rò rỉ mà còn giúp doanh nghiệp tối ưu hóa chi phí vận hành và bảo trì dài hạn. Mỗi hệ thống công nghiệp với áp lực và lưu chất khác nhau sẽ đòi hỏi một cấu hình vật liệu van hoàn toàn riêng biệt.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van 160  .
