Hướng Dẫn Chọn Valve 1 Inch Từ Chuyên Gia: Thông Số, Ứng Dụng Và Sai Lầm Cần Tránh

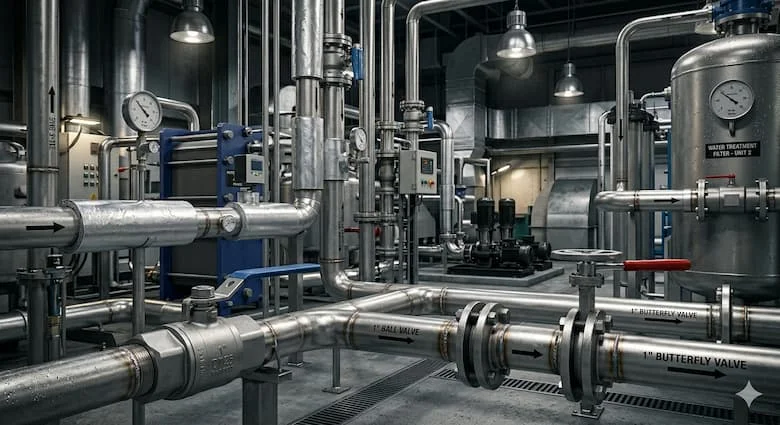

Trong lĩnh vực cơ điện (MEP) và đường ống công nghiệp, việc bắt gặp các dòng valve 1 (van kích thước 1 inch) tại các vị trí đầu nhánh là điều cực kỳ quen thuộc. Từ hệ thống nước dân dụng, đường ống khí nén áp lực cao, hệ thống hơi nóng (steam) cho đến các tủ trung tâm của hệ thống phòng cháy chữa cháy (PCCC), thiết bị này đóng vai trò như một chốt chặn kiểm soát lưu lượng dòng chảy vô cùng linh hoạt.

Tuy nhiên, trong quá trình tư vấn vật tư, chúng tôi nhận thấy rất nhiều kỹ sư dự án và đơn vị thu mua thường xuyên gặp phải những sự cố dở khóc dở cười. Phổ biến nhất là tình trạng chọn sai kích thước van do không nắm rõ khái niệm kỹ thuật. Nhiều người nhầm lẫn, không hiểu van kích thước 1 inch thực tế là DN bao nhiêu, dẫn đến việc mua nhầm size so với đường ống có sẵn. Nghiêm trọng hơn, việc nhầm lẫn giữa hai tiêu chuẩn ren phổ biến là BSP và NPT khiến van không thể vặn khít vào phụ kiện, gây rò rỉ lưu chất và làm chậm tiến độ thi công toàn dự án.

Có thể khẳng định, van kích thước 1 inch là một trong những kích thước phổ biến và có tính ứng dụng cao nhất hiện nay. Để tối ưu chi phí vận hành và đảm bảo an toàn tuyệt đối cho hệ thống, việc hiểu sâu về thông số kỹ thuật của dòng van này là yêu cầu bắt buộc đối với mọi kỹ sư và nhà thầu.

Valve 1 Là Gì?

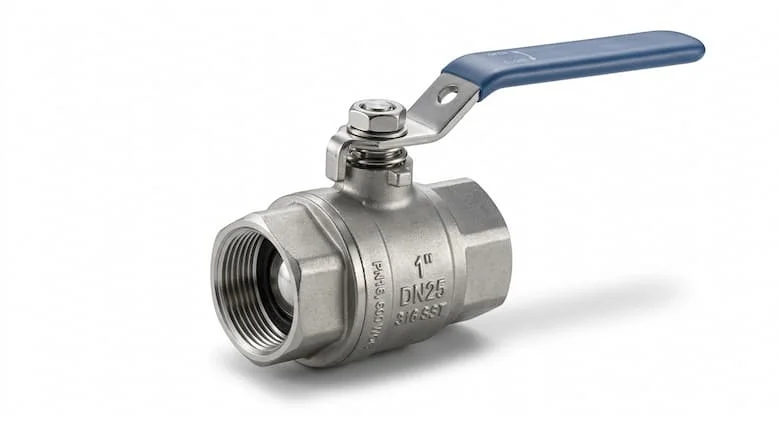

Để hiểu một cách chính xác theo tiêu chuẩn kỹ thuật quốc tế: Valve 1 là cách gọi tắt của các loại van công nghiệp có kích thước danh nghĩa (Nominal Size) là 1 inch. Trong hệ thống đo lường đường ống tiêu chuẩn, kích thước này được quy đổi tương đương với DN25 (theo tiêu chuẩn châu Âu) và tương thích với các đường ống có đường kính ngoài (OD) xấp xỉ 34 mm.

[Khái niệm Valve] ➔ [Kiểm soát lưu chất] ➔ [Đóng/Mở hoặc Điều tiết]

Xét về mặt công năng, valve (van) là một thiết bị cơ khí được lắp đặt trực tiếp trên đường ống, giữ vai trò kiểm soát, cho phép hoặc ngăn chặn dòng lưu chất (chất lỏng, chất khí, hơi nóng, hóa chất) đi qua hệ thống. Đối với dòng van size 1 inch, thiết bị này thực hiện hai nhiệm vụ cốt lõi:

• Đóng/mở hoàn toàn dòng chảy: Cách ly một đoạn ống hoặc một thiết bị phía sau để phục vụ công tác sửa chữa, bảo dưỡng mà không ảnh hưởng đến toàn bộ hệ thống lớn.

• Điều tiết lưu lượng: Thay đổi diện tích mặt cắt của dòng chảy để tăng/giảm khối lượng lưu chất đi qua theo nhu cầu vận hành thực tế.

Để đáp ứng các kết cấu đường ống khác nhau, van kích thước 1 inch được thiết kế với 4 kiểu kết nối cơ bản bao gồm: ren trong (tiện lợi cho ống nhỏ), ren ngoài, mặt bích (chịu áp lực cao) và rắc co (dễ dàng tháo rời khi cần vệ sinh, thay thế).

Nguyên Lý Hoạt Động Của Van Kích Thước 1

Cơ chế vận hành của dòng van này phụ thuộc vào cấu tạo cơ khí bên trong thân van, nhưng tất cả đều dựa trên nguyên lý dịch chuyển của bộ phận đóng ngắt (đĩa van, bi van hoặc cánh bướm) để chặn hoặc mở đường cho dòng lưu chất đi qua.

Tùy thuộc vào thiết kế, chuyển động đóng mở bên trong thân van được chia làm hai nhóm chính:

• Chuyển động tuyến tính (Linear Motion): Đĩa van di chuyển tịnh tiến lên xuống theo trục thẳng đứng vuông góc hoặc song song với dòng chảy. Ví dụ điển hình là Gate valve (van cửa - nâng hạ cánh van như một cổng trượt) hoặc Globe valve (van cầu - hạ đĩa van dạng hình nón vào bệ đỡ).

• Chuyển động xoay 90 độ (Quarter-Turn): Bộ phận đóng ngắt chỉ cần xoay một góc 90 độ để chuyển từ trạng thái đóng hoàn toàn sang mở hoàn toàn. Cơ chế này xuất hiện ở Ball valve (van bi - xoay quả cầu có lỗ xuyên tâm) và Butterfly valve (van bướm - xoay đĩa van dạng cánh bướm quanh trục).

Tại sao van kích thước 1 inch lại trở thành kích thước "quốc dân" được sản xuất với số lượng lớn nhất trên thế giới? Câu trả lời nằm ở tính cân bằng tối ưu. Với đường kính DN25, van sở hữu thiết kế gọn nhẹ, cực kỳ dễ lắp đặt trong các không gian hẹp. Kích thước này mang lại tính tương thích rất cao với hầu hết các thiết bị đầu cuối như bơm, đồng hồ đo nước, hay lọc y. Đồng thời, nó hoàn toàn phù hợp với mức lưu lượng vừa phải của các nhánh ống phụ trong công nghiệp lẫn trục ống chính trong dân dụng, giúp tối ưu hóa chi phí đầu tư vật tư ban đầu.

Các Loại van kích thước 1 Phổ Biến Hiện Nay

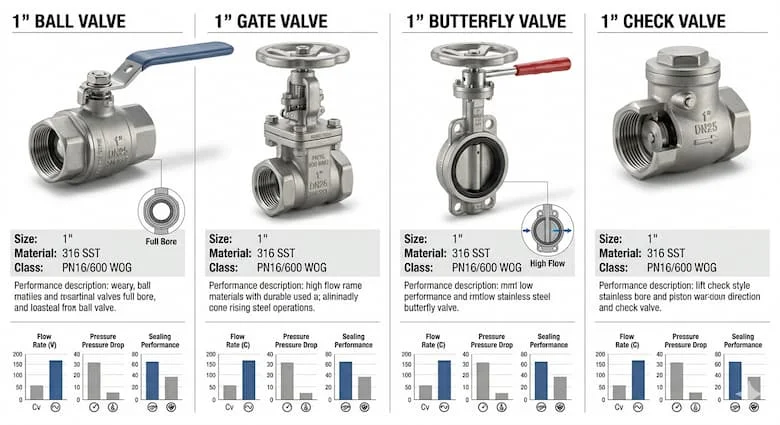

Mỗi dòng van được thiết kế để tối ưu hóa cho một dạng lưu chất và mục đích vận hành riêng biệt. Dưới đây là phân tích chuyên sâu về 5 loại van size 1 inch thông dụng nhất:

1. Ball Van Kích Thước 1 Inch (Van Bi)

Đây là dòng van chiếm tỷ trọng lớn nhất nhờ cơ chế xoay trục bi. Ưu điểm vượt trội của nó là khả năng đóng mở cực nhanh và độ kín khít tuyệt đối, ngăn chặn hoàn toàn tình trạng rò rỉ. Tuy nhiên, nhược điểm là van không thích hợp cho việc điều tiết lưu lượng vì dòng xoáy áp lực cao có thể làm mòn, hỏng viên bi. Van bi thường được ứng dụng trong các đường ống nước sạch, khí nén và hóa chất nhẹ.

2. Gate Van Kích Thước 1 Inch (Van Cửa / Van Cổng)

Dòng van này chuyên dụng cho các tác vụ ON/OFF (đóng hoặc mở hoàn toàn). Khi mở, cánh van được nhấc lên hoàn toàn khỏi lòng ống, giúp van ít cản dòng, không làm sụt giảm áp suất của hệ thống. Nhược điểm của van cửa là thời gian đóng mở lâu (phải vặn nhiều vòng vô lăng) và không được dùng để điều tiết dòng chảy vì đĩa van sẽ bị rung lắc, gây hư hỏng nghiêm trọng. Thiết bị này chủ yếu dùng trong hệ thống cấp nước trục chính hoặc PCCC.

3. Globe Van Kích Thước 1 Inch (Van Cầu)

Nếu hệ thống của bạn yêu cầu điều tiết lưu lượng dòng chảy chính xác, van cầu là sự lựa chọn không thể thay thế. Thiết kế vách ngăn bên trong giúp kiểm soát dòng lưu chất rất tốt. Dù vậy, nhược điểm của nó là tạo ra độ sụt áp lớn do dòng chảy bị chuyển hướng $180^\circ$ bên trong thân van. Đây là dòng van tiêu chuẩn cho hệ thống hơi nóng (steam), lò hơi và dầu nóng.

4. Check Van Kích Thước 1 Inch (Van Một Chiều)

Loại van này vận hành tự động dựa trên áp lực của dòng lưu chất, có nhiệm vụ chống dòng chảy ngược, bảo vệ các thiết bị đắt tiền phía trước như máy bơm khỏi hiện tượng "búa nước". Van một chiều chỉ có một chức năng duy nhất là bảo vệ, không thể chủ động đóng mở bằng tay. Nó được lắp đặt ngay sau đầu ra của máy bơm nước hoặc các hệ thống bình áp lực.

5. Butterfly Van Kích Thước 1 Inch (Van Bướm)

Mặc dù van bướm thường phổ biến ở kích thước lớn, nhưng các phiên bản vi sinh size 1 inch vẫn được ứng dụng nhiều nhờ ưu điểm gọn nhẹ, thao tác nhanh và giá thành rẻ hơn so với van bi cùng phân khúc cao cấp. Nhược điểm của van bướm thông thường là đĩa van luôn nằm trong dòng chảy nên gây cản dòng nhẹ và dễ bị mài mòn bởi tạp chất rắn. Do đó, dòng này chủ yếu ứng dụng trong các đường ống chất lỏng sạch hoặc hệ thống vi sinh.

Thông Số Kỹ Thuật Quan Trọng Của Valve 1

Để hệ thống vận hành an toàn, không bị nứt vỡ hay rò rỉ dưới áp lực lớn, kỹ sư bắt buộc phải đối chiếu chính xác các thông số kỹ thuật của van với thiết kế đường ống. Dưới đây là bảng thông số tiêu chuẩn của dòng van kích thước 1 inch công nghiệp:

So Sánh Valve 1 Inox, Đồng Và Gang

Việc lựa chọn sai vật liệu cấu tạo thân van không chỉ gây lãng phí ngân sách mà còn có thể phá hủy hệ thống từ bên trong do hiện tượng ăn mòn hóa học. Hãy cùng phân tích sâu ưu nhược điểm của từng loại vật liệu:

Những Sai Lầm Thường Gặp Khi Chọn Van Kích Thước 1

Trong thực tế thi công, những sai lầm dưới đây thường xuyên lặp lại, để lại những hậu quả vô cùng nghiêm trọng về mặt kinh tế và an toàn lao động:

• Chọn sai áp suất làm việc (Pressure Rating): Lắp đặt một chiếc van có tiêu chuẩn PN10 vào đường ống có áp lực vận hành thực tế đỉnh điểm lên tới $12\text{ bar}$ .

  • Hậu quả: Van bị biến dạng, rách gioăng làm kín, gây nổ van ngay khi hệ thống tăng áp.

  • Cách khắc phục: Luôn chọn áp suất danh nghĩa của van (PN) lớn hơn ít nhất 20% so với áp suất tối đa của hệ thống.

• Nhầm lẫn giữa tiêu chuẩn ren BSP và NPT: Đây là lỗi kinh điển. Ren BSP (tiêu chuẩn Anh) có góc ren 55 độ , trong khi ren NPT (tiêu chuẩn Mỹ) có góc ren 60 độ và dạng ren côn.

  • Hậu quả: Cố tình siết mạnh hai loại ren này vào nhau sẽ làm cháy ren, móp méo đầu nối và chắc chắn gây rò rỉ lưu chất dù có quấn bao nhiêu băng tan đi nữa.

  • Cách khắc phục: Kiểm tra kỹ ký hiệu dập nổi trên thân van hoặc tài liệu kỹ thuật (catalogue) của nhà sản xuất trước khi mua phụ kiện đường ống.

• Chọn mua van giá rẻ, kém chất lượng (Van bãi, van không rõ nguồn gốc):

  • Hậu quả: Thân van đúc mỏng, lẫn nhiều tạp chất nên dễ bị nứt ngầm khi chịu áp lực. Gioăng cao su làm kín bằng vật liệu tái chế nhanh chóng bị mủn sau vài tháng sử dụng.

  • Cách khắc phục: Chỉ sử dụng sản phẩm có đầy đủ chứng chỉ chất lượng (CO/CQ) từ các thương hiệu uy tín.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van Kích Thước 1

Hiệu suất và tuổi thọ của một chiếc van tốt phụ thuộc tới 50% vào kỹ thuật lắp đặt và chế độ bảo dưỡng định kỳ:

• Không siết ren quá lực: Khi lắp van ren bằng đồng hoặc inox, việc dùng lực quá tay từ mỏ lết có thể làm biến dạng cấu trúc ren bên trong thân van, gây kẹt bi hoặc làm nứt bệ van.

• Quấn băng tan (cao su non) đúng cách: Quấn băng tan theo chiều thuận của ren, quấn đều tay từ 15–20 vòng tùy vào độ rơ của bước ren. Tránh để băng tan thừa lọt vào bên trong lòng van vì có thể làm kẹt đĩa van khi đóng mở.

• Kiểm tra chiều mũi tên dòng chảy: Đối với van một chiều và van cầu, trên thân van luôn có một mũi tên đúc nổi. Bạn bắt buộc phải lắp van sao cho hướng mũi tên trùng với hướng di chuyển của lưu chất. Lắp ngược sẽ khiến hệ thống bị tắc nghẽn hoàn toàn.

• Lên lịch bảo trì và vệ sinh định kỳ: Cứ sau 3–6 tháng vận hành, cần thực hiện đóng mở van vài lần đối với các van ít khi sử dụng để tránh tình trạng kẹt trục do đóng cặn. Đồng thời, vệ sinh lưới lọc phía trước van để loại bỏ xỉ hàn, cát sỏi tránh làm xước đĩa van và gioăng cao su.

Câu Hỏi Thường Gặp Về Van Kích Thước 1 (FAQ)

1.Valve 1 là DN bao nhiêu?

Trong các bản vẽ kỹ thuật đường ống tiêu chuẩn, van kích thước 1 inch tương đương với kích thước danh nghĩa DN25.

2.Van Kích Thước 1 dùng cho đường ống phi bao nhiêu?

Tùy thuộc vào tiêu chuẩn sản xuất ống (ASTM, DIN, JIS), van size 1 inch (DN25) sẽ tương thích với đường ống có đường kính ngoài (OD) xấp xỉ 34 mm (trong dân dụng thường gọi là ống phi 34).

3.Nên chọn valve inox hay đồng?

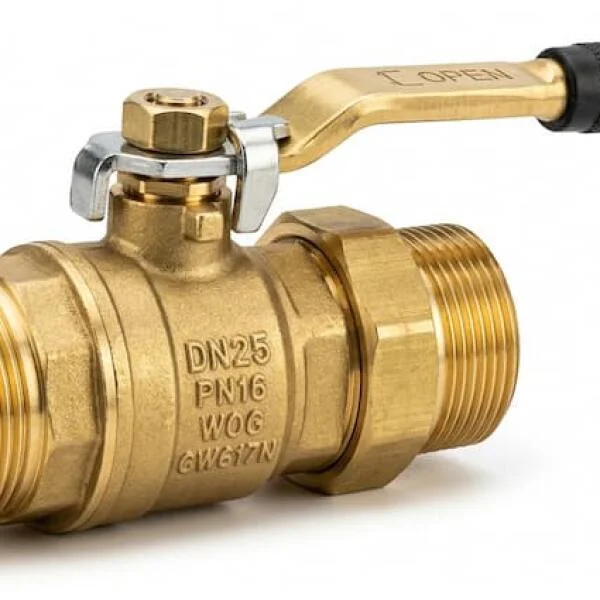

Lựa chọn phụ thuộc hoàn toàn vào môi trường lưu chất. Van đồng phù hợp cho hệ thống nước sạch dân dụng, khí nén vì chi phí rẻ, dễ lắp đặt. Van inox là lựa chọn bắt buộc cho môi trường có tính ăn mòn cao như hóa chất, nước biển hoặc các yêu cầu khắt khe về vệ sinh của nhà máy thực phẩm.

Tổng Kết

Dòng valve 1 inch (DN25) đóng vai trò cốt lõi trong việc kiểm soát lưu chất tại các phân nhánh hệ thống đường ống công nghiệp và dân dụng. Việc lựa chọn đúng chủng loại van (van bi, van cầu, van cửa), đồng bộ về thông số kỹ thuật (áp suất PN16, tiêu chuẩn ren BSP/NPT) và phù hợp về chất liệu (inox, đồng, gang) là chìa khóa quyết định để hệ thống vận hành bền bỉ, an toàn, tránh các sự cố rò rỉ hay nổ vỡ gây gián đoạn sản xuất.
