GV Valve Là Gì? Chức Năng Đóng Mở Tối Ưu Cho Hệ Thống Công Nghiệp

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát dòng lưu chất đòi hỏi sự chính xác và độ bền tuyệt đối. Hãy tưởng tượng một kịch bản thực tế: Hệ thống của bạn cần đóng hoặc mở hoàn toàn để cô lập một phân khu bảo trì, nhưng van đang dùng lại không kín, gây thất thoát áp suất nghiêm trọng hoặc rò rỉ hóa chất ra môi trường. Đây là lúc GV valve (hay còn gọi là gate valve) khẳng định vai trò không thể thay thế của mình.

Gate valve hay van cổng là dòng thiết bị "xương sống" trong các công trình cấp thoát nước, hệ thống hơi và dầu khí. Điểm mạnh lớn nhất giúp industrial gate valve chiếm ưu thế chính là khả năng tạo ra độ kín cực cao, phù hợp với các đường ống kích thước lớn và đặc biệt là tổn thất áp suất cực thấp khi ở trạng thái mở hoàn toàn. Nếu bạn đang tìm kiếm một giải pháp vận hành ổn định, tiết kiệm năng lượng và bền bỉ theo thời gian, hiểu rõ về dòng van này là bước đầu tiên để tối ưu hóa hệ thống kỹ thuật của mình.

GV Valve Là Gì? Định Nghĩa Và Chức Năng Chuẩn

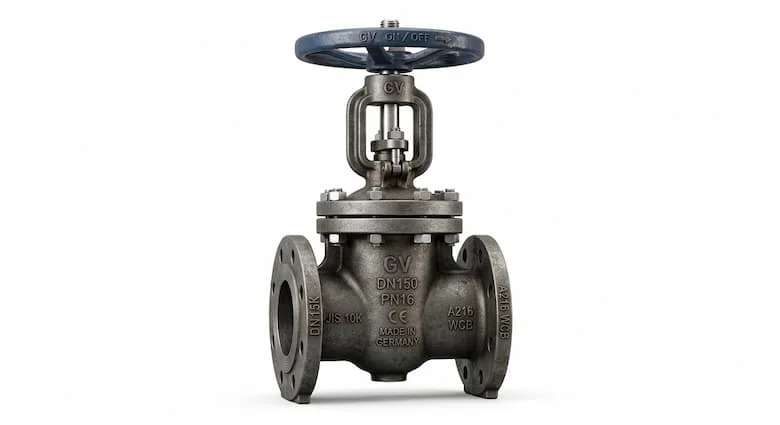

GV valve là tên viết tắt phổ biến của Gate Valve, trong tiếng Việt thường gọi là van cổng hoặc van cửa. Đây là loại van cơ khí sử dụng một đĩa van dạng phẳng hoặc hình nêm (cổng) di chuyển lên xuống vuông góc với dòng chảy để thực hiện hành động đóng hoặc mở.

Chức năng chính của Gate valve

• Đóng/Mở hoàn toàn: Van được thiết kế để hoạt động ở hai trạng thái cực đoan: mở hết cỡ hoặc đóng khít.

• Cô lập hệ thống: Nhờ độ kín khít cao, gate valve thường được lắp đặt tại các điểm đầu nguồn hoặc các nhánh lớn để phục vụ việc ngăn chặn dòng chảy khi cần sửa chữa thiết bị phía sau.

Phân tích chiều sâu kỹ thuật

Tại sao gate valve không phù hợp để điều tiết (throttling)?

Khác với van cầu hay van bướm, khi đĩa van của van cổng ở vị trí lơ lửng (mở một phần), dòng lưu chất vận tốc cao sẽ va đập trực tiếp vào đĩa van. Hiện tượng này không chỉ gây ra độ rung và tiếng ồn lớn mà còn dẫn đến mài mòn cục bộ (erosion) trên bề mặt đĩa và ghế van (seat), khiến van nhanh chóng bị hỏng và không còn kín khi đóng lại.

Tại sao gate valve có tổn thất áp thấp?

Khi mở hoàn toàn, đĩa van được nâng lên hoàn toàn khỏi lòng ống. Lúc này, đường kính thông thủy của van tương đương với đường kính ống, dòng lưu chất đi thẳng mà không gặp bất kỳ vật cản nào. Do đó, hệ số cản thủy lực là thấp nhất trong tất cả các loại van cơ bản.

Nguyên Lý Hoạt Động Của Gate Valve

Về cơ bản, gate valve vận hành dựa trên cơ chế tịnh tiến. Để hiểu sâu hơn, chúng ta cần bóc tách cấu tạo và cách thức chuyển động của các linh kiện bên trong.

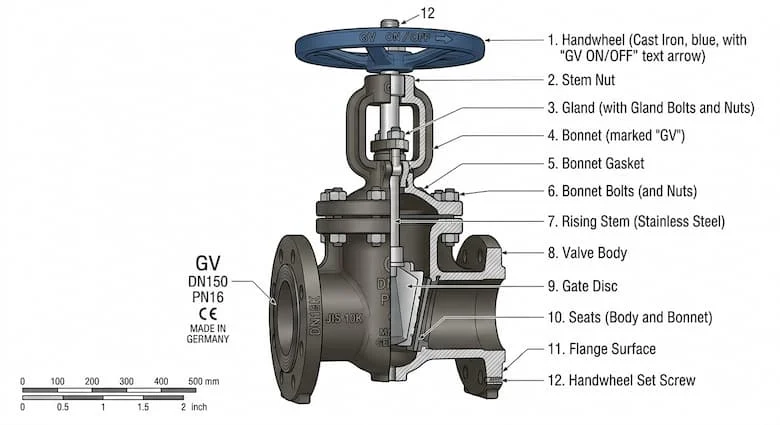

Cấu tạo chi tiết

1. Body (Thân van): Đúc từ gang, thép hoặc inox, chịu áp lực chính của hệ thống.

2. Bonnet (Nắp van): Bộ phận gắn phía trên thân, cho phép tháo rời để bảo trì stem và disc.

3. Gate Disc (Đĩa van): Thành phần quan trọng nhất, trực tiếp chặn dòng chảy.

4. Stem (Trục van): Truyền lực từ tay quay xuống đĩa van.

5. Seat (Ghế van): Bề mặt tiếp xúc giúp làm kín khi đĩa van hạ xuống.

6. Handwheel (Tay quay): Bộ phận điều khiển thủ công.

Cơ chế hoạt động và kiểu chuyển động

Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van sẽ đẩy đĩa van hạ xuống đáy thân van, ép chặt vào ghế van để chặn đứng dòng chảy. Ngược lại, xoay ngược chiều kim đồng hồ sẽ nâng đĩa lên để mở van.

• Rising Stem (Ty nổi): Trục van sẽ đi lên cao khi mở van, giúp người dùng dễ dàng nhận biết bằng mắt thường van đang đóng hay mở. Tuy nhiên, nó chiếm không gian phía trên lớn.

• Non-rising Stem (Ty chìm): Trục van xoay tại chỗ nhưng đĩa van vẫn di chuyển. Loại này cực kỳ phù hợp cho không gian hẹp hoặc lắp đặt ngầm.

Phân tích kỹ thuật: Seat van chính là linh hồn của độ kín. Nếu seat bị bám cặn bẩn hoặc bị trầy xước, dù bạn có siết tay quay chặt đến đâu thì rò rỉ vẫn xảy ra. Đây là lý do vì sao van cổng đóng mở chậm hơn van bi (cần xoay nhiều vòng thay vì chỉ 90°), nhưng bù lại nó giảm thiểu tối đa hiện tượng "búa nước" (water hammer) gây hại cho đường ống.

Phân Loại Gate Valve Phổ Biến Trên Thị Trường

Tùy vào nhu cầu cụ thể của từng hệ thống, gate valve được chia thành nhiều nhánh khác nhau:

Theo vật liệu chế tạo

• Van cổng gang (Cast Iron): Phổ biến nhất trong hệ thống HVAC, cấp thoát nước dân dụng do giá thành rẻ, chịu lực tốt.

• Van cổng Inox (Stainless Steel): Dùng cho hóa chất, thực phẩm hoặc môi trường ăn mòn cao.

• Van cổng đồng (Bronze/Brass): Thường dùng cho đường ống nhỏ trong gia đình hoặc hệ thống hơi nhẹ.

• Thép carbon (Cast Steel): Chuyên dụng cho các nhà máy lọc dầu, nhiệt điện với áp suất và nhiệt độ cực cao.

Theo kiểu điều khiển

• Tay quay (Manual): Dùng cho các kích thước vừa và nhỏ, tần suất đóng mở thấp.

• Điều khiển điện (Motorized): Tích hợp bộ truyền động điện để đóng mở từ xa, dùng cho van kích thước lớn (DN500 trở lên).

• Điều khiển khí nén (Pneumatic): Tốc độ phản hồi nhanh hơn điện, dùng trong các môi trường yêu cầu an toàn cháy nổ.

Phân tích chuyên sâu: Khi nào nên dùng van cổng inox? Bạn chỉ nên đầu tư inox khi lưu chất có tính axit/kiềm hoặc yêu cầu vệ sinh an toàn thực phẩm. Trong các hệ thống nước làm lạnh trung tâm (Chiller) của tòa nhà (HVAC), van cổng gang là lựa chọn kinh tế và kỹ thuật tối ưu nhất nhờ khả năng hấp thụ rung động tốt và chi phí đầu tư hợp lý.

Thông Số Kỹ Thuật Quan Trọng Của Gate Valve

Để chọn đúng gate valve, bạn không thể bỏ qua các thông số định danh kỹ thuật sau:

Tại sao Pressure Rating lại quan trọng? Nếu bạn lắp một chiếc van PN10 (chịu tối đa 10 bar) vào hệ thống bơm cao áp 15 bar, thân van có thể bị nứt vỡ, gây tai nạn lao động nghiêm trọng. Tương tự, Metal seat (ghế van bằng kim loại) là bắt buộc cho hơi nóng vì các loại đệm cao su (Soft seat) sẽ bị biến dạng hoặc nóng chảy ở nhiệt độ trên 120°C.

So Sánh Gate Valve Và Ball Valve (Van Bi)

Đây là hai dòng van khiến khách hàng phân vân nhất. Bảng so sánh dưới đây sẽ làm rõ:

Khi nào nên dùng Gate Valve? Hãy chọn gate valve cho các đường ống chính, kích thước lớn, nơi bạn hiếm khi cần đóng mở nhưng khi đóng phải đảm bảo không rò rỉ một giọt nước nào. Ball valve sẽ phù hợp hơn cho các vị trí cần thao tác nhanh, xử lý sự cố tức thời.

Ứng Dụng Thực Tế Và Sai Lầm Thường Gặp

Ứng dụng tiêu biểu

• Hệ thống PCCC: Van cổng ty nổi là yêu cầu bắt buộc để kiểm soát trạng thái van luôn mở.

• Xử lý nước thải: Sử dụng van cổng dao (một biến thể của gate valve) để cắt đứt các tạp chất dạng sợi, rắn.

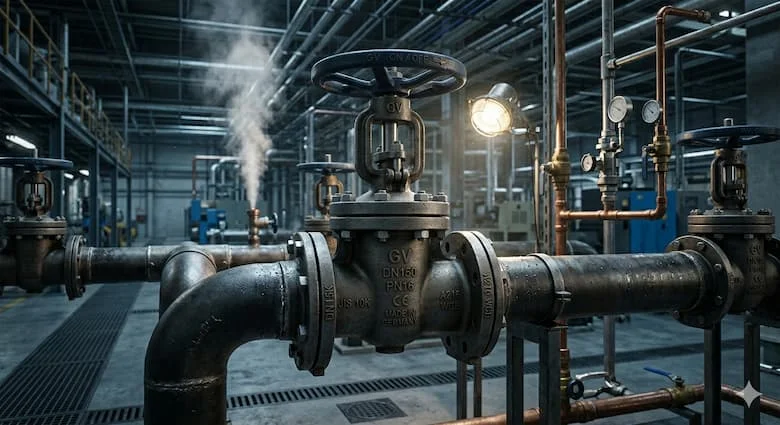

• Nhà máy hơi lạnh/nóng: Dùng cô lập các cụm máy bơm, chiller hoặc lò hơi.

Những sai lầm "chết người" khi sử dụng

1. Dùng điều tiết dòng chảy: Đây là sai lầm phổ biến nhất khiến van bị "hét" (tiếng ồn) và nhanh hỏng seat.

2. Lắp sai chiều: Một số dòng van cổng đặc biệt có yêu cầu hướng dòng chảy, nếu lắp ngược sẽ làm giảm khả năng chịu áp.

3. Bỏ qua bảo trì trục (Stem): Trục van lâu ngày không được bôi trơn sẽ bị rỉ sét, dẫn đến kẹt van khi cần đóng khẩn cấp.

Hướng Dẫn Chọn Mua Và Lắp Đặt Gate Valve

Checklist 6 bước chọn van chuẩn chuyên gia

• Bước 1: Xác định lưu chất (Nước, dầu, hóa chất hay hơi?).

• Bước 2: Xác định thông số vận hành (Áp suất làm việc thực tế và nhiệt độ tối đa).

• Bước 3: Chọn vật liệu (Gang cho nước, Inox cho hóa chất, Thép cho hơi).

• Bước 4: Kiểm tra tiêu chuẩn kết nối (Mặt bích hay ren? Tiêu chuẩn gì?).

• Bước 5: Chọn kích thước chuẩn theo đường ống (DN).

• Bước 6: Đối chiếu với Catalogue của nhà sản xuất để đảm bảo các kích thước lắp đặt (Length, Height) phù hợp.

Mẹo lắp đặt kỹ thuật

Trước khi lắp, hãy đảm bảo đường ống được làm sạch, không còn xỉ hàn hay đất cát. Khi siết mặt bích, hãy siết theo hình sao (đối xứng) để lực ép đều, tránh làm vênh gasket dẫn đến rò rỉ ngay khi vừa đưa vào vận hành.

FAQ – Câu Hỏi Thường Gặp Về GV Valve

1. GV valve có thể lắp đứng hay nằm ngang?

Đa số van cổng có thể lắp cả hai hướng, nhưng với các dòng kích thước lớn, nên lắp đứng để giảm tải trọng lên trục van và giúp vận hành dễ dàng hơn.

2. Tại sao van cổng của tôi bị kẹt sau 1 năm không dùng?

Do hiện tượng đóng cặn tại ghế van hoặc rỉ sét tại trục. Lời khuyên là nên vận hành đóng/mở định kỳ 3-6 tháng một lần để đảm bảo cơ cấu luôn trơn tru.

3. Làm sao để phân biệt van cổng ty nổi và ty chìm?

Van ty nổi có phần trục nhô cao lên khỏi tay quay khi mở van. Van ty chìm thì tay quay và trục giữ nguyên vị trí, chỉ có đĩa van bên trong di chuyển.

Tổng Kết

GV valve (Gate Valve) là một thành phần không thể thiếu để đảm bảo sự vận hành ổn định và an toàn cho bất kỳ hệ thống đường ống công nghiệp nào. Với ưu điểm độ kín tuyệt đối, tổn thất áp suất thấp và khả năng chịu áp lực lớn, việc đầu tư đúng loại van cổng sẽ giúp bạn tiết kiệm chi phí bảo trì và vận hành về lâu dài.
