Gate Check Valve: Giải Pháp Kiểm Soát Dòng Chảy Và Bảo Vệ Hệ Thống Toàn Diện

Vì Sao Dòng Chảy Ngược Có Thể Làm Hỏng Cả Hệ Thống Đường Ống?

Trong vận hành công nghiệp, hiện tượng dòng chảy ngược (backflow) được ví như một "sát thủ thầm lặng" đối với hạ tầng đường ống. Hãy tưởng tượng một hệ thống trạm bơm công suất lớn đang hoạt động ổn định, đột ngột xảy ra sự cố mất điện. Nếu không có thiết bị chặn đứng tức thì, áp lực nước khổng lồ sẽ đảo chiều, đổ dồn về phía máy bơm với vận tốc cực lớn. Kết quả là gây ra hiện tượng va đập thủy lực ( water hammer), làm nứt vỡ thân bơm, biến dạng đường ống và gây rung lắc dữ dội toàn bộ hệ thống.

Thực tế, tình huống backflow không chỉ gây hư hỏng thiết bị mà còn khiến hệ thống hơi nóng (steam) mất ổn định nghiêm trọng, dẫn đến việc phải dừng dây chuyền sản xuất ngoài ý muốn ( downtime). Chi phí sửa chữa máy móc và tổn thất do ngừng vận hành có thể lên đến hàng tỷ đồng. Để giải quyết triệt để vấn đề này, việc trang bị gate check valve là một bước đi chiến lược. Đây không chỉ là một chiếc van chống chảy ngược thông thường, mà là một cơ chế bảo vệ kép, giúp kiểm soát dòng chảy một cách chủ động và an toàn nhất.

Gate Check Valve Là Gì? Kiến Thức Nền Tảng

Gate check valve là một dòng van công nghiệp đặc biệt, kết hợp tính năng của hai loại van truyền thống: khả năng đóng/mở (On/Off) của van cổng (Gate Valve) và khả năng ngăn dòng chảy ngược của van một chiều (Check Valve). Thiết bị này cho phép người vận hành vừa có thể cô lập hệ thống khi cần bảo trì, vừa đảm bảo lưu chất chỉ đi theo một hướng duy nhất trong suốt quá trình vận hành tự động.

Vai trò cốt lõi của van cổng 1 chiều bao gồm:

• Bảo vệ thiết bị quay: Ngăn chặn lưu chất dội ngược làm hỏng cánh quạt máy bơm và máy nén khí.

• Ổn định áp suất hệ thống: Duy trì áp lực ổn định trong đường ống, đặc biệt là trong các hệ thống steam và HVAC.

• Giảm thiểu xung lực: Hạn chế tối đa nguy cơ water hammer nhờ cơ chế đóng ngắt linh hoạt.

Dòng van này thường được ứng dụng trong các môi trường đòi hỏi độ tin cậy cao như hệ thống cấp thoát nước đô thị, nhà máy xử lý dầu khí và các đường ống dẫn hóa chất.

Nguyên Lý Hoạt Động Của Gate Check Valve

Nguyên lý hoạt động của van cổng 1 chiều là sự kết hợp tinh tế giữa cơ chế cơ học chủ động và tự động, giúp tối ưu hóa quá trình flow control và pressure protection.

1. Dòng chảy thuận: Khi lưu chất đi đúng hướng, áp lực của dòng chảy sẽ đẩy đĩa van lên (hoặc lật ra), tạo khoảng trống cho lưu chất đi qua với trở lực thấp nhất. Lúc này, van đóng vai trò như một đường ống thông suốt.

2. Dòng chảy ngược: Ngay khi áp suất đầu ra cao hơn áp suất đầu vào hoặc dòng chảy dừng lại, trọng lượng của đĩa van kết hợp với áp lực ngược sẽ khiến đĩa van tự động đóng chặt vào ghế van (seat). Quá trình này diễn ra hoàn toàn tự động, ngăn chặn tức thì hiện tượng backflow.

3. Chức năng cô lập: Khi cần bảo trì đường ống, người vận hành có thể tác động trực tiếp vào tay quay (vô lăng) để hạ đĩa van xuống vị trí đóng hoàn toàn, tương tự như cơ chế của một chiếc gate valve tiêu chuẩn.

Sự kết hợp giữa cơ chế non return valve và van cách ly giúp hệ thống giảm thiểu các cú sốc áp lực đột ngột, rất phù hợp cho các trạm bơm áp lực cao hoặc các hệ thống industrial piping có sự thay đổi lưu lượng liên tục.

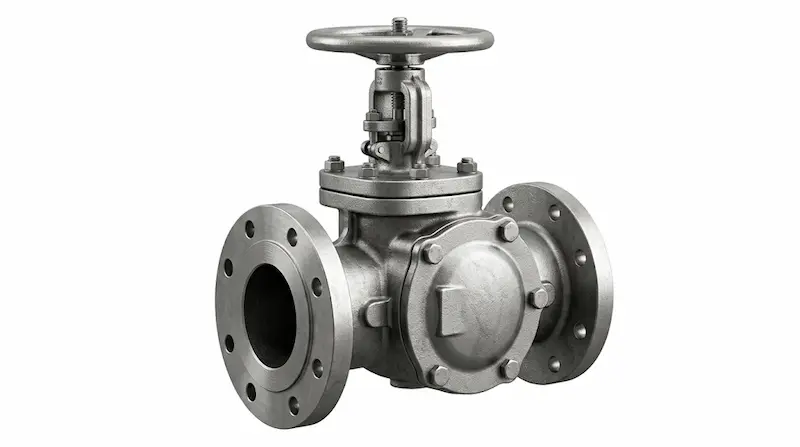

Cấu Tạo Và Các Loại van cổng 1 chiều Phổ Biến

Tùy vào yêu cầu kỹ thuật của từng dự án, van cổng 1 chiều được thiết kế với nhiều biến thể khác nhau để đảm bảo độ bền và hiệu suất.

Swing van cổng 1 chiều

Đây là loại phổ biến nhất với đĩa van dạng lá lật xoay quanh một trục cố định.

• Cấu tạo: Đĩa van treo phía trên thân van, tự do dao động theo dòng chảy.

• Ưu điểm: Cấu trúc đơn giản, ít gây tụt áp, chi phí bảo trì thấp.

• Môi trường: Phù hợp cho hệ thống nước sạch và chất lỏng có độ nhớt thấp.

Lift van cổng 1 chiều

Đĩa van di chuyển lên xuống theo phương thẳng đứng dựa trên áp lực.

• Cấu tạo: Tương tự như van cầu nhưng đĩa van hoạt động tự động.

• Ưu điểm: Khả năng kín khít rất cao, chịu được áp suất lớn.

• Nhược điểm: Gây tổn thất áp suất cao hơn dòng swing.

Pressure Seal van cổng 1 chiều

Dòng van cao cấp được thiết kế cho các môi trường khắc nghiệt.

• Insight: Trong các hệ thống nhiệt điện hoặc hơi nóng áp suất cao, thiết kế Pressure Seal luôn được ưu tiên. Thay vì sử dụng bu lông thông thường, áp suất của chính lưu chất sẽ ép chặt nắp van vào thân van, tạo ra độ kín khít tuyệt đối ngay cả khi nhiệt độ thay đổi đột ngột, giúp loại bỏ hoàn toàn nguy cơ rò rỉ tại nắp van.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Gate Check Valve

Để chọn được một chiếc van cổng 1 chiều hoạt động bền bỉ, kỹ sư cần đặc biệt lưu tâm đến các thông số kỹ thuật "xương sống":

• Kích thước (Size): Thường dao động từ DN50 đến DN600 hoặc lớn hơn tùy theo quy mô công trình. Chọn sai kích thước sẽ dẫn đến hiện tượng tụt áp nghiêm trọng hoặc lãng phí năng lượng của máy bơm.

• Pressure Rating (Áp suất định mức): Tuân theo các tiêu chuẩn như ANSI 150, 300, 600 hoặc PN16, PN25. Việc sử dụng van có cấp áp suất thấp hơn áp suất vận hành thực tế sẽ gây nứt vỡ thân van, cực kỳ nguy hiểm.

• Vật liệu (Material):

  • Cast Iron (Gang): Dùng cho hệ thống nước thông thường, giá thành rẻ.

  • Carbon Steel (Thép carbon): Chịu nhiệt và áp suất cao tốt, dùng cho dầu khí, hơi nóng.

  • Stainless Steel (Inox): Chống ăn mòn hóa học, dùng cho nhà máy thực phẩm hoặc hóa chất.

• Kiểu kết nối: Flanged (Mặt bích) giúp dễ dàng tháo lắp bảo trì, hoặc Welded (Hàn) cho các hệ thống yêu cầu độ kín khít tuyệt đối và vĩnh viễn.

So Sánh van cổng 1 chiều Với Gate Valve Và Check Valve

Nhiều người thường băn khoăn khi nào nên chọn loại van kết hợp thay vì hai loại van riêng biệt. Bảng so sánh dưới đây sẽ làm rõ điều đó:

Insight: Việc chọn van cổng 1 chiều là giải pháp tối ưu cho không gian lắp đặt hạn chế. Thay vì phải lắp hai thiết bị rời rạc, bạn chỉ cần một chiếc van duy nhất để đảm bảo cả hai chức năng Isolation và Backflow prevention, từ đó tiết kiệm chi phí vật tư và nhân công lắp đặt.

Gate Check Valve Được Ứng Dụng Trong Những Hệ Thống Nào?

Nhờ tính đa năng, van cổng 1 chiều hiện diện trong hầu hết các lĩnh vực công nghiệp trọng điểm:

1. Nhà máy nhiệt điện & Hệ thống Steam: Van đóng vai trò cực kỳ quan trọng trong việc bảo vệ nồi hơi (boiler) và tuabin khỏi sự dội ngược của hơi nóng áp suất cao.

2. Ngành Dầu khí (Oil & Gas): Sử dụng tại các trạm bơm vận chuyển lưu chất đi xa, nơi mà áp suất dòng ngược có thể phá hủy toàn bộ hạ tầng nếu không được chặn đứng kịp thời.

3. Nhà máy hóa chất: Các dòng van bằng Stainless Steel giúp kiểm soát dòng chảy của axit hoặc kiềm, đảm bảo an toàn môi trường.

4. Hệ thống cấp nước & PCCC: Sử dụng trong các trạm bơm áp lực cao của các tòa nhà chọc trời hoặc khu công nghiệp để duy trì áp suất đường ống luôn ổn định.

Những Sai Lầm Phổ Biến Khi Chọn van cổng 1 chiều

Ngay cả các kỹ sư có kinh nghiệm cũng đôi khi mắc phải những sai lầm khiến van nhanh hỏng hoặc hệ thống vận hành kém hiệu quả:

• Chọn sai Pressure Rating: Chỉ tính đến áp suất vận hành mà bỏ qua áp suất tức thời khi xảy ra water hammer.

• Bỏ qua vật liệu bộ phận làm kín (Seat): Dùng seat bằng cao su cho hệ thống nhiệt độ cao sẽ khiến van bị nóng chảy và rò rỉ chỉ sau vài ngày sử dụng.

• Lắp sai hướng dòng chảy: Đây là sai lầm cơ bản nhưng nghiêm trọng nhất. Nếu lắp ngược hướng mũi tên (flow arrow), đĩa van sẽ bị đóng vĩnh viễn và ngăn chặn hoàn toàn dòng chảy thuận.

• Không tính đến tần suất bảo trì: Ở các môi trường chứa nhiều tạp chất, nếu không kiểm tra định kỳ, cặn bẩn sẽ bám vào ghế van khiến chức năng chống chảy ngược bị vô hiệu hóa.

Checklist Chọn Gate Check Valve Phù Hợp

Để đảm bảo bạn chọn đúng thiết bị cho dự án của mình, hãy kiểm tra các yếu tố sau:

• Lưu chất: Nước, hơi nóng, khí nén hay hóa chất? (Để chọn vật liệu tương thích).

• Áp suất tối đa: Bao gồm cả áp suất đỉnh khi có sự cố.

• Nhiệt độ vận hành: Ảnh hưởng trực tiếp đến tuổi thọ đệm làm kín.

• Cấp áp suất (Pressure Class): Theo chuẩn ANSI hay DIN/JIS?

• Kiểu kết nối: Có khớp với mặt bích của đường ống hiện hữu không?

Lời khuyên: Nếu hệ thống của bạn vận hành ở áp lực cực cao hoặc nhiệt độ trên $400^\circ\text{C}$ , đừng tự ý quyết định. Hãy tham khảo ý kiến của kỹ sư piping hoặc chuyên gia tư vấn giải pháp van để đảm bảo an toàn tuyệt đối.

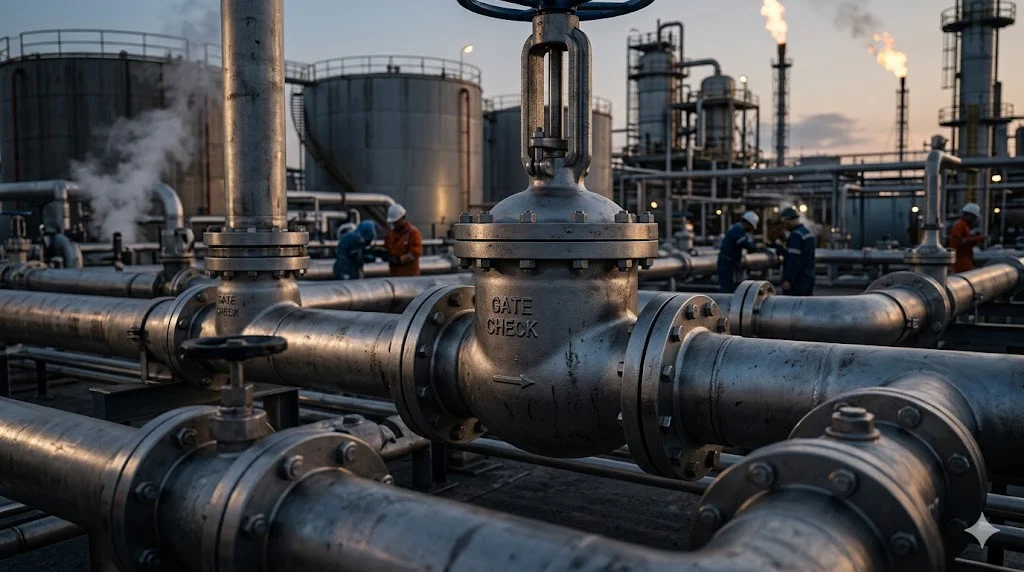

Hướng Dẫn Lắp Đặt Và Bảo Trì van cổng 1 chiều

Quy trình lắp đặt chuẩn:

1. Vệ sinh đường ống: Loại bỏ hoàn toàn xỉ hàn, cát đá bên trong ống trước khi lắp van.

2. Kiểm tra hướng dòng: Lắp đặt van sao cho mũi tên trên thân van trùng với hướng đi của lưu chất.

3. Căn chỉnh (Alignment): Đảm bảo hai mặt bích song song, không siết lệch bu lông để tránh làm vênh thân van.

Bảo trì định kỳ:

• Kiểm tra rò rỉ (Leak test): Quan sát phần nắp van và các mối nối bích định kỳ 6 tháng/lần.

• Vệ sinh đệm van: Loại bỏ cặn bám trên seat để đảm bảo độ kín khít tuyệt đối khi đóng.

• Lắng nghe âm thanh: Nếu van phát ra tiếng rung lạ, có thể đĩa van đã bị mài mòn hoặc trục van bị lỏng.

Câu Hỏi Thường Gặp Về van cổng 1 chiều

1. Gate check valve khác gì gate valve thông thường?

 Gate valve thông thường chỉ có chức năng đóng hoặc mở hoàn toàn, không thể ngăn dòng chảy ngược tự động. Trong khi đó, van cổng 1 chiều tích hợp thêm đĩa van tự do (check function) để chặn backflow ngay lập tức mà không cần tác động tay người.

2. Khi nào nên dùng van cổng 1 chiều thay cho check valve rời?

 Bạn nên dùng khi không gian lắp đặt hạn chế hoặc khi hệ thống yêu cầu một thiết bị có thể vừa tự động chặn ngược, vừa có thể khóa thủ công để bảo trì các thiết bị phía sau.

3. Van này có dùng được cho hệ thống hơi nóng (steam) không?

 Có, nhưng bạn phải chọn vật liệu thân thép carbon đúc (WCB) hoặc thép rèn và thiết kế Pressure Seal để chịu được nhiệt độ và áp suất cao của hơi nước.

4. Tại sao van của tôi vẫn bị rò rỉ nhẹ khi đã đóng?

 Nguyên nhân có thể do vật cứng bám vào ghế van hoặc đĩa van đã bị ăn mòn sau thời gian dài sử dụng. Cần tháo ra vệ sinh hoặc thay thế bộ phận làm kín (repair kit).

Kết Luận: Chọn Đúng Gate Check Valve Giúp Hệ Thống Hoạt Động Ổn Định Hơn

Tóm lại, việc đầu tư vào một chiếc van cổng 1 chiều chất lượng không chỉ là mua một thiết bị công nghiệp, mà là mua sự an tâm cho toàn bộ quy trình vận hành. Một lựa chọn đúng đắn về pressure class và vật liệu sẽ giúp bạn loại bỏ nguy cơ backflow, bảo vệ máy bơm và kéo dài tuổi thọ cho hệ thống đường ống.

Đừng để những sự cố rò rỉ hay va đập thủy lực làm gián đoạn sản xuất của bạn. Một hệ thống an toàn bắt đầu từ những chi tiết nhỏ nhất nhưng quan trọng nhất.
