Van 1 chiều phi 34: Giải pháp tối ưu chống chảy ngược và bảo vệ hệ thống nước

Trong thực tế vận hành hệ thống cấp thoát nước dân dụng và công nghiệp nhỏ, chúng ta rất thường gặp phải những sự cố phiền toái. Máy bơm bị tụt nước mồi phải mồi lại liên tục, đường ống bị chảy ngược gây thất thoát lưu thể, hay áp lực nước chập chờn không ổn định. Những hiện tượng này không chỉ gây khó chịu trong sinh hoạt mà còn ẩn chứa nhiều rủi ro lớn cho toàn bộ hệ thống.

Khi dòng nước chảy ngược tự do, cánh bơm sẽ bị quay ngược hướng thiết kế, dễ dẫn đến hiện tượng hỏng máy bơm do cháy động cơ hoặc gãy cánh quạt. Bên cạnh đó, việc máy bơm phải chạy liên tục không tải hoặc chạy bù áp sẽ làm hao điện năng nghiêm trọng và trực tiếp giảm tuổi thọ hệ thống đường ống.

Để giải quyết triệt để những lỗ hổng vận hành này, van 1 chiều phi 34 (hay còn gọi là van một chiều phi 34) chính là câu trả lời hoàn hảo. Là thiết bị van chống chảy ngược tiêu chuẩn, dòng sản phẩm này được thiết kế tối ưu cho các đường ống cỡ nhỏ và vừa, mang lại sự an tâm tuyệt đối và tiết kiệm chi phí bảo trì lâu dài cho người sử dụng.

Van 1 chiều phi 34 là gì?

Van 1 chiều phi 34 là thiết bị cơ học cho phép nước hoặc lưu chất chỉ chảy theo một hướng duy nhất và tự động ngăn dòng chảy ngược trong hệ thống đường ống phi 34 mm.

Để hiểu một cách chính xác theo ngôn ngữ kỹ thuật, kích thước "phi 34" đại diện cho đường kính ngoài của đường ống (OD = 34mm). Trong quy chuẩn định danh ngành van và phụ kiện ống, kích thước này thường tương đương với DN25 (Đường kính trong danh nghĩa 25mm) hoặc tương đương kích cỡ 1 inch (1"). Tùy thuộc vào tiêu chuẩn sản xuất ống như ISO, ASTM hay BS mà độ dày thành ống có thể khác nhau, nhưng quy chuẩn kết nối của van luôn được đồng bộ hóa để lắp vừa vặn.

Chức năng cốt lõi của thiết bị này bao gồm ba nhiệm vụ chiến lược: ngăn dòng chảy ngược khi hệ thống ngừng đầu bơm, giữ áp suất ổn định trong đường ống, và bảo vệ bơm khỏi các tác động cơ học phá hủy từ dòng lưu chất dội ngược về.

Nguyên lý hoạt động của van một chiều phi 34

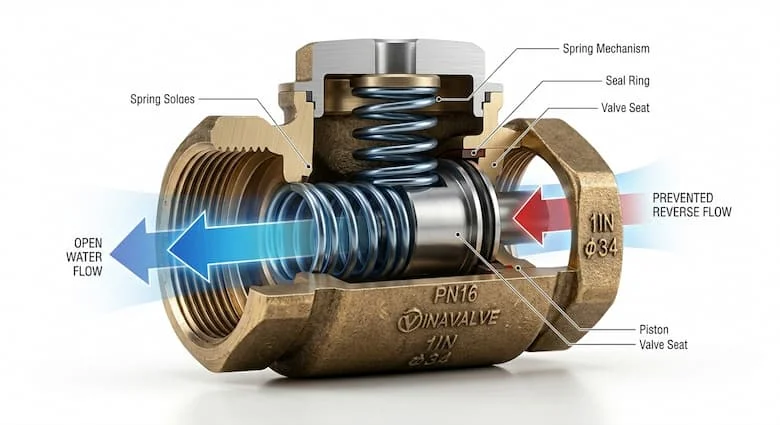

Cơ chế vận hành của van một chiều phi 34 dựa trên nguyên lý tự động hóa cơ học thuần túy. Khi máy bơm hoạt động, áp suất dòng chảy tạo ra một lực đẩy đủ lớn để thắng lực cản của bộ phận chặn (đĩa van hoặc lò xo), giúp dòng chảy đẩy đĩa van mở và lưu thông qua van một cách dễ dàng. Ngược lại, khi áp giảm hoặc bơm ngừng chạy, trọng lực cùng với áp suất dội ngược của lưu chất sẽ lập tức ép chặt đĩa van về vị trí đóng ban đầu.

Bản chất của thiết bị này là hoạt động nhờ áp suất dòng chảy, hoàn toàn không cần điện hoặc điều khiển ngoài. Điều này giúp hệ thống luôn được bảo vệ tự động 24/7 ngay cả khi mất điện đột ngột.

Để đi sâu hơn vào kỹ thuật, mỗi loại van sẽ có một mức áp suất mở (cracking pressure) khác nhau – tức là mức áp suất tối thiểu cần thiết để thắng lực lò xo hoặc trọng lượng đĩa van nhằm mở thông dòng. Nếu lắp ngược chiều mũi tên ký hiệu trên thân van, áp suất dòng chảy vô tình sẽ trở thành lực ép giữ chặt van đóng, làm tắc nghẽn toàn bộ hệ thống.

Đặc biệt, van 1 chiều còn đóng vai trò giảm thiểu hiện tượng búa nước (water hammer) – hiện tượng sụt áp và tăng áp biến thiên đột ngột tạo ra sóng va đập phá hủy đường ống khi ngắt bơm đột ngột. Tuy nhiên, việc lắp đặt van cũng sẽ tạo ra một mức độ tổn thất áp lực qua van nhất định do ma sát và lực cản cơ học, vì vậy việc tính toán công suất bơm bù áp là cần thiết ở các hệ thống lớn.

Các loại van một chiều phi 34 phổ biến hiện nay

Dựa trên cấu tạo và môi trường ứng dụng cụ thể, van 1 chiều kích cỡ phi 34 được chia thành nhiều dòng sản phẩm đa dạng nhằm tối ưu hóa hiệu năng:

• Van 1 chiều lá lật: Thiết bị có cấu tạo đĩa van gắn trên một trục bản lề, có thể lật lên xuống. Ưu điểm lớn nhất là cấu tạo đơn giản, tạo ra lưu lượng lớn nhờ độ mở rộng tối đa và cực kỳ phù hợp cho đường ống ngang. Nhược điểm là đóng chậm hơn dòng lò xo, không tối ưu khi lắp đứng.

• Van 1 chiều lò xo: Sử dụng lực đàn hồi của lò xo để ép chặt đĩa van vào gioăng làm kín. Dòng van này có khả năng đóng nhanh, giúp giảm búa nước tối đa và là lựa chọn hàng đầu để dùng cho máy bơm nước đẩy cao, có thể lắp linh hoạt cả chiều đứng lẫn chiều ngang.

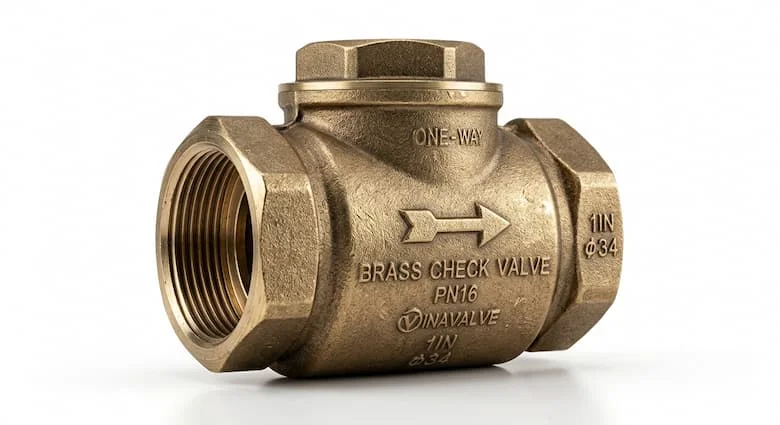

• Van 1 chiều cối đồng: Đây là dòng sản phẩm cực kỳ phổ biến trong dân dụng nhờ ưu thế giá rẻ và dễ thay thế. Thân van bằng đồng thau có độ bền cơ học tốt trong môi trường nước sạch gia đình.

• Van inox 1 chiều phi 34: Được chế tạo từ vật liệu cao cấp (Inox 304 hoặc Inox 316), dòng van này có khả năng chống ăn mòn tuyệt vời, chịu được nhiệt độ cao vượt trội và thường được ứng dụng chuyên dụng dùng cho hóa chất hoặc ngành thực phẩm.

Để quý khách hàng dễ dàng đưa ra quyết định lựa chọn, dưới đây là bảng so sánh tổng hợp các dòng van:

Thông số kỹ thuật của van một chiều phi 34

Để đảm bảo van hoạt động chính xác và tương thích tuyệt đối với hệ thống đường ống hiện tại, việc nắm rõ các thông số kỹ thuật tiêu chuẩn là bắt buộc đối với các kỹ sư và thợ lắp đặt:

• Kích thước kết nối: Phi 34 mm / DN25 / 1 Inch.

• Kiểu kết nối: Phổ biến nhất là kiểu ren (ren trong tiêu chuẩn NPT hoặc BSPT) dành cho hệ thống dân dụng, hoặc kết nối dán keo (đối với van nhựa PVC). Ở một số hệ thống công nghiệp áp lực cao, van có thể sử dụng kiểu bắt mặt bích.

• Áp suất làm việc: Thường đạt các tiêu chuẩn PN10 (10 bar) đối với hệ thống thông thường hoặc PN16 (16 bar) cho các hệ thống chịu áp lực cao.

• Nhiệt độ lưu chất: Van nhựa chịu từ 0 độ C- 60 độ C ·đồng chịu đến 90 độ C, và van inox có thể vận hành ổn định ở nhiệt độ trên 180 độ C.

• Vật liệu van: Đồng thau, gang xám/gang cầu, inox (SUS304/316), hoặc nhựa PVC / PPR.

So sánh van một chiều phi 34 với các kích thước khác

Khi thiết kế mạng lưới đường ống, việc lựa chọn đúng kích cỡ đường kính van ảnh hưởng trực tiếp đến hiệu năng của toàn hệ thống. Dưới đây là bảng đối chiếu giữa các kích thước phổ thông:

Insight từ chuyên gia: Rất nhiều người tiêu dùng và thợ lắp đặt không chuyên thường xuyên mua sai kích thước van do sự nhầm lẫn giữa các khái niệm: Nhầm DN (đường kính trong danh nghĩa) với phi (đường kính ngoài thực tế của ống nhựa), nhầm giữa OD và ID (đường kính trong của ống thép khác ống nhựa PVC), hoặc không kiểm tra kỹ tiêu chuẩn ren ống dẫn đến việc không thể vặn khít các bước ren với nhau. Do đó, hãy luôn đo đạc chính xác đường kính ngoài của ống trước khi chọn mua van.

Tại sao van 1 chiều bị kêu hoặc đóng không kín?

Trong quá trình vận hành, đôi khi người dùng gặp phải hiện tượng van phát ra tiếng kêu "cạch cạch" liên tục hoặc nước vẫn bị rò rỉ ngược trở lại. Dưới đây là những nguyên nhân chuyên sâu được tổng hợp từ thực tế kỹ thuật:

• Rác, cặn bẩn làm kẹt đĩa van: Đây là nguyên nhân chiếm đến 80% trường hợp lỗi. Các hạt cát, xỉ hàn, hoặc rác sinh hoạt bám dính vào phần gioăng cao su hoặc đệm làm kín khiến đĩa van không thể ép chặt hoàn toàn vào bệ đỡ, gây rò rỉ lưu chất.

• Lắp sai chiều hướng: Việc lắp ngược hoặc đặt góc nghiêng không phù hợp cho van lá lật khiến trọng lực không thể hỗ trợ đĩa van tự đóng khi dòng chảy dừng.

• Chọn sai loại van: Dùng van lá lật cho đường ống lắp thẳng đứng có dòng chảy hướng từ trên xuống sẽ khiến van luôn trong trạng thái mở, mất hoàn toàn tác dụng chống chảy ngược.

• Áp lực không đủ: Áp suất dội ngược quá yếu không đủ để kích hoạt lực ép đĩa van (đặc biệt đối với van lò xo cứng), dẫn đến nước bị luồn qua các khe hở nhỏ.

• Lò xo bị yếu hoặc han gỉ: Sau thời gian dài sử dụng trong môi trường nước có tính axit hoặc hóa chất, lò xo mất đi độ đàn hồi và không thể đẩy đĩa van về vị trí khóa khít.

Van 1 chiều phi 34 được dùng ở đâu?

Nhờ kích thước lý tưởng – không quá nhỏ gây nghẽn dòng và không quá lớn gây lãng phí chi phí – van một chiều phi 34 được ứng dụng cực kỳ rộng rãi trong cả đời sống lẫn sản xuất:

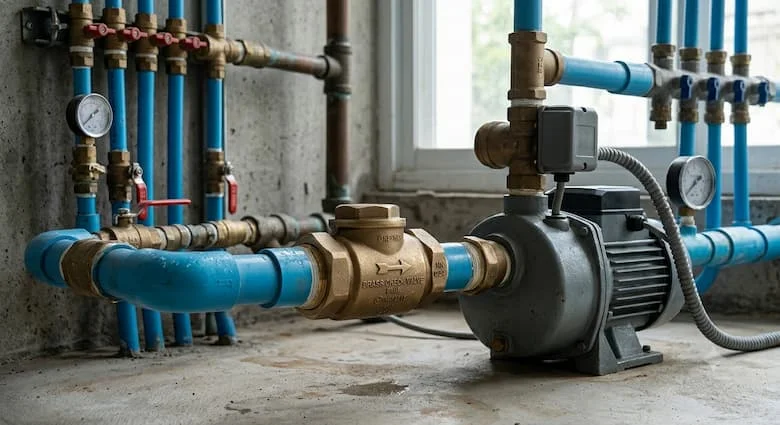

• Hệ thống máy bơm nước: Lắp đặt tại đầu hút của máy bơm (làm lupe/chõ bơm) để giữ nước mồi, hoặc lắp tại đầu ra của bơm để ngăn nước dội ngược làm hỏng cánh quạt khi tắt máy.

• Đường ống cấp nước gia đình: Đặt ngay sau đồng hồ nước tổng để ngăn nước chảy ngược lại mạng lưới công cộng, bảo vệ quyền lợi và tránh sai số đo đạc.

• Hệ thống tưới tiêu tự động: Giúp giữ nước trong các đường ống nhánh, đảm bảo béc phun hoạt động ngay lập tức khi hệ thống tưới khởi động.

• Ứng dụng kỹ thuật khác: Dùng trong hệ thống Chiller mini, hệ thống khí nén nhỏ, và lắp đặt tại lối vào của các bồn chứa nước gia đình.

Góc nhìn chuyên gia: Đối với máy bơm tăng áp, việc lắp đặt van một chiều phi 34 là bắt buộc. Nếu không có van giữ áp ổn định ở đầu ra, cảm biến áp suất của bơm tăng áp sẽ liên tục báo sai lệch do áp suất sụt giảm đột ngột, khiến máy bơm đóng cắt liên tục (hiện tượng tạch tạch), dẫn đến cháy rơ-le áp lực trong thời gian ngắn. Hãy luôn lắp van gần bơm nhất có thể để tối ưu hóa hiệu quả giữ áp bảo vệ.

Những sai lầm thường gặp khi lắp van 1 chiều phi 34

Dù là một thiết bị có cấu tạo đơn giản, việc lắp đặt sai kỹ thuật vẫn diễn ra thường xuyên, dẫn đến những hậu quả nghiêm trọng:

• Lắp ngược chiều mũi tên: Lỗi kinh điển này khiến dòng lưu chất hoàn toàn bị chặn đứng, máy bơm chạy quá tải dẫn đến nổ ống hoặc cháy động cơ do quá nhiệt.

• Dùng sai vật liệu cấu tạo: Lắp đặt van nhựa PVC thông thường cho hệ thống đường ống nước nóng của máy năng lượng mặt trời làm van bị biến dạng, nóng chảy và rò rỉ toàn bộ nước trong bồn.

• Không vệ sinh đường ống trước khi lắp: Các mạt nhựa, bụi bẩn sinh ra trong quá trình cắt ống không được làm sạch sẽ trôi thẳng vào lòng van và làm kẹt đĩa van ngay trong lần thử máy đầu tiên.

• Siết quá lực mối nối ren: Việc dùng lực quá tay hoặc lạm dụng mỏ lết siết quá chặt các mối ren đồng hoặc ren nhựa có thể làm nứt vỡ thân van, gây rò rỉ nước âm ỉ trong tường.

Cách chọn van 1 chiều phi 34 phù hợp

Để sở hữu một hệ thống vận hành bền bỉ theo năm tháng, hãy áp dụng bộ checklist chọn van tiêu chuẩn dưới đây từ các kỹ sư:

• Chọn theo môi chất: Nếu hệ thống chạy nước sạch sinh hoạt thông thường, hãy chọn van chất liệu đồng hoặc nhựa PVC cao cấp để tiết kiệm chi phí. Nếu dòng lưu chất là hóa chất, dung môi hoặc nước thải sinh hoạt chứa tạp chất ăn mòn, bắt buộc phải chọn van chất liệu inox chống gỉ.

• Chọn theo thiết bị: Đối với khu vực kết nối máy bơm, ưu tiên số một là dùng van lò xo để chống va đập búa nước.

• Chọn theo thông số vận hành: Luôn kiểm tra áp suất làm việc tối đa của hệ thống (ví dụ: áp lực cao trên 10 bar bắt buộc phải chọn van đạt tiêu chuẩn PN16) và dải nhiệt độ thực tế của dòng lưu chất để chọn vật liệu gioăng cao su (EPDM hoặc PTFE) phù hợp.

Nếu quý khách vẫn chưa thực sự chắc chắn về thông số kỹ thuật của hệ thống mình đang vận hành, hãy [chèn link: gửi thông số hệ thống tại đây] để đội ngũ chuyên viên kỹ thuật của chúng tôi tư vấn chính xác model van tối ưu nhất.

Hướng dẫn lắp đặt van 1 chiều phi 34 đúng kỹ thuật

Quy trình lắp đặt chuẩn hóa bao gồm các bước sau:

1. Kiểm tra chiều mũi tên: Xác định chính xác chiều dòng chảy đi và đảm bảo mũi tên dập nổi trên thân van trùng khớp với hướng đi mong muốn của nước.

2. Vệ sinh đường ống: Dùng khăn sạch lau sạch lòng ống, loại bỏ hoàn toàn mạt cưa, cát bụi ở hai đầu tiếp xúc.

3. Dùng băng tan đúng cách: Quấn băng tan (cao su non) quanh ren ngoài theo chiều kim đồng hồ từ 15-20 vòng với lực vừa phải để đảm bảo độ kín khít tuyệt đối cho mối nối ren.

4. Siết lực vừa đủ: Vặn van vào ống bằng tay trước, sau đó dùng mỏ lết siết nhẹ nhàng thêm 1-2 vòng. Tuyệt đối không cố siết hết ren để tránh làm nứt thân van.

5. Test áp sau lắp: Cho hệ thống chạy thử nghiệm, quan sát kỹ các mối nối xem có hiện tượng rò rỉ rỉ nước hay không, đồng thời tắt bơm đột ngột để kiểm tra khả năng giữ áp và chống chảy ngược của van.

Checklist bảo trì định kỳ (6 tháng/lần):

• Khóa van tổng, tháo van 1 chiều ra kiểm tra cặn bẩn bám ở đĩa van.

• Dùng tay ấn nhẹ đĩa van xem độ đàn hồi của lò xo hoặc độ trơn tru của trục bản lề lá lật có tốt không.

• Thay thế gioăng cao su làm kín nếu phát hiện dấu hiệu chai cứng hoặc nứt nẻ.

Câu hỏi thường gặp về van 1 chiều phi 34

1.Van 1 chiều phi 34 tương đương DN bao nhiêu?

Van phi 34 tương đương với kích thước danh nghĩa DN25 (theo tiêu chuẩn hệ mét) hoặc kích thước 1 inch (theo tiêu chuẩn hệ inch). Kích thước này dùng để kết nối trực tiếp với các đường ống nhựa hoặc ống thép có đường kính ngoài thực tế là 34mm.

2.Van 1 chiều phi 34 dùng cho nước nóng được không?

Được, nhưng phụ thuộc hoàn toàn vào vật liệu cấu tạo. Nếu dùng cho nước nóng (như hệ thống thái dương năng, lò hơi), bạn bắt buộc phải dùng van chất liệu đồng hoặc inox với gioăng chịu nhiệt cao, tuyệt đối không được dùng van nhựa PVC thông thường vì sẽ gây biến dạng do nhiệt.

3.Nên chọn van một chiều phi 34 bằng đồng hay inox?

Đối với các ứng dụng dân dụng, nước sinh hoạt sạch, van đồng là sự lựa chọn tối ưu vì giá thành hợp lý và độ bền cao. Tuy nhiên, nếu dùng trong môi trường nước nhiễm mặn, nước phèn, hóa chất, hoặc y tế thực phẩm, van inox là bắt buộc để đảm bảo an toàn vệ sinh và chống ăn mòn.

4.Lắp van 1 chiều ở vị trí nào là tốt nhất cho máy bơm?

Vị trí lý tưởng nhất là lắp ngay tại đầu hút của máy bơm (đóng vai trò làm rọ bơm giữ nước mồi) hoặc lắp ở đầu ra của máy bơm (cách cửa xả của bơm khoảng từ 1-2 lần đường kính ống) để ngăn chặn hiệu quả nhất xung lực búa nước dội ngược về gây vỡ cánh bơm.

Kết Luận

Tóm lại, để hệ thống nước vận hành trơn tru và bảo vệ tối đa các thiết bị đắt tiền như máy bơm, việc trang bị một chiếc van 1 chiều phi 34 chất lượng cao là quyết định đầu tư vô cùng thông minh. Bí quyết cốt lõi để chọn được sản phẩm bền bỉ nằm ở việc tuân thủ nguyên tắc: Chọn đúng loại van theo thế lắp, đúng vật liệu theo tính chất môi chất và đúng áp lực vận hành thực tế. Một chiếc van phù hợp không chỉ giúp bạn tiết kiệm hàng triệu đồng tiền điện, tiền sửa chữa máy bơm mà còn mang lại sự vận hành êm ái, ổn định cho toàn bộ ngôi nhà hay nhà xưởng của bạn.
