Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống: Tổng Quan Về AAV Automatic Air Vent

Vì Sao Hệ Thống Đường Ống Thường Bị Tích Khí?

Trong quá trình vận hành hệ thống HVAC, Chiller hay các đường ống cấp nước công nghiệp, hiện tượng hệ thống phát ra tiếng kêu ục ục, máy bơm hoạt động yếu dù dòng điện ổn định, hoặc nước lưu thông không đều là những dấu hiệu cảnh báo rất phổ biến. Nguyên nhân cốt lõi của tình trạng này chính là hiện tượng air lock (tích tụ túi khí). Khí có thể lọt vào đường ống từ nguồn nước cấp ban đầu, sinh ra do phản ứng hóa học, hoặc bị hút vào qua các khe hở, mối nối khi áp suất thay đổi.

Khi các bong bóng khí này tích tụ tại các điểm cao, chúng tạo thành một khối khí lớn cản trở lưu chất di chuyển. Hệ quả trực tiếp là giảm hiệu suất truyền nhiệt và lưu thông rõ rệt, buộc hệ thống phải làm việc bù, gây tiêu tốn nhiều điện năng hơn. Nghiêm trọng hơn, lượng oxy trong khí tích tụ kết hợp với nước sẽ đẩy nhanh quá trình ăn mòn đường ống và các linh kiện kim loại từ bên trong, dẫn đến nguy cơ rò rỉ và làm tăng chi phí vận hành, bảo trì đột biến. Để giải quyết triệt để bài toán này, việc lắp đặt các thiết bị xả khí tự động như aav automatic air vent (hay automatic air vent valve) tại các vị trí xung yếu là giải pháp bắt buộc và tối ưu nhất cho mọi loại air vent for pipeline.

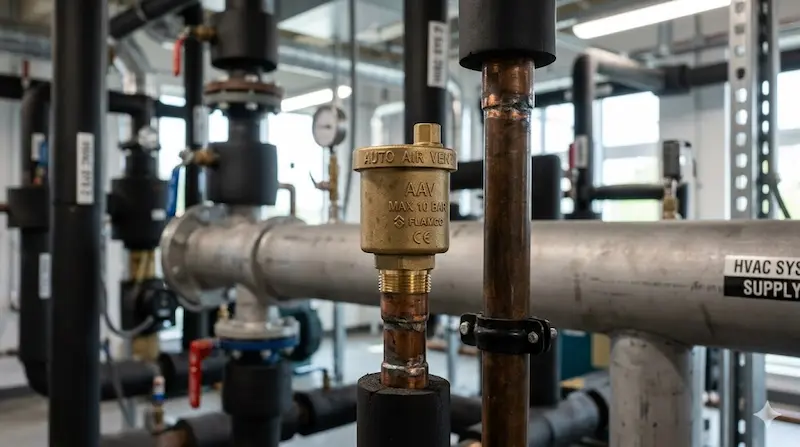

AAV Automatic Air Vent Là Gì?

AAV automatic air valve là thiết bị cơ khí được lắp đặt trên các hệ thống đường ống lưu chất nhằm tự động xả sạch lượng khí dư thừa ra ngoài môi trường mà không làm rò rỉ chất lỏng. Thiết bị này đóng vai trò quan trọng trong việc duy trì áp suất ổn định, ngăn ngừa hiện tượng nghẹt khí và tối ưu hóa hiệu suất truyền nhiệt của lưu chất.

Nhờ khả năng vận hành tự động và liên tục, van xả khí tự động là linh kiện không thể thiếu trong các hệ thống cơ điện (M&E) hiện đại. Chúng ta dễ dàng bắt gặp thiết bị này trong các hệ thống điều hòa không khí trung tâm (HVAC), hệ thống nước làm mát (Chiller), lò hơi (Boiler), hệ thống cấp nước sinh hoạt tòa nhà (Water supply) và cả trong hệ thống phòng cháy chữa cháy (PCCC).

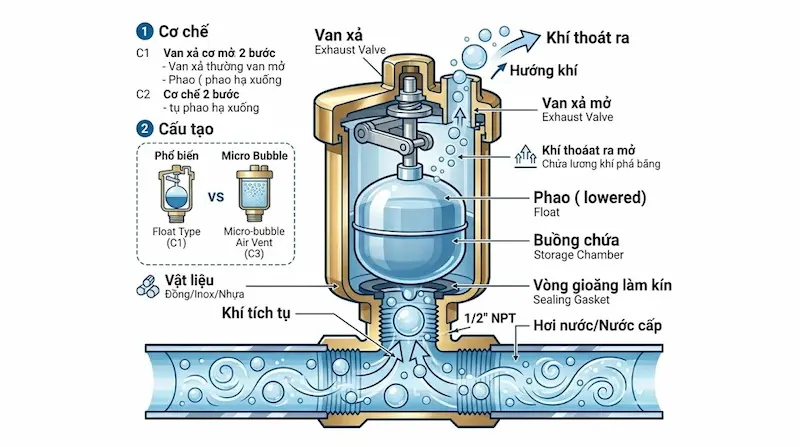

Nguyên Lý Hoạt Động Của Automatic Air Vent

Về mặt cấu tạo, một van aav automatic air vent tiêu chuẩn bao gồm ba thành phần cốt lõi: buồng chứa khí, phao cơ học (thường làm bằng nhựa cao cấp chịu nhiệt hoặc inox) và cơ cấu van xả ở đỉnh.

[Khí tích tụ trong ống] ---> [Đi vào buồng chứa van] ---> [Phao hạ xuống] ---> [Van mở, khí thoát ra]
                                                                                      |
[Nước dâng lên đầy buồng] <-----------------------------------------------------------+
         |
         v
[Phao nâng lên] ---> [Van đóng chặt, chặn nước rò rỉ]

Nguyên lý hoạt động của van dựa hoàn toàn vào sự chênh lệch khối lượng riêng giữa chất lỏng và chất khí:

• Giai đoạn tích khí: Khi có khí dư trong đường ống di chuyển qua van, khí sẽ nhẹ hơn nước và nổi lên, tụ lại ở đỉnh buồng chứa của van. Lượng khí này tăng dần sẽ đẩy mực nước trong buồng hạ xuống, kéo theo phao hạ xuống. Cơ cấu đòn bẩy gắn với phao sẽ mở van xả, cho phép khí thoát ra ngoài.

• Giai đoạn đóng kín: Ngay sau khi khí thoát hết, mực nước trong đường ống dâng ngược trở lại vào trong buồng chứa. Nước đẩy phao nâng lên, tác động cơ cấu đòn bẩy để đóng chặt van xả, ngăn không cho nước rò rỉ ra ngoài.

Cơ chế này giải thích tại sao hệ thống cần sự tự động. Khí xuất hiện liên tục và ngẫu nhiên trong quá trình vận hành. Nếu sử dụng van xả khí thủ công (Manual air vent), kỹ thuật viên sẽ phải đi kiểm tra từng vị trí và vặn xả bằng tay định kỳ. Điều này không chỉ gây tốn kém nhân lực mà còn không thể xử lý kịp thời các túi khí, dẫn đến gián đoạn dòng chảy. Van tự động xử lý vấn đề này theo thời gian thực một cách chính xác tuyệt đối.

Các Loại AAV Automatic Air Vent Phổ Biến

Để đáp ứng các điều kiện làm việc khác nhau về áp suất, nhiệt độ và tính chất lưu chất, các nhà sản xuất đã phát triển nhiều dòng van xả khí chuyên dụng:

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Air Vent

Việc lựa chọn van xả khí không đơn thuần là chọn theo kích cỡ đường ống, mà cần dựa trên các thông số kỹ thuật nghiêm ngặt của hệ thống. Một trong những insight thực tế mà nhiều kỹ sư thường mắc phải là chọn sai áp suất làm việc. Nếu chọn van có áp suất định mức thấp hơn áp suất đỉnh của hệ thống, lò xo và phao sẽ bị ép chặt, dẫn đến rò rỉ nước liên tục hoặc làm hỏng hoàn toàn cơ cấu cơ học bên trong van.

• Kích thước kết nối (Size): Phổ biến nhất cho các nhánh ống là DN15 (1/2") và DN20 (3/4"). Các hệ thống trục chính lớn có thể dùng DN25 hoặc kết nối mặt bích.

• Áp suất làm việc (Working Pressure): Thường là PN10, PN16, hoặc cao hơn cho công nghiệp. Cần lưu ý cả áp suất tối thiểu để van có thể đóng kín (thường là 0.2 - 0.5 bar).

• Nhiệt độ hoạt động: Quyết định vật liệu của gioăng làm kín (EPDM chịu đến 110°C, Viton/Silicone chịu nhiệt độ cao hơn cho lò hơi).

• Vật liệu thân van:

  • Đồng (Brass/Bronze): Phổ biến nhất, chống ăn mòn tốt, dùng cho nước sạch, HVAC.

  • Inox (Stainless Steel 304/316): Dùng cho môi trường hóa chất, thực phẩm, hoặc nơi có tính ăn mòn cao.

  • Gang (Ductile Iron): Dùng cho các kích thước lớn, hệ thống PCCC hoặc truyền tải nước đô thị.

• Lưu lượng xả khí (Discharge Capacity): Lượng khí (m³/h) mà van có thể giải phóng tại một mức áp suất nhất định.

Automatic Air Vent Và Manual Air Vent Khác Gì?

Các hệ thống cơ điện hiện đại ngày nay luôn ưu tiên sử dụng automatic air vent vì tính chất vận hành khép kín và liên tục. Việc để bọt khí tồn tại trong vài giờ trước khi có người đến xả thủ công có thể gây cháy hỏng cánh bơm Chiller hoặc làm giảm 30-40% hiệu suất làm lạnh của tòa nhà. Tuy nhiên, van xả khí thủ công (manual) vẫn phù hợp và được giữ lại ở các vị trí như: đỉnh của các bộ tản nhiệt (radiator) nhỏ trong gia đình hoặc các điểm xả phụ hiếm khi sinh khí, nơi mà chi phí lắp van tự động trở nên lãng phí.

Ứng Dụng Thực Tế Của Van Xả Khí Tự Động

Trong thực tế, việc bố trí aav automatic air vent là bắt buộc tại các cấu trúc đường ống sau:

• Hệ HVAC nhiều tầng: Khí luôn có xu hướng dịch chuyển lên trên. Tại các tòa nhà cao tầng, các điểm uốn cong của trục ống đứng là nơi lý tưởng để khí kẹt lại.

• Hệ thống nước nóng và Solar Heating: Nhiệt độ cao làm giảm độ hòa tan của không khí trong nước, khiến bọt khí tách ra liên tục.

• Điểm cao nhất của Pipeline: Bất kỳ điểm gãy khúc hướng lên nào của đường ống (vị trí đỉnh chữ tháp) cũng đều là "bẫy khí". Nếu không có van xả, dòng lưu chất sẽ bị tắc nghẽn hoàn toàn tại đây.

Case thực tế: Một trung tâm thương mại gặp hiện tượng một nhánh tầng 4 hoàn toàn không có nước mát từ hệ Chiller dù áp suất bơm tổng tại tầng hầm rất lớn. Đồng thời, đường ống tại tầng 4 phát ra tiếng rít và rung lắc mạnh. Sau khi kiểm tra, đội kỹ thuật phát hiện van xả khí cũ tại đỉnh trục đã bị kẹt cứng do bám cặn. Việc thay thế bằng một van air vent for pipeline dòng cao cấp đã lập tức giải phóng túi khí khổng lồ, đưa hệ thống trở lại trạng thái mát sâu và êm ái chỉ sau 10 phút.

Những Sai Lầm Thường Gặp Khi Lắp Automatic Air Vent

• Lắp sai vị trí: Lắp van ở đoạn ống nằm ngang không có bầu chứa khí, hoặc lắp ở vùng áp suất âm (gần đầu hút của bơm) khiến van bị hút ngược không khí bên ngoài vào hệ thống.

• Không lắp van khóa (Van cô lập) phía trước: Khi van xả khí bị kẹt hoặc cần vệ sinh, nếu không có van bi/van khóa phía trước, kỹ thuật viên sẽ phải xả toàn bộ nước của cả hệ thống trục đứng mới có thể tháo van ra được.

• Không vệ sinh định kỳ: Nước trong hệ thống thường mang theo xỉ hàn, cát thạch anh hoặc cặn vôi. Cặn bám vào mặt hèm của gioăng hoặc làm nặng phao sẽ gây ra hai hệ quả: rò rỉ nước liên tục ra sàn hoặc van kẹt cứng không thể xả khí.

Cách Chọn AAV Automatic Air Vent Phù Hợp (Checklist)

Để đảm bảo chọn mua đúng thiết bị, tối ưu chi phí và độ bền, hãy áp dụng quy trình 5 bước sau:

• Bước 1: Xác định loại hệ thống và vị trí lắp (Nước sạch, nước thải, HVAC hay hóa chất để chọn dòng van phù hợp như Float type hay Micro bubble).

• Bước 2: Kiểm tra áp suất vận hành của hệ thống (Đảm bảo áp suất làm việc tối đa của van lớn hơn ít nhất 20% so với áp suất thực tế tại vị trí lắp).

• Bước 3: Chọn vật liệu thân van và gioăng làm kín (Đồng cho hệ thống dân dụng/HVAC tiêu chuẩn; Inox cho môi trường ăn mòn; Gang cho đường ống lớn).

• Bước 4: Kiểm tra nhiệt độ tối đa của lưu chất (Đảm bảo gioăng cao su bên trong van không bị biến dạng dưới nhiệt độ làm việc).

• Bước 5: Chọn thương hiệu uy tín và kiểm tra CO/CQ (Ưu tiên các thương hiệu có dải thông số kỹ thuật rõ ràng, có sẵn phụ kiện thay thế).

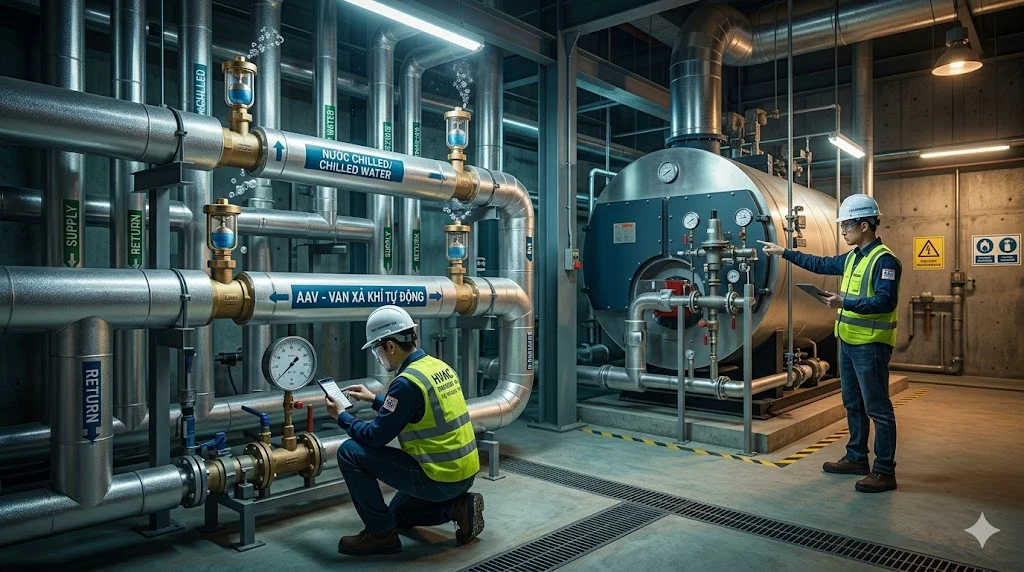

Lưu Ý Quan Trọng Khi Lắp Đặt Và Bảo Trì

Khi tiến hành lắp đặt, luôn luôn lắp van theo phương thẳng đứng 90 độ so với mặt đất. Nếu lắp nghiêng, phao cơ học sẽ bị cọ xát vào thành buồng chứa, gây sai lệch lực đẩy vật lý và dẫn đến hiện tượng van không thể đóng/mở chính xác. Tại vị trí kết nối, nên thiết kế một đoạn ống nối loe rộng (bầu gom khí) ngay dưới chân van để bọt khí dễ dàng tập trung và đi vào van thay vì chạy lướt qua.

Đồng thời, bắt buộc phải lắp một van cô lập (Isolating valve) ngay phía dưới van xả khí. Chi tiết nhỏ này cho phép bạn đóng đường nước lại để tháo van xả khí ra vệ sinh định kỳ (6 tháng/lần) hoặc thay mới một cách nhanh chóng mà không làm gián đoạn dòng chảy của toàn hệ thống. Kỹ sư vận hành nên tham khảo kỹ datasheet từ nhà sản xuất trước khi lắp đặt để nắm rõ biểu đồ lưu lượng xả của thiết bị.

Câu Hỏi Thường Gặp Về AAV Automatic Air Vent (FAQ)

AAV automatic air vent có bắt buộc phải lắp không?

Có. Đối với các hệ thống tuần hoàn kín như HVAC, Chiller hay đường ống cấp nước trục đứng, van xả khí tự động là bắt buộc để ngăn chặn hiện tượng e-nước (air lock), bảo vệ cánh bơm không bị xâm thực và duy trì hiệu suất năng lượng cho toàn hệ thống.

Vì sao van air vent tự động lại bị rò rỉ nước?

Nguyên nhân chủ yếu (chiếm đến 90%) là do nguồn nước chứa nhiều cặn bẩn, xỉ hàn bám vào bề mặt gioăng cao su ở đỉnh van, khiến van không thể đóng khít hoàn toàn khi phao nổi lên. Biện pháp xử lý là đóng van cô lập, tháo nắp van và vệ sinh sạch phần gioăng này.

Bao lâu thì nên bảo trì van xả khí một lần?

Trong điều kiện hệ thống nước sạch tiêu chuẩn, bạn nên kiểm tra và vệ sinh van 6 tháng một lần. Với các hệ thống mới đưa vào vận hành, việc kiểm tra cần thực hiện sau 1 tháng đầu tiên vì đây là thời điểm xỉ hàn và cặn bẩn trong đường ống phát sinh nhiều nhất.

Nên chọn mua van xả khí bằng đồng hay inox?

Với các ứng dụng nước sinh hoạt, Chiller, HVAC thông thường, van bằng đồng (brass) là sự lựa chọn tối ưu về cả hiệu năng lẫn chi phí. Van bằng inox (stainless steel) chỉ thực sự cần thiết khi hệ thống truyền dẫn hóa chất, nước khử khoáng (DI), hoặc lắp đặt ở môi trường sát biển có độ ăn mòn cao.

Kết Luận

Việc tích tụ không khí trong đường ống là nguyên nhân thầm lặng làm sụt giảm nghiêm trọng hiệu suất vận hành và tàn phá tuổi thọ của toàn bộ hệ thống cơ điện. Đầu tư lắp đặt hệ thống aav automatic air vent chất lượng cao là giải pháp tối ưu nhất giúp loại bỏ hoàn toàn khí dư, duy trì áp suất ổn định và giảm thiểu tối đa các sự cố hỏng hóc rò rỉ không đáng có. Việc chọn đúng loại van, đúng thông số áp suất và vật liệu phù hợp là yếu tố tiên quyết quyết định độ bền của công trình.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về aav automatic air vent
