Van bướm kèm công tắc giám sát DN100: Giải pháp an toàn tối ưu cho hệ thống PCCC

Trong cấu trúc của một hệ thống phòng cháy chữa cháy (PCCC) hiện đại, việc kiểm soát dòng nước là yếu tố sống còn. Van bướm kèm công tắc giám sát DN 100 đóng vai trò then chốt trong việc kiểm soát dòng nước chữa cháy, đảm bảo nguồn nước luôn sẵn sàng tại các đầu phun Sprinkler hoặc họng nước vách tường. Khác với các dòng van thông thường, thiết bị này đáp ứng yêu cầu khắt khe về việc giám sát trạng thái đóng mở liên tục, giúp người vận hành nắm bắt tình hình hệ thống ngay tại trung tâm điều khiển.

Một vấn đề thực tế thường xảy ra là các sự cố mất áp hoặc khóa van ngoài ý muốn do vô tình hoặc phá hoại. Đã có không ít trường hợp hệ thống Sprinkler không hoạt động khi có hỏa hoạn chỉ vì van chặn đường ống bị đóng mà không ai hay biết. Khi van bị đóng sai trạng thái, nếu không có công tắc giám sát, trung tâm báo cháy sẽ không nhận được tín hiệu cảnh báo, dẫn đến hậu quả thảm khốc. Van bướm kèm công tắc giám sát DN 100 là thiết bị quan trọng giúp hệ thống PCCC vận hành an toàn và đáp ứng các tiêu chuẩn kiểm soát kỹ thuật hiện đại nhất ngày nay.

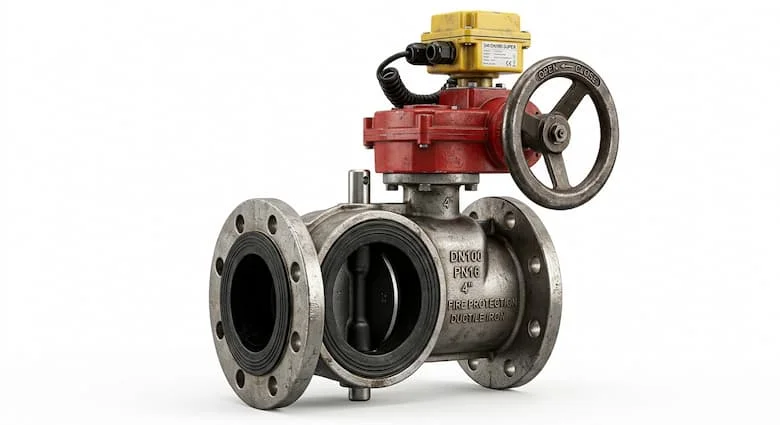

Van bướm kèm công tắc giám sát DN100 là gì?

Để hiểu rõ về thiết bị này, chúng ta cần phân tích từ tên gọi. Van bướm kèm công tắc giám sát DN100 thực chất là một loại Butterfly Valve được tích hợp thêm bộ phận Supervisory Switch (công tắc giám sát trạng thái). Về kích thước, DN100 tương đương với đường kính ống 4 inch (hay phi 114mm theo cách gọi phổ biến tại Việt Nam), một kích cỡ tiêu chuẩn cho các trục đứng và nhánh chính của hệ thống chữa cháy.

Định nghĩa ngắn: Van bướm kèm công tắc giám sát DN100 là loại van điều khiển dòng nước chữa cháy, tích hợp công tắc tín hiệu điện để truyền thông tin về trạng thái đóng hoặc mở của van tới tủ trung tâm báo cháy.

Thiết bị này được dùng phổ biến trong các khu vực trọng yếu như:

• Hệ thống Sprinkler: Giám sát các van chặn trên đường ống cấp nước cho đầu phun tự động.

• Hệ thống chữa cháy vách tường: Đảm bảo van chặn tại các tầng luôn mở.

• Phòng bơm PCCC: Kiểm soát dòng chảy tại các cụm bơm cấp nước.

Nguyên lý hoạt động của van giám sát DN100

Cơ chế vận hành của thiết bị dựa trên sự kết hợp giữa cơ khí và điện tử. Về mặt cơ khí, đĩa van xoay 90 độ quanh trục để thực hiện hành vi đóng hoặc mở dòng lưu chất. Khi đĩa van nằm song song với dòng chảy, van mở hoàn toàn và ngược lại. Điểm đặc biệt nằm ở bộ gearbox (hộp số) tích hợp công tắc giám sát. Khi trục van xoay, nó đồng thời tác động lên các tiếp điểm điện của công tắc tín hiệu.

Công tắc giám sát này sẽ gửi tín hiệu điện về tủ báo cháy trung tâm. Nếu có bất kỳ sự thay đổi trạng thái nào (ví dụ: van đang mở bị ai đó đóng lại), hệ thống sẽ lập tức phát cảnh báo lỗi (Trouble signal). Tại sao hệ thống PCCC cần tín hiệu giám sát này? Bởi vì trong PCCC, sự chậm trễ 1 giây cũng có thể gây thiệt hại lớn; việc biết chắc chắn van đang mở giúp đảm bảo lưu lượng nước tức thời. DN100 được dùng phổ biến vì đây là kích thước tối ưu cho các đường ống chính trong các tòa nhà cao tầng và nhà xưởng tầm trung.

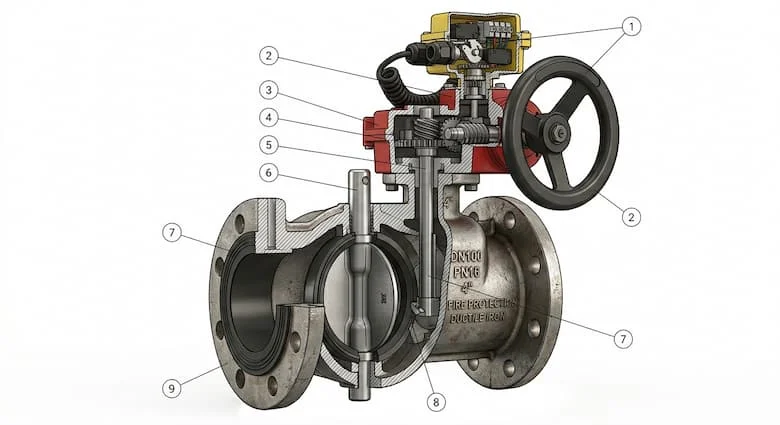

Cấu tạo chuyên sâu của van bướm kèm công tắc giám sát DN100

Một bộ van chất lượng cao thường được cấu thành từ các bộ phận bền bỉ:

• Thân van: Thường làm từ gang cầu (Ductile Iron) để chịu áp lực cao.

• Đĩa van: Chế tạo từ inox 304 hoặc gang mạ, chịu được môi trường nước lâu ngày.

• Trục van: Thép không gỉ kết nối đĩa van với bộ vận hành.

• Gioăng (Seat): Làm từ EPDM hoặc NBR, ảnh hưởng trực tiếp đến độ kín và ngăn chặn rò rỉ.

• Bộ vận hành: Tay quay hoặc hộp số (Gearbox) giúp vận hành nhẹ nhàng.

• Công tắc tín hiệu giám sát: Bộ phận điện tử gửi tín hiệu trạng thái.

Trong cấu tạo này, gioăng cao bọc đĩa van cực kỳ quan trọng vì nó quyết định khả năng đóng kín tuyệt đối dưới áp suất cao. Đồng thời, bộ phận công tắc tín hiệu cần đạt tiêu chuẩn chống nước IP67 để đảm bảo hoạt động ổn định ngay cả trong môi trường ẩm ướt hoặc khi hệ thống chữa cháy kích hoạt.

Thông số kỹ thuật van DN100 phổ biến

Dưới đây là bảng thông số tham khảo cho các dòng van tiêu chuẩn:

Khi nào dùng kiểu kết nối Wafer? Kiểu Wafer được ưa chuộng vì tính gọn nhẹ, dễ lắp đặt và chi phí thấp, phù hợp cho hầu hết các vị trí trên đường ống thẳng. Ngược lại, kiểu Lug thường được chọn khi cần lắp van ở cuối đường ống hoặc những vị trí cần tháo rời một phía đường ống mà vẫn giữ được áp suất phía bên kia.

Phân loại và các tiêu chuẩn quan trọng

Tùy vào nhu cầu cụ thể, van bướm kèm công tắc giám sát DN100 được chia thành các nhóm chính:

• Theo kiểu kết nối: Bao gồm Wafer (phổ biến nhất) và Lug.

• Theo vận hành: Chủ yếu là loại tay quay hộp số (Gearbox) để tích hợp công tắc giám sát dễ dàng hơn so với loại tay gạt.

• Theo tiêu chuẩn kiểm định: UL Listed, FM Approved, BS (Anh), hoặc JIS (Nhật).

Trong ngành PCCC, tiêu chuẩn UL/FM là cực kỳ quan trọng. Đây là những chứng chỉ quốc tế khắt khe nhất về an toàn cháy nổ. Các hệ thống yêu cầu bảo hiểm quốc tế hoặc các dự án vốn FDI thường bắt buộc phải sử dụng van đạt chuẩn UL/FM để đảm bảo khả năng vận hành chính xác 100% khi có sự cố.

So sánh van bướm giám sát với van cổng tín hiệu

Khi nào ưu tiên van bướm? Bạn nên chọn van bướm giám sát DN100 cho các vị trí có không gian hạn hẹp và ngân sách tối ưu. Van cổng tín hiệu thường chỉ dùng cho các đường ống cấp nước chính ngoài nhà hoặc các vị trí yêu cầu không gây sụt áp dòng chảy (do van cổng khi mở hoàn toàn sẽ không có đĩa van chắn giữa dòng).

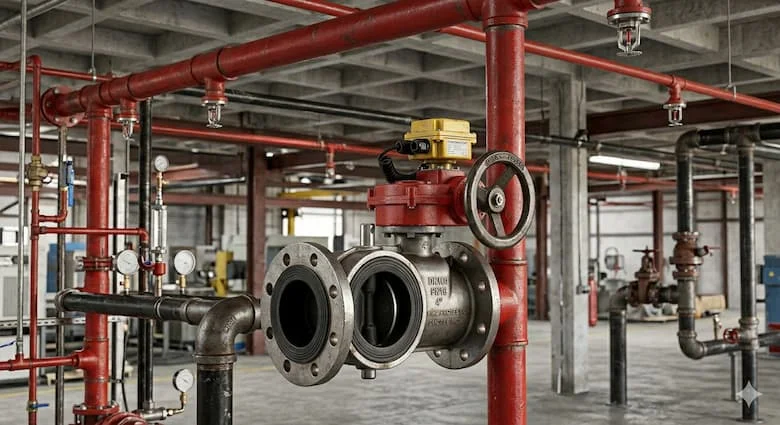

Ứng dụng thực tế của van bướm công tắc giám sát DN100

Thiết bị này là thành phần không thể thiếu trong:

• Hệ thống Sprinkler tòa nhà: Giám sát trạng thái mở để nước luôn sẵn sàng cho đầu phun.

• Phòng bơm PCCC: Lắp trên đường đẩy của máy bơm để đảm bảo van luôn mở khi bơm chạy.

• Tòa nhà cao tầng & Trung tâm thương mại: Kiểm soát các nhánh cấp nước chữa cháy theo tầng.

• Nhà máy công nghiệp: Sử dụng trong các hệ thống giải nhiệt và cứu hỏa tại chỗ.

Sai lầm thường gặp khi lựa chọn và lắp đặt

Việc chọn sai thiết bị không chỉ gây lãng phí mà còn tiềm ẩn rủi ro lớn:

1. Chọn sai tiêu chuẩn: Sử dụng van không có kiểm định PCCC dẫn đến việc không đạt nghiệm thu PCCC của cơ quan chức năng.

2. Không kiểm tra tín hiệu: Lắp van nhưng không đấu nối hoặc đấu nối sai dây tín hiệu khiến trung tâm báo cháy không nhận được trạng thái van.

3. Dùng sai vật liệu gioăng: Sử dụng gioăng kém chất lượng khiến van nhanh bị rò rỉ, gây mất áp lực trong đường ống.

4. Lắp sai chiều: Dẫn đến việc đĩa van bị kẹt hoặc tín hiệu báo về tủ trung tâm bị lỗi/ngược trạng thái.

Hướng dẫn lựa chọn van bướm giám sát DN100 phù hợp

Checklist 5 bước cho chủ đầu tư và kỹ sư:

• Bước 1: Xác định tiêu chuẩn hệ thống yêu cầu (UL/FM hay chỉ cần kiểm định trong nước?).

• Bước 2: Kiểm tra áp lực làm việc thực tế của hệ thống (PN10 hay PN16?).

• Bước 3: Chọn kiểu kết nối phù hợp (Wafer là lựa chọn kinh tế và linh hoạt nhất).

• Bước 4: Kiểm tra khả năng tương thích của supervisory switch với tủ báo cháy hiện tại.

• Bước 5: Ưu tiên mua từ các thương hiệu uy tín có đầy đủ catalog và chứng nhận CO, CQ.

Hướng dẫn lắp đặt và bảo trì định kỳ:

Khi lắp đặt, cần đảm bảo siết đều bu lông mặt bích để tránh làm biến dạng gioăng cao su. Sau khi đấu nối dây tín hiệu, phải tiến hành test tín hiệu định kỳ bằng cách đóng/mở van thử nghiệm để xem trung tâm báo cháy có nhận lệnh chính xác hay không. Luôn vận hành thử trước khi tiến hành nghiệm thu tổng thể dự án và kiểm tra hiện tượng rò rỉ thường xuyên tại các vị trí trục van.

Câu hỏi thường gặp (FAQ)

1. Van bướm kèm công tắc giám sát DN100 dùng để làm gì?

Dùng để chặn hoặc mở dòng nước trong hệ thống PCCC, đồng thời gửi tín hiệu báo trạng thái đóng/mở về tủ trung tâm báo cháy.

2. DN100 tương đương bao nhiêu inch?

Kích thước DN100 tương đương với 4 inch (đường kính ngoài ống khoảng 114mm).

3. Van có kết nối được với tất cả các loại tủ báo cháy không?

Có, hầu hết các loại van này sử dụng tiếp điểm khô (NO/NC), tương thích với tất cả các dòng tủ báo cháy hiện nay như Hochiki, Notifier, GST...

4. Nên dùng loại Wafer hay Lug cho hệ thống PCCC?

Loại Wafer thường được dùng nhiều nhất do giá thành tốt và dễ lắp đặt. Loại Lug chỉ dùng ở các vị trí cần cô lập một đầu đường ống.

5. Van bướm giám sát có cần bảo trì định kỳ không?

Rất cần thiết. Nên kiểm tra và vận hành thử ít nhất 3-6 tháng/lần để đảm bảo trục van không bị kẹt và công tắc tín hiệu vẫn hoạt động tốt.

Kết luận

Van bướm kèm công tắc giám sát DN100 không đơn thuần là một thiết bị cơ khí, mà là "đôi mắt" giúp hệ thống PCCC trở nên thông minh và an toàn hơn. Với khả năng giám sát trạng thái liên tục, độ kín khít cao và vận hành ổn định, thiết bị này chính là rào chắn bảo vệ niềm tin cho mọi công trình. Việc đầu tư đúng loại van chất lượng cao ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm chi phí bảo trì và đảm bảo tuyệt đối các yêu cầu về nghiệm thu kỹ thuật.
