T Type Valve Là Gì? Hướng Dẫn Chọn Đúng Loại Van Cho Hệ Thống Đường Ống

Vì sao nhiều hệ thống đường ống chọn sai T type valve?

Trong thực tế vận hành, không ít kỹ sư và đơn vị thi công gặp phải những tình huống "dở khóc dở cười": hệ thống đã hoàn thiện nhưng dòng chảy phân phối không ổn định, áp suất sụt giảm bất thường tại các điểm chia nhánh, hoặc nghiêm trọng hơn là van không điều hướng đúng lưu chất theo thiết kế ban đầu.

Nguyên nhân phổ biến nhất thường nằm ở việc nhầm lẫn giữa T port và L port, hoặc chọn sai kiểu flow path (đường đi của dòng chảy) ngay từ khâu thiết kế. Việc hiểu sai bản chất của T type valve không chỉ gây lãng phí chi phí đầu tư mà còn làm gián đoạn toàn bộ quy trình sản xuất.

T type valve là giải pháp then chốt trong các hệ thống đòi hỏi sự linh hoạt cao như chia dòng (diverting) và trộn dòng (mixing). Bài viết chuyên sâu này sẽ giúp bạn nắm vững từ cấu tạo, nguyên lý hoạt động đến cách lựa chọn thông số kỹ thuật chuẩn xác nhất cho từng ứng dụng cụ thể.

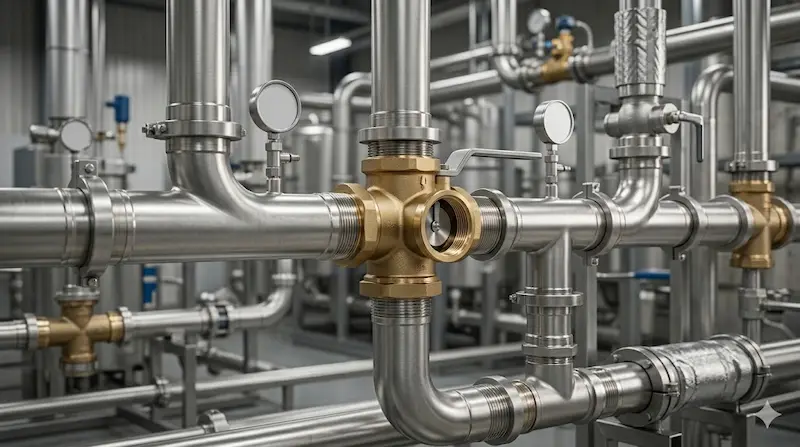

T type valve là gì?

T type valve (hay van 3 ngã kiểu chữ T) là dòng van công nghiệp có cấu trúc dòng chảy bên trong bi van (ball) hoặc nút van (plug) được khoét rỗng theo hình chữ T. Khác với các dòng van 2 cổng thông thường chỉ có chức năng đóng/mở, T type valve cho phép kết nối cùng lúc hoặc luân phiên giữa 3 cổng, phục vụ các mục đích: chia dòng, trộn dòng và chuyển hướng lưu chất.

Cấu tạo cơ bản

Một bộ T type valve tiêu chuẩn bao gồm các thành phần chính:

• Thân van: Thường có 3 cửa kết nối (ports), được đúc từ inox, đồng hoặc gang.

• Bi van (Ball) hoặc Plug: Trái tim của van, nơi quyết định hướng đi của dòng chảy với lỗ khoét hình chữ T xuyên tâm.

• Hệ thống làm kín (Seat & Seal): Đảm bảo van không bị rò rỉ giữa các cổng.

• Bộ điều khiển: Có thể là tay gạt thủ công, bộ truyền động khí nén (pneumatic) hoặc điện (electric).

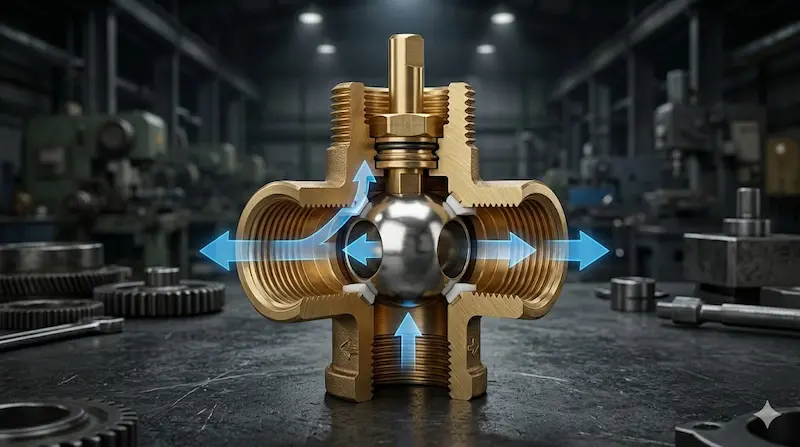

Nguyên lý hoạt động

Khi chúng ta xoay trục van một góc 90° hoặc 180°, vị trí các lỗ khoét trên bi van sẽ thay đổi tương ứng với các cổng kết nối trên thân van. Nhờ cấu trúc hình chữ T, van có thể cho phép dòng chảy đi qua cả 3 cổng cùng lúc hoặc đóng một cổng bất kỳ để dẫn dòng từ cổng này sang cổng kia.

Tại sao T type valve được dùng phổ biến trong công nghiệp?

Sự phổ biến của T valve bắt nguồn từ khả năng tối ưu hóa không gian và chi phí. Thay vì phải lắp đặt nhiều van bi 2 ngã cùng hệ thống co tê phức tạp, bạn chỉ cần duy nhất một chiếc van 3 ngã kiểu T để kiểm soát nhiều line cùng lúc.

Ưu điểm vượt trội

1. Điều hướng linh hoạt: Có thể thực hiện đồng thời các nhiệm vụ chia dòng (1 đầu vào - 2 đầu ra) hoặc trộn dòng (2 đầu vào - 1 đầu ra).

2. Đóng mở đa hướng: Khả năng ngắt hoàn toàn một nhánh trong khi vẫn duy trì dòng chảy giữa hai nhánh còn lại.

3. Tối giản hệ thống: Giảm số lượng mối nối, từ đó giảm thiểu nguy cơ rò rỉ và sụt áp trên đường ống.

So sánh T Valve với Van bi thường

Insight chuyên gia: T valve giúp tối ưu hóa các hệ thống đường ống phức tạp bằng cách giảm thiểu "điểm chết" (dead leg) và tăng tốc độ phản ứng của quy trình điều phối lưu chất.

Cấu tạo và nguyên lý hoạt động của T valve

Đi sâu vào kỹ thuật, điểm khác biệt cốt lõi của T valve nằm ở thiết kế bi van. Bi van được khoét 3 lỗ thông nhau tạo thành hình chữ "T". Điều này cho phép lưu chất đi vào từ một cổng và thoát ra ở cả hai cổng còn lại (chia dòng), hoặc đi vào từ hai cổng và thoát ra ở cổng duy nhất (trộn dòng).

Cơ chế điều hướng

Khi vận hành, việc xoay bi van sẽ tạo ra các kịch bản dòng chảy khác nhau:

• Trạng thái 1: Cả 3 cổng thông nhau (Lưu chất phân phối đều).

• Trạng thái 2: Cổng trái và cổng giữa thông nhau, cổng phải đóng.

• Trạng thái 3: Cổng phải và cổng giữa thông nhau, cổng trái đóng.

• Trạng thái 4: Cổng trái và cổng phải thông nhau, cổng giữa đóng (tùy model).

Chính thiết kế "thông minh" này giúp T valve trở thành sự lựa chọn duy nhất khi hệ thống yêu cầu sự liên tục của dòng chảy mà không được phép đóng ngắt hoàn toàn đột ngột. Đây là điểm khác biệt lớn nhất so với dòng L port vốn chỉ dùng để chuyển đổi (switch) giữa hai line riêng biệt.

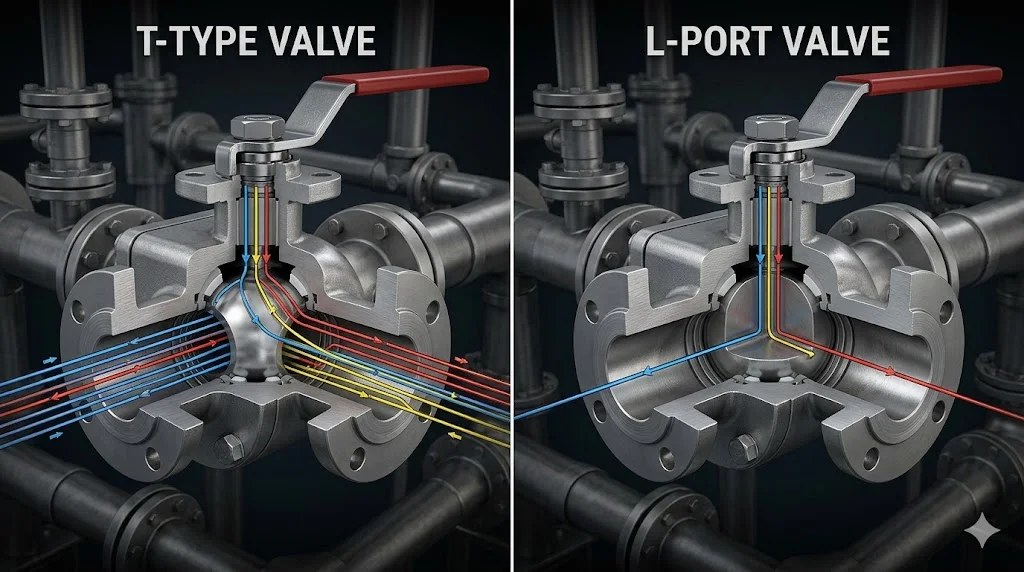

Phân biệt T valve và L type valve

Đây là phần quan trọng nhất để tránh sai lầm khi mua hàng. Rất nhiều người nhầm lẫn hai loại này dẫn đến hệ thống không hoạt động đúng chức năng.

Phân tích chuyên sâu:

• T port: Cực kỳ linh hoạt, cho phép lưu chất đi qua tất cả các hướng. Nếu bạn muốn trộn nước nóng và nước lạnh để ra một dòng nước ấm, bạn bắt buộc phải dùng T port.

• L port: Chỉ mang tính chất "chọn một trong hai". Ví dụ: Lấy nước từ bể A hoặc bể B vào máy bơm, không bao giờ lấy từ cả hai cùng lúc.

Các loại T valve phổ biến hiện nay

Dựa trên cấu tạo và phương thức vận hành, thị trường hiện có các dòng chính:

1. T Port Ball Valve: Loại phổ biến nhất nhờ thiết kế nhỏ gọn, độ kín cao và dễ bảo trì.

2. T Type Plug Valve: Thường dùng trong các môi trường có tính ăn mòn hóa học cao hoặc chứa chất rắn lơ lửng nhờ bề mặt tiếp xúc lớn.

3. Manual T Valve: Vận hành bằng tay gạt, phù hợp cho các hệ thống nhỏ, tần suất đóng mở thấp.

4. Pneumatic/Electric T Valve: Tích hợp bộ điều khiển khí nén hoặc điện để tự động hóa hoàn toàn, kết nối với hệ thống SCADA/PLC trong các nhà máy lớn.

Về vật liệu:

• Inox (304/316): Chống ăn mòn, dùng cho thực phẩm, hóa chất.

• Đồng (Bronze/Brass): Dùng cho hệ thống nước dân dụng, HVAC.

• Gang (Cast Iron): Dùng cho hệ thống nước công nghiệp quy mô lớn để tiết kiệm chi phí.

• Nhựa (PVC/CPVC): Dùng cho xử lý nước thải, hóa chất nhẹ.

Thông số kỹ thuật quan trọng khi chọn T valve

Để tránh các sự cố như tụt áp, leak (rò rỉ) hoặc hỏng seat van, bạn cần chú ý các thông số sau:

• Kích thước (Size): Phải tương ứng với đường ống, từ DN15, DN25 đến DN100 hoặc lớn hơn.

• Áp lực làm việc (Pressure Rating): PN10, PN16 hoặc tiêu chuẩn ANSI Class 150/300. Chọn áp lực van thấp hơn áp lực hệ thống sẽ dẫn đến nứt vỡ thân van.

• Kiểu kết nối: Ren (cho size nhỏ), mặt bích (cho áp suất cao/size lớn), hoặc Clamp (cho vi sinh).

• Nhiệt độ làm việc: Ảnh hưởng trực tiếp đến vật liệu làm kín (Seat). Seat bằng PTFE chịu được khoảng 180°C, trong khi các loại seat kim loại chịu được nhiệt độ cao hơn.

• Vật liệu Seat và Seal: Đảm bảo tính tương thích hóa học với lưu chất (axit, kiềm, dầu...).

T valve được dùng ở đâu?

Nhờ tính đa năng, T valve có mặt trong hầu hết các ngành công nghiệp nặng và nhẹ:

• Hệ thống nước công nghiệp: Chia line nước làm mát cho các máy móc sản xuất.

• Ngành hóa chất: Trộn các thành phần hóa chất theo tỷ lệ định sẵn trước khi đưa vào bồn phản ứng.

• Hệ thống HVAC: Điều tiết dòng nước nóng/lạnh trong các tòa nhà để kiểm soát nhiệt độ.

• Sản xuất thực phẩm & đồ uống: Điều hướng dòng sữa, nước trái cây hoặc bia giữa các bồn chứa và dây chuyền đóng chai.

• Dầu khí: Phân phối dòng chảy trong các trạm chiết rót.

Insight thực tế: Trong các dây chuyền sản xuất liên tục, việc sử dụng T valve giúp quá trình chuyển đổi giữa các bể chứa diễn ra mượt mà, không gây hiện tượng "búa nước" (water hammer) do dòng chảy bị ngắt đột ngột.

Những sai lầm phổ biến khi chọn T valve

Đừng để những sai lầm nhỏ gây ra thiệt hại lớn:

1. Nhầm T port và L port: Đây là sai lầm kinh điển khiến hệ thống không thể trộn dòng hoặc chia dòng như ý muốn.

2. Chọn sai vật liệu: Dùng van đồng cho hóa chất ăn mòn sẽ khiến van hư hỏng chỉ sau vài tuần sử dụng.

3. Không tính toán sụt áp: Lỗ khoét chữ T có thể gây cản trở dòng chảy nhiều hơn van thẳng, cần tính toán chỉ số $C_v$ phù hợp.

4. Lắp sai hướng dòng chảy: T valve có quy định về hướng vào (inlet) để đảm bảo độ kín. Lắp ngược có thể gây rò rỉ qua các cổng không mong muốn.

5. Dùng van manual cho hệ thống tự động: Gây khó khăn khi muốn nâng cấp hệ thống sau này.

Hướng dẫn chọn T valve phù hợp

Checklist chọn mua

1. Mục đích sử dụng: Bạn cần chia dòng, trộn dòng hay chỉ đơn thuần là chuyển hướng? (Nếu trộn dòng, chắc chắn chọn T port).

2. Xác định sơ đồ dòng chảy (Flow Plan): Vẽ ra các vị trí bi van khi xoay để đảm bảo đáp ứng đúng logic vận hành.

3. Chọn vật liệu thân và seat: Dựa trên tính chất của lưu chất (nhiệt độ, độ ăn mòn).

4. Kiểu điều khiển: Manual cho tiết kiệm, Electric/Pneumatic cho độ chính xác và tự động hóa.

5. Tiêu chuẩn kết nối: Đảm bảo khớp với tiêu chuẩn mặt bích hoặc ren hiện có của đường ống.

Lưu ý khi lắp đặt và vận hành

• Kiểm tra hướng mũi tên: Luôn lắp theo hướng dẫn của nhà sản xuất.

• Vệ sinh đường ống: Trước khi lắp, hãy đảm bảo đường ống sạch rác, xỉ hàn để tránh làm trầy xước seat van.

• Bảo trì định kỳ: Kiểm tra độ kín của seal và bôi trơn bộ truyền động 6 tháng/lần.

• Đóng mở từ từ: Tránh các tác động lực quá mạnh lên tay gạt hoặc bộ điều khiển điện.

Câu hỏi thường gặp về T valve

1. T type valve có thể đóng hoàn toàn cả 3 cổng không?

Đa số các dòng T valve tiêu chuẩn không có vị trí đóng hoàn toàn cả 3 cổng trong một chu kỳ xoay 90°. Tuy nhiên, một số dòng cao cấp với thiết kế bi van đặc biệt hoặc góc xoay 180° có thể làm được điều này.

2. Nên dùng inox hay đồng cho T valve?

Inox (304/316) phù hợp cho môi trường sạch, thực phẩm hoặc hóa chất. Đồng phù hợp cho nước sạch, khí nén và các ứng dụng dân dụng nhờ chi phí rẻ hơn.

3. T valve có dùng để trộn dòng được không?

Có. Đây là chức năng mạnh nhất của T port. Bạn có thể cho 2 dòng lưu chất đi vào từ 2 cổng bên và hòa trộn thành 1 dòng ra ở cổng giữa.

4. Tại sao van của tôi bị rò rỉ giữa các cổng?

Nguyên nhân có thể do seat van bị mòn, hoặc áp suất hệ thống vượt quá mức cho phép của van khiến bi van không áp sát được vào seat.

Cách chọn T type valve phù hợp cho hệ thống đường ống

Tóm lại, T valve là một thiết bị cực kỳ linh hoạt và hiệu quả để tối ưu hóa dòng chảy trong công nghiệp. Việc hiểu rõ sự khác biệt giữa T port và L port, cũng như nắm chắc các thông số về áp suất và vật liệu là "chìa khóa" để bạn xây dựng một hệ thống bền bỉ, an toàn.

Nếu bạn vẫn còn băn khoăn về sơ đồ đường đi của lưu chất hoặc cần một giải pháp tối ưu nhất cho công trình của mình.
