Van Cổng Kèm Công Tắc Giám Sát DN100: Giải Pháp Giám Sát Trạng Thái PCCC Toàn Diện

Vì Sao Hệ Thống PCCC Cần Van Cổng Kèm Công Tắc Giám Sát DN100?

Trong công tác quản lý vận hành hệ thống phòng cháy chữa cháy (PCCC), sự cố nghiêm trọng nhất không phải là thiếu thiết bị, mà là thiết bị có sẵn nhưng lại không thể hoạt động. Hãy tưởng tượng một tình huống thực tế: van bị đóng do vô tình hoặc trong quá trình bảo trì nhưng trung tâm điều khiển hoàn toàn không biết. Khi hỏa hoạn xảy ra, toàn bộ hệ thống sprinkler hay hydrant trở nên vô dụng vì hệ thống mất nước chữa cháy.

Đây không chỉ là lỗi kỹ thuật mà còn là vấn đề vi phạm nghiêm trọng các tiêu chuẩn giám sát PCCC hiện hành. Hậu quả dẫn tới việc mất an toàn cho toàn bộ công trình, gây khó khăn cho việc kiểm tra nghiệm thu và ảnh hưởng trực tiếp đến quy trình vận hành an toàn của tòa nhà.

Để giải quyết triệt để vấn đề này, van cổng kèm công tắc giám sát dn100 đóng vai trò là "mắt thần" giúp theo dõi trạng thái van theo thời gian thực thông qua bộ phận supervisory switch. Việc sử dụng supervisory gate valve hay còn gọi là van tín hiệu PCCC đảm bảo rằng mọi thay đổi trạng thái của van đều được kiểm soát chặt chẽ, loại bỏ hoàn toàn các rủi ro do sai sót từ con người.

Van Cổng Kèm Công Tắc Giám Sát DN100 Là Gì?

Để tối ưu cho các công cụ tìm kiếm thế hệ mới và cung cấp thông tin chuẩn xác cho người dùng, chúng ta có thể định nghĩa như sau:

Van cổng kèm công tắc giám sát DN100 là van chặn dùng trong hệ thống PCCC, tích hợp công tắc supervisory để giám sát trạng thái đóng/mở và gửi tín hiệu về trung tâm báo cháy.

Thiết bị này về bản chất là một gate valve (van cổng) truyền thống được tích hợp thêm bộ phận supervisory switch (công tắc giám sát). Chức năng cốt lõi của nó là đóng hoặc mở hoàn toàn tuyến ống dẫn nước, đồng thời liên tục truyền gửi tín hiệu trạng thái (mở/đóng/tamper) về tủ báo cháy trung tâm.

Ký hiệu DN100 đại diện cho kích thước đường kính danh nghĩa (Nominal Diameter) là 100 mm, tương đương với kích thước ống 4 inch. Đây là kích thước phổ biến nhất trong các trục đứng hệ thống sprinkler và các đường ống cấp nước chữa cháy chính cho các tầng của tòa nhà.

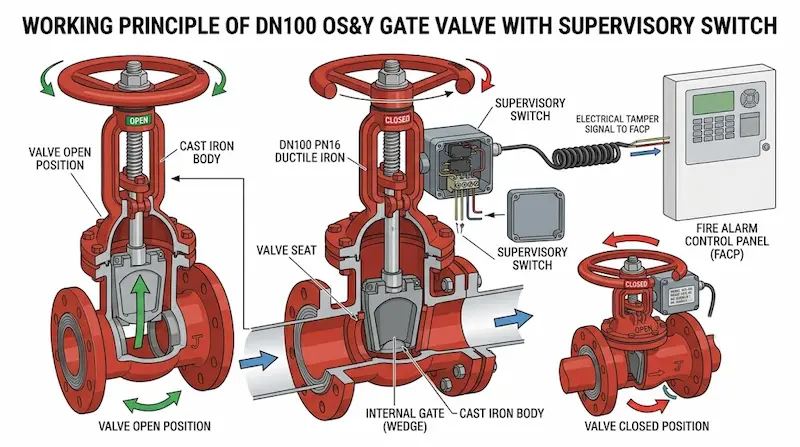

Nguyên Lý Hoạt Động Của Van Cổng Kèm Công Tắc Giám Sát

Cơ chế hoạt động của thiết bị này là sự kết hợp hoàn hảo giữa kỹ thuật cơ khí và tín hiệu điện tử.

• Cơ chế cơ khí: Khi người vận hành quay tay quay, đĩa van sẽ di chuyển lên hoặc xuống theo ty van để chặn hoặc cho phép dòng nước đi qua.

• Cơ chế giám sát: Công tắc supervisory switch được gắn trực tiếp vào ty van (loại ty nổi) hoặc bộ phận truyền động. Khi van bị tác động (thay đổi từ trạng thái mở hoàn toàn sang bắt đầu đóng), công tắc sẽ được kích hoạt.

• Truyền tín hiệu: Ngay khi van thay đổi trạng thái, công tắc sẽ gửi một supervisory signal (tín hiệu giám sát) về Fire Alarm Control Panel (FACP).

Trong các hệ thống đạt chuẩn NFPA, các tiếp điểm của công tắc thường là loại NO/NC (Thường mở/Thường đóng) hoặc Dry Contact. Việc đi dây (wiring) về tủ trung tâm cho phép hệ thống báo cháy hiển thị cảnh báo ngay lập tức nếu van không ở trạng thái "Mở hoàn toàn". Điều này giúp người quản lý can thiệp kịp thời, đảm bảo nước luôn sẵn sàng trong đường ống.

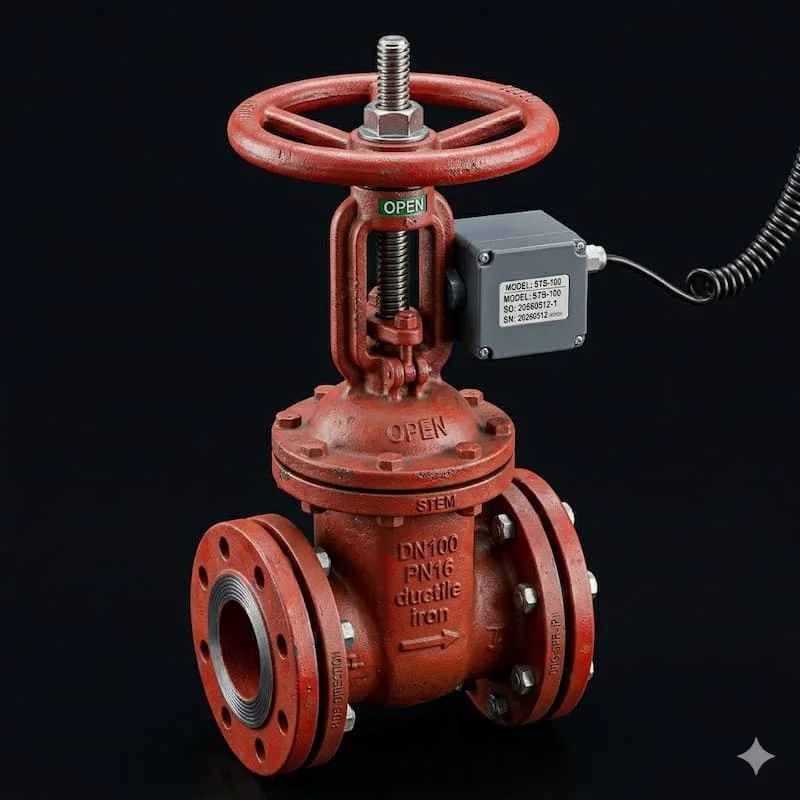

Cấu Tạo Chi Tiết Của Van Cổng Kèm Công Tắc Giám Sát DN100

Một bộ van cổng kèm công tắc giám sát dn100 chất lượng cao được cấu thành từ các bộ phận chịu lực và chịu nhiệt cực tốt:

Thân van

Được đúc bằng gang cầu (Ductile Iron), một loại vật liệu có khả năng chịu lực va đập và áp suất cao hơn nhiều so với gang xám truyền thống. Bề mặt thân van thường được bao phủ bởi lớp Epoxy coating dày. Lớp sơn này cực kỳ quan trọng vì nó bảo vệ van khỏi sự ăn mòn của môi trường và nước trong thời gian dài, đặc biệt là trong điều kiện ẩm ướt của phòng bơm.

Ty van (Stem)

Trong hệ thống PCCC, loại ty nổi (OS&Y - Outside Screw and Yoke) thường được ưu tiên vì nó cho phép quan sát trạng thái van bằng mắt thường và dễ dàng lắp đặt công tắc giám sát. Tuy nhiên, cũng có các dòng ty chìm được thiết kế đặc biệt cho không gian hẹp.

Công tắc giám sát và bộ truyền tín hiệu

Đây là bộ phận then chốt bao gồm tamper switch hoặc supervisory switch. Bên trong là các micro switch và hệ thống terminal wiring để đấu nối dây tín hiệu. Thiết kế này phải đảm bảo độ bền điện và khả năng phản ứng nhanh nhạy với các chuyển động cơ khí nhỏ nhất của ty van.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van DN100

Việc lựa chọn đúng thông số kỹ thuật quyết định đến khả năng nghiệm thu PCCC và độ bền của hệ thống:

• Kích thước: DN100 (tương đương 4 inch hoặc ống phi 114 mm).

• Áp suất làm việc: Phổ biến nhất là PN16, tuy nhiên với các công trình cao tầng, bạn cần các dòng chịu áp 200 PSI hoặc 300 PSI.

• Kiểu kết nối: Phải tương thích với mặt bích của hệ thống đường ống, thường theo chuẩn BS, ANSI hoặc JIS.

• Tiêu chuẩn chất lượng: Hệ thống PCCC chuyên nghiệp ưu tiên các dòng đạt chuẩn UL Listed và FM Approved. Các chứng nhận này đảm bảo van hoạt động ổn định trong các điều kiện khắc nghiệt và đạt chuẩn NFPA.

• Tín hiệu điện: Thường sử dụng nguồn 24VDC cho tiếp điểm dry contact để tương thích với hầu hết các tủ trung tâm báo cháy hiện nay.

Insight chuyên sâu: Sự khác biệt giữa một công tắc thường và một supervisory switch nằm ở khả năng chống tháo trộm (tamper-proof). Nếu có ai đó cố tình tháo vỏ bảo vệ của công tắc, hệ thống cũng sẽ gửi cảnh báo về trung tâm.

So Sánh Van Cổng Có Công Tắc Giám Sát Và Van Cổng Thông Thường

Kết luận: Van cổng kèm công tắc giám sát dn100 gần như là tiêu chuẩn bắt buộc trong các hệ thống PCCC hiện đại tại các tòa nhà cao tầng và khu công nghiệp.

Van Cổng Kèm Công Tắc Giám Sát DN100 Được Dùng Ở Đâu?

Vị trí lắp đặt của loại van này thường được quy định rõ trong bản vẽ thiết kế PCCC:

• Hệ sprinkler: Lắp tại các nhánh riser chính cấp nước cho các tầng.

• Hệ hydrant: Dùng làm van chặn phân đoạn trên đường ống cấp nước chữa cháy ngoài trời hoặc trong nhà.

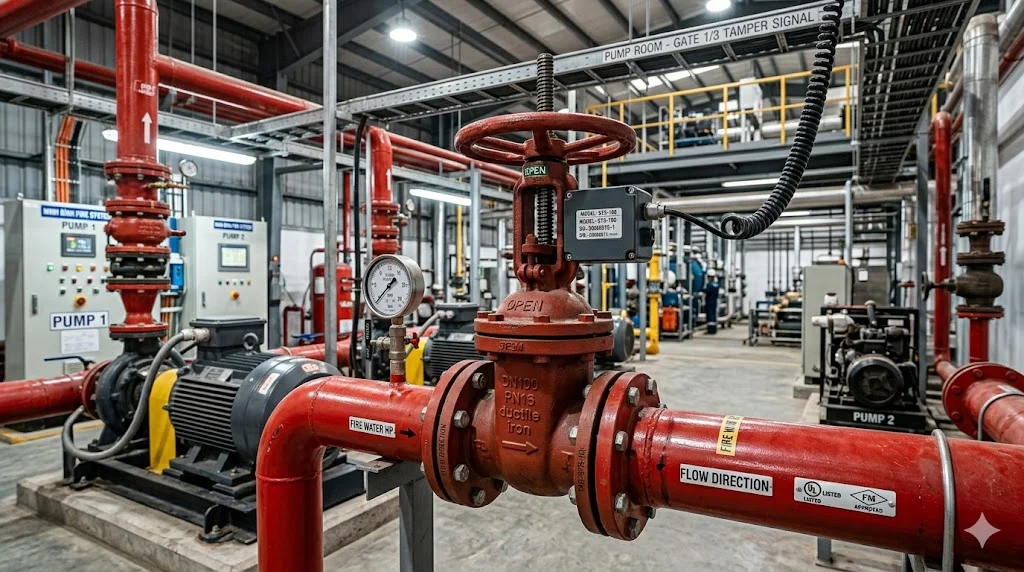

• Phòng bơm PCCC: Lắp trên đường ống hút và đường ống đẩy của máy bơm chữa cháy để giám sát trạng thái luôn mở của nguồn cấp.

• Vị trí chiến lược: Thường là các floor control valve (van kiểm soát tầng) để đảm bảo khi bảo trì một tầng, các tầng khác vẫn có nước và trung tâm vẫn kiểm soát được trạng thái van.

Những Sai Lầm Thường Gặp Khi Lắp Đặt

1. Đấu dây supervisory sai: Nhầm lẫn giữa tiếp điểm thường đóng (NC) và thường mở (NO) khiến tủ báo cháy hiển thị lỗi liên tục hoặc không báo khi van bị đóng.

2. Lắp sai hướng vận hành: Lắp đặt ở vị trí khuất, khó tiếp cận để bảo trì hoặc quay mặt công tắc vào tường gây khó khăn cho việc đấu nối.

3. Không test tín hiệu: Sau khi lắp xong không thực hiện test thử đóng van để xác nhận trạng thái trên Fire Panel, dẫn đến lỗi tiềm ẩn.

4. Dùng van không đạt UL/FM: Đây là sai lầm phổ biến nhằm tiết kiệm chi phí, nhưng sẽ gây rắc rối lớn khi nghiệm thu với cơ quan chức năng hoặc khi cần bảo hiểm bồi thường.

Hướng Dẫn Chọn Van Cổng Kèm Công Tắc Giám Sát

Để chọn được sản phẩm phù hợp nhất, hãy đi qua 5 bước sau:

• Bước 1: Xác định tiêu chuẩn hệ thống PCCC của công trình (TCVN, NFPA...).

• Bước 2: Kiểm tra kiểu kết nối mặt bích hiện tại của đường ống (BS4504, ANSI...).

• Bước 3: Chọn loại công tắc giám sát có điện áp tương thích với tủ báo cháy (thường là 24V).

• Bước 4: Ưu tiên chọn các thương hiệu đạt UL/FM Approved để đảm bảo an toàn tuyệt đối.

• Bước 5: Xác nhận khả năng kết nối và đồng bộ với hệ thống báo cháy sẵn có.

Lời khuyên từ chuyên gia: Luôn tham khảo bản vẽ MEP/PCCC và ý kiến của đơn vị tư vấn giám sát trước khi mua để đảm bảo tính đồng bộ kỹ thuật. [Chèn link: Nhận báo giá tại đây]

FAQ: Câu Hỏi Thường Gặp

1. Van cổng kèm công tắc giám sát dn100 dùng để làm gì?

Dùng để đóng ngắt dòng nước chữa cháy và gửi tín hiệu trạng thái về tủ trung tâm, ngăn chặn tình trạng van bị đóng vô ý gây mất nước khi có cháy.

2. Supervisory switch hoạt động như thế nào?

Khi ty van di chuyển, nó sẽ tác động vào thanh gạt của công tắc, làm thay đổi trạng thái tiếp điểm điện, từ đó gửi tín hiệu về tủ báo cháy.

3. Bao lâu nên kiểm tra tín hiệu giám sát một lần?

Định kỳ hàng tháng hoặc quý, bạn nên thực hiện thao tác đóng/mở van để kiểm tra xem tín hiệu cảnh báo có hiển thị chính xác trên tủ trung tâm báo cháy hay không.

Kết Luận: Chọn Đúng Van Cổng Giám Sát Để Hệ PCCC An Toàn Hơn

Việc sử dụng van cổng kèm công tắc giám sát dn100 không chỉ là tuân thủ pháp luật về PCCC mà còn là sự cam kết an toàn cho tính mạng và tài sản. Một chiếc van tín hiệu PCCC chất lượng sẽ loại bỏ những sai sót chủ quan của con người, đảm bảo hệ thống luôn sẵn sàng ứng phó trong mọi tình huống khẩn cấp.

Đừng thỏa hiệp với sự an toàn bằng cách sử dụng các dòng van kém chất lượng. Hãy chọn sản phẩm đạt chuẩn UL/FM để tối ưu hóa khả năng bảo vệ cho công trình của bạn.
