Van giảm thanh khí nén: Giải pháp khử ồn và bảo vệ hệ thống pneumatic hiệu quả

Vì sao hệ thống khí nén thường phát ra tiếng ồn lớn?

Trong môi trường sản xuất công nghiệp, tiếng ồn là một trong những tác nhân gây mệt mỏi và làm giảm hiệu suất làm việc của công nhân viên. Một tình huống thực tế thường gặp là khi các van điện từ hoặc xi lanh thực hiện chu kỳ xả khí, hệ thống phát ra những tiếng "xì" cực lớn và chói tai. Điều này xảy ra do khí nén đang ở áp suất cao bị giải phóng đột ngột ra môi trường áp suất thấp, tạo ra các sóng xung kích âm thanh với cường độ mạnh.

Vấn đề không chỉ dừng lại ở sự khó chịu. Tiếng ồn khí nén vượt ngưỡng cho phép có thể gây mất an toàn lao động, làm tổn thương thính giác của người vận hành và gây rung động cơ khí, dẫn đến tăng hao mòn cho các thiết bị xung quanh. Để giải quyết triệt để tình trạng này, van giảm thanh khí nén (hay còn gọi là bộ tiêu âm) đã trở thành một linh kiện không thể thiếu trong mọi hệ thống pneumatic chuyên nghiệp.

Việc lắp đặt giảm thanh khí nén không chỉ đơn thuần là để giữ yên tĩnh cho nhà máy, mà còn là cách để tối ưu hóa dòng chảy khí xả và bảo vệ các cổng van khỏi sự xâm nhập của bụi bẩn từ môi trường bên ngoài.

Van giảm thanh khí nén là gì?

bộ tiêu âm là thiết bị kỹ thuật được lắp đặt trực tiếp tại các cổng xả (Exhaust Ports) của van điện từ, xi lanh hoặc các công cụ khí nén nhằm mục đích giảm thiểu tiếng ồn phát sinh khi khí nén thoát ra ngoài.

Trong tài liệu kỹ thuật quốc tế, thiết bị này thường được gọi bằng các tên như: Pneumatic Silencer, Air Muffler hoặc Breather Vent. Tuy có cấu tạo nhỏ gọn, nhưng nó đảm nhiệm ba chức năng then chốt:

1. Giảm âm: Hạ mức cường độ âm thanh xuống ngưỡng an toàn (thường giảm từ 20-40 dB).

2. Lọc bụi: Ngăn chặn các hạt bụi, mạt sắt hoặc tạp chất từ môi trường len lỏi ngược vào trong thân van khi van ngừng xả.

3. Ổn định dòng khí: Giúp luồng khí xả ra đều hơn, tránh hiện tượng sốc áp tại cổng xả.

Định nghĩa ngắn gọn: bộ tiêu âm là thiết bị dùng trong hệ thống khí nén để giảm tiếng ồn phát sinh tại cổng xả khí của van điện từ, xi lanh hoặc thiết bị pneumatic. Đây là "lá chắn" cuối cùng đảm bảo hệ thống vận hành êm ái và bền bỉ.

Nguyên lý hoạt động của bộ tiêu âm

Cơ chế hoạt động của giảm thanh dựa trên nguyên lý khuếch tán và hấp thụ năng lượng âm thanh.

Khi khí nén thoát ra với tốc độ cao, thay vì để nó va chạm trực tiếp với không khí bên ngoài tạo ra sóng âm mạnh, luồng khí sẽ đi qua một lớp vật liệu lọc đặc biệt (thường là đồng thiêu kết hoặc nhựa xốp).

• Kết cấu mao dẫn: Các lỗ li ti trên bề mặt giảm thanh chia nhỏ dòng khí lớn thành hàng triệu dòng khí siêu nhỏ.

• Buồng khuếch tán: Năng lượng của dòng khí bị triệt tiêu dần khi len lỏi qua các khe hở, làm giảm vận tốc và áp suất đột ngột trước khi thoát ra môi trường.

Giải thích chuyên sâu:

Một bộ giảm thanh tốt phải đảm bảo được sự cân bằng giữa khả năng tiêu âm và lưu lượng khí (Flow capacity). Nếu vật liệu quá khít, nó sẽ tạo ra áp suất ngược (Back pressure), làm chậm tốc độ hành trình của xi lanh. Ngược lại, nếu vật liệu quá thưa, tiếng ồn sẽ không được triệt tiêu hiệu quả. Hiện tượng giảm thanh bị nghẹt do bụi dầu là nguyên nhân phổ biến khiến hệ thống pneumatic hoạt động "lờ đờ", giảm hiệu suất rõ rệt.

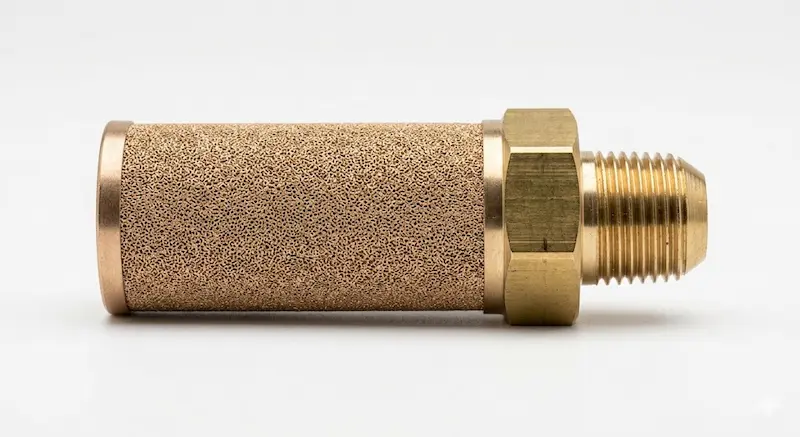

Cấu tạo chi tiết của bộ tiêu âm

Mặc dù có thiết kế đơn giản, nhưng mỗi bộ phận của giảm thanh đều được tính toán kỹ lưỡng về vật liệu học:

1. Thân giảm thanh: Thường làm từ đồng thau, thép không gỉ hoặc nhựa kỹ thuật.

2. Lõi lọc giảm âm: Phần quan trọng nhất, được chế tạo bằng phương pháp thiêu kết (sintering) các hạt kim loại hoặc hạt nhựa để tạo ra cấu trúc xốp.

3. Ren kết nối: Phần ren được tiện chính xác để lắp vào cổng xả của van.

Vật liệu phổ biến và ưu nhược điểm:

• Đồng thiêu kết: Bền, chịu nhiệt tốt, hiệu quả lọc cao, giá thành phổ thông.

• Inox thiêu kết (Stainless Steel): Chống ăn mòn tuyệt vời, dùng trong môi trường hóa chất hoặc thực phẩm.

• Nhựa kỹ thuật: Nhẹ, giá cực rẻ, đa dạng màu sắc để phân biệt chức năng nhưng chịu nhiệt kém hơn kim loại.

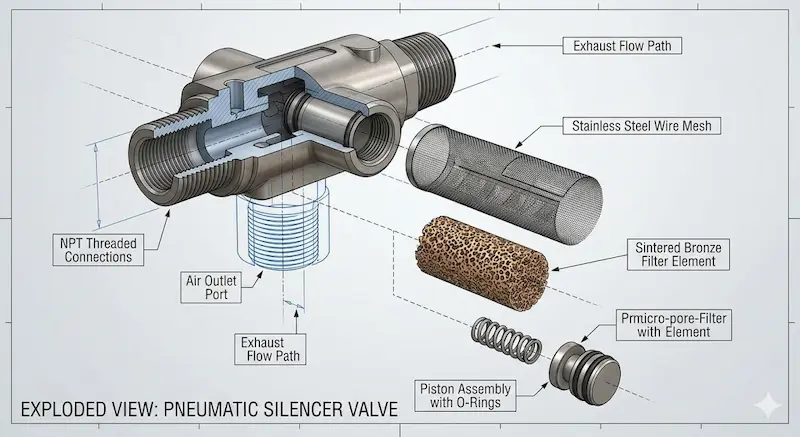

Thông số kỹ thuật cần lưu ý:

• Kích thước ren: 1/8”, 1/4”, 3/8”, 1/2”, 1”... (theo chuẩn ren G hoặc NPT).

• Áp lực làm việc: Thông thường lên đến 10 bar (1.0 Mpa).

• Nhiệt độ: Dao động từ 5°C đến 150°C (tùy vật liệu).

Các loại bộ tiêu âm phổ biến hiện nay

Dựa trên nhu cầu thực tế của nhà máy, giảm thanh được chia thành các dòng chính sau:

1. Giảm thanh đồng thiêu kết (Sintered Bronze Silencer)

Đây là loại "quốc dân" với đầu bằng hoặc đầu lục giác. Nó có khả năng chịu va đập tốt và dễ dàng vệ sinh bằng dung dịch tẩy rửa.

2. Giảm thanh nhựa (Plastic Silencer)

Thường có màu trắng hoặc đen, cấu tạo hoàn toàn bằng nhựa Polyethylene. Loại này rất nhẹ và không bị rỉ sét, thường dùng trong các máy đóng gói thực phẩm.

3. Giảm thanh Inox (Stainless Steel Silencer)

Sử dụng Inox 304 hoặc 316, chuyên dùng cho các nhà máy hóa chất, môi trường biển hoặc nơi có độ ẩm cực cao.

4. Giảm thanh điều chỉnh lưu lượng (Throttle Valves Silencer)

Loại này tích hợp một vít chỉnh ở đầu. Ngoài việc giảm âm, nó còn cho phép người dùng điều chỉnh tốc độ xả khí, từ đó kiểm soát tốc độ di chuyển của xi lanh khí nén.

Bảng so sánh nhanh:

Thông số kỹ thuật quan trọng khi chọn giảm thanh khí nén

Để chọn được một bộ bộ tiêu âm tối ưu, bạn cần chú ý đến các chỉ số sau:

• Kích thước ren: Phải tương thích tuyệt đối với cổng xả của van. Việc dùng đầu chuyển (adapter) có thể làm tăng áp suất ngược không mong muốn.

• Lưu lượng khí (L/min): Bộ giảm thanh phải có lưu lượng danh định lớn hơn hoặc bằng lưu lượng xả của van để không gây nghẽn mạch.

• Độ giảm ồn (dB): Kiểm tra xem thiết bị có thể giảm được bao nhiêu decibel để đáp ứng tiêu chuẩn an toàn lao động của nhà máy.

• Môi trường làm việc: Nếu hệ thống khí nén có nhiều hơi dầu, cần chọn loại có lỗ lọc lớn hoặc dễ vệ sinh để tránh nhanh nghẹt.

Tại sao chọn sai kích thước gây nguy hiểm?

Nếu lắp giảm thanh quá nhỏ so với lưu lượng xả, áp suất sẽ bị tích tụ lại bên trong van, khiến đĩa van không thể chuyển trạng thái kịp thời, dẫn đến sai lệch hành trình máy hoặc làm hỏng gioăng phớt của van điện từ.

Van giảm thanh khí nén có thực sự cần thiết không?

Nhiều người lầm tưởng rằng giảm thanh chỉ là phụ kiện "có cũng được, không có cũng không sao". Tuy nhiên, thực tế chứng minh điều ngược lại:

1. Bảo vệ sức khỏe: Tiếng xì khí nén liên tục ở tần số cao gây stress, giảm độ tập trung và có thể gây điếc nghề nghiệp cho công nhân.

2. Tăng tuổi thọ van điện từ: Khi van ngừng xả, nếu không có giảm thanh, bụi bẩn và hơi ẩm từ môi trường sẽ bị "hút" ngược vào bên trong thân van, làm trầy xước trục van và gây rò rỉ khí.

3. Tuân thủ pháp lý: Nhiều quốc gia và các tiêu chuẩn quốc tế (như OSHA) quy định nghiêm ngặt về ngưỡng tiếng ồn trong công nghiệp.

Câu hỏi chuyên sâu: Giảm thanh có làm giảm áp hệ thống không?

Nếu chọn đúng kích thước và vật liệu, áp suất sụt giảm là không đáng kể (thường dưới 0.1 bar). Nó chỉ ảnh hưởng nếu bộ giảm thanh bị bẩn hoặc chọn sai kích cỡ quá nhỏ.

So sánh van giảm thanh khí nén và bộ lọc khí xả

Mặc dù cả hai đều lắp ở cổng xả, nhưng chúng có mục đích khác nhau rõ rệt:

• Van giảm thanh: Tập trung vào việc giảm tiếng ồn và ngăn bụi thô. Cấu tạo thường là một lớp kim loại xốp duy nhất.

• Bộ lọc khí xả (Exhaust Cleaner): Tập trung vào việc lọc sạch dầu và tạp chất có trong khí xả trước khi thải ra môi trường. Nó thường có cấu tạo nhiều lớp lọc phức tạp hơn và khả năng giảm âm cũng rất tốt.

Khi nào cần kết hợp?

Trong các phòng sạch (Clean room) hoặc nhà máy thực phẩm, khí xả ra không được chứa hơi dầu. Khi đó, người ta bắt buộc phải dùng bộ lọc khí xả thay vì chỉ dùng giảm thanh thông thường.

Van giảm thanh khí nén được dùng ở đâu?

Ứng dụng của thiết bị này phủ rộng trong mọi ngóc ngách của tự động hóa:

• Van điện từ khí nén: Lắp tại cổng R và S để tiêu âm khi van chuyển trạng thái.

• Xi lanh khí nén: Lắp tại các cổng xả trực tiếp trên thân xi lanh (đối với loại xi lanh đặc biệt).

• Robot tự động hóa: Giảm tiếng ồn cho các cánh tay robot sử dụng cơ cấu pneumatic trong không gian kín.

• Máy đóng gói & CNC: Đảm bảo môi trường làm việc êm ái cho thợ máy.

• Hệ thống bốc xếp tự động (Palletizer): Nơi các van xả khí hoạt động với tần suất liên tục.

Trong môi trường nhiều dầu máy, kỹ sư thường ưu tiên loại giảm thanh inox hoặc đồng thiêu kết có ren tháo rời để dễ dàng súc rửa bằng xăng hoặc hóa chất tẩy rửa dầu mỡ.

Những sai lầm thường gặp khi dùng van giảm thanh khí nén

Sai lầm lớn nhất không phải là chọn sai loại, mà là quên bảo trì.

• Không vệ sinh định kỳ: Sau một thời gian, hơi dầu từ máy nén khí quyện với bụi mịn sẽ bít kín các lỗ mao dẫn. Hậu quả là xi lanh chạy chậm dần đều, thậm chí đứng máy.

• Siết quá lực: Việc cố gắng vặn giảm thanh quá chặt bằng cờ lê có thể làm nứt cổ ren của van điện từ (vốn thường làm bằng nhôm hoặc nhựa).

• Dùng sai vật liệu: Dùng giảm thanh nhựa ở vị trí gần nguồn nhiệt hoặc nơi có hóa chất bắn vào khiến nhựa bị biến dạng hoặc mủn ra, rơi vào trong van gây hỏng hóc nghiêm trọng.

Cách chọn van giảm thanh khí nén phù hợp

Để tối ưu hiệu suất, hãy thực hiện theo checklist sau:

1. Kiểm tra chuẩn ren: Đo đường kính ren cổng xả (1/8 ≈ 9.6mm, 1/4 ≈ 12.7mm...).

2. Xác định không gian: Nếu không gian hẹp, chọn loại giảm thanh đầu bằng (flat). Nếu cần hiệu quả giảm âm tối đa, chọn loại đầu tròn dài (cone).

3. Môi trường sử dụng: Có dầu không? Có hóa chất không? Có yêu cầu phòng sạch không?

4. Yêu cầu điều tốc: Có cần điều chỉnh tốc độ xi lanh tại cổng xả không? (Nếu có, hãy chọn loại giảm thanh có vít chỉnh).

Lời khuyên từ chuyên gia: Hãy luôn dự phòng một vài bộ giảm thanh trong kho. Khi thấy hệ thống hoạt động chậm lại mà áp suất đầu vào vẫn đủ, hãy thử tháo giảm thanh ra để kiểm tra ngay lập tức.

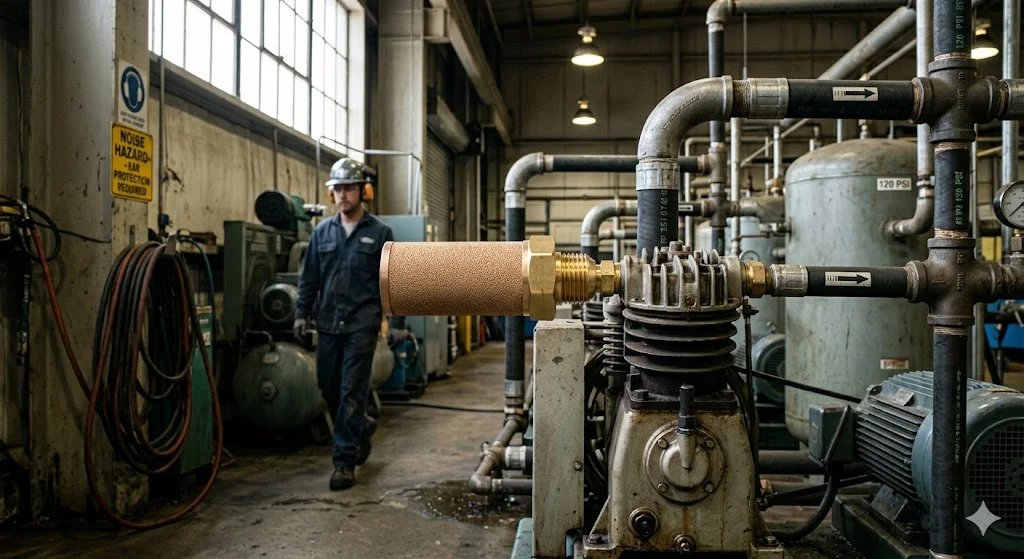

Hướng dẫn lắp đặt và bảo trì giảm thanh khí nén

Lắp đặt:

Chỉ nên siết bằng tay và nhấp nhẹ bằng mỏ lết. Không cần dùng quá nhiều băng tan vì chuẩn ren của cổng xả van điện từ thường đã rất kín.

Bảo trì:

• 6 tháng/lần: Tháo giảm thanh ra và ngâm trong dung dịch tẩy rửa (như dầu hỏa hoặc xăng công nghiệp) để đánh tan dầu mỡ bám trong lõi lọc.

• Dùng khí nén xịt ngược: Xịt từ phía đầu giảm thanh ra phía ren để đẩy bụi bẩn ra ngoài.

• Thay mới: Nếu lõi lọc đã chuyển sang màu đen kịt hoặc biến dạng, hãy thay mới hoàn toàn. Giá của một chiếc giảm thanh rất rẻ so với chi phí sửa chữa một chiếc van điện từ hay dừng cả dây chuyền sản xuất

FAQ: Câu hỏi thường gặp về van giảm thanh

1. Van giảm thanh khí nén có làm giảm áp suất hệ thống không?

Không đáng kể nếu chọn đúng kích thước. Nó chỉ tạo ra một lượng áp suất ngược rất nhỏ để tiêu tán âm thanh.

2. Nên dùng giảm thanh đồng hay nhựa?

Đồng bền hơn và chịu được áp suất/nhiệt độ cao hơn. Nhựa chỉ nên dùng khi cần tiết kiệm chi phí hoặc trong môi trường yêu cầu trọng lượng nhẹ, không rỉ sét.

3. Làm sao biết giảm thanh bị nghẹt?

Quan sát tốc độ của xi lanh. Nếu xi lanh hồi về chậm hơn bình thường hoặc tiếng xả khí nghe "bí", đó là dấu hiệu giảm thanh đã đến lúc cần vệ sinh.

4. Có cần quấn cao su non (băng tan) khi lắp không?

Thường là không cần thiết vì cổng xả không chịu áp suất tĩnh liên tục, nhưng nếu muốn chắc chắn, bạn có thể quấn 1-2 vòng mỏng.

5. Giảm thanh có lọc được hơi dầu không?

Giảm thanh thông thường chỉ lọc được bụi thô. Để lọc hơi dầu, bạn cần sử dụng loại "Bộ lọc khí xả chuyên dụng".

Van giảm thanh khí nén giúp hệ thống vận hành êm và bền hơn

Tóm lại, van giảm thanh khí nén là một khoản đầu tư nhỏ nhưng mang lại lợi ích lớn. Nó không chỉ bảo vệ thính giác của người lao động mà còn là "người gác cổng" thầm lặng, ngăn chặn bụi bẩn xâm nhập và đảm bảo các thiết bị pneumatic vận hành đúng hiệu suất thiết kế.

Đừng để tiếng ồn khí nén làm ảnh hưởng đến chất lượng môi trường làm việc của bạn. Hãy chọn đúng loại giảm thanh, bảo trì định kỳ và bạn sẽ thấy hệ thống của mình vận hành êm ái, bền bỉ hơn bao giờ hết.
