PSV Valve: Giải pháp an toàn tối thượng cho hệ thống chịu áp lực
Trong các hệ thống công nghiệp vận hành bằng hơi nóng, khí nén, dầu khí hay các bình chứa áp lực cao, việc kiểm soát áp suất là yếu tố then chốt để đảm bảo sự sống còn của toàn bộ nhà máy. Áp suất tăng vượt ngưỡng cho phép không chỉ dẫn đến rò rỉ, hư hỏng thiết bị đắt tiền mà còn tiềm ẩn nguy cơ cháy nổ cực kỳ nguy hiểm. Một thiết bị bảo vệ quá áp hoạt động chính xác là "bức tường lửa" cuối cùng để bảo vệ tính mạng con người và tài sản. PSV Valve (Pressure Safety Valve) chính là giải pháp kỹ thuật cao cấp, được thiết kế để tự động xả áp khi áp suất vượt ngưỡng cài đặt, đảm bảo hệ thống luôn nằm trong vùng vận hành an toàn và đáp ứng nghiêm ngặt các tiêu chuẩn kiểm định quốc tế.
PSV Valve là gì?
PSV Valve (Pressure Safety Valve) là van an toàn áp suất có chức năng tự động mở để xả lưu chất khi áp suất trong hệ thống vượt quá giá trị cài đặt và tự động đóng lại khi áp suất trở về mức an toàn.
Thiết bị này đóng vai trò như một người bảo vệ thầm lặng nhưng quyết liệt trong mọi hệ thống chịu áp. Không cần sự can thiệp của con người hay nguồn điện điều khiển, Pressure Safety Valve phản ứng tức thì với các thay đổi bất thường của áp suất bên trong bình chứa hoặc đường ống. Vai trò cốt lõi của nó là ngăn chặn hiện tượng quá áp (overpressure) – nguyên nhân hàng đầu gây ra các sự cố nổ bình áp lực trong công nghiệp. Việc hiểu rõ và lắp đặt đúng loại PSV không chỉ là vấn đề tuân thủ quy định pháp luật, mà còn là bước đi chiến lược giúp doanh nghiệp tránh được những tổn thất kinh tế khổng lồ từ các sự cố bất ngờ.

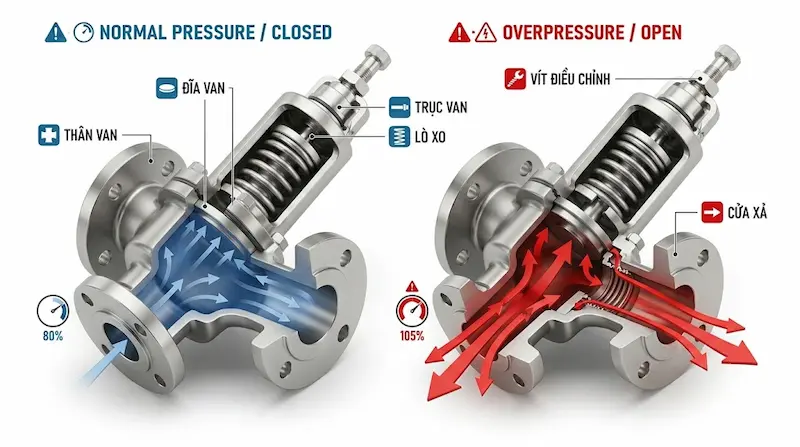

Cấu tạo của Pressure Safety Valve
Để thực hiện nhiệm vụ khắt khe, Pressure Safety Valve được chế tạo từ các bộ phận có độ chính xác cơ khí cao, phối hợp nhịp nhàng để đảm bảo khả năng đóng mở chính xác.
Mỗi bộ phận như lò xo hay đĩa van đều phải được làm từ vật liệu chịu nhiệt, chống ăn mòn để duy trì tính năng ổn định trong thời gian dài.
Nguyên lý hoạt động
Nguyên lý của thiết bị dựa trên sự cân bằng lực giữa áp suất hệ thống và lực đẩy của lò xo. Trong điều kiện vận hành bình thường, áp lực của lưu chất bên dưới đĩa van thấp hơn lực nén của lò xo, giữ cho van luôn ở trạng thái đóng kín. Khi áp suất hệ thống tăng lên đạt đến ngưỡng "áp suất cài đặt" (Set Pressure), lực đẩy từ lưu chất vượt qua lực nén của lò xo, đẩy đĩa van lên cao.
Lúc này, cửa xả được mở hoàn toàn, lưu chất được giải phóng ra ngoài, kéo theo áp suất trong bình chứa hoặc đường ống giảm xuống. Khi áp suất giảm tới mức an toàn, lò xo sẽ đẩy đĩa van trở về vị trí ban đầu, đóng kín cửa xả. Chu trình này diễn ra hoàn toàn tự động, mang lại sự yên tâm tuyệt đối cho người vận hành mà không đòi hỏi bất kỳ năng lượng ngoại vi nào.
Phân loại PSV Valve
Để đáp ứng đa dạng môi trường công nghiệp, thiết bị này được chia thành nhiều dòng chuyên dụng:
Theo cấu tạo:
Spring Loaded PSV: Dòng van phổ biến nhất, sử dụng lò xo để giữ áp suất.
Pilot Operated PSV: Sử dụng van điều khiển phụ (pilot) để đóng mở van chính, phù hợp với các hệ thống yêu cầu độ chính xác cực cao và áp suất lớn.
Theo lưu chất: Thiết kế chuyên biệt cho từng trạng thái vật chất như hơi nước, khí nén, chất lỏng (nước, dầu) hoặc các hóa chất có tính ăn mòn mạnh.
Theo vật liệu: Tùy chọn đa dạng từ gang (hệ thống thông thường), thép carbon (áp suất cao) đến inox 304, 316 (dành cho môi trường thực phẩm, dược phẩm hoặc hóa chất khắc nghiệt).
Thông số kỹ thuật cần quan tâm
Việc nắm vững bảng thông số dưới đây là điều kiện tiên quyết để chọn mua Pressure Safety Valve chuẩn xác:
So sánh Pressure Safety Valve với Safety Valve và Relief Valve
Mặc dù có tên gọi tương đồng, nhưng chúng phục vụ các mục đích chuyên biệt:
PSV Valve: Chuyên dùng cho khí và hơi, mở tức thời khi quá áp để bảo vệ hệ thống khỏi sự cố nổ.
Safety Valve: Thường dùng cho hơi nước, mở nhanh và tức thời.
Relief Valve: Thường dùng cho chất lỏng, mở dần theo tỉ lệ tăng áp suất để điều tiết áp lực, không phải để chống nổ tức thời như PSV.
Việc dùng nhầm loại van có thể khiến thiết bị không kịp xả áp khi xảy ra sự cố, dẫn đến hậu quả nghiêm trọng.
Vì sao cần sử dụng Pressure Safety Valve?
Sử dụng Pressure Safety Valve chất lượng là khoản đầu tư cho sự an toàn và hiệu quả. Thiết bị này không chỉ ngăn chặn quá áp hiệu quả mà còn bảo vệ toàn bộ mạng lưới đường ống, bình chứa khỏi những xung lực áp suất đột ngột. Đối với các nhà máy, việc đáp ứng các tiêu chuẩn an toàn (như ASME hay API) là điều kiện cần để được cấp phép vận hành. Hơn nữa, khi một sự cố áp suất xảy ra, khả năng tự động xử lý của van giúp doanh nghiệp hạn chế tối đa chi phí sửa chữa, thay thế thiết bị bị hư hỏng, đồng thời đảm bảo an toàn tuyệt đối cho đội ngũ công nhân vận hành.
PSV Valve được sử dụng ở đâu?
Ứng dụng của thiết bị bao phủ hầu hết các lĩnh vực công nghiệp nặng:
Nhà máy hóa chất & Dầu khí: Kiểm soát áp suất trong các tháp chưng cất, bình chứa hóa chất dễ cháy nổ.
Lò hơi & Hệ thống hơi nước: Đảm bảo an toàn cho nồi hơi tại các nhà máy điện, dệt nhuộm.
Hệ thống khí nén: Bảo vệ bình tích áp của máy nén khí công nghiệp.
Thiết bị trao đổi nhiệt: Kiểm soát giãn nở áp suất do thay đổi nhiệt độ.
Thực phẩm & Dược phẩm: Sử dụng vật liệu inox đảm bảo độ sạch và an toàn vệ sinh.
Khi nào cần lắp Pressure Safety Valve?
Bạn bắt buộc phải trang bị thiết bị này nếu hệ thống có:
Bình chịu áp lực, nồi hơi hoặc bình tích khí.
Đường ống vận chuyển lưu chất ở áp suất cao.
Thiết bị trao đổi nhiệt có nguy cơ giãn nở áp suất do thay đổi nhiệt độ đột ngột.
Bất kỳ hệ thống nào mà việc quá áp có thể dẫn đến hậu quả mất an toàn nghiêm trọng.
Những sai lầm thường gặp
Chọn sai áp suất cài đặt (Set Pressure): Khiến van mở quá sớm gây lãng phí năng lượng, hoặc quá muộn gây nguy hiểm.
Không kiểm định định kỳ: Lò xo bị mỏi hoặc đĩa van bị bám bẩn sau thời gian dài sẽ khiến van không thể mở đúng lúc.
Bịt hoặc hạn chế đường xả: Cản trở lưu chất xả ra ngoài sẽ làm mất hoàn toàn chức năng bảo vệ của van.
Lắp sai chiều: Làm mất đi khả năng chịu áp lực tự động của đĩa van.
Cách lựa chọn PSV Valve phù hợp
Hãy thực hiện theo quy trình checklist chuyên gia:
Xác định lưu chất: Hơi, khí hay chất lỏng?
Tính toán Set Pressure: Dựa trên áp suất thiết kế của bình áp lực.
Lưu lượng xả: Tính toán lượng lưu chất cần xả tối đa để chọn kích thước (Orifice size) phù hợp.
Vật liệu: Chọn inox cho môi trường ăn mòn, thép cho môi trường nhiệt độ/áp suất cao.
Chứng nhận: Chỉ mua sản phẩm có tem kiểm định rõ ràng.

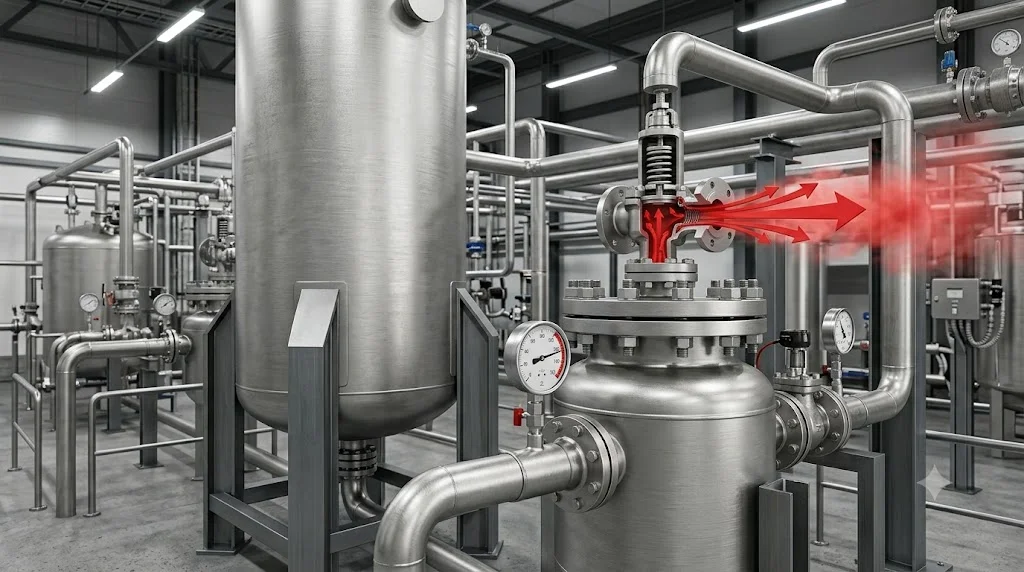

Hướng dẫn lắp đặt
Vị trí: Lắp đặt trên đỉnh bình hoặc đường ống ở vị trí cao nhất để tránh tích tụ chất lỏng gây ăn mòn.
Đường ống: Không lắp bất kỳ van khóa nào ở giữa Pressure Safety Valve và bình chứa, trừ khi được thiết kế theo cụm an toàn chuẩn.
Đường xả: Phải được thiết kế hướng ra khu vực an toàn, đảm bảo thông thoáng, không bị tắc nghẽn.
Cân chỉnh: Sau khi lắp, phải tiến hành kiểm tra rò rỉ và thử nghiệm áp suất thực tế trước khi đưa vào vận hành.
Kiểm định và bảo trì
Kiểm tra định kỳ là "chìa khóa" giữ cho van luôn trong trạng thái sẵn sàng:
Hiệu chuẩn: Kiểm tra áp suất mở thực tế so với Set Pressure (thường định kỳ 12 tháng/lần).
Vệ sinh: Loại bỏ cặn bẩn, rỉ sét bám trên đĩa van và bề mặt làm kín.
Lò xo: Kiểm tra độ đàn hồi, đảm bảo không bị gãy hoặc biến dạng.
Gioăng: Thay thế định kỳ nếu gioăng bị cứng hoặc lão hóa để đảm bảo độ kín.
FAQ
PSV Valve khác gì Safety Valve?
Pressure Safety Valve thường được dùng cho cả khí và hơi, trong khi Safety Valve (van an toàn) truyền thống thường chỉ dùng chuyên biệt cho hơi nước trong nồi hơi.
Pressure Safety Valve có cần kiểm định định kỳ không?
Có, đây là yêu cầu bắt buộc theo quy định về an toàn thiết bị áp lực và phải được thực hiện bởi các đơn vị có chức năng kiểm định.
Bao lâu nên hiệu chuẩn Pressure Safety Valve?
Thông thường là 1 năm một lần, hoặc theo quy định cụ thể của cơ quan chức năng tùy vào điều kiện vận hành.
Có thể dùng Pressure Safety Valve cho chất lỏng không?
Có dòng PSV chuyên dụng cho chất lỏng, nhưng cấu tạo đĩa van sẽ khác với dòng dùng cho khí để tránh hiện tượng va đập thủy lực.
Nên chọn Pressure Safety Valve bằng inox hay thép carbon?
Inox phù hợp môi trường ăn mòn (thực phẩm, hóa chất), còn thép carbon chịu nhiệt tốt và kinh tế hơn cho các hệ thống hơi nóng thông thường.
Kết luận
Việc trang bị PSV Valve không chỉ là một khoản đầu tư để đảm bảo an toàn, mà còn là yếu tố quan trọng giúp doanh nghiệp vận hành ổn định và bền vững. Một thiết bị chất lượng, được lắp đặt đúng quy chuẩn và bảo trì định kỳ sẽ là "bảo hiểm" tốt nhất cho hệ thống áp lực của bạn trước mọi nguy cơ.
