Ball Valve with Nipple: Giải Pháp Kết Nối Nhanh Cho Hệ Thống Công Nghiệp

Trong vận hành các hệ thống đường ống cấp nước, khí nén hay mạng lưới công nghiệp phức tạp, thời gian chết của thiết bị luôn là bài toán đau đầu đối với đội ngũ kỹ thuật. Việc tháo lắp các cụm van truyền thống để bảo trì định kỳ thường tiêu tốn nhiều nhân lực và thời gian dừng máy. Ball valve with nipple (van bi tích hợp đầu nối ren) ra đời như một giải pháp kỹ thuật tinh gọn, giúp tối ưu hóa quy trình lắp đặt và bảo trì. Thay vì phải sử dụng nhiều phụ kiện rời rạc, thiết kế tích hợp này giúp kết nối trực tiếp và nhanh chóng vào đường ống, đảm bảo tính ổn định cao. Bài viết dưới đây sẽ phân tích sâu sắc về cấu tạo, lợi ích và cách lựa chọn van bi inox 304 có gắn nipple ren ở hai đầu để tối ưu hóa hiệu suất cho hệ thống của bạn.

Ball valve with nipple là gì?

Ball valve with nipple là van bi được lắp sẵn đầu nối ren (nipple), giúp kết nối nhanh với đường ống, thuận tiện cho việc lắp đặt, tháo rời và bảo trì trong nhiều hệ thống công nghiệp.

Về bản chất, đây là sự kết hợp giữa dòng van bi cơ bản và một đoạn ống nối ren (nipple) được gia công tích hợp trực tiếp vào thân van. Vai trò của thiết bị trong hệ thống đường ống là đóng ngắt dòng lưu chất một cách nhanh chóng và chính xác. Việc tích hợp sẵn nipple giúp loại bỏ nhu cầu sử dụng các đầu nối trung gian, giảm thiểu các điểm rò rỉ tiềm ẩn và giúp công tác bảo trì trở nên đơn giản hơn bao giờ hết. Đây là giải pháp ưu tiên cho các khu vực lắp đặt có không gian hạn chế hoặc yêu cầu thao tác tháo lắp linh hoạt.

Cấu tạo của ball valve with nipple

Sự tinh tế của thiết kế này nằm ở sự kết nối chặt chẽ giữa các thành phần cơ khí để chịu được áp suất và đảm bảo độ kín.

Mỗi bộ phận đều được tính toán kỹ lưỡng về vật liệu (inox, đồng, thép) nhằm đảm bảo tuổi thọ bền bỉ trong môi trường làm việc khắc nghiệt. Việc sử dụng vật liệu PTFE cho gioăng giúp van chịu được hóa chất và nhiệt độ cao mà không bị biến dạng.

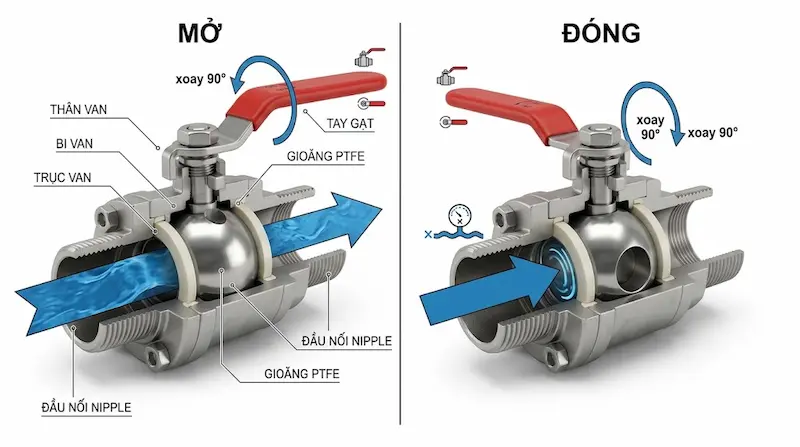

Nguyên lý hoạt động

Nguyên lý hoạt động của thiết bị dựa trên chuyển động xoay của bi van bên trong thân van. Khi tay gạt được xoay một góc 90°, bi van sẽ xoay theo, đưa lỗ xuyên tâm thẳng hàng với lòng ống, cho phép lưu chất đi qua với trở lực cực thấp. Ngược lại, khi tay gạt ở vị trí đóng, mặt kín của bi sẽ áp sát vào gioăng PTFE, ngăn chặn dòng chảy hoàn toàn.

Điểm đáng chú ý là thiết kế này cho phép mở hoàn toàn giúp dòng chảy thông suốt, giảm thiểu tổn thất áp suất (pressure drop) đáng kể so với các loại van cầu hay van cổng. Khi đóng van, lực ép của lưu chất lên bi van càng làm tăng độ kín khít, đảm bảo an toàn tuyệt đối cho hệ thống.

Phân loại van bi inox 304 có gắn nipple ren ở hai đầu

Việc lựa chọn đúng chủng loại van giúp tối ưu hóa chi phí và đảm bảo độ tương thích kỹ thuật:

• Theo vật liệu: Đồng (phổ biến cho nước), Inox 304/316 (chống ăn mòn cho thực phẩm, hóa chất), Thép carbon (cho hệ thống áp cao), và nhựa PVC (cho hệ thống thoát nước, hóa chất nhẹ).

• Theo kiểu ren: Chuẩn ren BSP (ren ống Anh) hoặc NPT (ren ống quốc gia Mỹ), tùy thuộc vào tiêu chuẩn thiết kế của đường ống tại công trình.

• Theo kích thước: Đa dạng từ 1/4" đến 4", đáp ứng hầu hết các quy mô từ nhỏ lẻ đến công nghiệp nặng.

• Theo kiểu vận hành: Bên cạnh tay gạt truyền thống, còn có các tùy chọn khóa an toàn (lockable handle) hoặc các dòng tự động hóa bằng điều khiển điện/khí nén.

Thông số kỹ thuật cần quan tâm

Khi đặt hàng, các kỹ sư cần lưu ý các thông số kỹ thuật cốt lõi để tránh sai sót trong quá trình lắp đặt:

Việc nắm vững các thông số này giúp thiết bị vận hành ổn định trong suốt vòng đời sử dụng, tránh các sự cố như nứt ren hay hở mối nối.

So sánh ball valve with nipple và ball valve thông thường

Việc chuyển đổi sang dòng tích hợp nipple mang lại nhiều ưu điểm vận hành đáng kể:

• Lắp đặt: Nhanh chóng hơn, giảm bớt các thao tác quấn băng tan và khớp nối rời.

• Tháo bảo trì: Dễ dàng tháo rời cụm van mà không làm ảnh hưởng đến cấu trúc đường ống xung quanh.

• Linh hoạt: Cao, đặc biệt tại các vị trí cần bảo trì thường xuyên hoặc không gian chật hẹp.

• Chi phí: Có thể cao hơn một chút về giá thành mua sắm ban đầu, nhưng lại tiết kiệm chi phí nhân công và thời gian bảo trì dài hạn.

Việc chọn dòng van thường có thể giúp tiết kiệm chi phí đầu tư ban đầu, nhưng nếu hệ thống của bạn đòi hỏi sự cơ động, hãy cân nhắc giải pháp tích hợp nipple ngay từ đầu.

Vì sao nên sử dụng van bi inox 304 có gắn nipple ren ở hai đầu?

Sử dụng dòng van này giúp doanh nghiệp giải quyết hiệu quả các vấn đề về bảo trì. Thứ nhất, nó giúp tiết kiệm đáng kể thời gian lắp đặt nhờ việc tích hợp sẵn đầu kết nối. Thứ hai, khả năng hạn chế rò rỉ tại các điểm kết nối là rất cao do số lượng khớp nối rời được giảm thiểu. Đối với các hệ thống cần tháo lắp thường xuyên như nhà máy dược phẩm hay thực phẩm, đây là yếu tố quan trọng để đảm bảo vệ sinh và an toàn. Ngoài ra, tuổi thọ cao và khả năng đóng mở nhanh, nhạy giúp bảo vệ các thiết bị phía sau đường ống khỏi hiện tượng xung áp, giúp kéo dài tuổi thọ cho toàn bộ hệ thống máy bơm và bộ lọc.

Ball valve with nipple được sử dụng ở đâu?

Sự linh hoạt của van bi inox 304 có gắn nipple ren ở hai đầu khiến nó xuất hiện ở hầu hết các lĩnh vực:

• Hệ thống cấp nước & HVAC: Sử dụng trong các đường ống phân phối nước và hệ thống làm mát trung tâm.

• Khí nén: Kiểm soát lưu lượng khí trong các nhà máy sản xuất tự động.

• Công nghiệp thực phẩm & dược phẩm: Nhờ chất liệu inox, van dễ dàng vệ sinh, đáp ứng tiêu chuẩn nghiêm ngặt.

• Dầu khí & Hóa chất: Chịu được môi trường khắc nghiệt nhờ vật liệu cao cấp.

• Hệ thống PCCC: Đảm bảo độ tin cậy trong các tình huống khẩn cấp.

Khi nào nên sử dụng?

Bạn nên ưu tiên sử dụng thiết bị này cho các hệ thống có đặc điểm:

• Đòi hỏi bảo trì định kỳ hoặc vệ sinh thường xuyên.

• Sử dụng đường ống ren cần thi công tốc độ cao.

• Không gian thi công chật hẹp, khó khăn trong việc xoay chuyển dụng cụ.

• Cần một giải pháp tối giản, gọn nhẹ cho các cụm nhánh đường ống.

Những sai lầm thường gặp

• Chọn sai chuẩn ren: Việc nhầm lẫn giữa BSP và NPT là lỗi phổ biến nhất, dẫn đến hở ren và hư hỏng thiết bị.

• Chọn sai vật liệu: Sử dụng van đồng trong môi trường hóa chất sẽ gây ăn mòn nhanh chóng.

• Không kiểm tra áp suất: Sử dụng van có áp định mức thấp hơn áp suất vận hành sẽ gây rủi ro cháy nổ.

• Sai kỹ thuật: Quấn băng tan không đủ hoặc siết ren quá lực làm vỡ ren, gây nứt thân van.

Cách lựa chọn ball valve with nipple phù hợp

Để đảm bảo chọn đúng sản phẩm, hãy tuân thủ checklist:

1. Lưu chất: Nước, hơi, dầu hay hóa chất ăn mòn?

2. Áp suất và nhiệt độ: Đối chiếu với thông số hệ thống.

3. Kích thước: Đo đạc chính xác đường kính danh nghĩa (DN).

4. Chuẩn ren: Xác định chính xác ren hệ Anh hay hệ Mỹ.

5. Vật liệu: Inox 304/316 là ưu tiên cho môi trường sạch.

6. Thương hiệu: Lựa chọn các nhà sản xuất có uy tín và chứng chỉ chất lượng (ISO, CE).

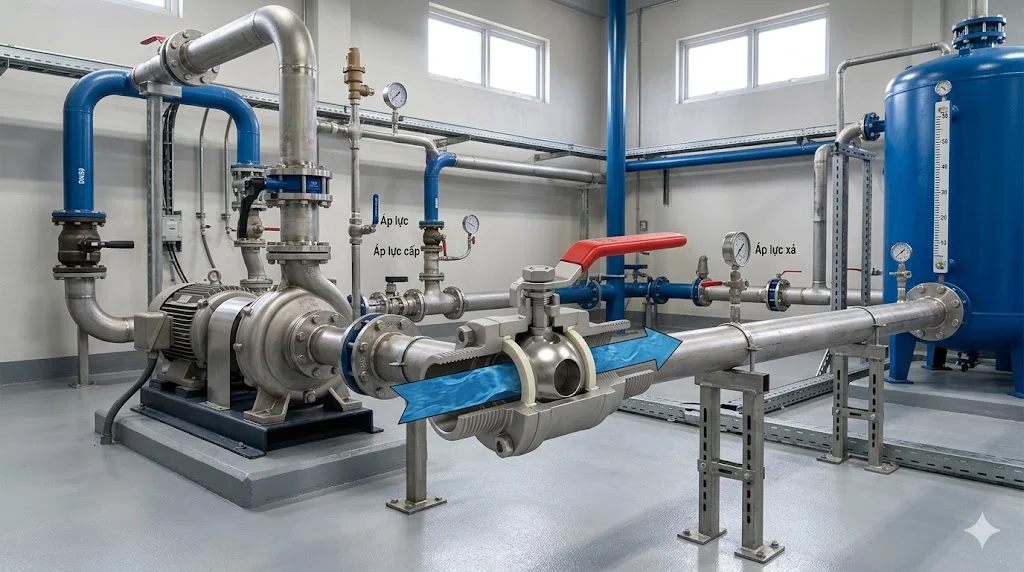

Hướng dẫn lắp đặt

1. Làm sạch ren ống, loại bỏ hoàn toàn bụi bẩn và rỉ sét.

2. Quấn băng tan (băng keo non) theo chiều kim đồng hồ, độ dày vừa phải.

3. Vặn van vào đường ống bằng tay cho đến khi chặt, sau đó dùng cờ lê siết thêm từ 1/2 đến 1 vòng.

4. Kiểm tra rò rỉ bằng cách chạy thử áp lực thấp trước khi vận hành toàn tải.

Bảo trì định kỳ

• Kiểm tra tay gạt: Đảm bảo khả năng xoay 90° mượt mà, không kẹt cứng.

• Độ kín: Quan sát các vị trí đầu nối để phát hiện rò rỉ sớm.

• Vệ sinh: Định kỳ làm sạch cặn bẩn trong lòng van, đặc biệt với hệ thống nước cứng.

• Thay gioăng: Nếu thấy rò rỉ tại trục, cần thay gioăng ngay để tránh hỏng toàn bộ van.

FAQ

Ball valve with nipple khác gì ball valve thông thường?

Van bi inox 304 có gắn nipple ren ở hai đầu được tích hợp sẵn đầu nối ren, giúp việc lắp đặt trực tiếp vào đường ống mà không cần thêm phụ kiện nipple rời, tiết kiệm thời gian và giảm điểm rò rỉ.

Van bi inox 304 có gắn nipple ren ở hai đầu có dùng cho khí nén được không?

Có, hoàn toàn phù hợp. Tuy nhiên cần đảm bảo áp suất khí nén nằm trong ngưỡng cho phép của van.

Nên chọn ren BSP hay NPT?

Tùy thuộc vào tiêu chuẩn đường ống hiện có tại công trình. BSP phổ biến tại Việt Nam và Châu Âu, trong khi NPT phổ biến trong các thiết bị nhập khẩu từ Mỹ.

Inox 304 hay inox 316 tốt hơn?

Inox 316 chứa thêm thành phần Molybdenum, giúp chống ăn mòn tốt hơn hẳn 304 trong môi trường hóa chất hoặc muối biển.

Bao lâu nên bảo trì một lần?

Định kỳ mỗi 6 tháng, hoặc ngay khi phát hiện van bị nặng tay, rò rỉ hoặc hệ thống thay đổi lưu chất vận hành.

Kết luận

Ball valve with nipple là giải pháp kỹ thuật ưu việt, góp phần nâng cao tính chuyên nghiệp và hiệu quả cho bất kỳ hệ thống đường ống công nghiệp nào. Việc đầu tư vào thiết bị phù hợp không chỉ giúp bạn giảm thiểu rủi ro vận hành mà còn tối ưu hóa ngân sách bảo trì lâu dài.
