Van An Toàn DN150: Giải Pháp Bảo Vệ Hệ Thống Công Nghiệp Áp Suất Lớn

Trong vận hành các hệ thống công nghiệp quy mô lớn như lò hơi, trạm khí nén hay đường ống dẫn dầu, áp suất là yếu tố then chốt nhưng cũng tiềm ẩn rủi ro khôn lường. Một sự cố tăng áp đột ngột – dù chỉ trong tích tắc – có thể gây ra hậu quả thảm khốc như nổ lò, vỡ đường ống, gây thiệt hại nặng nề về tài sản và đe dọa trực tiếp đến an toàn tính mạng của người lao động. Khi hệ thống không có cơ chế xả áp tự động, áp suất cực đại sẽ không có lối thoát và tìm cách phá hủy điểm yếu nhất trên đường ống.

Đây chính là lý do van an toàn trở thành thiết bị "sống còn" trong các nhà máy. Với khả năng kiểm soát áp suất vượt ngưỡng một cách chính xác và kịp thời, loại van này đóng vai trò như một chốt chặn cuối cùng, bảo vệ toàn bộ cấu trúc hạ tầng kỹ thuật. Trong bài viết này, chúng ta sẽ đi sâu vào tìm hiểu tầm quan trọng, nguyên lý vận hành và cách lựa chọn van an toàn chuẩn kỹ thuật để đảm bảo hệ thống luôn vận hành an toàn, bền bỉ.

Vì sao van an toàn quan trọng trong hệ thống công nghiệp?

Các hệ thống công nghiệp hiện đại luôn tiềm ẩn nguy cơ mất kiểm soát áp suất do lỗi vận hành, sự cố thiết bị hoặc thay đổi nhiệt độ đột ngột. Trong các lò hơi công nghiệp hay hệ thống khí nén công suất lớn, khi áp suất vượt quá định mức thiết kế, nếu không có thiết bị bảo vệ, nguy cơ nổ là hiện hữu. Những hệ thống này đòi hỏi một lưu lượng xả áp cực kỳ lớn trong thời gian cực ngắn để đưa hệ thống trở về trạng thái cân bằng.

Việc lắp đặt van an toàn không chỉ là yêu cầu bắt buộc theo các tiêu chuẩn kỹ thuật an toàn lao động (như ASME hay API) mà còn là giải pháp quản trị rủi ro chiến lược. Khác với các loại van kích thước nhỏ, van DN150 (tương đương phi 168mm) được thiết kế đặc thù để đáp ứng các lưu lượng xả khổng lồ, đảm bảo rằng ngay cả khi có sự cố nghiêm trọng, toàn bộ áp suất dư thừa sẽ được giải phóng tức thì. Thiếu đi cơ chế xả áp an toàn, mọi hệ thống áp lực cao đều giống như một "quả bom nổ chậm" đang chờ đợi thời điểm bùng phát.

Van an toàn DN150 là gì?

Van an toàn là thiết bị cơ khí chuyên dụng có nhiệm vụ tự động xả lưu chất (hơi, khí hoặc lỏng) ra ngoài môi trường hoặc đường ống thu hồi khi áp suất bên trong hệ thống vượt quá mức cài đặt an toàn. Với đường kính danh nghĩa DN150 (tương đương 6 inch hoặc phi 168mm), thiết bị này được tối ưu hóa cho các hệ thống đường ống công nghiệp có lưu lượng lớn, nơi yêu cầu khả năng giải tỏa áp suất cao trong thời gian tối thiểu để bảo vệ thiết bị đầu cuối.

Đây là thiết bị an toàn thụ động, vận hành dựa trên sự cân bằng lực cơ học mà không cần đến nguồn năng lượng bên ngoài hay hệ thống điều khiển điện tử phức tạp. Sự tin cậy của van an toàn nằm ở thiết kế cơ khí chính xác, giúp nó phản ứng tức thời ngay khi áp suất đạt đến ngưỡng nguy hiểm đã được cài đặt trước đó.

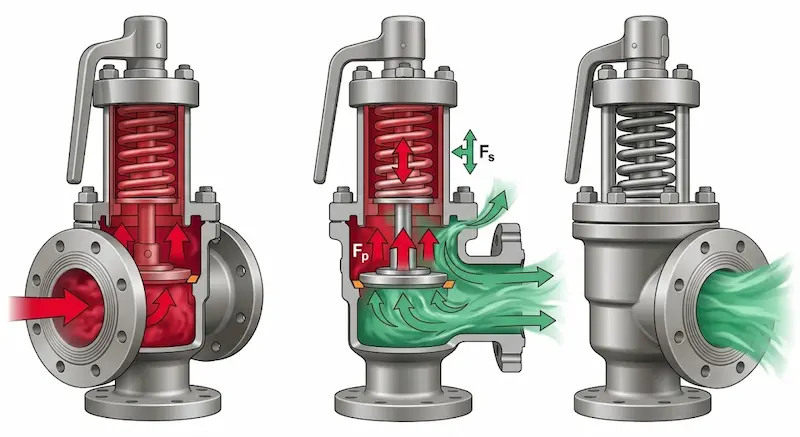

Nguyên lý hoạt động của van an toàn DN150

Nguyên lý cốt lõi của van an toàn dựa trên sự đối trọng giữa áp suất lưu chất và lực nén của lò xo. Ở trạng thái vận hành bình thường, lò xo bên trong van được cài đặt để duy trì một lực nén lớn, giữ chặt đĩa van (disc) trên đế van (seat), ngăn không cho lưu chất rò rỉ ra ngoài.

Khi áp suất trong hệ thống tăng dần vượt quá ngưỡng thiết lập (set pressure), lực đẩy từ môi chất lên đĩa van sẽ thắng được lực nén của lò xo. Lúc này, van tự động mở ra, cho phép lưu chất xả nhanh chóng ra ngoài, từ đó làm giảm áp suất hệ thống xuống dưới mức an toàn. Ngay khi áp suất giảm về mức cho phép, lực đàn hồi của lò xo sẽ đẩy đĩa van quay trở lại vị trí đóng kín ban đầu. Quá trình này diễn ra hoàn toàn tự động, đảm bảo hệ thống luôn được bảo vệ trong mọi tình huống mà không cần sự can thiệp từ con người.

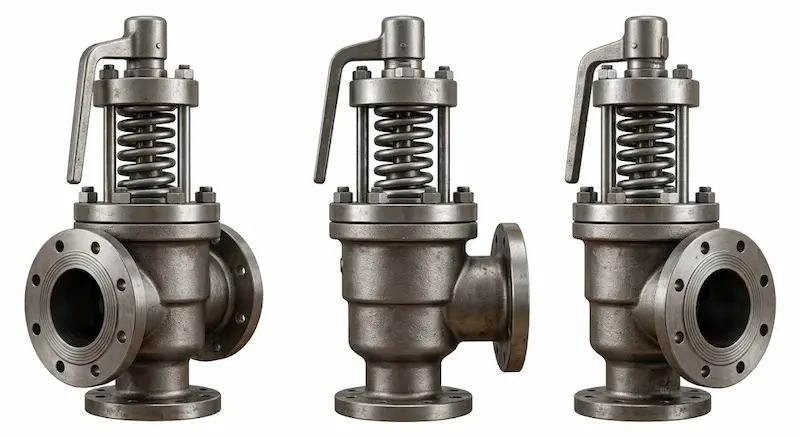

Phân tích chuyên sâu: Cấu tạo và Phân loại

Phân loại van an toàn DN150

Việc phân loại giúp kỹ sư lựa chọn thiết bị phù hợp nhất với môi trường vận hành:

• Theo cơ chế: Phổ biến nhất là loại lò xo (spring type) với độ tin cậy cao. Đối với các hệ thống cần độ chính xác cực cao, van loại Pilot-operated được ưu tiên. Ngoài ra, van tải trọng (lever type) thường thấy trong các ứng dụng lò hơi cũ hoặc yêu cầu đặc thù.

• Theo môi trường: Van an toàn hơi nước (steam safety valve) cần vật liệu chịu nhiệt đặc biệt; van dùng cho hóa chất đòi hỏi inox 316 hoặc lớp lót chống ăn mòn.

• Theo vật liệu thân: Gang, thép carbon (WCB) cho các ứng dụng cơ bản, và thép không gỉ (Inox 304/316) cho môi trường khắc nghiệt hoặc thực phẩm.

Thông số kỹ thuật quan trọng

Để đảm bảo van an toàn hoạt động đúng thiết kế, cần lưu ý các thông số:

• Áp suất làm việc (Pressure Rating): PN16, PN40 hoặc chuẩn Class 150/300.

• Dải nhiệt độ: Thiết kế cho phép hoạt động từ -20°C đến 450°C.

• Kiểu kết nối: Mặt bích (flange) theo chuẩn JIS, ANSI hoặc DIN để tương thích với hệ thống đường ống.

• Hệ số xả (Discharge capacity): Thông số quyết định khả năng giải phóng áp suất của van.

So sánh kích thước van

Việc chọn đúng kích thước van an toàn là cực kỳ quan trọng. Nếu chọn van quá nhỏ (như DN50 hoặc DN100 cho hệ thống công suất lớn), van sẽ không thể xả kịp lưu lượng dư thừa, dẫn đến quá áp cục bộ và gây nguy hiểm. Ngược lại, chọn van quá lớn gây lãng phí chi phí đầu tư.

Ứng dụng thực tế và Sai lầm thường gặp

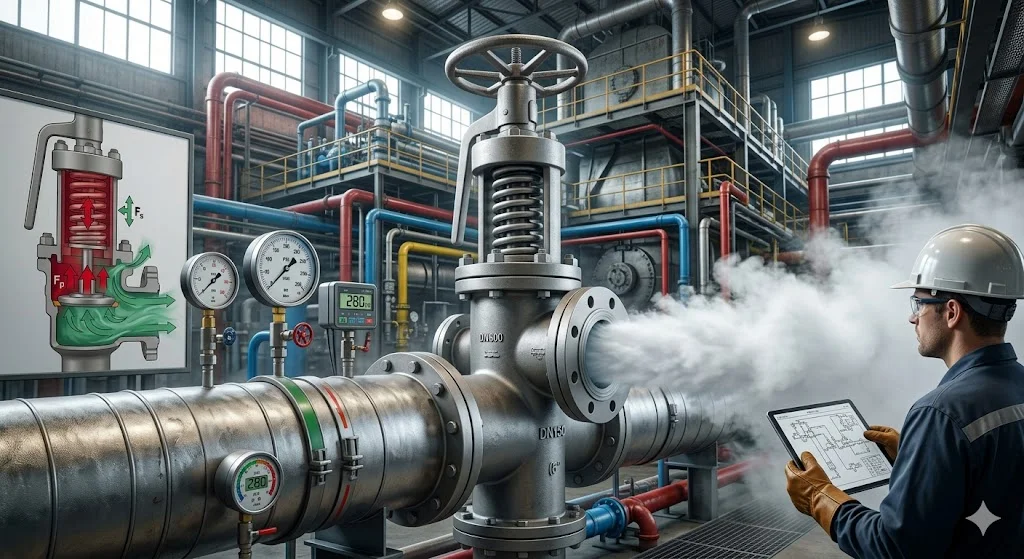

Ứng dụng của van an toàn

Thiết bị này là "trái tim" bảo vệ cho:

• Nhà máy nhiệt điện và các lò hơi công nghiệp công suất lớn.

• Hệ thống lọc hóa dầu (Refinery) và dẫn truyền hóa chất.

• Trạm nén khí công nghiệp, nhà máy giấy và nhà máy thép.

• Các đường ống dẫn áp lực cao giữa các phân xưởng.

Sai lầm thường gặp

Nhiều doanh nghiệp gặp sự cố đáng tiếc do:

1. Chọn sai áp suất cài đặt: Không tính toán đúng áp suất làm việc tối đa cho phép (MAWP).

2. Bỏ qua tính toán lưu lượng xả: Chỉ chọn theo kích thước ống mà không tính đến hệ số xả cần thiết.

3. Lắp ngược: Sai chiều dòng chảy khiến van không thể bung đĩa.

4. Thiếu bảo trì: Để lò xo bị kẹt, rỉ sét khiến van không thể mở khi cần.

Hướng dẫn lựa chọn và Lắp đặt đúng kỹ thuật

Checklist khi chọn mua van

Xác định áp suất hệ thống: Tính toán MAWP để chọn class chịu áp (PN16/PN40).

Xác định lưu lượng xả: Tính toán Discharge Capacity dựa trên công suất hệ thống.

Chọn tiêu chuẩn mặt bích: Đảm bảo khớp với hệ thống đường ống hiện có (ANSI/JIS/DIN).

Vật liệu: Chọn Inox cho môi trường hóa chất/hơi nước nhiệt độ cao.

Chứng chỉ: Ưu tiên sản phẩm có chứng chỉ ASME hoặc API.

Lưu ý khi lắp đặt

• Hướng lắp đặt: Phải lắp thẳng đứng để lò xo hoạt động chính xác theo trọng lực.

• Đường ống xả: Không được bịt kín đầu xả. Phải dẫn lưu chất xả về nơi an toàn.

• Kiểm tra định kỳ: Phải có kế hoạch kiểm tra, test áp suất lò xo mỗi 6–12 tháng/lần.

• Tránh rung động: Cần gia cố đường ống để hạn chế rung động làm ảnh hưởng đến độ chính xác của van.

Câu hỏi thường gặp (FAQ)

Van an toàn DN150 có cần dùng điện không?

Không, thiết bị này hoạt động hoàn toàn bằng cơ học, dựa trên áp lực lưu chất thắng lực lò xo.

DN150 có phải là kích thước lớn trong ngành không?

Đúng, DN150 (phi 168mm) được xếp vào phân khúc van công nghiệp quy mô lớn, dùng cho các hệ thống có lưu lượng cao.

Có thể tự điều chỉnh áp suất cài đặt không?

Có, thông qua vít điều chỉnh (adjusting screw) trên đỉnh van, nhưng công việc này phải do kỹ thuật viên có chuyên môn thực hiện để đảm bảo an toàn.

Bao lâu cần kiểm tra van một lần?

Quy định chung là 6–12 tháng, tùy thuộc vào môi trường vận hành (hơi nước, dầu, hay hóa chất).

Làm sao để biết van đã xả áp?

Khi van xả, thường có tiếng rít lớn và lưu chất được đẩy ra qua đường xả an toàn.

Kết luận

Van an toàn DN150 là thiết bị không thể thay thế trong các hệ thống công nghiệp đòi hỏi độ an toàn cao. Việc đầu tư vào một thiết bị chất lượng, được tính toán kỹ lưỡng về thông số kỹ thuật không chỉ bảo vệ máy móc, tránh những rủi ro nổ hỏng thiết bị mà còn bảo đảm sự vận hành liên tục, hiệu quả cho toàn bộ nhà máy.
