Globe Valve Spirax Sarco: Giải pháp toàn diện cho hệ thống hơi và kiểm soát lưu lượng công nghiệp

Trong môi trường công nghiệp hiện đại, nơi mà mỗi đơn vị hơi nước đều mang giá trị năng lượng quan trọng, việc kiểm soát dòng chảy không còn đơn thuần là "đóng" hay "mở". Đó là bài toán về độ chính xác, khả năng chịu nhiệt và độ bền bỉ trong những điều kiện vận hành khắc nghiệt nhất. Globe valve Spirax Sarco từ lâu đã khẳng định vị thế là lựa chọn hàng đầu của các kỹ sư hệ thống trên toàn thế giới, nhờ vào khả năng điều tiết lưu lượng tinh tế và chất lượng chế tạo vượt trội từ thương hiệu chuyên gia về hơi nước.

Việc sử dụng các dòng van kém chất lượng trong hệ thống hơi thường dẫn đến các hậu quả khó lường như thất thoát nhiệt năng, hiện tượng búa nước gây rung lắc đường ống, và chi phí vận hành tăng vọt do phải sửa chữa, thay thế liên tục. Bài viết này sẽ đi sâu vào phân tích tại sao van yên ngựa lại được tin dùng trong các ngành công nghiệp mũi nhọn, đồng thời cung cấp lộ trình chi tiết để bạn lựa chọn, lắp đặt và bảo trì dòng van này nhằm đạt hiệu suất tối ưu cho nhà máy của mình.

Globe Valve Spirax Sarco là gì?

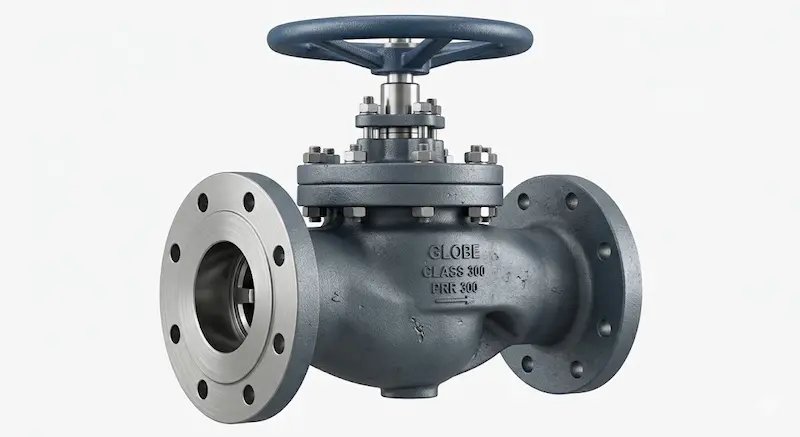

Globe Valve Spirax Sarco là dòng van cầu (hay còn gọi là van yên ngựa) được sản xuất bởi Spirax Sarco – tên tuổi hàng đầu thế giới về các thiết bị kiểm soát hơi nước. Khác biệt với các dòng van đóng mở thông thường, van cầu của Spirax Sarco được thiết kế với cấu trúc thân van dạng hình cầu hoặc hình yên ngựa, nơi lưu chất phải đổi hướng khi đi qua van. Thiết kế này tạo ra một "trở lực" có kiểm soát, cho phép người vận hành điều chỉnh lưu lượng một cách cực kỳ chuẩn xác.

Sản phẩm này không chỉ là một thiết bị cơ khí, mà là kết quả của hàng thập kỷ nghiên cứu về động lực học hơi nước. Với khả năng tương thích cao với hơi bão hòa, nước nóng và khí nén, van yên ngựa đóng vai trò là "trạm điều khiển" quan trọng, giúp tối ưu hóa việc phân bổ năng lượng trong các hệ thống trao đổi nhiệt, quy trình tiệt trùng hay các hệ thống cấp hơi công nghiệp. Đây chính là tiêu chuẩn mà các kỹ sư luôn hướng tới để đạt được sự cân bằng giữa hiệu suất và độ an toàn.

Nguyên lý hoạt động của Globe Valve Spirax Sarco

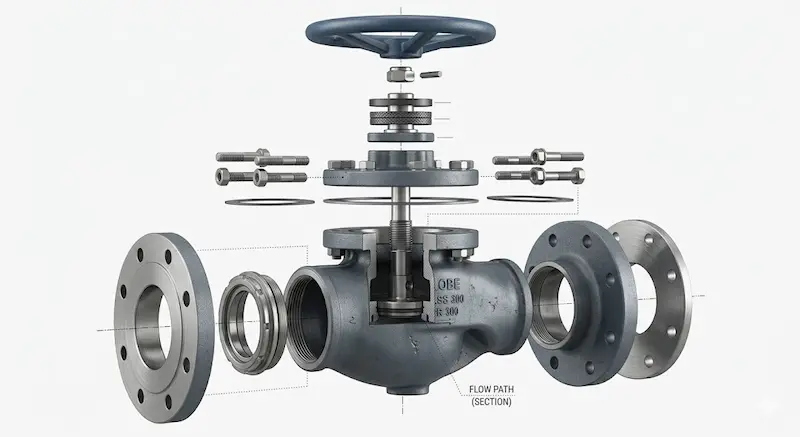

Cơ chế cốt lõi của một chiếc van yên ngựa nằm ở chuyển động tịnh tiến của đĩa van (disc). Khi bạn tác động lực vào tay quay (hoặc thiết bị điều khiển), trục van sẽ di chuyển thẳng đứng, nâng hoặc hạ đĩa van so với ghế van (seat).

Khác với van bi hay van cổng vốn được thiết kế để mở hoàn toàn, van cầu được sinh ra để điều tiết. Khi đĩa van nằm gần ghế van, khe hở nhỏ tạo ra áp suất chênh lệch giúp kiểm soát lưu lượng dòng chảy theo ý muốn.

• Độ ổn định tuyệt đối: Cấu trúc hình học giúp triệt tiêu hiện tượng rung lắc thường thấy trong các đường ống hơi có tốc độ cao.

• Độ kín hoàn hảo: Thiết kế ghế van và đĩa van được gia công chính xác, kết hợp với vật liệu làm kín chuyên dụng, ngăn chặn hoàn toàn hiện tượng rò rỉ hơi ra môi trường.

• Điều khiển chính xác: Khả năng thay đổi lưu lượng tuyến tính giúp bạn đạt được nhiệt độ và áp suất mong muốn cho quy trình sản xuất.

Phân tích chuyên sâu: Tại sao Spirax Sarco chiếm ưu thế?

Các dòng Globe Valve Spirax Sarco phổ biến

Spirax Sarco không cung cấp một giải pháp "đóng đinh" cho tất cả, thay vào đó là một hệ sinh thái sản phẩm đa dạng:

• Phân loại theo vật liệu: Tùy vào môi trường, bạn có thể chọn thân van bằng gang (độ bền cao, chi phí tốt), thép đúc (chịu áp lực khủng khiếp cho hơi nóng cao áp), hoặc Inox 316 (chống ăn mòn tuyệt đối cho các ngành hóa chất, dược phẩm).

• Phân loại theo kết nối: Từ kết nối ren nhỏ gọn cho các hệ thống phụ, cho đến mặt bích tiêu chuẩn công nghiệp (ANSI, JIS, DIN) hay kết nối hàn đối đầu để đảm bảo độ bền vĩnh cửu.

• Phân loại theo phương thức vận hành: Ngoài tay quay thủ công truyền thống, Spirax Sarco dẫn đầu với các dòng van điều khiển điện hoặc khí nén, cho phép tích hợp vào hệ thống PLC/SCADA để vận hành hoàn toàn tự động.

Thông số kỹ thuật quan trọng cần lưu ý

Để globe valve Spirax Sarco đạt hiệu suất "đỉnh", bạn cần hiểu sâu về các thông số sau:

• DN (Size): Kích thước đường kính danh nghĩa từ DN15 đến DN300, phải phù hợp với thiết kế ống để tránh sụt áp.

• Pressure Rating (PN): Định mức áp suất làm việc. Bạn phải chọn van có PN cao hơn áp suất vận hành tối đa của lò hơi để tránh nguy cơ phá hủy thiết bị.

• Cv/Kv: Hệ số lưu lượng. Đây là "chìa khóa" để xác định van có đủ khả năng cấp hơi cho thiết bị tiêu thụ hay không. Một chiếc van có Cv quá thấp sẽ gây nghẽn dòng, trong khi quá cao sẽ gây lãng phí năng lượng điều khiển.

• Flow Direction: Hướng dòng chảy. Spirax Sarco luôn yêu cầu lắp đặt theo hướng mũi tên trên thân van để đảm bảo đĩa van không bị va đập bởi áp lực hơi.

So sánh Globe Valve với Gate Valve và Ball Valve

Việc sử dụng sai loại van là lỗi thường gặp nhất trong vận hành hệ thống hơi.

Như vậy, nếu bạn đang tìm kiếm một thiết bị để điều chỉnh nhiệt độ cho lò sấy hay dàn trao đổi nhiệt, globe valve Spirax Sarco là lựa chọn duy nhất đúng đắn thay vì các loại van khác.

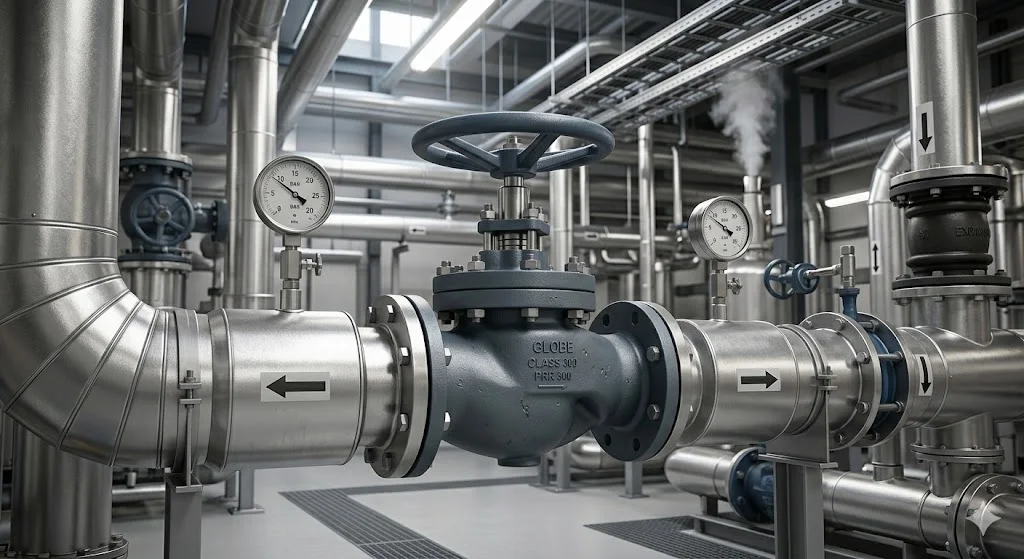

Ứng dụng thực tế và sai lầm chết người cần tránh

Các ngành công nghiệp không thể thiếu

• Nhà máy thực phẩm & Đồ uống: Cần sự ổn định nhiệt độ chính xác cho quá trình thanh trùng, nấu và sấy.

• Dược phẩm & Y tế: Đòi hỏi các loại van Inox cao cấp, đảm bảo sự sạch sẽ và an toàn tuyệt đối.

• Dệt nhuộm & Giặt là công nghiệp: Hệ thống hơi đòi hỏi phải điều tiết áp suất liên tục để duy trì chất lượng vải.

• Nhà máy điện & Lò hơi: Nơi mọi thiết bị đều phải đáp ứng các tiêu chuẩn khắt khe nhất về an toàn áp lực.

Những sai lầm thường gặp trong lựa chọn và vận hành

1. "Cố đấm ăn xôi" chọn sai kích thước: Việc chọn van DN25 cho đường ống DN50 chỉ vì tiết kiệm chi phí sẽ gây ra tổn thất áp suất (pressure drop) khủng khiếp, làm giảm hiệu suất lò hơi của toàn nhà máy.

2. Bỏ qua vật liệu: Sử dụng van gang cho hơi quá nhiệt hoặc hơi ăn mòn sẽ khiến van bị "ăn mòn hóa học" chỉ sau vài tháng vận hành.

3. Lắp ngược dòng chảy: Nhiều kỹ thuật viên bỏ qua mũi tên "Flow Arrow" trên thân van. Lắp ngược không chỉ gây tiếng ồn lớn mà còn làm đĩa van bị rung lắc mạnh, dẫn đến hỏng ghế van rất nhanh.

4. Không thực hiện bảo trì định kỳ: Van hơi cần được kiểm tra gioăng Packing và độ mòn của đĩa van. Đừng đợi đến khi hơi rò rỉ mù mịt mới bắt đầu kiểm tra.

Checklist chọn và bảo trì van yên ngựa

Các bước chọn van chuẩn xác

1. Xác định môi chất: Hơi bão hòa, hơi quá nhiệt hay nước nóng?

2. Kiểm tra áp suất và nhiệt độ: Luôn tính dư 10-20% so với thông số thực tế tại điểm lắp đặt.

3. Chọn vật liệu: Dựa trên yêu cầu ngành hàng và mức độ ăn mòn.

4. Chọn tiêu chuẩn kết nối: Kiểm tra mặt bích hiện có trên đường ống (DIN, ANSI, JIS).

5. Xác định phương thức vận hành: Cần điều khiển tự động hay tay quay thủ công?

Quy trình bảo trì "vàng"

• Lắp đặt: Luôn sử dụng ron đệm chuẩn cho mặt bích. Tuyệt đối không siết quá lực tay quay.

• Vận hành: Thực hiện kiểm tra rò rỉ bằng mắt thường và lắng nghe âm thanh bất thường (tiếng rít của hơi) sau khi lắp đặt.

• Bảo trì: Định kỳ 6 tháng kiểm tra trục van và Packing. Nếu thấy có dấu hiệu hơi thoát ra ở trục, chỉ cần siết nhẹ ốc Packing. Nếu tình trạng vẫn tiếp diễn, cần thay thế bộ Packing mới.

Câu hỏi thường gặp (FAQ)

1. Globe Valve Spirax Sarco có thể dùng cho nước lạnh được không?

Được, nhưng đây là sự lãng phí về mặt chi phí vì van cầu được tối ưu hóa cho hơi nước và môi chất nóng. Với nước lạnh, van bi hoặc van bướm sẽ kinh tế hơn.

2. Tại sao tôi nên mua Spirax Sarco thay vì các thương hiệu rẻ hơn?

Chi phí của van Spirax Sarco nằm ở độ chính xác của ghế van và đĩa van. Các loại van rẻ tiền thường bị rò rỉ sau vài trăm lần đóng mở, dẫn đến lãng phí hơi nước khổng lồ – thứ mà bạn phải trả tiền mỗi ngày dưới dạng chi phí nhiên liệu.

3. Có thể thay thế Gate Valve bằng Globe Valve được không?

Trong các vị trí cần điều tiết lưu lượng, việc thay thế là bắt buộc. Tuy nhiên, nếu bạn chỉ cần đóng ngắt dòng chảy hoàn toàn và không gian hạn chế, van cổng có thể là phương án thay thế.

4. Spirax Sarco có hỗ trợ các chứng chỉ quốc tế không?

Có, toàn bộ các dòng van công nghiệp của Spirax Sarco đều đáp ứng các chứng chỉ an toàn như ASME, ISO, CE, đảm bảo uy tín cho mọi hệ thống áp lực cao.

5. Làm sao để phân biệt hàng chính hãng?

Hãy kiểm tra tem nhãn, giấy chứng nhận xuất xứ (CO/CQ) và đặc biệt là độ tinh xảo của các chi tiết đúc cũng như mã số serial trên thân van.

Kết luận

Globe valve Spirax Sarco không chỉ là một thiết bị kiểm soát lưu lượng, mà là một khoản đầu tư chiến lược cho sự ổn định của hệ thống hơi. Việc chọn đúng model, lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp bạn tối ưu hóa hiệu suất truyền nhiệt, giảm thiểu chi phí nhiên liệu và đảm bảo sự an toàn tuyệt đối cho người lao động.
