Gate valve 3 4 inch: Giải pháp tối ưu cho hệ thống đường ống và những lưu ý kỹ thuật

Trong quá trình vận hành hệ thống đường ống dân dụng và công nghiệp, sự cố rò rỉ nước tại các khớp nối hoặc tình trạng sụt áp đột ngột thường xuyên xảy ra. Nhiều kỹ thuật viên và chủ đầu tư do chủ quan đã lựa chọn gate valve 3 4 inch dựa trên cảm tính thay vì các tiêu chuẩn kỹ thuật nghiêm ngặt. Hệ quả là hệ thống vận hành không ổn định, gây tắc nghẽn dòng chảy, thậm chí hư hỏng toàn bộ đường ống dẫn đến chi phí sửa chữa đắt đỏ.

Gate valve 3/4 inch (van cổng DN20) là thiết bị giữ vai trò “người gác đền” trong các hệ thống áp lực từ thấp đến trung bình. Việc hiểu rõ bản chất, thông số và cách lắp đặt loại van này không chỉ đảm bảo hiệu suất vận hành bền bỉ mà còn giúp tối ưu hóa ngân sách. Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu từ chuyên gia để bạn đưa ra lựa chọn chính xác nhất.

Gate valve 3 4 inch trong hệ thống đường ống hiện đại

Tình trạng rò rỉ nước trong các hệ thống dân dụng hay các nhánh nhỏ của đường ống công nghiệp thường bắt nguồn từ việc chọn sai loại van hoặc kích thước không phù hợp. Khi bạn lắp đặt một chiếc van không tương thích với áp lực thực tế, hệ thống sẽ phải đối mặt với nguy cơ sụt giảm áp suất hoặc tắc nghẽn dòng chảy do thiết kế van không đảm bảo lưu lượng yêu cầu.

Nhiều người dùng phổ thông thường mắc sai lầm khi chọn van cổng DN20 chỉ vì thấy nó "vừa mắt" mà bỏ qua các thông số về áp suất định mức (PN) hay vật liệu cấu tạo. Thực tế, đây là loại van cổng phổ biến nhất trong các hệ thống nước sạch và công nghiệp nhẹ, nhưng nó chỉ phát huy hiệu quả tối đa khi được lắp đặt đúng tiêu chuẩn. Hiểu rõ cấu tạo và nguyên lý của loại van này chính là bước đầu tiên để bạn kiểm soát hệ thống đường ống của mình một cách chuyên nghiệp.

Gate valve 3 4 inch là gì?

Gate valve (hay còn gọi là van cổng ) là thiết bị cơ khí chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng chảy lưu chất bằng cách nâng hoặc hạ đĩa van theo phương vuông góc với hướng dòng chảy. Kích thước 3/4 inch (tương đương với đường kính danh nghĩa DN20) là kích thước cực kỳ thông dụng, đáp ứng tốt cho các đường ống có đường kính ngoài khoảng 27mm.

Loại van này thường được ưu tiên sử dụng trong các môi trường đặc thù như:

• Hệ thống nước sạch: Cấp nước cho dân dụng hoặc các tòa nhà nhỏ.

• Hệ thống PCCC quy mô nhỏ: Kiểm soát các đường ống nhánh.

• Công nghiệp nhẹ: Các đường dẫn dầu, nước trong quy trình sản xuất không yêu cầu điều tiết lưu lượng liên tục.

Nguyên lý hoạt động của gate valve

Cơ chế vận hành của van dựa trên sự chuyển động tịnh tiến của đĩa van thông qua tay quay và trục van. Khi tác động lực vào tay quay, trục van sẽ kéo đĩa van di chuyển lên xuống.

Điểm khác biệt cốt lõi của van cổng DN20 là thiết kế dạng cổng (gate). Khi van mở hoàn toàn, đĩa van sẽ rời khỏi vị trí dòng chảy, tạo ra một không gian thông suốt. Điều này giúp giảm thiểu tối đa tổn thất áp lực (pressure drop) so với các dòng van khác. Tuy nhiên, cần lưu ý: van cổng không được thiết kế để điều tiết dòng chảy. Việc mở van một nửa sẽ khiến đĩa van rung lắc dưới áp lực dòng chảy, gây hư hỏng bề mặt làm kín và nhanh chóng dẫn đến rò rỉ.

Phân loại gate valve 3/4 inch phổ biến

Để đáp ứng các nhu cầu khác nhau, thị trường hiện cung cấp nhiều biến thể của loại van này dựa trên vật liệu và kiểu kết nối:

• Theo vật liệu:

  • Gang: Thường dùng cho hệ thống nước sạch quy mô lớn hoặc hạ tầng đô thị nhờ chi phí hợp lý.

  • Inox (SS304/316): Độ bền vượt trội, chống ăn mòn hóa học, phù hợp với các môi trường khắc nghiệt.

  • Đồng: Lựa chọn tối ưu cho hệ thống dân dụng, chịu nhiệt và áp lực tốt trong các công trình nhà ở.

• Theo kiểu kết nối:

  • Kết nối ren (Threaded): Phổ biến nhất cho kích thước 3/4 inch, dễ dàng lắp đặt trong các không gian hẹp.

  • Kết nối mặt bích (Flanged): Thường gặp trong các hệ thống công nghiệp đòi hỏi sự chắc chắn và dễ dàng tháo lắp để bảo trì.

Thông số kỹ thuật quan trọng

Khi chọn mua van cổng DN20, bạn cần chú ý các thông số kỹ thuật then chốt:

• Đường kính danh nghĩa: DN20 (3/4 inch).

• Áp suất làm việc: Thường đạt chuẩn PN10 – PN25 (tương ứng với 10 đến 25 bar).

• Dải nhiệt độ: Thông thường từ -10°C đến 200°C tùy theo vật liệu gioăng làm kín và thân van.

• Tiêu chuẩn sản xuất: JIS, ANSI hoặc DIN (đảm bảo tính đồng bộ với hệ thống hiện có).

So sánh gate valve và ball valve

Sự nhầm lẫn giữa gate valve và ball valve là rất phổ biến. Trong khi gate valve đóng mở chậm, ít gây ra hiện tượng búa nước và tối ưu áp suất, thì ball valve (van bi) lại đóng mở nhanh và phù hợp cho việc thao tác thường xuyên. Nếu hệ thống của bạn cần sự ổn định và ít khi phải đóng mở, gate valve là lựa chọn số 1. Ngược lại, nếu cần thao tác đóng mở liên tục, hãy cân nhắc sử dụng van bi.

Tại sao chọn đúng kích thước 3/4 inch lại quan trọng?

Việc lắp đặt một chiếc van không chuẩn kích thước không chỉ là lỗi kỹ thuật nhỏ mà là sự sai lầm về hệ thống. Một chiếc van quá nhỏ so với đường ống sẽ tạo ra "nút thắt cổ chai", làm giảm áp suất hệ thống và gây nghẽn dòng. Ngược lại, van quá lớn sẽ gây lãng phí chi phí đầu tư, vật liệu và thậm chí không thể kết nối chặt chẽ với đường ống, dẫn đến rò rỉ ngay tại điểm tiếp giáp.

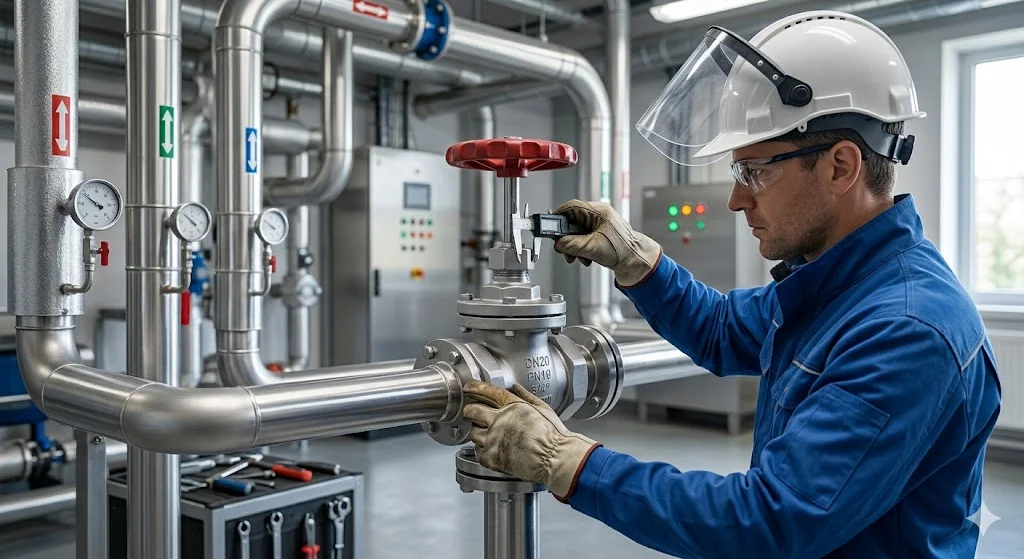

Ứng dụng thực tế và sai lầm thường gặp

Khi nào nên sử dụng?

Van cổng DN20 được ứng dụng rộng rãi trong:

• Hệ thống cấp nước dân dụng: Các đường ống chính dẫn nước vào nhà hoặc phân nhánh tới các khu vực.

• Đường ống phụ trong nhà máy: Kiểm soát dòng chảy của nước sạch, dầu nhẹ.

• HVAC: Hệ thống điều hòa trung tâm đòi hỏi sự ổn định áp suất.

Sai lầm "chết người" cần tránh

1. Dùng van để điều tiết lưu lượng: Như đã phân tích, van cổng chỉ dùng để đóng hoặc mở hoàn toàn. Việc cố tình điều tiết sẽ làm hỏng đĩa van.

2. Chọn vật liệu không đúng môi trường: Sử dụng van đồng cho môi trường chứa hóa chất có tính ăn mòn mạnh sẽ khiến van bị oxy hóa nhanh chóng.

3. Bỏ qua áp suất định mức: Luôn kiểm tra thông số PN. Việc lắp van PN10 vào hệ thống chịu áp 16 bar sẽ dẫn đến nguy cơ nứt vỡ thân van vô cùng nguy hiểm.

Hướng dẫn lắp đặt và bảo trì

Checklist chọn van chuẩn chuyên gia

• Xác định môi trường: Nước sạch, khí hay hóa chất?

• Kiểm tra áp suất: Đảm bảo PN của van cao hơn áp suất vận hành tối đa của hệ thống.

• Chọn vật liệu: Inox cho môi trường ăn mòn, đồng hoặc gang cho nước sạch dân dụng.

• Kiểu kết nối: Ưu tiên nối ren cho đường ống 3/4 inch dân dụng để tiết kiệm diện tích.

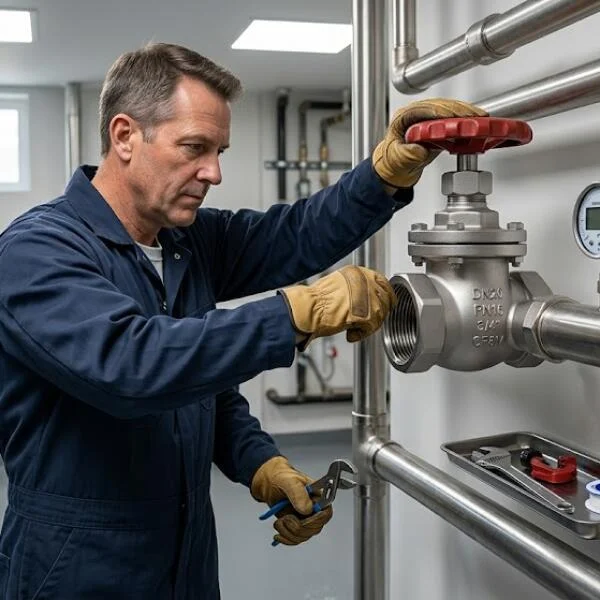

Lưu ý quan trọng khi lắp đặt

Khi lắp đặt, cần đảm bảo không siết ren quá lực làm nứt thân van. Hãy sử dụng băng tan hoặc keo chuyên dụng cho các mối nối ren. Đặc biệt, hãy kiểm tra chiều dòng chảy (nếu van có đánh dấu chiều mũi tên) và thực hiện bảo trì định kỳ 6–12 tháng/lần bằng cách tra dầu vào trục van để đảm bảo van luôn vận hành trơn tru, không bị kẹt cứng do cặn bẩn.

Câu hỏi thường gặp về van cổng DN20

Gate valve 3 4 inch dùng cho nước nóng được không?

 Có, nhưng bạn cần chọn dòng van bằng inox hoặc đồng chất lượng cao, có khả năng chịu nhiệt tốt (gioăng Teflon hoặc cao su chịu nhiệt).

Van cổng có dùng để điều chỉnh lưu lượng được không?

 Tuyệt đối không. Van cổng chỉ được thiết kế để đóng hoặc mở hoàn toàn dòng chảy.

DN20 có giống 3/4 inch không?

 Chính xác. DN20 là tiêu chuẩn quốc tế cho đường kính danh nghĩa tương đương với kích thước 3/4 inch.

Loại nào bền hơn: inox hay đồng?

 Inox (SS304/316) vượt trội hơn hẳn về độ bền, khả năng chịu ăn mòn và tuổi thọ trong mọi môi trường so với van đồng.

Bao lâu cần thay van?

 Với điều kiện lắp đặt đúng, tuổi thọ trung bình của một chiếc van cổng chất lượng tốt từ 5–10 năm.

Kết luận

Gate valve 3 4 inch không chỉ là một linh kiện nhỏ trong hệ thống đường ống mà là yếu tố quyết định sự ổn định và hiệu suất làm việc của toàn bộ công trình. Việc hiểu rõ cách chọn lựa vật liệu, áp suất và tuân thủ quy trình lắp đặt sẽ giúp bạn tránh được những rủi ro không đáng có, đồng thời tối ưu hóa chi phí bảo trì về lâu dài.

Để tối ưu hóa hiệu quả hệ thống, yếu tố quyết định không nằm ở giá thành rẻ, mà nằm ở việc chọn đúng vật liệu tương thích với lưu chất, áp suất làm việc (PN) phù hợp với hạ tầng và tiêu chuẩn kết nối chính xác. Một chiếc van được lựa chọn đúng và lắp đặt chuẩn chỉnh sẽ là khoản đầu tư thông minh giúp hệ thống của bạn vận hành bền bỉ từ 5–10 năm.
