Bellows Valve là gì? Giải pháp chống rò rỉ tuyệt đối cho hệ thống công nghiệp

Trong các hệ thống công nghiệp hiện đại, rò rỉ lưu chất không chỉ là một vấn đề kỹ thuật đơn thuần mà còn là mối đe dọa trực tiếp đến an toàn lao động và hiệu quả vận hành. Đặc biệt, đối với các hệ thống hơi nóng, dầu truyền nhiệt hoặc môi trường hóa chất độc hại, chỉ cần một lượng rò rỉ nhỏ tại trục van cũng có thể dẫn đến hậu quả nghiêm trọng, từ mất mát năng lượng đến các sự cố cháy nổ nguy hiểm. Chính vì vậy, Bellows Valve đã ra đời như một lời giải hoàn hảo cho bài toán làm kín, mang lại khả năng ngăn ngừa rò rỉ gần như tuyệt đối mà các loại van truyền thống không thể thực hiện được.

Việc ứng dụng van ống xếp vào dây chuyền sản xuất không chỉ giúp doanh nghiệp tối ưu hóa chi phí vận hành thông qua việc giảm thiểu thất thoát lưu chất mà còn kéo dài tuổi thọ thiết bị đáng kể. Bài viết này sẽ phân tích chi tiết về cấu tạo, nguyên lý hoạt động và những tiêu chuẩn kỹ thuật quan trọng mà các kỹ sư cần nắm vững khi lựa chọn dòng van đặc thù này cho hệ thống của mình.

Vì sao Bellows Valve ngày càng được sử dụng rộng rãi?

Sự phổ biến của Bellows Valve (hay còn gọi là van ống xếp) bắt nguồn từ nhu cầu khắt khe của các quy trình công nghiệp đòi hỏi độ sạch, độ an toàn và sự chính xác tuyệt đối. Trong các thiết bị van thông thường, trục van di chuyển qua hệ thống Packing (gioăng chèn) để đóng mở. Qua thời gian vận hành ở nhiệt độ và áp suất cao, lớp Packing này dần bị mài mòn, gây ra hiện tượng rò rỉ không thể tránh khỏi tại cổ trục van.

Ngược lại, van ống xếp giải quyết triệt để nhược điểm này bằng cách sử dụng một ống xếp kim loại (bellows) làm kín hoàn toàn giữa phần trục chuyển động và môi trường bên ngoài. Cơ chế này tạo ra một rào cản vật lý cố định, ngăn chặn hoàn toàn sự tiếp xúc giữa lưu chất bên trong và không khí bên ngoài. Nhờ đó, van không chỉ đạt được độ kín khí tối ưu mà còn giúp giảm thiểu tối đa nhu cầu bảo trì định kỳ, trở thành giải pháp ưu việt cho các hệ thống đòi hỏi khắt khe nhất.

Bellows Valve là gì?

Van ống xếp (Bellows Seal Valve) là loại van công nghiệp sử dụng cấu trúc ống xếp kim loại (bellows) để tạo lớp làm kín giữa trục van và nắp van. Ống xếp này đóng vai trò như một bức tường ngăn cách linh hoạt, giãn nở hoặc co lại theo chuyển động lên xuống của trục van trong quá trình vận hành, giúp ngăn ngừa rò rỉ lưu chất tuyệt đối ra môi trường bên ngoài.

Định nghĩa một cách chuyên sâu, đây là dòng van được thiết kế để khắc phục những hạn chế của hệ thống làm kín bằng Packing truyền thống. Bằng cách sử dụng hợp kim có khả năng đàn hồi tốt và độ bền mỏi cao, van ống xếp tạo ra một môi trường làm việc cô lập hoàn toàn cho trục van, giúp nó hoạt động ổn định trong các điều kiện khắc nghiệt như áp suất cao, nhiệt độ cực thấp hoặc trong các môi trường chứa hóa chất nguy hại, gas độc mà không làm mất đi tính toàn vẹn của hệ thống đường ống.

Nguyên lý hoạt động của Bellows Valve

Cơ chế vận hành của van ống xếp dựa trên sự kết hợp nhịp nhàng giữa trục van và ống xếp kim loại:

• Khi người vận hành tác động lực vào tay quay, trục van thực hiện chuyển động tịnh tiến lên xuống.

• Ống xếp (bellows) được hàn kín một đầu vào trục van và đầu còn lại vào nắp van (bonnet), nhờ đó nó co giãn theo nhịp của trục mà không hề bị nứt gãy.

• Cấu trúc này tạo thành hàng rào ngăn cách lưu chất 100%. Dù trục van có chuyển động bao nhiêu lần, lưu chất cũng không thể thoát ra ngoài theo khe trục.

• Trong trường hợp hiếm hoi ống xếp bị hỏng, các nhà sản xuất vẫn thiết kế một lớp Packing dự phòng (backup packing) phía trên để đảm bảo an toàn tuyệt đối cho người vận hành.

Phân tích chuyên sâu về cấu tạo và kỹ thuật

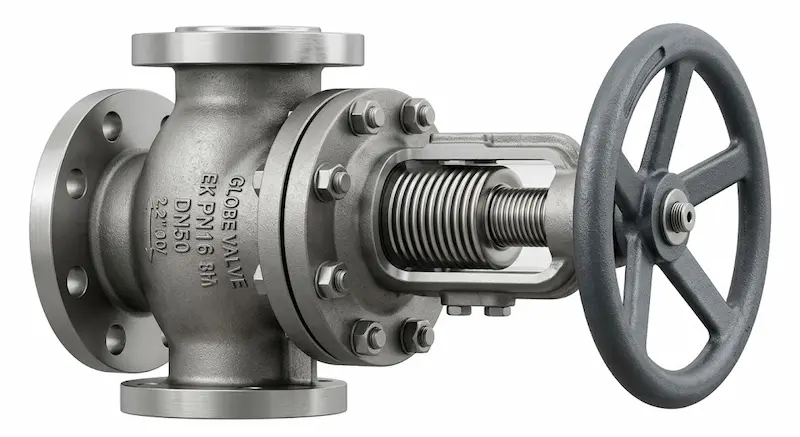

Cấu tạo của van ống xếp

Một bộ van ống xếp tiêu chuẩn được cấu thành từ những bộ phận chính với vai trò riêng biệt:

• Thân van (Body): Chứa lưu chất, được đúc nguyên khối để chịu áp lực.

• Ống xếp (Bellows): Trái tim của van, làm từ Inox chuyên dụng để chịu được hàng chục nghìn chu kỳ co giãn.

• Trục van (Stem): Truyền lực từ tay quay đến đĩa van.

• Đĩa van (Disc) và Ghế van (Seat): Thực hiện nhiệm vụ chặn dòng chảy chính.

• Packing dự phòng (Secondary Packing): Lớp bảo vệ bổ sung nếu ống xếp kim loại gặp sự cố.

Phân loại van ống xếp

Dựa trên yêu cầu lắp đặt và môi trường, van có thể được phân loại đa dạng:

• Theo vật liệu: Gang (cho nước/hơi phổ thông), thép đúc và Inox 304/316 (cho các ứng dụng hóa chất hoặc hơi áp lực cao).

• Theo kết nối: Kết nối mặt bích (phổ biến trong công nghiệp), kết nối ren (hệ thống nhỏ) hoặc hàn (độ kín tuyệt đối).

• Theo môi trường: Phân loại theo mục đích sử dụng như van hơi, van dầu nóng, van hóa chất hoặc van khí gas.

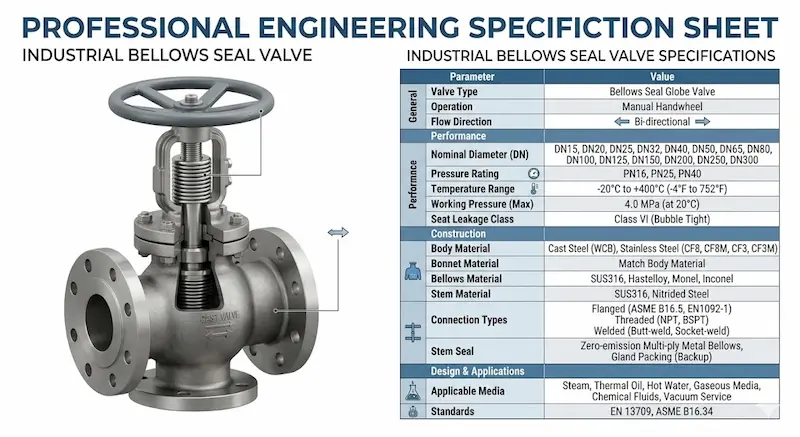

Thông số kỹ thuật quan trọng cần nắm vững

Việc hiểu rõ thông số giúp kỹ sư lựa chọn thiết bị chính xác:

• DN (Kích thước): Từ DN15 đến DN300, phải chọn phù hợp với kích thước đường ống hiện có.

• PN (Pressure Rating): Thông thường từ PN16 đến PN40 hoặc cao hơn theo tiêu chuẩn ANSI Class.

• Nhiệt độ: Khả năng chịu nhiệt của vật liệu làm kín và thân van (có thể lên tới 400°C - 500°C đối với van thép đúc).

• Bellows Material: Chất liệu ống xếp (thường là Inox 316Ti hoặc Incoloy để chịu nhiệt và chống ăn mòn).

Bảng so sánh: Bellows Valve và Globe Valve thông thường

Tiêu chí	Bellows Valve	Globe Valve thông thường
Khả năng chống rò rỉ	Tuyệt đối	Tương đối
Cơ chế làm kín	Ống xếp + Packing	Packing (gioăng chèn)
Tuổi thọ	Rất cao	Trung bình
Độ an toàn (Hơi/Hóa chất)	Rất cao	Thấp hơn
Giá thành	Cao hơn	Phổ thông

Việc sử dụng van ống xếp giúp loại bỏ rủi ro mài mòn Packing, giảm thiểu chi phí bảo trì định kỳ và đảm bảo an toàn tối đa cho môi trường làm việc, đặc biệt là trong các khu vực cần tránh hoàn toàn sự rò rỉ hóa chất.

Ứng dụng thực tế và sai lầm thường gặp

Van ống xếp được sử dụng ở đâu?

Loại van này là lựa chọn bắt buộc trong:

• Hệ thống hơi nước công nghiệp: Nơi cần tránh hiện tượng thất thoát năng lượng.

• Lò hơi & Dầu truyền nhiệt: Điều kiện vận hành nhiệt độ cao mà gioăng cao su/packing thông thường sẽ nhanh chóng bị lão hóa.

• Nhà máy hóa chất & Dược phẩm: Nơi lưu chất độc hại hoặc cần độ tinh khiết cực cao, không chấp nhận rò rỉ dù là nhỏ nhất.

• Điện lực & Giấy: Các quy trình cần vận hành liên tục 24/7 mà không muốn dừng máy để thay gioăng trục.

Những sai lầm thường gặp khi chọn và lắp đặt

1. Chọn sai vật liệu ống xếp: Chọn vật liệu không phù hợp với môi chất gây ra tình trạng ăn mòn hóa học và làm hỏng ống xếp nhanh chóng.

2. Lắp ngược chiều dòng chảy: Điều này làm đĩa van rung lắc dưới áp lực, ảnh hưởng đến tuổi thọ của ống xếp.

3. Không kiểm tra áp suất/nhiệt độ thiết kế: Vận hành vượt quá thông số cho phép dẫn đến biến dạng ống xếp.

4. Hàn trực tiếp lên thân van: Nếu không tháo ống xếp ra trước khi hàn kết nối, nhiệt độ cao khi hàn sẽ làm hỏng hoàn toàn cấu trúc kim loại của ống xếp.

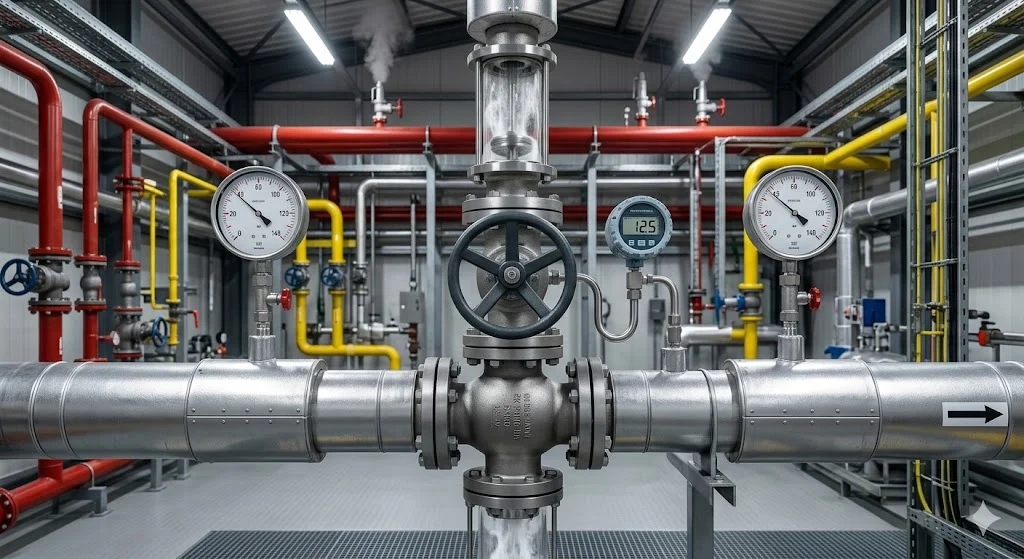

Hướng dẫn lắp đặt và bảo trì định kỳ

Checklist chọn Bellows Valve chuẩn chuyên gia

• Môi chất: Xác định rõ lưu chất là gì (hơi, hóa chất hay gas).

• Thông số: Kiểm tra kỹ áp suất (PN) và nhiệt độ vận hành tối đa.

• Kích thước: DN phải tương thích hoàn toàn với đường ống.

• Tiêu chuẩn: Phù hợp với mặt bích sẵn có tại nhà máy.

Lưu ý khi lắp đặt và bảo trì

• Chiều lắp: Luôn lắp đúng mũi tên "Flow Arrow" được đúc trên thân van.

• Vệ sinh: Đảm bảo đường ống sạch bụi bẩn, cát sỏi trước khi lắp để không làm trầy xước ghế van.

• Bảo trì: Định kỳ kiểm tra tình trạng Packing dự phòng. Mặc dù ống xếp là bộ phận chính, nhưng lớp Packing trên cùng vẫn cần được siết nhẹ nếu có dấu hiệu rò rỉ nhẹ sau nhiều năm sử dụng.

• Quan sát: Nếu phát hiện hơi rò rỉ ở lỗ thông trên nắp van, đó là dấu hiệu cảnh báo ống xếp đã hỏng, cần thay thế van hoặc ống xếp ngay lập tức.

Câu hỏi thường gặp (FAQ)

Bellows Valve dùng cho môi trường nào?

 Thích hợp cho mọi môi trường yêu cầu độ kín khít cao như hơi nước, dầu nóng, hóa chất độc hại, khí gas, và môi chất chân không.

Ống xếp kim loại có bị hỏng không?

 Có, nhưng tuổi thọ của nó thường kéo dài hàng chục nghìn chu kỳ đóng mở nếu hệ thống không bị rung lắc quá mức hoặc quá áp.

Van này có điều tiết lưu lượng được không?

 Có, do được thiết kế dựa trên cấu tạo của van cầu (Globe Valve), nên van ống xếp có khả năng điều tiết lưu lượng rất tốt.

Khi nào nên chọn van này thay cho Globe Valve thường?

 Khi bạn muốn xóa bỏ nỗi lo rò rỉ, giảm chi phí bảo trì cổ trục và nâng cao tiêu chuẩn an toàn cho nhà máy.

Có cần thay thế bộ Packing khi dùng van ống xếp không?

 Không thường xuyên, nhưng Packing dự phòng vẫn đóng vai trò là lớp chốt chặn an toàn cuối cùng.

Kết luận

Bellows Valve chính là giải pháp tối ưu hóa độ an toàn và hiệu suất cho các hệ thống công nghiệp hiện đại. Với cấu tạo ống xếp kim loại làm kín tuyệt đối, dòng van này không chỉ giải quyết triệt để vấn đề rò rỉ lưu chất mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và năng lượng thất thoát trong dài hạn.
