Tìm Hiểu Các Loại Shut Off Valve Types: Hướng Dẫn Chọn Van Tối Ưu Cho Hệ Thống

Vì sao lựa chọn đúng loại shut off valve lại quan trọng?

Trong các hệ thống công nghiệp hiện đại, từ nhà máy sản xuất thực phẩm, hệ thống HVAC cho tòa nhà cao tầng đến các đường ống dầu khí phức tạp, việc kiểm soát dòng chảy là yếu tố then chốt quyết định sự thành bại của toàn bộ quy trình vận hành. Hãy thử tưởng tượng một tình huống không hiếm gặp: hệ thống sản xuất đang gặp sự cố cần bảo trì khẩn cấp, nhưng khi đội ngũ kỹ thuật thao tác đóng shut off valve types để cô lập đường ống, van lại không đóng kín hoàn toàn. Hệ quả là lưu chất vẫn rò rỉ, gây lãng phí tài nguyên, đe dọa an toàn lao động, và nghiêm trọng hơn là làm gián đoạn toàn bộ dây chuyền sản xuất, dẫn đến thiệt hại kinh tế hàng tỷ đồng mỗi giờ.

Việc lựa chọn thiết bị đóng ngắt không đơn thuần là chọn một linh kiện cơ khí, mà là lựa chọn sự an tâm cho toàn hệ thống. Một chiếc van phù hợp sẽ trực tiếp nâng cao hiệu suất vận hành, giảm thiểu tối đa chi phí bảo trì định kỳ và kéo dài đáng kể tuổi thọ cho toàn bộ đường ống. Tuy nhiên, thị trường hiện nay có vô vàn mẫu mã, cấu tạo và tiêu chuẩn khác nhau. Vậy, đâu là shut off valve types phù hợp nhất cho từng ứng dụng cụ thể của bạn? Bài viết này sẽ giúp bạn giải mã các kiến thức kỹ thuật chuyên sâu, từ nguyên lý hoạt động đến các tiêu chí lựa chọn, giúp bạn đưa ra quyết định đầu tư đúng đắn và hiệu quả nhất.

Kiến thức nền: Shut Off Valve Types là gì?

Shut off valve (van đóng ngắt) là thiết bị cơ khí chuyên dụng được thiết kế với chức năng chính là đóng hoàn toàn hoặc ngắt dòng chảy của lưu chất (chất lỏng, khí, hoặc hơi) trong đường ống. Khác với các dòng van điều tiết thông thường (như van cầu hay van tiết lưu ), chức năng tối thượng của shut off valve là tạo ra sự cô lập tuyệt đối, hỗ trợ việc bảo trì, sửa chữa, thay thế linh kiện hoặc xử lý các tình huống khẩn cấp mà không làm ảnh hưởng đến các phân đoạn khác của hệ thống.

Cần lưu ý rằng không phải tất cả các loại van trên thị trường đều được tối ưu hóa cho chức năng đóng ngắt hoàn toàn. Một số van được chế tạo chuyên biệt để điều chỉnh lưu lượng, trong khi số khác lại được thiết kế tối ưu cho việc chặn dòng. Trong thực tế, việc sử dụng sai chức năng của van—ví dụ dùng van cầu để điều tiết lưu lượng cho một van vốn thiết kế chỉ để đóng ngắt—có thể dẫn đến hiện tượng rung lắc, mòn gioăng sớm và làm mất khả năng đóng kín chỉ sau thời gian ngắn. Hiểu rõ sự khác biệt giữa các shut off valve types là bước đầu tiên để bạn không bao giờ phải rơi vào tình trạng "đóng không chặt, mở không thông".

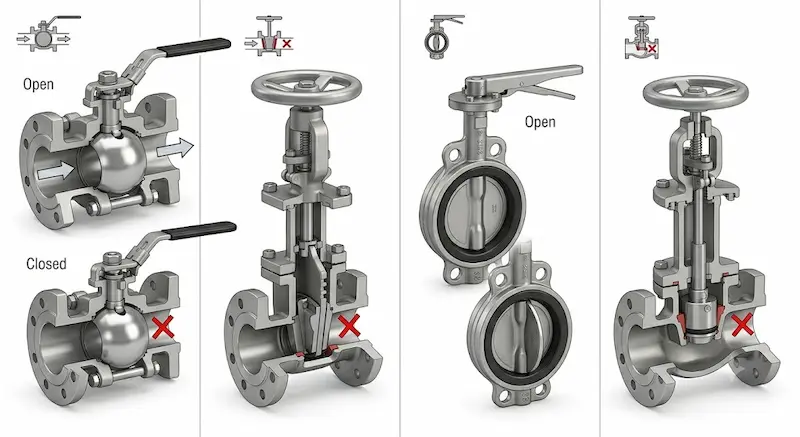

Nguyên lý hoạt động của van đóng ngắt

Về cơ bản, các loại van đóng ngắt thường hoạt động dựa trên hai cơ chế truyền động chính: chuyển động quay (Quarter-turn) và chuyển động tuyến tính (Linear).

• Cơ chế chuyển động quay (90 độ): Điển hình là van bi hoặc van bướm. Chỉ cần một thao tác gạt tay hoặc điều khiển 90 độ là van chuyển từ trạng thái mở hoàn toàn sang đóng tuyệt đối. Đây là cơ chế cực nhanh, giúp giảm thời gian phản ứng khi có sự cố.

• Cơ chế chuyển động tuyến tính: Điển hình là van cổng hoặc van cầu, sử dụng trục van di chuyển lên xuống hoặc tịnh tiến để chặn dòng chảy. Cơ chế này thường tạo ra lực ép lớn lên gioăng làm kín, cho độ kín rất cao nhưng tốc độ thao tác chậm hơn so với van quay.

Cấu tạo cơ bản của một van đóng ngắt bao gồm: thân van (body), trục van (stem), bộ phận chặn dòng (bi, cổng, đĩa hoặc nút) và hệ thống gioăng làm kín (seat). Sự phối hợp ăn ý giữa thiết kế hình học của bộ phận chặn dòng và chất lượng của vật liệu gioăng làm kín chính là yếu tố quyết định tốc độ đóng mở và độ kín tuyệt đối của thiết bị trong các môi trường áp suất khác nhau.

Phân tích chuyên sâu: Các loại Shut Off Valve phổ biến

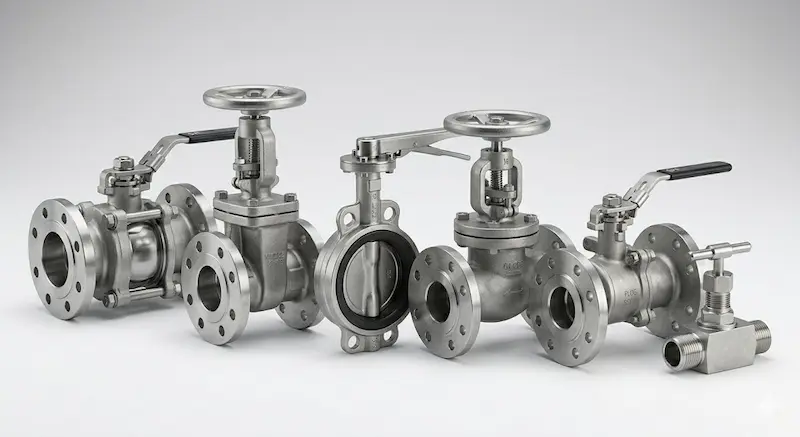

Các loại Shut Off Valve Types thường gặp

1. Ball Valve (Van bi ): Đây là "ngôi sao" trong danh mục các shut off valve types. Với cấu tạo viên bi có lỗ xuyên tâm, van bi cho phép đóng mở cực nhanh, độ kín gần như tuyệt đối và đặc biệt có tổn thất áp suất thấp nhất. Phù hợp nhất cho nước sạch, khí nén và dầu.

2. Gate Valve (Van cổng): Thiết kế cánh van di chuyển vuông góc với dòng chảy, tạo ra một đường ống "thông thoáng" khi mở hoàn toàn. Đây là lựa chọn hàng đầu cho các đường ống dẫn lưu chất lớn, nơi cần ít sự cản trở dòng chảy nhất.

3. Butterfly Valve (Van bướm): Thiết kế đĩa van xoay quanh trục ở tâm ống. Ưu điểm là trọng lượng nhẹ, kích thước nhỏ gọn và chi phí thấp, rất phù hợp cho các hệ thống HVAC, cấp nước quy mô lớn.

4. Globe Valve (Van cầu): Được tối ưu hóa cho việc điều tiết lưu lượng nhờ thiết kế hình dạng bên trong phức tạp, cho phép chỉnh dòng chảy với độ chính xác cực cao, dù tốc độ đóng mở chậm hơn.

5. Plug Valve (Van nút): Sử dụng nút hình côn hoặc trụ để chặn dòng. Ưu điểm là khả năng kín khít tuyệt vời trong các môi trường khắc nghiệt như bùn, hóa chất lỏng có độ nhớt cao.

6. Needle Valve (Van kim): Sử dụng kim nhỏ thay cho đĩa van, giúp điều chỉnh dòng chảy cực nhỏ với độ chính xác đến từng giọt, thường dùng trong thiết bị đo đạc.

So sánh để chọn lựa chính xác

Việc hiểu bảng so sánh trên là chìa khóa để tối ưu ngân sách. Nếu bạn ưu tiên tốc độ đóng ngắt khẩn cấp, van bi là lựa chọn số 1. Nếu hệ thống dẫn lưu chất lớn và chỉ cần đóng mở khi bảo trì, van cổng lại kinh tế hơn. Nếu cần kiểm soát lưu lượng chính xác, đừng ngần ngại đầu tư vào van cầu.

Những thông số cần kiểm tra trước khi chọn

Đừng bao giờ mua van nếu bạn chưa nắm rõ: kích thước danh nghĩa (DN), áp suất làm việc tối đa (PN), nhiệt độ vận hành, vật liệu thân van (Inox, gang, thép), kiểu kết nối (mặt bích, ren, hàn) và tần suất đóng ngắt. Việc bỏ qua bất kỳ thông số nào cũng có thể khiến van bị hỏng gioăng sớm, dẫn đến chi phí thay thế đắt đỏ và dừng sản xuất ngoài dự kiến.

Ứng dụng thực tế và 5 sai lầm thường gặp

Ứng dụng theo ngành

• Hệ thống cấp nước: Van bướm và van cổng thường được tin dùng nhờ tính kinh tế cho kích thước lớn và ít yêu cầu đóng ngắt liên tục.

• Nhà máy thực phẩm/Hóa chất: Ưu tiên van bi inox 316 hoặc van nút nhờ khả năng chịu ăn mòn, không bám cặn và dễ làm sạch theo tiêu chuẩn công nghiệp (CIP).

• Hệ thống HVAC/Dầu khí: Van bi và van cầu là những giải pháp tối ưu cho việc điều khiển và cô lập dòng chảy trong các vòng lặp nhiệt.

5 sai lầm khi chọn van đóng ngắt

1. Chỉ chọn theo giá: Giá rẻ thường đi kèm vật liệu thân van mỏng hoặc gioăng kém chất lượng, dễ gây rò rỉ sau vài lần vận hành.

2. Bỏ qua áp suất hệ thống: Chọn van PN10 cho hệ thống PN16 là "thảm họa" an toàn tiềm ẩn.

3. Chọn sai vật liệu gioăng: Gioăng cao su thường dùng cho nước, nhưng nếu dùng cho đường ống dẫn dầu hay dung môi hóa chất sẽ bị trương nở và hỏng van nhanh chóng.

4. Không tính đến khả năng bảo trì: Mua loại van đúc nguyên khối (một mảnh) khiến việc thay gioăng làm kín trở nên bất khả thi khi van bị rò rỉ.

5. Lạm dụng van điều tiết để đóng ngắt: Cố tình dùng van cầu (loại điều tiết) để thay thế van bi (loại đóng ngắt) trong các vị trí yêu cầu đóng kín tuyệt đối là một sai lầm về kỹ thuật.

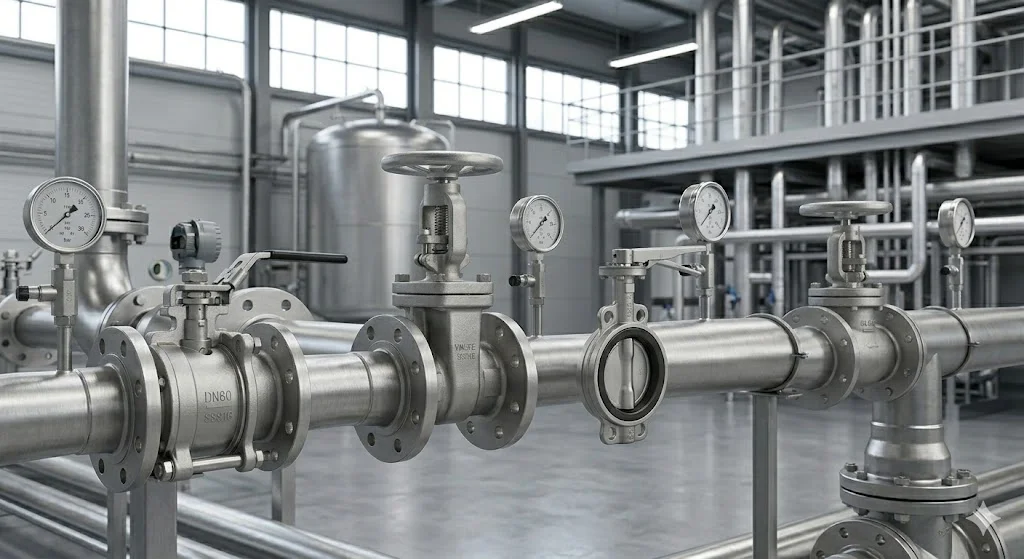

Hướng dẫn lắp đặt và bảo trì

Để đảm bảo hiệu suất tốt nhất cho các shut off valve types, hãy áp dụng quy trình lắp đặt chuẩn chuyên gia:

1. Kiểm tra: Kiểm tra kích thước và tiêu chuẩn mặt bích đảm bảo tương thích hoàn toàn với đường ống.

2. Vệ sinh: Sử dụng khí nén hoặc dụng cụ làm sạch loại bỏ rác, ba-dớ hàn bên trong lòng ống trước khi lắp van.

3. Hướng dòng chảy: Tuân thủ chặt chẽ chiều mũi tên ghi trên thân van (đặc biệt với van cầu, van một chiều).

4. Test áp: Thực hiện kiểm tra áp suất tại chỗ để phát hiện rò rỉ trước khi đi vào vận hành thực tế.

5. Bảo trì định kỳ: Xây dựng lịch trình kiểm tra gioăng, bôi trơn trục van và kiểm tra lực siết bulong mặt bích mỗi 6–12 tháng.

FAQ – Câu hỏi thường gặp

Shut off valve là gì?

 Là thiết bị van chuyên dụng dùng để đóng hoặc ngắt hoàn toàn dòng lưu chất, giúp cô lập một phần hoặc toàn bộ hệ thống để bảo trì, sửa chữa.

Loại van nào đóng kín tốt nhất?

 Van bi (ball valve) và van nút (plug valve) thường có độ kín khít cao nhất, lý tưởng cho các ứng dụng yêu cầu không được phép rò rỉ.

Van bướm có dùng làm shut off valve được không?

 Có, hoàn toàn được nếu áp suất và môi chất nằm trong ngưỡng chịu đựng của vật liệu đĩa van và gioăng.

Có nên dùng van cổng để điều tiết lưu lượng?

 Không, van cổng thiết kế để đóng mở hoàn toàn. Việc điều tiết bằng van cổng sẽ gây rung lắc dữ dội, mòn cánh van và trục van rất nhanh.

Bao lâu nên bảo trì van?

 Thời gian lý tưởng là kiểm tra định kỳ 6–12 tháng tùy vào tần suất đóng mở và tính chất khắc nghiệt của môi chất đi qua.

Kết luận: Chọn đúng loại shut off valve để tối ưu hiệu quả hệ thống

Lựa chọn đúng shut off valve types không chỉ giúp hệ thống vận hành trơn tru mà còn bảo vệ tài sản và con người. Hãy luôn ưu tiên tính tương thích với môi chất, điều kiện nhiệt độ/áp suất và mục đích sử dụng trước khi xem xét yếu tố giá thành. Đầu tư đúng ngay từ đầu là cách tiết kiệm chi phí thông minh nhất trong dài hạn, đồng thời đảm bảo dây chuyền của bạn luôn vận hành ổn định.
