Van tiết lưu điện: Giải pháp tối ưu hiệu suất và tiết kiệm năng lượng cho hệ thống lạnh

Trong các hệ thống làm lạnh công nghiệp và dân dụng hiện đại, hiệu suất vận hành không chỉ phụ thuộc vào máy nén hay dàn trao đổi nhiệt mà còn chịu ảnh hưởng trực tiếp từ việc kiểm soát môi chất lạnh. Nhiều hệ thống lạnh tiêu thụ điện năng cao hoặc hoạt động không ổn định thường bắt nguồn từ việc điều tiết môi chất chưa chính xác. Khi sử dụng các dòng van cơ truyền thống với phản hồi chậm, hệ thống dễ rơi vào trạng thái quá tải hoặc lãng phí năng lượng. Chính vì vậy, van tiết lưu điện (Electronic Expansion Valve - EEV) đã trở thành giải pháp ưu việt, giúp kiểm soát lưu lượng gas chính xác, tối ưu áp suất và nâng cao hiệu suất làm việc vượt trội cho mọi hệ thống lạnh.

Vì sao van tiết lưu điện ngày càng được sử dụng phổ biến?

Trong thực tế, các hệ thống điều hòa công nghiệp, Chiller hay kho lạnh thường xuyên phải đối mặt với sự thay đổi liên tục về tải lạnh. Các loại van tiết lưu cơ truyền thống vốn dựa trên nguyên lý giãn nở nhiệt, thường có độ trễ lớn khi phản hồi lại sự thay đổi nhiệt độ hoặc áp suất đột ngột. Điều này dẫn đến việc cung cấp môi chất không kịp thời, gây mất ổn định nhiệt độ trong phòng hoặc trong buồng lạnh.

Các vấn đề mà người vận hành thường gặp phải bao gồm:

• Hệ thống lạnh tiêu thụ điện năng quá cao: Do lưu lượng gas không được điều chỉnh theo tải thực tế.

• Điều hòa không ổn định: Nhiệt độ trong phòng thường xuyên dao động do van cơ không bù đắp kịp thời.

• Hiệu quả Chiller kém: Do áp suất bay hơi không được duy trì ở mức tối ưu.

Việc chuyển đổi sang van tiết lưu giúp hệ thống kiểm soát môi chất lạnh một cách chủ động thông qua tín hiệu số. Điều này không chỉ giúp máy nén hoạt động ở điểm tối ưu mà còn giảm đáng kể chi phí vận hành hàng tháng.

Van tiết lưu điện là gì?

Van tiết lưu là thiết bị điều khiển lưu lượng môi chất lạnh chính xác bằng tín hiệu điện, đóng vai trò điều chỉnh áp suất và nhiệt độ trong hệ thống lạnh. Thông qua sự phối hợp với bộ điều khiển trung tâm và các cảm biến, van giúp tối ưu hóa lượng môi chất cung cấp vào dàn bay hơi, đảm bảo hệ thống đạt hiệu suất cao nhất trong mọi điều kiện tải.

Nguyên lý hoạt động của van tiết lưu điện

Nguyên lý của van tiết lưu dựa trên sự kết hợp giữa cảm biến và bộ truyền động chính xác. Van nhận tín hiệu từ các cảm biến nhiệt độ và áp suất lắp đặt tại đầu ra dàn bay hơi, sau đó gửi dữ liệu về bộ điều khiển trung tâm. Tại đây, vi xử lý sẽ tính toán mức độ quá nhiệt (superheat) cần thiết và điều khiển motor bước (stepper motor) để xoay kim van đến độ mở chính xác nhất.

Khác với van cơ, van điện có khả năng phản hồi gần như tức thì với mọi thay đổi của tải lạnh. Nhờ cơ chế điều chỉnh superheat liên tục, các hệ thống sử dụng công nghệ Inverter luôn ưu tiên sử dụng EEV để đảm bảo máy nén vận hành êm ái, tránh hiện tượng lỏng về máy nén cũng như tối đa hóa khả năng trao đổi nhiệt của dàn lạnh.

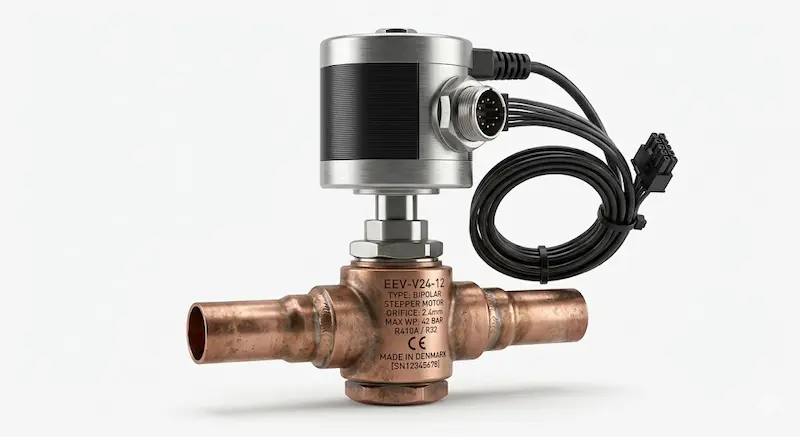

Phân tích cấu tạo của van tiết lưu điện

Cấu tạo của một thiết bị van tiết lưu được thiết kế để đảm bảo độ bền và sự chính xác tuyệt đối:

Thân van

Thân van được chế tạo từ đồng hoặc inox chất lượng cao, có khả năng chịu được áp suất môi chất lạnh rất lớn (đặc biệt là với các gas áp cao như R410A hay R32).

Motor bước (Stepper Motor)

Đây là trái tim của van. Motor bước cho phép điều khiển độ mở van theo từng bước nhỏ (step), tạo ra độ chính xác cực cao mà van cơ không thể có được. Sự chính xác này giúp kiểm soát lưu lượng môi chất cực kỳ nhỏ, góp phần tiết kiệm điện đáng kể.

Kim van và cửa tiết lưu

Được gia công tinh xảo, bộ phận này trực tiếp thực hiện quá trình thay đổi tiết diện để giảm áp suất môi chất từ cao áp xuống thấp áp.

Bộ điều khiển điện tử và Cảm biến

Bộ điều khiển tiếp nhận dữ liệu từ cảm biến nhiệt độ, áp suất để đưa ra lệnh điều khiển. Hệ thống cảm biến giúp thiết bị "thông minh" hơn bằng cách tự động bù trừ khi môi trường thay đổi.

Các loại van tiết lưu phổ biến

• Van tiết lưu cho điều hòa Inverter: Được tối ưu hóa cho các hệ thống dân dụng, đáp ứng nhanh với sự thay đổi của người dùng.

• Van cho Chiller/Điều hòa trung tâm: Thiết kế với kích thước lớn, chịu được lưu lượng môi chất cao, đảm bảo vận hành ổn định cho các tòa nhà.

• Van cho kho lạnh: Ưu tiên độ bền bỉ và khả năng làm việc liên tục trong môi trường nhiệt độ thấp.

• Dạng Pulse và Step Motor: Mỗi loại có cơ chế điều khiển riêng, tùy thuộc vào yêu cầu của bộ điều khiển trung tâm.

Mỗi loại van đều được thiết kế cho những môi trường ứng dụng chuyên biệt, việc lựa chọn đúng loại giúp hệ thống vận hành trơn tru và kéo dài tuổi thọ cho các linh kiện đi kèm.

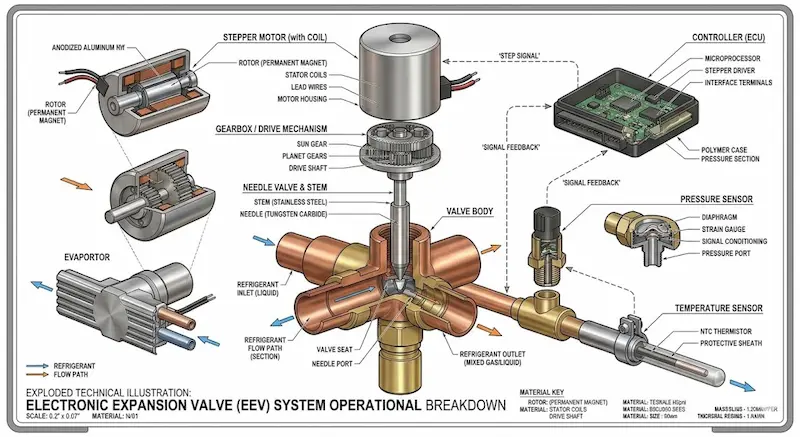

Thông số kỹ thuật quan trọng của van tiết lưu điện

Khi lựa chọn van tiết lưu, kỹ sư cần lưu ý các thông số sau:

• Công suất hệ thống: Phải phù hợp với công suất dàn lạnh (BTU hoặc kW).

• Áp suất làm việc: Đảm bảo vượt ngưỡng áp suất tối đa của gas lạnh.

• Điện áp điều khiển: Thông thường là 12V DC cho các loại van phổ biến.

• Môi chất lạnh (Gas): Phải tương thích với gas của hệ thống (R22, R410A, R32, R134a...).

• Số bước motor: Ảnh hưởng đến độ mịn và độ chính xác khi điều tiết.

Tại sao phải chú trọng? Việc chọn sai môi chất lạnh hoặc công suất sẽ khiến van không thể tiết lưu đúng cách, dẫn đến mất cân bằng áp suất, gây hư hại cho máy nén.

So sánh van tiết lưu và van tiết lưu cơ

Mặc dù van tiết lưu có chi phí đầu tư ban đầu cao hơn, nhưng lợi ích về tiết kiệm năng lượng và hiệu suất làm lạnh mà nó mang lại giúp thu hồi vốn rất nhanh trong các hệ thống lạnh chuyên nghiệp.

Ứng dụng thực tế và sai lầm thường gặp

Van tiết lưu hiện là tiêu chuẩn trong các hệ thống hiện đại: Điều hòa trung tâm VRV/VRF, các dàn lạnh Chiller công nghiệp, kho lạnh cấp đông nhanh và các dây chuyền sản xuất thực phẩm cần độ ổn định nhiệt độ cao.

Sai lầm phổ biến:

• Chọn sai môi chất: Sử dụng van của hệ gas R22 cho hệ thống gas R410A là nguyên nhân hàng đầu gây cháy cuộn coil.

• Lắp ngược chiều gas: Nhiều trường hợp kỹ thuật viên bỏ qua mũi tên chỉ hướng dòng chảy, làm van không thể tiết lưu.

• Không tương thích bộ điều khiển: Dẫn đến motor không chạy hoặc chạy sai bước.

Checklist chọn van tiết lưu phù hợp

Để đảm bảo chọn đúng thiết bị, hãy tuân thủ checklist dưới đây:

• Kiểm tra loại môi chất lạnh (Gas R22, R410A, R32...).

• Xác định công suất lạnh của toàn hệ thống.

• Chọn điện áp điều khiển tương thích với controller (12V/24V).

• Kiểm tra thông số kích thước cổng kết nối.

• Ưu tiên thương hiệu có độ tin cậy cao để đảm bảo độ bền motor.

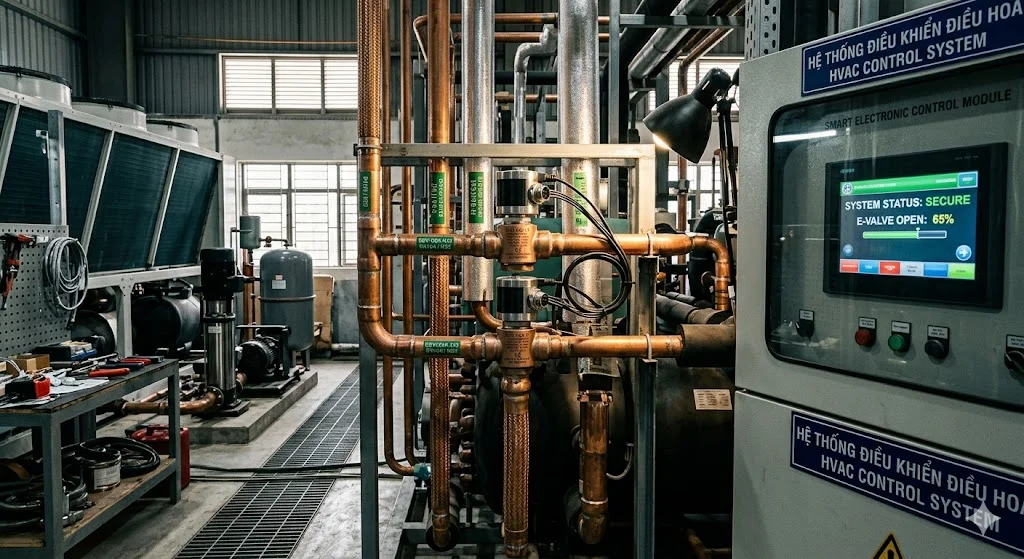

Hướng dẫn lắp đặt và bảo trì

Lắp đặt và bảo trì đúng cách sẽ quyết định độ bền của van:

• Chiều dòng gas: Luôn lắp theo hướng mũi tên ghi trên thân van.

• Vệ sinh: Đảm bảo hệ thống sạch cặn bẩn trong đường ống trước khi lắp, tránh kẹt kim van.

• Kiểm tra cảm biến: Vệ sinh và kiểm tra đầu dò cảm biến nhiệt định kỳ để giữ độ chính xác.

• Kiểm tra Controller: Theo dõi tín hiệu điều khiển để phát hiện sớm các dấu hiệu motor bước hoạt động không ổn định.

FAQ: Câu hỏi thường gặp

1. Van tiết lưu điện khác gì van cơ?

Van điện điều khiển bằng tín hiệu số từ controller, giúp phản hồi nhanh và chính xác hơn hẳn van cơ truyền thống.

2. Van tiết lưu dùng cho môi chất nào?

Có thể dùng cho hầu hết các loại gas như R22, R410A, R32, R134a, R404A... tùy thuộc vào model van.

3. Vì sao điều hòa Inverter dùng EEV?

EEV giúp Inverter thay đổi công suất làm lạnh linh hoạt theo tải thực tế, giúp tiết kiệm điện tối đa.

4. Van tiết lưu có tiết kiệm điện không?

Có, nó giúp máy nén chạy đúng công suất cần thiết, giảm thiểu thất thoát năng lượng.

5. Bao lâu nên bảo trì van một lần?

Nên kiểm tra định kỳ 6-12 tháng một lần, đặc biệt là phần cảm biến và bộ lọc gas đầu vào.

Kết luận

Việc ứng dụng van tiết lưu điện không chỉ là giải pháp nâng cấp kỹ thuật mà còn là sự đầu tư dài hạn cho hiệu suất và tính ổn định của hệ thống lạnh. Bằng cách hiểu rõ nguyên lý, cấu tạo và áp dụng quy trình lắp đặt chuyên nghiệp, bạn sẽ đảm bảo hệ thống luôn vận hành ở trạng thái tối ưu nhất.

Khi lựa chọn và lắp đặt đúng chủng loại, hệ thống của bạn sẽ đạt được độ ổn định nhiệt độ cao, giảm thiểu đáng kể tình trạng quá tải cho máy nén, và quan trọng nhất là tối ưu hóa mức tiêu thụ điện năng đến mức thấp nhất có thể. Tuy nhiên, để đạt được những hiệu quả này, đòi hỏi sự am hiểu kỹ lưỡng từ khâu lựa chọn thông số (công suất, môi chất lạnh, điện áp) cho đến quy trình lắp đặt tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.
