Tìm Hiểu Van Điều Khiển: Giải Pháp Tự Động Hóa Tối Ưu Cho Hệ Thống Công Nghiệp

Trong kỷ nguyên công nghiệp 4.0, sự ổn định và chính xác của hệ thống là yếu tố quyết định năng suất. Việc điều tiết thủ công các thông số như lưu lượng, áp suất hay nhiệt độ đã trở nên lạc hậu và tiềm ẩn nhiều rủi ro sai sót. Van điều khiển (Control Valve) xuất hiện như một "chìa khóa" then chốt, giúp các nhà máy và công trình hiện đại tự động hóa quy trình, đảm bảo hệ thống vận hành trơn tru với độ chính xác cao nhất mà không cần sự can thiệp trực tiếp từ con người.

Vì Sao Cần Tìm Hiểu Van Điều Khiển?

Trong các nhà máy xử lý nước, hệ thống HVAC của tòa nhà thông minh hay các dây chuyền sản xuất hóa chất phức tạp, nhu cầu điều tiết dòng chảy là liên tục và tức thời. Một hệ thống không có van điều khiển tự động sẽ không thể đáp ứng được các thay đổi nhỏ nhất về áp suất hay lưu lượng, dẫn đến lãng phí năng lượng, hỏng hóc thiết bị hoặc thậm chí là mất an toàn vận hành.

Việc điều khiển thủ công không chỉ gây ra độ trễ lớn trong xử lý sự cố mà còn không thể đáp ứng được các tiêu chuẩn khắt khe về hiệu suất hiện nay. Van điều khiển giúp thay thế hoàn toàn sự phụ thuộc vào nhân công bằng khả năng phản hồi tín hiệu cực nhanh và chính xác. Bằng cách tích hợp vào hệ thống PLC, SCADA hay BMS, thiết bị này không chỉ tối ưu hóa quy trình mà còn là "trái tim" giúp mọi dòng chảy trong đường ống luôn nằm trong tầm kiểm soát tuyệt đối.

Kiến Thức Nền: Van Điều Khiển Là Gì?

Van điều khiển (hay còn gọi là van tự động điều khiển, van điều tiết lưu lượng) là thiết bị quan trọng bậc nhất trong hệ thống tự động hóa công nghiệp. Thiết bị này sử dụng bộ truyền động (actuator) để nhận tín hiệu và thay đổi trạng thái của thân van, từ đó điều tiết dòng lưu chất (chất lỏng, khí, hơi) theo các yêu cầu kỹ thuật cài đặt trước.

Vai trò của van điều khiển vượt xa việc đóng mở đơn thuần. Nó có khả năng tinh chỉnh lưu lượng theo tỷ lệ, duy trì áp suất ổn định tại các điểm then chốt và cân bằng nhiệt độ trong các hệ thống trao đổi nhiệt. Quy trình hoạt động của van diễn ra theo một vòng lặp logic: thiết bị điều khiển trung tâm gửi tín hiệu (4–20mA, 0–10V, hoặc tín hiệu số), bộ truyền động tiếp nhận và chuyển hóa thành cơ năng, tác động lên trục van để điều chỉnh trạng thái đóng/mở. Nhờ vậy, van điều khiển giúp hệ thống tiết kiệm năng lượng đáng kể, giảm thiểu hao mòn thiết bị và nâng cao tuổi thọ toàn bộ hạ tầng đường ống.

Phân Tích Chuyên Sâu: Cấu Tạo và Các Loại Van Điều Khiển Phổ Biến

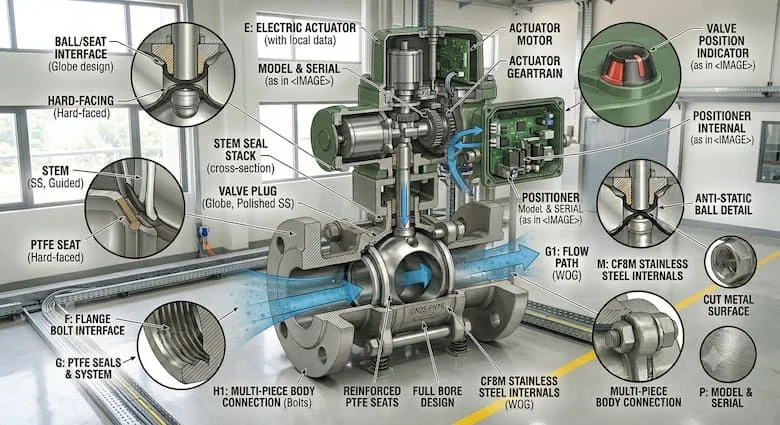

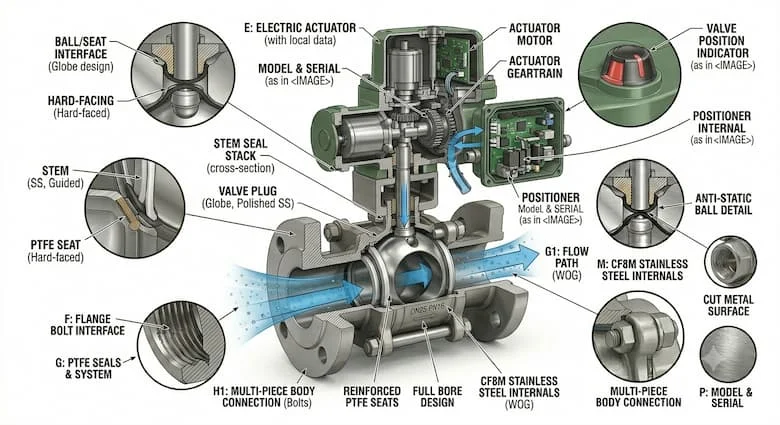

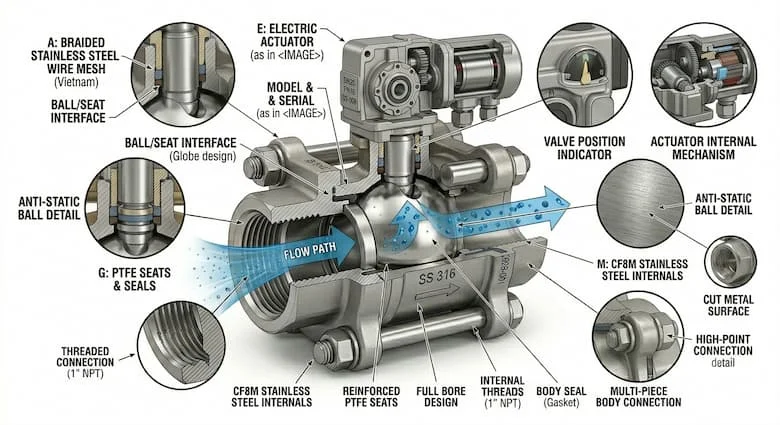

Cấu Tạo Hệ Thống Van

Tìm Hiểu van điều khiển chuyên nghiệp bao gồm ba khối chính:

• Thân van (Valve Body): Tùy thuộc vào ứng dụng mà có thể là van bi, van bướm, van cầu (thường dùng cho điều tiết lưu lượng) hoặc van màng.

• Bộ truyền động (Actuator): Có thể vận hành bằng điện (cấp nguồn 24V/220V) hoặc khí nén (áp lực khí), đóng vai trò như "cơ bắp" thực hiện mệnh lệnh.

• Bộ điều khiển (Positioner): Giúp van vận hành theo chế độ tuyến tính (đóng mở theo phần trăm) hoặc ON/OFF (đóng mở hoàn toàn).

Phân Loại Van Hiện Đại

• Van điều khiển điện: Ưu điểm là độ chính xác cực cao, dễ tích hợp vào hệ thống BMS của tòa nhà, tuy nhiên tốc độ đóng mở có phần chậm hơn van khí nén.

• Van điều khiển khí nén: Phù hợp cho những vị trí cần đóng ngắt khẩn cấp nhờ tốc độ phản hồi cực nhanh và độ bền cơ học vượt trội.

• Van tuyến tính: Chuyên dụng cho các yêu cầu điều tiết lưu lượng, nhiệt độ với độ sai số cực thấp.

Việc chọn giữa van điện hay khí nén phụ thuộc vào tính chất của hệ thống. Nếu bạn ưu tiên sự an toàn cháy nổ và tốc độ, van khí nén là lựa chọn hàng đầu. Ngược lại, nếu hệ thống ưu tiên sự tinh tế trong điều khiển tự động và khả năng tích hợp công nghệ, van điều khiển điện sẽ phát huy tối đa lợi thế.

Ứng Dụng Thực Tế và Những Sai Lầm Khi Chọn Van

Ứng Dụng Trong Nhiều Lĩnh Vực

Van điều khiển xuất hiện ở hầu hết mọi quy trình công nghiệp:

• Hệ thống HVAC: Điều tiết lưu lượng nước nóng/lạnh trong các dàn lạnh (AHU/FCU).

• Nhà máy thực phẩm & dược phẩm: Kiểm soát liều lượng dung dịch chính xác tuyệt đối.

• Nhà máy điện & năng lượng: Điều tiết hơi nước nóng và áp suất cao.

• Xử lý nước thải: Tự động hóa quá trình trung hòa hóa chất và điều tiết lưu lượng xả thải.

Những Sai Lầm Thường Gặp

1. Chọn sai loại actuator: Không tính đến mô-men xoắn cần thiết, dẫn đến việc van bị kẹt dưới áp lực cao.

2. Bỏ qua điều kiện môi trường: Lắp van điều khiển điện ở nơi có độ ẩm cao hoặc hơi hóa chất mà không có lớp bảo vệ IP phù hợp.

3. Vật liệu thân van không tương thích: Sử dụng thân van gang cho lưu chất có tính ăn mòn mạnh thay vì Inox 316.

4. Sai lệch tín hiệu: Tín hiệu đầu vào (ví dụ: 4–20mA) không khớp với bộ điều khiển của van, gây mất kiểm soát.

5. Chọn kích thước DN quá lớn/nhỏ: Gây lãng phí chi phí đầu tư hoặc làm mất áp lực dòng chảy.

Hướng Dẫn & Checklist Khi Mua Van Điều Khiển

Để tìm hiểu van điều khiển là một bài toán kỹ thuật cần sự tỉ mỉ. Hãy thực hiện đúng theo lộ trình: xác định lưu chất, tính toán lưu lượng, chọn tín hiệu điều khiển tương thích với PLC của nhà máy và cuối cùng là kiểm tra vật liệu thân van.

Checklist trước khi mua:

• ✓ Kích thước DN: Phải khớp với đường ống thiết kế.

• ✓ Vật liệu thân van: Phải bền bỉ với môi trường lưu chất.

• ✓ Thông số áp suất: Van chịu được áp suất cực đại (PN) của hệ thống.

• ✓ Nguồn điện/Áp khí: Phải đúng với hạ tầng hiện có.

• ✓ Tín hiệu điều khiển: Tương thích với PLC hoặc hệ thống điều khiển trung tâm.

• ✓ Chứng từ CO-CQ: Đảm bảo sản phẩm có xuất xứ rõ ràng.

• ✓ Chế độ bảo hành: Cam kết hỗ trợ kỹ thuật nhanh chóng từ nhà phân phối.

FAQ: Câu Hỏi Thường Gặp

1. Tìm Hiểu Van điều khiển là gì?

Là dòng van tích hợp bộ truyền động tự động để thực hiện đóng mở hoặc điều tiết dòng lưu chất theo yêu cầu hệ thống.

2. Điện hay khí nén tốt hơn?

Tùy vào nhu cầu. Khí nén nhanh, an toàn cháy nổ; điện thì chính xác và dễ tích hợp điều khiển thông minh hơn.

3. Van có kết nối được PLC không?

Có, hầu hết các loại van điều khiển hiện nay đều hỗ trợ kết nối đa dạng từ tín hiệu Analog (4–20mA) đến các chuẩn truyền thông công nghiệp (Modbus, Profibus).

4. Khi nào cần dùng van tuyến tính?

Khi bạn cần kiểm soát chính xác lưu lượng, nhiệt độ hoặc áp suất thay vì chỉ đóng mở hoàn toàn.

5. Tuổi thọ trung bình là bao lâu?

Nếu được lắp đặt đúng kỹ thuật và bảo trì định kỳ, van có thể vận hành tốt từ 5 đến 15 năm.

Kết Luận

Tìm hiểu van điều khiển đóng vai trò như bộ não điều phối mọi dòng chảy trong các hệ thống tự động hóa. Việc đầu tư vào thiết bị chất lượng không chỉ giúp hệ thống vận hành chính xác, ổn định mà còn tiết kiệm đáng kể chi phí vận hành và bảo trì trong dài hạn.
