Vacuum Breaker Valve: Phương Án Chống Chân Không, Bảo Vệ Hệ Thống Đường Ống

Trong các hệ thống đường ống công nghiệp và dân dụng, áp suất âm (chân không) thường bị xem nhẹ cho đến khi sự cố xảy ra. Vacuum breaker valve (van phá chân không) chính là "người bảo vệ thầm lặng", tự động điều tiết và cân bằng áp suất để ngăn chặn những hư hỏng nghiêm trọng cho bồn chứa, đường ống và thiết bị. Việc hiểu rõ và lắp đặt đúng loại van này không chỉ tối ưu hóa hiệu suất vận hành mà còn giúp doanh nghiệp tiết kiệm chi phí sửa chữa khổng lồ.

Vì Sao Hệ Thống Đường Ống Cần Van Phá Chân Không?

Trong thực tế vận hành, áp suất âm có thể xuất hiện khi bồn chứa được xả nhanh, khi máy bơm đột ngột dừng lại hoặc trong quá trình làm nguội nhanh của hệ thống HVAC. Nếu không có thiết bị bảo vệ, hiện tượng chân không này sẽ tạo ra lực hút cực lớn, làm biến dạng đường ống, móp méo bồn chứa, thậm chí gây ô nhiễm nguồn nước do hiện tượng hút ngược (siphon). Đây là những tình huống thực tế mà bất kỳ nhà thầu hay đơn vị vận hành nào cũng phải đối mặt.

Nhiều hệ thống gặp hư hỏng chỉ vì người thiết kế bỏ qua thiết bị quan trọng này. Van phá chân không được phát triển để phá vỡ hiện tượng chân không ngay từ khi nó mới hình thành. Bằng cách chủ động đưa không khí vào hệ thống khi áp suất giảm xuống dưới mức áp suất khí quyển, van giúp cân bằng áp suất, đảm bảo toàn bộ hệ thống luôn trong trạng thái làm việc an toàn, bền bỉ và ổn định.

Kiến Thức Nền: Vacuum Breaker Valve Là Gì?

Vacuum breaker valve (van phá chân không) là thiết bị tự động được lắp đặt trên đường ống hoặc các thiết bị chứa, có chức năng đưa không khí từ môi trường vào hệ thống khi áp suất bên trong giảm xuống mức áp suất âm. Đây là thành phần thiết yếu giúp duy trì sự cân bằng áp suất, bảo vệ toàn diện các cấu trúc đường ống, máy bơm và thiết bị cuối nguồn.

Vai trò chính của thiết bị này là ngăn chặn hoàn toàn hiện tượng hút ngược lưu chất, bảo vệ tính toàn vẹn của bồn chứa và duy trì ổn định áp suất làm việc. Khi áp suất trong đường ống giảm dưới mức khí quyển, đĩa van hoặc phao sẽ tự động mở, cho phép không khí đi vào nhằm phá vỡ chân không. Ngay khi áp suất trở lại bình thường hoặc dương, van sẽ tự động đóng kín để ngăn rò rỉ. Việc lắp đặt van ở điểm cao nhất của hệ thống là chiến lược kỹ thuật quan trọng nhất để thiết bị phát huy tối đa công năng, ngăn chặn hiện tượng siphon (hút ngược) nguy hiểm.

Phân Tích Chuyên Sâu: Cấu Tạo và Các Loại Phổ Biến

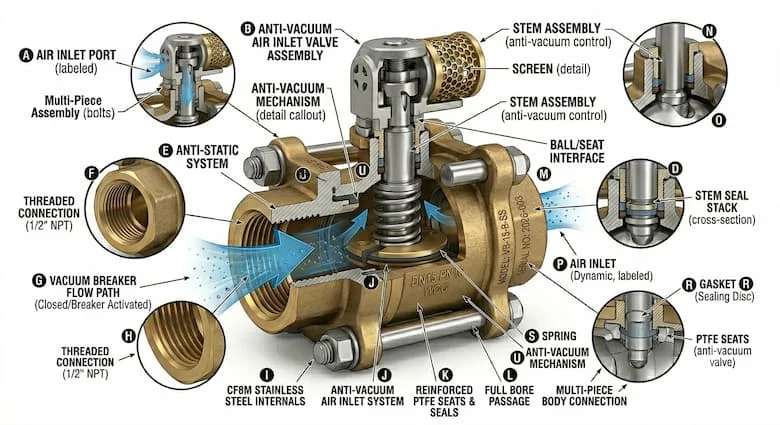

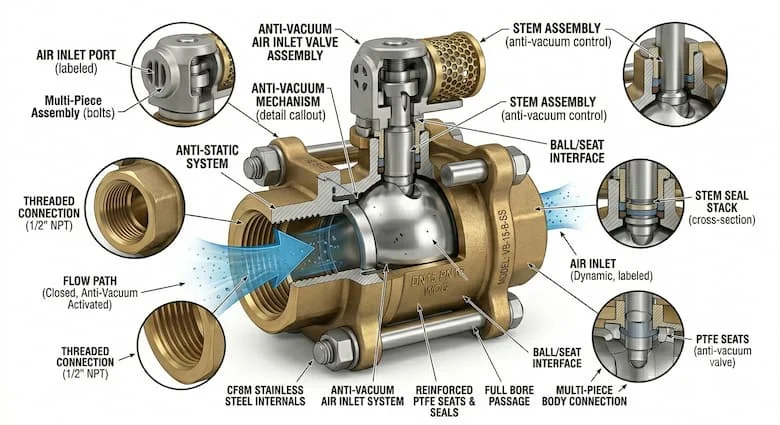

Cấu Tạo Kỹ Thuật

Một bộ van phá chân không tiêu chuẩn được chế tạo từ các thành phần chịu lực và chống ăn mòn cao:

• Thân van: Thường làm từ đồng, inox 304, 316 hoặc gang để đảm bảo độ bền trong môi trường khắc nghiệt.

• Đĩa van: Cơ cấu chính thực hiện nhiệm vụ đóng/mở tự động dựa trên chênh lệch áp suất.

• Lò xo: Kiểm soát lực đóng mở, đảm bảo van phản ứng nhạy bén với những thay đổi áp suất nhỏ nhất.

• Gioăng làm kín: Sử dụng EPDM, NBR hoặc PTFE để đảm bảo độ kín tuyệt đối khi van đóng.

• Cửa hút không khí: Thiết kế chuyên dụng để nạp khí vào hệ thống khi cần thiết.

Các Loại Van Phổ Biến

• Atmospheric Vacuum Breaker (AVB): Thường được sử dụng rộng rãi trong hệ thống cấp nước dân dụng.

• Pressure Vacuum Breaker (PVB): Loại van này cung cấp khả năng bảo vệ cao hơn, thích hợp cho hệ thống tưới tiêu và cấp nước công nghiệp.

• Vacuum Relief Valve: Chuyên dùng cho các bồn chứa hóa chất hoặc đường ống áp lực cao.

• Combination Air Valve: Sự kết hợp hoàn hảo cho các hệ thống cấp thoát nước quy mô lớn, xử lý cả chân không và khí thừa.

Khi so sánh với van một chiều, vacuum breaker vượt trội ở khả năng hút không khí vào để phá chân không, trong khi van một chiều chỉ có tác dụng ngăn dòng chảy ngược đơn thuần. Do đó, việc phối hợp cả hai loại van thường là lựa chọn tối ưu cho hệ thống an toàn.

Ứng Dụng Thực Tế và Sai Lầm Thường Gặp

Phạm Vi Ứng Dụng

Van phá chân không là thiết bị không thể thiếu trong:

• Hệ thống cấp nước tòa nhà cao tầng và khu công nghiệp.

• Hệ thống HVAC điều hòa trung tâm.

• Mạng lưới PCCC yêu cầu tiêu chuẩn chống hút ngược nghiêm ngặt.

• Bồn chứa hóa chất, nhà máy thực phẩm và dược phẩm.

Những Sai Lầm Thường Gặp Khi Chọn Van

1. Chọn sai kích thước: Van quá nhỏ không đủ khả năng phá vỡ chân không kịp thời.

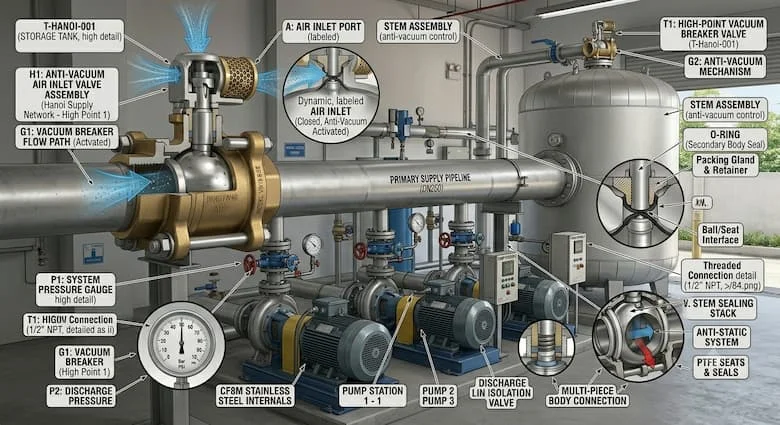

2. Lắp sai vị trí: Van phải đặt tại điểm cao nhất (thường là điểm dễ xuất hiện áp suất âm nhất).

3. Không tính áp suất vận hành: Van không chịu được áp suất làm việc sẽ dễ bị hỏng gioăng.

4. Chọn sai vật liệu: Sử dụng van đồng trong môi trường hóa chất ăn mòn là sai lầm gây hậu quả lớn.

5. Không kiểm tra tiêu chuẩn: Bỏ qua chứng chỉ chống hút ngược khiến hệ thống không đạt yêu cầu kiểm định.

Hướng Dẫn & Checklist Khi Mua Van Phá Chân Không

Để hệ thống vận hành an toàn, hãy tuân thủ quy trình chọn lựa 6 bước: Xác định rõ tính chất hệ thống (cấp nước, hóa chất, HVAC), tính toán lưu lượng, kiểm tra áp suất vận hành, lựa chọn vật liệu tương thích, xác định tiêu chuẩn kết nối và chọn thương hiệu có uy tín trên thị trường.

Checklist trước khi mua:

• ✓ Kích thước DN: Đúng thông số kỹ thuật đường ống.

• ✓ Áp suất làm việc (PN): Phải lớn hơn áp suất làm việc tối đa của hệ thống.

• ✓ Vật liệu: Inox hoặc đồng đảm bảo độ bền tương ứng với lưu chất.

• ✓ Kiểu kết nối: Ren hoặc mặt bích khớp với hệ thống hiện hữu.

• ✓ Giấy tờ CO-CQ: Đảm bảo sản phẩm chính hãng, chất lượng.

• ✓ Tiêu chuẩn: Phải đạt các chứng chỉ chống hút ngược quốc tế.

• ✓ Chính sách bảo hành: Minh bạch và rõ ràng từ nhà cung cấp.

FAQ: Câu Hỏi Thường Gặp

1. Vacuum breaker valve là gì?

Đây là thiết bị chống chân không tự động, giúp nạp khí vào hệ thống khi áp suất âm xuất hiện để ngăn ngừa hư hỏng.

2. Nó có thay thế van một chiều được không?

Không, van phá chân không không thay thế hoàn toàn van một chiều vì mỗi loại đảm nhận chức năng riêng biệt trong việc bảo vệ hệ thống.

3. Nên lắp van tại vị trí nào?

Nên lắp van tại điểm cao nhất của đường ống hoặc các vị trí gần bồn chứa/thiết bị dễ chịu áp suất âm nhất.

4. Thiết bị có dùng cho hệ thống PCCC được không?

Có, đây là yêu cầu quan trọng trong các hệ thống PCCC để ngăn chặn tình trạng hút ngược lưu chất vào nguồn nước sạch.

5. Bao lâu nên bảo trì van?

Nên kiểm tra định kỳ 6–12 tháng/lần để đảm bảo đĩa van và lò xo vẫn hoạt động nhạy bén.

Kết Luận

Vacuum breaker valve là mắt xích an toàn không thể thiếu để bảo vệ hệ thống đường ống khỏi tác động tàn phá của chân không. Việc đầu tư đúng thiết bị ngay từ đầu giúp bạn tiết kiệm chi phí bảo trì, ngăn ngừa các sự cố hệ thống và kéo dài tuổi thọ cho mọi thiết bị đi kèm.
