Van Isolation là gì? Giải pháp cô lập dòng chảy chuyên nghiệp trong công nghiệp

Trong các hệ thống đường ống quy mô lớn, việc bảo trì định kỳ hay xử lý sự cố bất ngờ thường là cơn ác mộng nếu toàn bộ hệ thống phải dừng lại. Nếu không có thiết bị hỗ trợ chuyên dụng, một vết nứt nhỏ tại một đoạn ống có thể khiến cả nhà máy phải tạm ngừng sản xuất, gây thất thoát lưu chất và đình trệ toàn bộ quy trình vận hành. Đây chính là lúc van isolation đóng vai trò là "người hùng thầm lặng", giúp cô lập riêng biệt từng phân đoạn cần xử lý mà không làm ảnh hưởng đến các phần còn lại của hệ thống.

Vậy Van cô lập thực sự là gì, tại sao cơ chế cô lập của chúng lại ưu việt hơn các thiết kế van thông thường, và làm thế nào để lựa chọn thiết bị này nhằm đảm bảo tính an toàn tối đa? Bài viết này sẽ phân tích sâu dưới góc độ chuyên môn để giúp bạn tối ưu hóa hệ thống đường ống của mình.

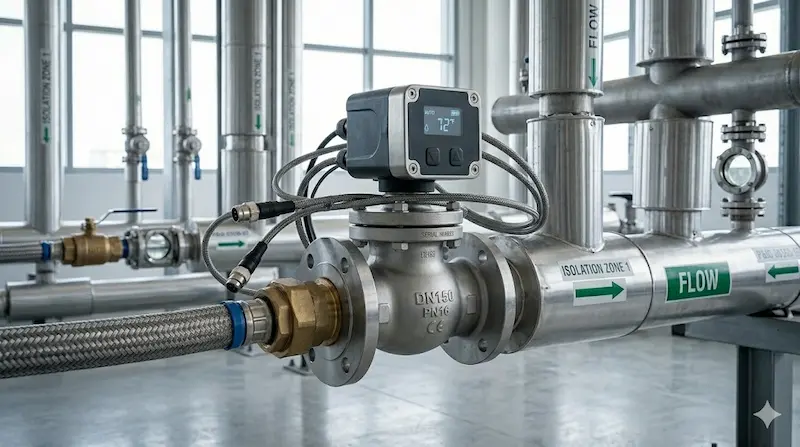

Van cô lập là gì?

Van isolation (van cô lập) là loại thiết bị được thiết kế chuyên biệt với mục đích chính là chặn hoàn toàn dòng chảy lưu chất trong một đoạn đường ống cụ thể. Khác với các dòng van điều tiết, van cô lập được ưu tiên thiết kế để đạt độ kín tuyệt đối khi ở trạng thái đóng, cho phép kỹ thuật viên thực hiện các công tác bảo trì, sửa chữa hoặc thay thế thiết bị phía sau van một cách an toàn nhất.

Vai trò chính

• Ngắt lưu chất: Cô lập hoàn toàn đoạn đường ống cần bảo trì, ngăn chặn rò rỉ hóa chất hoặc thất thoát nhiệt.

• Bảo trì an toàn: Đảm bảo môi trường làm việc không có áp suất và lưu chất, bảo vệ nhân sự vận hành.

• Giảm gián đoạn vận hành: Chỉ dừng hoạt động một khu vực nhỏ thay vì toàn bộ nhà máy hoặc hệ thống lớn.

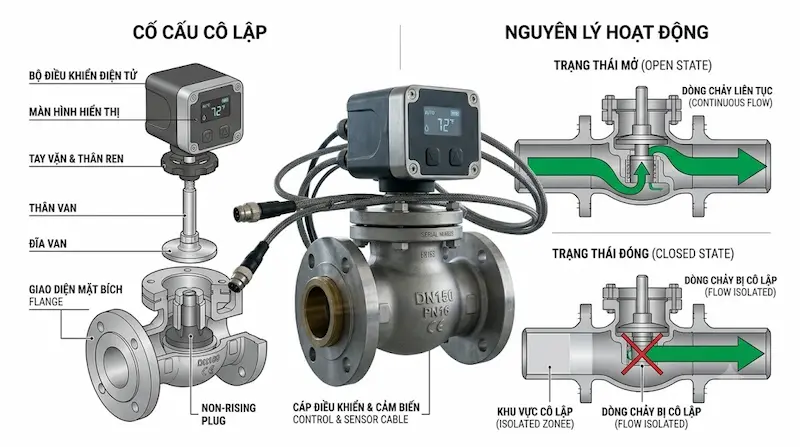

Nguyên lý hoạt động

Cơ chế của Van cô lập dựa trên việc tạo ra một rào cản cơ khí chắn ngang dòng lưu chất. Ở trạng thái mở hoàn toàn, cấu tạo nội tại của van được thiết kế để gây cản trở ít nhất cho dòng chảy. Ngược lại, khi đóng hoàn toàn, bề mặt làm kín (seat) và bộ phận đóng (đĩa, bi hoặc cổng) sẽ áp sát vào nhau, tạo thành một chốt chặn kín khít, ngăn dòng lưu chất rò rỉ ngay cả khi áp suất đường ống ở mức cao.

Các loại van isolation phổ biến hiện nay

Việc lựa chọn loại van cô lập phụ thuộc hoàn toàn vào đặc thù của lưu chất và yêu cầu vận hành của hệ thống:

• Ball Isolation Valve (Van bi cô lập): Đây là lựa chọn hàng đầu nhờ cơ chế đóng mở nhanh (chỉ cần xoay 90 độ). Với cấu trúc viên bi bên trong, nó mang lại độ kín khít cực cao, cực kỳ phù hợp cho các hệ thống khí nén hoặc chất lỏng không có cặn.

• Gate Isolation Valve (Van cổng cô lập): Ưu tiên cho các hệ thống đường ống kích thước lớn. Thiết kế dạng cổng trượt giúp dòng chảy đi qua van mà gần như không bị cản trở, từ đó giảm thiểu sự sụt áp.

• Butterfly Isolation Valve (Van bướm cô lập): Giải pháp "kinh tế" và gọn nhẹ cho những không gian hạn chế. Với cấu tạo đơn giản, van bướm rất dễ lắp đặt và tối ưu chi phí cho các đường ống dẫn nước tổng.

• Plug Isolation Valve (Van nút): Thường xuất hiện trong các môi trường đặc biệt (hóa chất, dầu khí). Nhờ thiết kế đĩa dạng hình nón hoặc hình trụ, loại van này có khả năng chịu áp và chịu nhiệt rất tốt trong điều kiện vận hành khắc nghiệt.

Thông số kỹ thuật cần quan tâm

Khi tìm kiếm Van cô lập cho dự án, các kỹ sư cần đặc biệt chú ý đến bộ thông số dưới đây để đảm bảo thiết bị hoạt động chính xác:

• Kích thước DN (Nominal Diameter): Phải tương thích với đường kính ống. Chọn sai kích thước DN sẽ làm giảm lưu lượng hoặc gây rung chấn do dòng chảy bị thắt nút.

• Áp suất vận hành (Working Pressure): Đây là tiêu chí sống còn. Van phải chịu được áp lực tối đa của bơm và các cú sốc áp lực (búa nước).

• Vật liệu thân van:

  • Đồng: Phổ biến trong dân dụng, chịu ăn mòn tốt.

  • Gang: Tối ưu chi phí cho các hệ thống dẫn nước tổng.

  • Inox 304/316: Kháng hóa chất hoàn hảo, độ bền vượt trội.

  • Thép: Dành cho môi trường hơi nóng hoặc áp suất cực đại.

• Kiểu kết nối: Nối ren (cho ống nhỏ), mặt bích (cho ống lớn) hoặc kiểu hàn (cho các hệ thống áp lực cao, cố định).

Van cô lập và các loại van khác – Khác nhau ở đâu?

Để phân biệt rõ ràng, hãy nhìn vào bảng so sánh chức năng dưới đây:

Tại sao Van cô lập không tối ưu để điều tiết? Vì cấu tạo của van cô lập (đặc biệt là van bi hoặc van cổng) được tối ưu cho việc đóng/mở hoàn toàn. Nếu dùng van cô lập để điều tiết lưu lượng bằng cách mở lửng, dòng chảy ở tốc độ cao sẽ gây ăn mòn, rung lắc và làm hỏng bề mặt làm kín của van rất nhanh. Độ kín là yếu tố quan trọng nhất của van cô lập, bất kỳ sự rò rỉ nào tại bề mặt làm kín cũng sẽ làm hỏng mục đích bảo trì của thiết bị.

Khi nào nên dùng Van cô lập?

Việc lắp đặt Van cô lập đúng vị trí giúp nâng cao hiệu quả vận hành trong nhiều lĩnh vực:

• Nhà máy sản xuất: Dùng để cô lập các nhánh cấp nước làm mát, nhánh khí nén cần bảo trì.

• Hệ thống HVAC: Ngắt dòng nước nóng/lạnh đi vào các dàn trao đổi nhiệt.

• Hệ thống hơi: Cách ly các đường hơi nóng để thay thế bẫy hơi hoặc gioăng đệm.

• Cấp thoát nước: Phân đoạn các tuyến ống để sửa chữa mà không cần xả toàn bộ bể chứa.

• Dầu khí & Hóa chất: Cô lập các bồn chứa, các đường ống dẫn chất lỏng nguy hiểm.

5 sai lầm phổ biến khi chọn Van cô lập

1. Chọn sai vật liệu: Dùng van gang cho hóa chất gây ăn mòn nhanh chóng.

2. Chọn sai áp suất: Van không chịu được áp lực thực tế gây rò rỉ hoặc vỡ thân.

3. Dùng để điều tiết: Làm hỏng bề mặt làm kín nhanh chóng vì mục đích sử dụng sai lệch.

4. Không tính đến môi trường: Bỏ qua sự thay đổi nhiệt độ khiến vật liệu gioăng bị lão hóa.

5. Bỏ qua tiêu chuẩn kết nối: Lắp đặt sai mặt bích gây rò rỉ tại khớp nối.

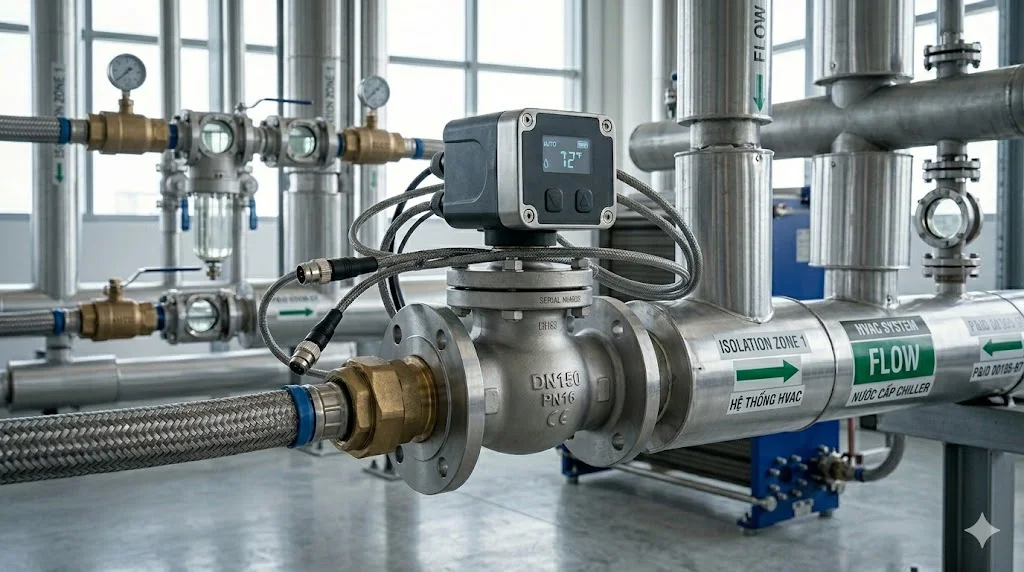

Cách chọn Van cô lập đúng nhu cầu (Checklist chuyên gia)

Để đảm bảo hệ thống vận hành trơn tru trong thời gian dài, hãy tuân thủ checklist chọn mua thiết bị sau:

Checklist trước khi chốt đơn:

• Lưu chất sử dụng (nước, dầu, khí, hơi, hóa chất).

• Áp suất vận hành tối đa.

• Nhiệt độ làm việc (bao gồm biên độ nhiệt).

• Lưu lượng yêu cầu (để chọn DN).

• Kích thước đường ống (DN).

• Vật liệu thân van (Inox, Gang, Thép, Đồng).

• Kiểu kết nối (Ren, Mặt bích, Hàn).

Quy trình chọn nhanh:

1. Bước 1: Xác định môi trường lưu chất để khoanh vùng vật liệu chịu ăn mòn.

2. Bước 2: Lựa chọn loại van (Ball, Gate hay Butterfly) dựa trên không gian lắp đặt và tốc độ đóng mở.

3. Bước 3: Kiểm tra thông số chịu áp, chịu nhiệt trên tài liệu kỹ thuật (Catalogue).

4. Bước 4: Đánh giá tính sẵn có của phụ kiện thay thế để dễ dàng bảo trì sau này.

FAQ – Câu hỏi thường gặp

1. Van isolation dùng để làm gì?

Van cô lập dùng để cô lập hoàn toàn một phân đoạn đường ống, giúp tách biệt khu vực cần bảo trì khỏi hệ thống chính.

2. Isolation valve khác control valve thế nào?

Isolation valve ưu tiên khả năng đóng kín tuyệt đối để bảo trì, còn control valve ưu tiên khả năng điều tiết lưu lượng ổn định.

3. Có thể dùng Van cô lập cho hơi nóng không?

Có, nếu bạn chọn đúng dòng van có vật liệu thân thép/inox và gioăng chịu nhiệt chuyên dụng (ví dụ: Graphite hoặc kim loại-kim loại).

4. Van cô lập có điều khiển tự động được không?

Có, bạn có thể kết hợp thêm bộ truyền động (actuator) điện hoặc khí nén để đóng mở van từ xa, rất thuận tiện cho các vị trí lắp đặt khó tiếp cận.

5. Bao lâu nên bảo trì van?

Chu kỳ bảo trì phụ thuộc vào độ ăn mòn của lưu chất và tần suất sử dụng. Thông thường nên kiểm tra độ kín của gioăng và độ trơn tru của trục van 6-12 tháng/lần.

Kết luận

Việc trang bị Van cô lập chất lượng chính là chìa khóa để nâng cao tính an toàn, giảm thiểu thời gian dừng máy và tối ưu hóa chi phí vận hành lâu dài cho mọi hệ thống công nghiệp. Một thiết bị cô lập đáng tin cậy không chỉ giúp quy trình bảo trì diễn ra trơn tru mà còn là "bảo hiểm" cho toàn bộ hệ thống của bạn trước các rủi ro hư hỏng.

Một hệ thống đường ống chuyên nghiệp là một hệ thống được trang bị những "điểm chặn" tin cậy. Đầu tư vào các loại van cô lập chất lượng cao, đúng vật liệu và đúng mục đích sử dụng chính là cách bạn bảo vệ tài sản, giảm thiểu chi phí phát sinh do dừng máy ngoài ý muốn và nâng cao tuổi thọ vận hành bền bỉ cho toàn bộ đường ống.
