Van bướm tín hiệu: Giải pháp giám sát thông minh tối ưu cho hệ thống PCCC và công nghiệp

Trong các hệ thống hạ tầng quy mô lớn như mạng lưới phòng cháy chữa cháy (PCCC), các tòa nhà thương mại hay nhà máy sản xuất công nghiệp, việc kiểm soát trạng thái vận hành của toàn bộ đường ống là một bài toán quản trị cực kỳ phức tạp. Hãy thử tưởng tượng một tình huống khẩn cấp: hệ thống bơm PCCC cần kích hoạt ngay lập tức, nhưng dòng nước lại bị chặn đứng bởi một chiếc van đang đóng dở mà không ai hay biết. Đây chính là "điểm mù" chết người mà các loại van cơ học thông thường không thể giải quyết được. Sự ra đời của van bướm tín hiệu đã thay đổi hoàn toàn cách chúng ta quản lý hạ tầng, đưa công tác giám sát lên một tầm cao mới nhờ khả năng truyền tải dữ liệu trạng thái theo thời gian thực.

Việc ứng dụng van bướm tín hiệu không đơn thuần là một giải pháp đóng ngắt cơ học, mà là chìa khóa để hiện thực hóa quy trình tự động hóa và quản lý tập trung. Khi trạng thái "đóng" hoặc "mở" của van được báo cáo chính xác về tủ điều khiển trung tâm, mọi rủi ro về sai lệch vận hành hay sự cố kỹ thuật đều được kiểm soát chặt chẽ trong tầm tay. Nếu bạn đang tìm kiếm sự an tâm tuyệt đối và giải pháp quản lý hiện đại cho hệ thống của mình, bài viết chuyên sâu dưới đây sẽ làm rõ tại sao đây chính là lựa chọn ưu tiên hàng đầu của các kỹ sư chuyên nghiệp.

Van bướm tín hiệu là gì? Vai trò then chốt trong hệ thống hiện đại

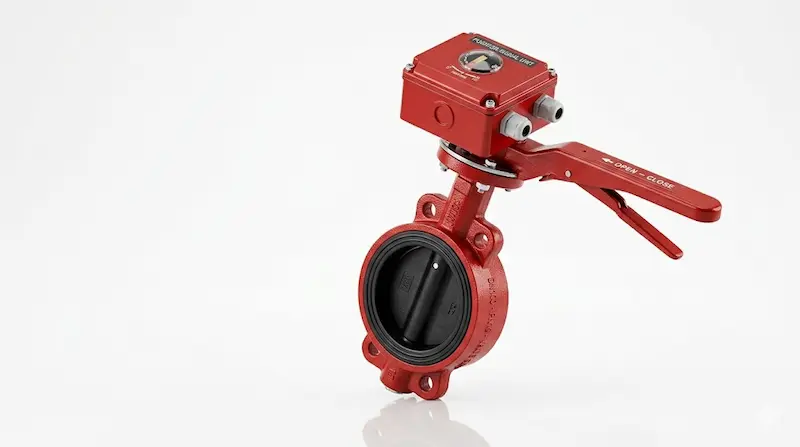

Van bướm tín hiệu là loại van bướm được tích hợp bộ công tắc giám sát trạng thái đóng hoặc mở, cho phép truyền tín hiệu điện trực tiếp về tủ điều khiển trung tâm (PLC hoặc tủ báo cháy). Khác với các dòng van bướm truyền thống vốn chỉ thuần túy thực hiện chức năng đóng ngắt dòng chảy bằng cơ học, thiết bị này đóng vai trò như một cảm biến thông minh. Nó giúp người quản lý hệ thống biết chính xác van đang ở vị trí nào mà không cần phải thực hiện kiểm tra thủ công tại hiện trường – điều vốn cực kỳ bất tiện đối với các hệ thống có quy mô lớn hoặc nằm tại các vị trí khó tiếp cận.

Trong một mạng lưới vận hành, van tín hiệu được xem là "tai mắt" giúp đơn vị kỹ thuật nắm bắt tình trạng mạng lưới đường ống ngay tại phòng điều khiển. Khi van thay đổi trạng thái, công tắc hành trình bên trong sẽ kích hoạt và gửi tín hiệu về tủ trung tâm, từ đó hỗ trợ kích hoạt các kịch bản tự động hóa như: báo động khi van bị đóng trái phép, tự động bật máy bơm khi hệ thống đã sẵn sàng, hoặc cảnh báo lỗi khi van bị kẹt. Nhờ đó, tính an toàn của hệ thống được gia tăng đáng kể, đặc biệt là trong các kịch bản khẩn cấp của hệ thống PCCC.

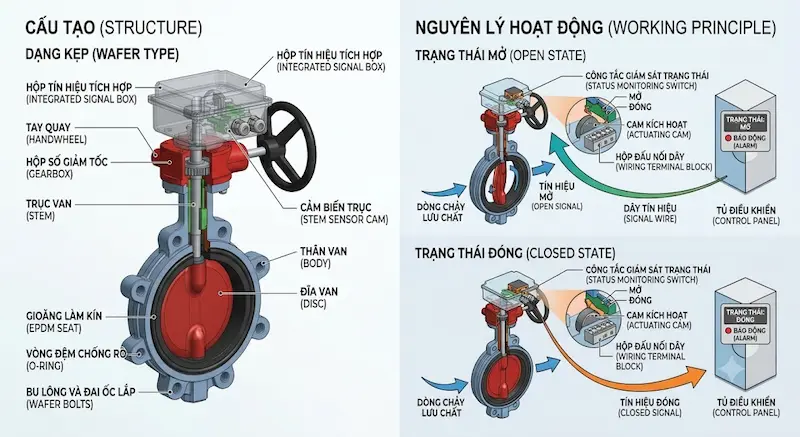

Cấu tạo tinh xảo và nguyên lý vận hành ưu việt

Cấu tạo tổng quan

Van bướm tín hiệu là kết quả của sự kết hợp hoàn hảo giữa cơ khí chính xác và công nghệ điện tử, với các bộ phận chính bao gồm:

• Thân van: Thường được đúc từ gang cầu hoặc thép, được phủ sơn epoxy để chịu được môi trường khắc nghiệt.

• Đĩa van: Thiết kế dạng cánh bướm, giúp lưu chất đi qua với sự cản trở tối thiểu khi mở hoàn toàn.

• Trục van: Truyền lực xoay từ tay quay đến đĩa van với độ chính xác cao.

• Bộ công tắc tín hiệu (Switch box): Đây là thành phần cốt lõi, chứa các tiếp điểm điện nhạy bén để phát tín hiệu trạng thái.

• Hộp truyền động: Bộ phận hỗ trợ giúp việc vận hành bằng tay trở nên nhẹ nhàng, ngay cả với các dòng van có kích thước lớn.

Nguyên lý hoạt động

Khi người vận hành xoay tay quay hoặc hộp số, trục van sẽ chuyển động, làm xoay đĩa van 90 độ. Đồng thời, chuyển động này tác động trực tiếp lên công tắc giới hạn (limit switch) bên trong hộp tín hiệu. Nếu van đạt đến trạng thái đóng hoàn toàn hoặc mở hoàn toàn, công tắc sẽ tự động chuyển trạng thái và phát đi tín hiệu điện. Hệ thống này đảm bảo rằng trạng thái của van luôn được "giao tiếp" với trung tâm điều khiển, loại bỏ mọi suy đoán về việc van đang mở hay đóng trong các đường ống khuất.

Phân tích chuyên sâu về các dòng van bướm tín hiệu trên thị trường

Phân loại theo kiểu kết nối

• Dạng Wafer (kẹp): Ưu điểm là thiết kế mỏng, trọng lượng nhẹ, chi phí lắp đặt thấp nhất. Đây là lựa chọn phổ biến cho các đường ống không chịu áp lực quá cao.

• Dạng Lug (tai ren): Có các tai ren xung quanh thân van, giúp việc bảo trì hoặc tháo rời một đầu ống mà không cần tháo toàn bộ van trở nên dễ dàng hơn.

• Dạng Mặt bích: Cung cấp độ ổn định cao nhất, chịu được độ rung lắc lớn của đường ống. Đây là lựa chọn tiêu chuẩn cho các hệ thống đường ống chính và trạm bơm lớn.

Phân loại theo vật liệu

• Gang cầu: Sự cân bằng giữa độ bền và chi phí, lý tưởng cho nước sạch và hệ thống PCCC phổ thông.

• Inox (304/316): Khả năng chống ăn mòn hóa học vượt trội, thích hợp cho hệ thống dẫn nước nhiễm mặn hoặc các nhà máy hóa chất.

• Thép: Dành riêng cho các hệ thống đường ống công nghiệp nặng, nơi đòi hỏi áp suất và nhiệt độ làm việc cực kỳ khắc nghiệt.

Việc nắm vững các loại hình kết nối và vật liệu không chỉ giúp bạn tối ưu hóa chi phí đầu tư mà còn đảm bảo van vận hành trơn tru trong suốt tuổi thọ thiết kế.

Thông số kỹ thuật "vàng" cần thuộc lòng khi chọn van

Để thiết bị có thể vận hành ổn định và kéo dài tuổi thọ, việc lựa chọn đúng thông số là yếu tố sống còn:

• Kích thước danh định (DN): Từ DN50 đến DN300 hoặc lớn hơn. Cần đảm bảo kích thước van trùng khớp tuyệt đối với đường kính trong của ống.

• Áp suất làm việc (PN): Phổ biến nhất là PN10 hoặc PN16. Luôn chọn mức áp suất cao hơn ít nhất 20% so với áp làm việc thực tế của hệ thống.

• Nhiệt độ vận hành: Tùy thuộc vào vật liệu gioăng (EPDM, NBR, hoặc PTFE), hãy đảm bảo van chịu được nhiệt độ cao nhất trong đường ống.

• Chuẩn điện áp và tín hiệu: Các công tắc tín hiệu có thể hoạt động ở mức 24V, 220V. Sự sai lệch điện áp có thể gây cháy bộ tín hiệu hoặc làm hệ thống trung tâm bị tê liệt.

Mọi sự thiếu sót hoặc sai lệch nhỏ trong khâu chọn thông số đều có thể biến chiếc van từ một thiết bị bảo vệ trở thành điểm yếu của hệ thống.

So sánh: Van tín hiệu và Van thường – Khi nào nên đầu tư?

Lời khuyên: Nếu hệ thống của bạn nằm trong tòa nhà cao tầng, nhà máy, hoặc các khu vực trọng yếu của hệ thống PCCC, đừng ngần ngại đầu tư van bướm. Chi phí chênh lệch ban đầu là rất nhỏ so với những rủi ro an toàn có thể xảy ra nếu hệ thống vận hành sai lệch mà không được giám sát kịp thời.

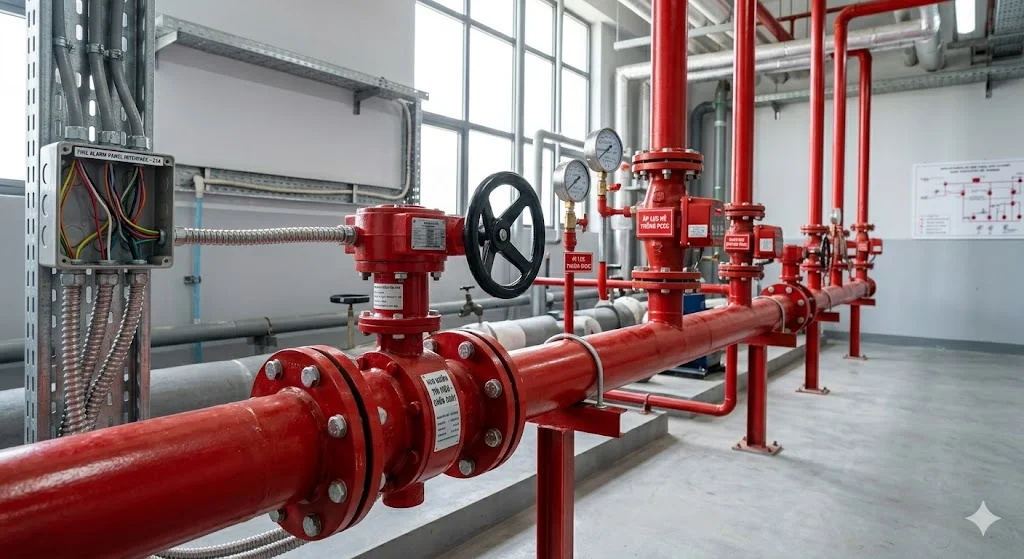

Ứng dụng thực tế và những cạm bẫy khi lắp đặt

Ứng dụng đa dạng

• Hệ thống PCCC: Giám sát trạng thái các van trên mạng lưới đầu phun sprinkler, đảm bảo nguồn nước luôn sẵn sàng cho tình huống chữa cháy.

• Trung tâm thương mại: Tích hợp vào BMS (Building Management System) để điều khiển và giám sát toàn bộ dòng nước sinh hoạt và làm mát.

• Nhà máy sản xuất: Điều tiết lưu lượng trong các dây chuyền sản xuất đòi hỏi tính chính xác về quy trình.

• Trạm cấp nước: Giám sát từ xa các tuyến ống chính để phát hiện sự cố đóng van trái phép.

6 sai lầm "đắt giá" khi triển khai

1. Chọn sai kích thước: Gây rò rỉ tại khớp nối do lệch tâm hoặc hở gioăng.

2. Bỏ qua kiểm tra tương thích tín hiệu: Tủ trung tâm không đọc được trạng thái van, gây ra lỗi vận hành toàn hệ thống.

3. Lắp sai chiều dòng chảy: Đĩa van bị áp lực dòng chảy ép mạnh, làm giảm tuổi thọ của bộ công tắc.

4. Đấu nối sai sơ đồ điện: Gây chập cháy bộ switch bên trong van.

5. Không thực hiện bảo trì định kỳ: Cặn bẩn tích tụ làm kẹt đĩa hoặc làm oxy hóa các tiếp điểm điện.

6. Chọn vật liệu không phù hợp: Dẫn đến ăn mòn thân van trong thời gian ngắn, gây rò rỉ lưu chất độc hại.

Checklist nghiệm thu kỹ thuật

Để đảm bảo van bướm tín hiệu hoạt động đạt chuẩn 100%, hãy thực hiện theo các bước sau:

• Kiểm tra tính tương thích: Xác định rõ lưu chất (nước, hóa chất) và áp lực để chọn chất liệu và chuẩn van.

• Đo đạc thực tế: Kiểm tra kỹ đường kính ống và khoảng cách lắp đặt.

• Thử tín hiệu: Trước khi đưa vào vận hành, cần đấu dây tạm và thử đóng/mở để xem tín hiệu trên tủ điều khiển có khớp không.

• Vận hành thử: Chạy thử với áp suất hệ thống trong 24 giờ để đảm bảo không rò rỉ.

Checklist:  Kích thước chuẩn  Áp suất đạt  Tín hiệu ổn định  Không rò rỉ  Vận hành mượt.

FAQ – Giải đáp thắc mắc thường gặp

1. Van bướm tín hiệu có thay thế được van điện từ không?

Không. Van điện từ sử dụng cuộn coil để đóng mở tự động hoàn toàn, trong khi van tín hiệu cần tác động cơ học và mục đích chính là giám sát trạng thái.

2. Tuổi thọ của công tắc tín hiệu có cao không?

Có, công tắc thường được thiết kế để chịu được hàng chục nghìn lần đóng mở. Tuy nhiên, cần tránh môi trường quá ẩm nếu cấp độ bảo vệ (IP) không đủ cao.

3. Có nhất thiết phải bảo trì van tín hiệu định kỳ không?

Rất cần thiết. Bạn cần vệ sinh hộp tín hiệu để tránh hơi ẩm và kiểm tra độ trơn tru của đĩa van để tránh tình trạng "van kẹt" mà tín hiệu vẫn báo "mở".

4. Nên chọn gang hay inox cho hệ thống nước PCCC?

Với hệ thống PCCC, gang cầu phủ epoxy là đủ dùng và tiết kiệm. Chỉ nên chọn inox nếu hệ thống nằm trong khu vực biển hoặc môi trường có tính ăn mòn cao.

Chọn đúng van bướm – Nền tảng của sự an toàn

Việc đầu tư vào các thiết bị van bướm tín hiệu chất lượng không chỉ là bước nâng cấp công nghệ, mà là sự đảm bảo an toàn tối đa cho hạ tầng PCCC và sản xuất của bạn. Bằng cách thấu hiểu nguyên lý, lựa chọn đúng thông số kỹ thuật và nghiêm túc trong khâu lắp đặt, bạn sẽ loại bỏ được những rủi ro vận hành không đáng có, đồng thời tối ưu hóa đáng kể chi phí bảo trì trong suốt vòng đời dự án.
