Van bướm tay quay: Giải pháp vận hành tối ưu cho hệ thống đường ống kích thước lớn

Trong các hệ thống dẫn nước hay khí nén công nghiệp, việc kiểm soát dòng chảy ở các đường ống kích thước lớn (từ DN150 trở lên) luôn là một thử thách đối với đội ngũ vận hành. Những chiếc van kích thước lớn nếu chỉ sử dụng tay gạt thông thường sẽ cực kỳ khó thao tác, tốn nhiều sức lực và tiềm ẩn nguy cơ mất an toàn khi áp lực hệ thống tăng cao. Đây chính là lý do van bướm có tay quay trở thành lựa chọn ưu tiên hàng đầu của các kỹ sư hiện nay.

Việc hiểu rõ về cơ cấu vận hành của van bướm có tay quay không chỉ giúp bạn tối ưu hóa công tác lắp đặt mà còn kéo dài tuổi thọ cho hệ thống. Thay vì tốn quá nhiều sức lực để đóng mở van bằng tay gạt như trước, việc ứng dụng van bướm gearbox mang lại khả năng điều khiển nhẹ nhàng, chính xác và đảm bảo tính ổn định tuyệt đối cho toàn bộ quy trình sản xuất.

Vì sao van bướm có tay quay được dùng nhiều trong hệ thống công nghiệp?

Thực tế tại các nhà máy, việc cố gắng vận hành một chiếc van cỡ lớn bằng tay gạt là một sai lầm phổ biến, dẫn đến tình trạng van bị kẹt, hư hỏng trục van hoặc thậm chí gây ra búa nước do đóng mở không kiểm soát. Khi đối mặt với các hệ thống có áp lực cao và lưu lượng lớn, vấn đề lớn nhất chính là momen xoắn (torque) cực lớn tác động lên đĩa van.

Giải pháp cho vấn đề này chính là sử dụng hộp số giảm tốc. Van bướm có tay quay được thiết kế để giải quyết triệt để khó khăn trong việc vận hành các dòng van đường kính lớn, giúp người dùng xoay vô lăng một cách nhẹ nhàng mà vẫn đảm bảo độ kín khít cao. Đây là sự kết hợp hoàn hảo giữa công nghệ cơ khí và nhu cầu thực tiễn trong công nghiệp nặng.

Van bướm tay quay là gì?

Van bướm tay quay là loại van bướm công nghiệp được tích hợp thêm hộp số tay quay (gearbox) để hỗ trợ quá trình đóng mở. Thay vì dùng tay gạt trực tiếp, người vận hành sẽ tác động lực vào vô lăng, qua bộ phận hộp số để truyền chuyển động xoay 90 độ cho đĩa van nằm bên trong lòng ống.

• Định nghĩa ngắn gọn: Đây là loại van công nghiệp sử dụng cơ cấu hộp số vô lăng để hỗ trợ đóng mở nhẹ nhàng hơn trong các hệ thống đường ống kích thước lớn.

• Chức năng: Dùng để điều tiết, chặn hoặc mở dòng chảy của lưu chất.

Sự hiện diện của gearbox không chỉ làm giảm lực tác động mà còn giúp van dừng lại ở bất kỳ góc mở nào, cho phép điều tiết lưu lượng dòng chảy một cách chính xác mà van tay gạt khó có thể thực hiện được.

Nguyên lý hoạt động của van bướm có tay quay

Cơ chế hoạt động của gearbox butterfly valve dựa trên nguyên lý đòn bẩy và bánh răng giảm tốc. Khi bạn xoay vô lăng, lực truyền qua các bánh răng bên trong hộp số. Nhờ tỉ số truyền của bộ phận này, lực tay quay nhỏ của con người được nhân lên gấp nhiều lần để tạo ra momen xoắn đủ lớn để xoay đĩa van.

Vì sao gearbox giúp vận hành nhẹ? Bởi vì hệ thống bánh răng trong gearbox đóng vai trò như một bộ giảm tốc, giúp chia nhỏ lực cần thiết. Đối với các hệ thống đường ống từ DN300 đến DN1000, áp suất lưu chất thường rất lớn, nếu không có gearbox, người vận hành gần như không thể tự mình đóng van. Đây là sự khác biệt mang tính quyết định về hiệu suất vận hành giữa van tay quay và van tay gạt thông thường.

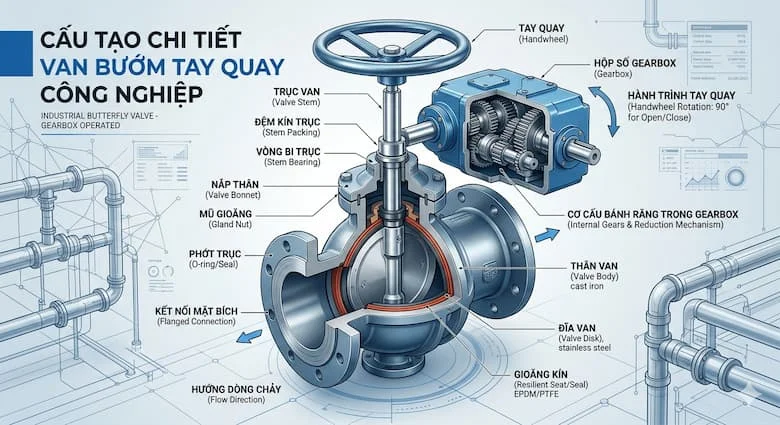

Cấu tạo của van bướm có tay quay

Cấu tạo của một bộ van bướm có tay quay tiêu chuẩn bao gồm các bộ phận chính:

• Thân van: Chịu áp lực chính, thường được làm từ gang, inox hoặc thép đúc.

• Đĩa van (Cánh van): Bộ phận trực tiếp ngăn chặn hoặc điều tiết dòng chảy.

• Trục van: Kết nối đĩa van với bộ phận truyền động phía trên.

• Gioăng làm kín (Seat): Thường làm từ EPDM, PTFE hoặc NBR để đảm bảo độ kín khít.

• Hộp số tay quay (Gearbox): Bộ phận quan trọng nhất giúp giảm lực và điều khiển góc mở.

Vật liệu cấu tạo ảnh hưởng trực tiếp đến độ bền: Nếu bạn sử dụng van cho môi trường nước sạch, gang là vật liệu tiết kiệm và hiệu quả. Tuy nhiên, trong các môi trường hóa chất ăn mòn, inox 304 hoặc 316 là lựa chọn bắt buộc để đảm bảo sự toàn vẹn của hệ thống.

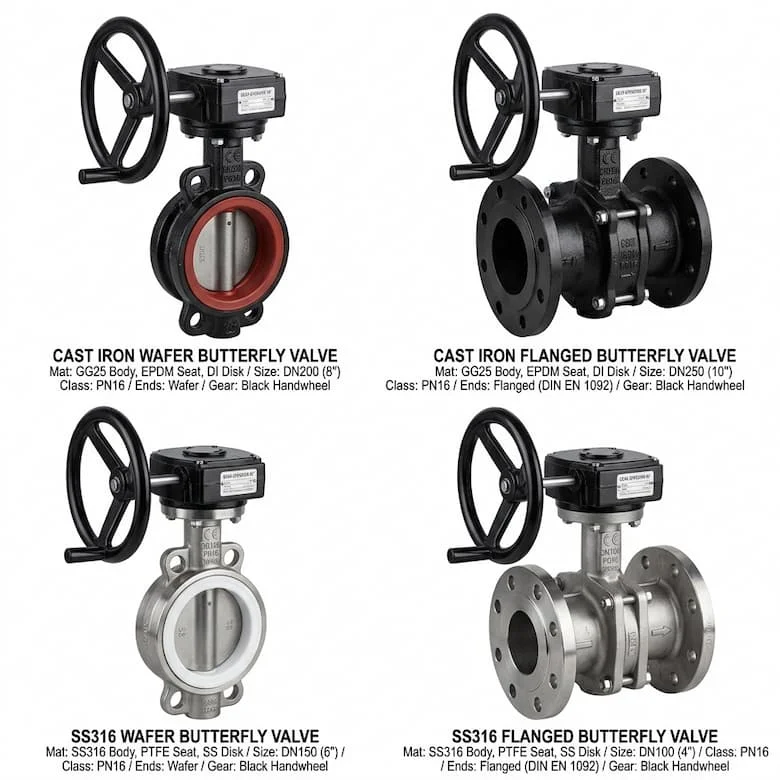

Các loại van bướm có tay quay phổ biến hiện nay

Thông số kỹ thuật cần quan tâm

Khi lựa chọn, kỹ sư cần lưu ý các thông số: DN (kích thước), PN (áp suất làm việc), nhiệt độ và tiêu chuẩn kết nối. Việc chọn sai áp suất (pressure rating) là vô cùng nguy hiểm, có thể dẫn đến nứt thân van hoặc xì gioăng khi hệ thống đạt đỉnh áp. Hơn nữa, với các loại van kích thước lớn (DN > 300), việc sử dụng gearbox chất lượng cao là yêu cầu bắt buộc để tránh tình trạng kẹt số.

So sánh van bướm có tay quay và van bướm tay gạt

Van tay gạt phù hợp với kích thước nhỏ (đến DN150) nhờ thao tác nhanh. Ngược lại, van tay quay chiếm ưu thế tuyệt đối ở phân khúc kích thước trung bình và lớn nhờ tính ổn định. Mặc dù giá thành của van tay quay cao hơn, nhưng lợi ích về sự an toàn và độ bền mà nó mang lại là khoản đầu tư xứng đáng cho hệ thống dài hạn.

Ứng dụng thực tế và sai lầm thường gặp

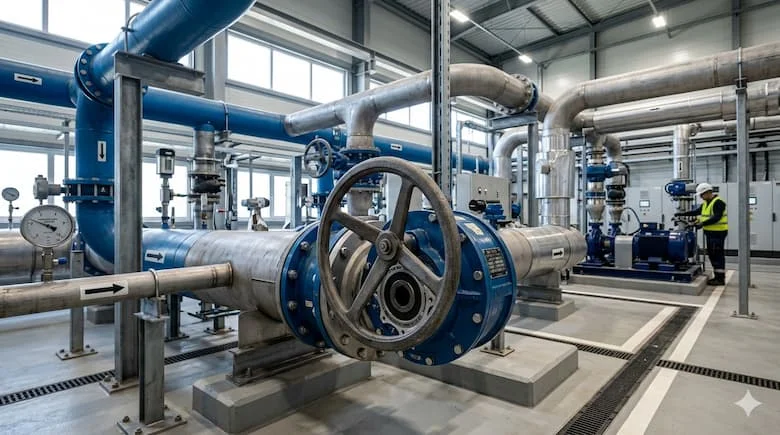

Van bướm có tay quay là mắt xích quan trọng trong hệ thống nhà máy nước, HVAC, PCCC, thủy điện và các ngành công nghiệp nặng. Trong các đường ống DN400 - DN600, thiết bị này giúp kiểm soát lưu lượng nước ổn định, tránh các xung áp đột ngột làm hỏng hệ thống ống.

Những sai lầm cần tránh khi sử dụng:

1. Chọn sai vật liệu: Dùng van gang cho môi trường axit gây ăn mòn nhanh chóng.

2. Không bảo trì gearbox: Hộp số bị khô dầu dẫn đến kẹt cứng sau một thời gian vận hành.

3. Lắp sai chiều: Đĩa van va chạm với đường ống dẫn đến hư hỏng cấu trúc.

4. Bỏ qua kiểm tra áp suất: Dùng van PN10 cho hệ thống PN16 là sai lầm nghiêm trọng gây rò rỉ.

Hậu quả của những sai lầm này thường là sự cố dừng máy, chi phí thay thế linh kiện cao và tiềm ẩn nguy cơ mất an toàn cho con người.

Hướng dẫn chọn và lắp đặt đúng kỹ thuật

Để chọn được sản phẩm phù hợp, hãy tuân thủ checklist sau:

• Xác định kích thước DN: Đảm bảo khớp nối với đường ống hiện hữu.

• Kiểm tra áp suất: Phù hợp với thông số của hệ thống.

• Vật liệu: Nước sạch chọn gang, hóa chất chọn inox.

• Torque vận hành: Tính toán lực xoay cần thiết để chọn gearbox tương ứng.

Trong quá trình lắp đặt, hãy chú ý siết bulong đều lực trên toàn bộ mặt bích để đảm bảo van không bị lệch tâm. Đừng quên test áp lực trước khi đưa hệ thống vào vận hành thực tế và lên lịch bảo trì gearbox định kỳ mỗi 6-12 tháng để tra dầu mỡ.

FAQ: Câu hỏi thường gặp về van bướm có tay quay

1.Van bướm tay quay là gì?

Là loại van bướm được trang bị hộp số tay quay (gearbox) để trợ lực, giúp việc đóng mở các dòng van có kích thước lớn trở nên nhẹ nhàng hơn.

2.Van tay quay khác gì van tay gạt?

Van tay quay có hộp số giảm tốc, phù hợp với van lớn và cho phép điều tiết lưu lượng chính xác, trong khi van tay gạt đóng mở nhanh nhưng nặng khi dùng với kích thước lớn.

3.Khi nào nên dùng van bướm gearbox?

Khi kích thước đường ống từ DN150 trở lên hoặc hệ thống yêu cầu độ chính xác cao khi điều tiết lưu lượng.

4.Van bướm tay quay có dùng cho hóa chất được không?

Có, bạn cần chọn dòng van làm từ vật liệu inox (như CF8 hoặc CF8M) để chống ăn mòn hiệu quả.

Kết luận

Việc lựa chọn đúng van bướm tay quay đóng vai trò quyết định đến hiệu suất vận hành của cả hệ thống đường ống. Dù bạn đang vận hành một hệ thống cấp nước hay một quy trình hóa chất khắt khe, việc hiểu rõ thông số và chọn đúng loại hộp số sẽ giúp tiết kiệm đáng kể chi phí bảo trì lâu dài. Hãy ưu tiên các sản phẩm có chất liệu bền bỉ và cơ cấu truyền động chính xác để tránh những rủi ro không đáng có.
