Van SCV là gì? Giải pháp kỹ thuật toàn diện chống búa nước và ổn định hệ thống cấp nước

Trong các hệ thống cấp nước công nghiệp, hệ thống HVAC hay các tòa nhà cao tầng, việc kiểm soát ổn định dòng chảy luôn là bài toán đau đầu của các kỹ sư cơ điện. Bạn đã bao giờ đối mặt với tình trạng hệ thống nước bị dao động áp suất liên tục, máy bơm vận hành không ổn định, hay tiếng ồn lớn kèm theo sự rung lắc dữ dội của đường ống mỗi khi tắt máy? Đó chính là những dấu hiệu cảnh báo hệ thống đang chịu tác động của hiện tượng sốc áp. Vậy van SCV là gì và tại sao đây lại là "chìa khóa" giúp bảo vệ toàn bộ mạng lưới thủy lực của bạn?

Van SCV (viết tắt của Silent Check Valve - van một chiều chống ồn) không chỉ đơn thuần là thiết bị ngăn dòng chảy ngược. Đây là một giải pháp kỹ thuật tinh vi, được thiết kế chuyên biệt để triệt tiêu năng lượng va đập của cột nước – kẻ thù số một của đường ống dẫn nước. Bài viết này sẽ đi sâu vào phân tích chuyên môn, từ nguyên lý vận hành cho đến các tiêu chuẩn kỹ thuật khắt khe, giúp bạn làm chủ thiết bị này trong vận hành hệ thống.

I. Vì sao nhiều hệ thống áp lực cần sử dụng van SCV?

1. Phân tích tình huống thực tế

Trong một hệ thống bơm cấp nước, năng lượng của dòng nước khi di chuyển là rất lớn. Khi máy bơm hoạt động, nước được đẩy đi với vận tốc ổn định. Tuy nhiên, khi máy bơm dừng đột ngột (do mất điện hoặc do chế độ cài đặt tự động), cột nước đang chuyển động với vận tốc cao vẫn giữ quán tính di chuyển về phía trước. Khi đến điểm cuối của dòng chảy hoặc gặp vật cản, cột nước này sẽ dội ngược lại về phía máy bơm.

2. Nguyên nhân dẫn đến sự mất ổn định

• Hiện tượng sốc áp: Khi dòng nước bị chặn lại đột ngột, áp lực tức thời có thể tăng vọt gấp nhiều lần áp suất vận hành bình thường.

• Máy bơm không ổn định: Sự dội ngược này tạo ra áp lực ngược lên cánh bơm và trục bơm, khiến máy bơm phải chịu lực cưỡng bức, gây ra tình trạng mài mòn, rung lắc và giảm tuổi thọ phớt chặn.

• Đường ống rung hoặc gây sốc áp: Sự rung động lan truyền dọc theo đường ống, gây mỏi vật liệu tại các mối hàn, cút nối, dẫn đến rò rỉ sau một thời gian dài sử dụng.

Van SCV ra đời như một van điều khiển dòng chảy có khả năng đóng lại gần như tức thì, biến quá trình dội ngược dữ dội thành một quá trình được kiểm soát, đảm bảo hệ thống luôn vận hành trong ngưỡng an toàn.

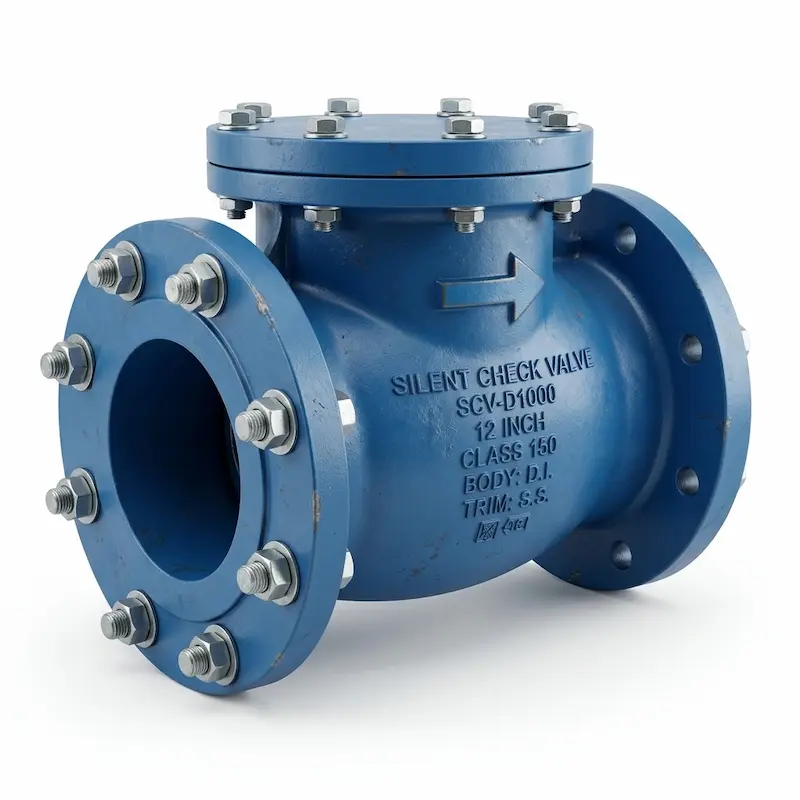

II. Kiến thức nền: Van SCV là gì?

1. Định nghĩa kỹ thuật

Van SCV là gì? Hay còn gọi là Silent Check Valve là loại van một chiều cải tiến, được thiết kế với đĩa van di chuyển theo trục thẳng đứng, kết hợp cùng hệ thống lò xo áp lực cao. Chữ "Silent" (yên tĩnh) ám chỉ khả năng đóng van mà không tạo ra tiếng ồn lớn như các loại van lá lật (swing check valve) truyền thống.

2. Chức năng chính

• Ngăn dòng chảy ngược: Chặn không cho lưu chất chảy về nguồn khi áp lực phía sau lớn hơn áp lực phía trước.

• Chống búa nước (Water Hammer): Đây là chức năng cốt lõi. Bằng cách đóng van nhanh chóng trước khi dòng nước kịp đảo chiều, van SCV triệt tiêu hoàn toàn xung lực va đập.

• Ổn định áp lực: Duy trì trạng thái áp suất ổn định trong đường ống, bảo vệ các thiết bị nhạy cảm như cảm biến áp suất, đồng hồ đo và bộ điều khiển biến tần.

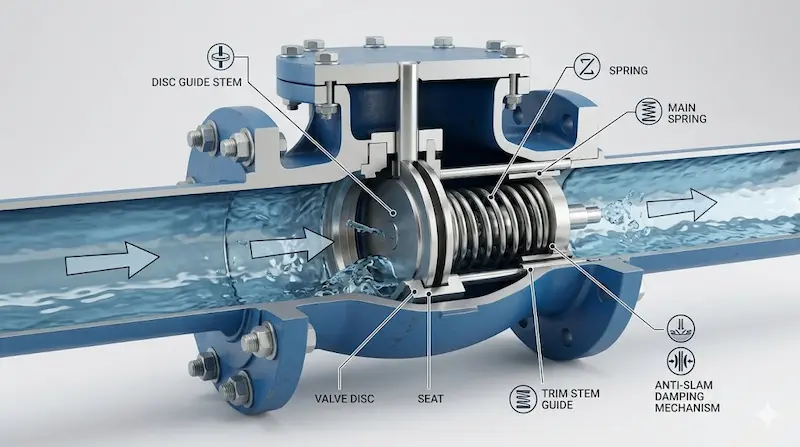

III. Nguyên lý hoạt động chuyên sâu của van SCV

1. Cơ chế đóng mở dựa trên sự chênh lệch áp suất

Van SCV hoạt động dựa trên sự cân bằng giữa hai lực: Áp lực của dòng chảy và lực đàn hồi của lò xo.

• Khi máy bơm vận hành: Áp lực nước đủ mạnh để thắng lực lò xo, đẩy đĩa van ra khỏi đế, cho phép dòng nước đi qua một cách trơn tru với tổn thất áp suất thấp nhất.

• Khi máy bơm dừng: Ngay khi vận tốc dòng chảy tiến gần về 0, áp lực đẩy mất đi. Lúc này, lò xo sẽ bung ra, kéo đĩa van về vị trí đóng trước khi dòng nước có cơ hội dội ngược.

2. Tại sao SCV giảm tiếng ồn tốt hơn van lá lật?

Ở van lá lật, đĩa van cần một quãng đường di chuyển theo hình cung để đóng lại. Quãng đường này dài, phụ thuộc vào trọng lực, dẫn đến việc đóng trễ. Sự trễ này là nguyên nhân chính tạo ra "tiếng va đập kim loại". Ngược lại, van SCV có hành trình đóng ngắn theo trục dọc, được hỗ trợ bởi lò xo, giúp quá trình đóng diễn ra gần như ngay tức thì, loại bỏ tiếng ồn.

IV. Phân tích các loại van SCV phổ biến

1. Theo kiểu kết nối

• Van SCV mặt bích (Flanged Type): Sử dụng cho hệ thống đường ống lớn (từ DN50 trở lên). Kết nối mặt bích đảm bảo độ kín khít tuyệt đối và chịu được rung động mạnh trong môi trường công nghiệp.

• Van SCV nối ren (Threaded Type): Thường gặp ở các đường ống nhỏ trong các tòa nhà dân dụng hoặc phân nhánh cấp nước. Ưu điểm là lắp đặt nhanh, gọn, tiết kiệm không gian.

2. Theo vật liệu chế tạo

• Van một chiều chống ồn gang (Cast Iron/Ductile Iron): Độ bền cơ học cao, chịu lực tốt, giá thành hợp lý, phù hợp cho hệ thống cấp nước lạnh và HVAC.

• Van một chiều chống ồn Inox (Stainless Steel 304/316): Chống ăn mòn tuyệt đối, phù hợp cho nước sạch, nước xử lý hóa chất hoặc các hệ thống thực phẩm, dược phẩm.

V. So sánh kỹ thuật: Van SCV vs. Van một chiều thông thường

Phân tích: Van lá lật có ưu điểm là ít gây cản trở dòng chảy hơn do cấu tạo mở hoàn toàn, nhưng trong các hệ thống hiện đại với máy bơm biến tần,  Silent check valve là lựa chọn bắt buộc để đảm bảo tuổi thọ thiết bị.

VI. Tại sao van SCV giúp giảm hiện tượng búa nước?

Búa nước (water hammer) xảy ra khi vận tốc dòng chất lỏng trong đường ống thay đổi đột ngột. Sự thay đổi vận tốc sinh ra một sóng áp suất có giá trị.

Nếu Delta v xảy ra trong thời gian ngắn hơn thời gian truyền sóng áp suất, áp suất sẽ tăng cực đại, có khả năng làm nổ đường ống. Van SCV làm giảm giá trị của Delta v bằng cách ngăn dòng chảy dừng lại đột ngột bằng các cơ chế lò xo phản lực, khiến sóng áp suất không thể hình thành hoặc bị triệt tiêu ngay khi bắt đầu.

VII. Ứng dụng thực tế và sai lầm thường gặp

1. Các hệ thống ưu tiên sử dụng van scv là gì

• Hệ thống PCCC: Đây là hệ thống có áp lực cực cao và yêu cầu độ tin cậy tuyệt đối. Van SCV giúp ngăn nước dội ngược làm hư hại bơm chữa cháy.

• Trạm bơm tòa nhà cao tầng: Nơi cần ổn định áp suất cho các tầng phía dưới khi máy bơm đẩy nước lên cao.

• Hệ thống xử lý nước công nghiệp: Nơi có nhiều máy bơm công suất lớn hoạt động luân phiên.

2. Các sai lầm khi lắp đặt khiến van nhanh hỏng

• Lắp ngược chiều: Mũi tên trên thân van không khớp với hướng dòng chảy, dẫn đến việc van bị chặn hoàn toàn, gây cháy máy bơm do quá tải.

• Chọn sai áp lực (PN): Sử dụng van PN10 cho hệ thống chịu áp PN16 sẽ gây nứt vỡ thân van sau một thời gian vận hành.

• Không làm sạch đường ống: Cặn bẩn, mạt sắt trong ống mới lắp đặt sẽ kẹt vào gioăng hoặc lò xo, làm van bị hở.

VIII. Hướng dẫn chọn và lắp đặt van SCV đúng chuẩn kỹ thuật

1. Checklist chọn mua van

• Kích thước danh định (DN): Chọn đúng kích thước ống.

• Áp suất định mức (PN): Chọn van có áp suất làm việc lớn hơn ít nhất 1.2 lần áp suất tối đa của hệ thống.

• Vật liệu: Cân nhắc môi trường nước (pH, nhiệt độ) để chọn giữa gang, đồng hay inox.

• Thương hiệu: Ưu tiên sản phẩm có đầy đủ chứng chỉ kỹ thuật (CO/CQ).

2. Quy trình lắp đặt tiêu chuẩn

1. Vệ sinh: Làm sạch bề mặt tiếp xúc và bên trong đường ống.

2. Kiểm tra: Xác định hướng mũi tên trên thân van.

3. Lắp đặt: Đảm bảo trục của van đặt theo chiều thẳng đứng (hoặc ngang tùy thiết kế của hãng).

4. Siết ốc: Với mặt bích, cần siết đều tay theo hình chữ thập để tránh lệch gioăng.

5. Test: Cho nước chảy từ từ để đẩy hết không khí trong ống ra ngoài trước khi tăng áp.

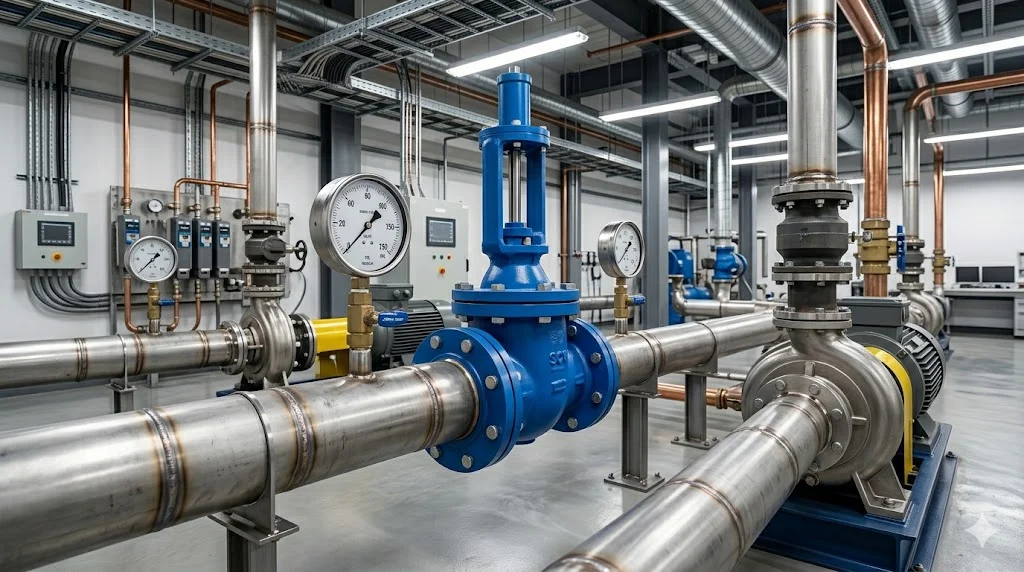

IX. Bảo trì và kiểm tra định kỳ

Để van SCV bền bỉ theo thời gian:

• Kiểm tra tiếng ồn: Nếu thấy van bắt đầu kêu, có thể lò xo bên trong đã bị mỏi hoặc cặn bẩn kẹt bên trong.

• Kiểm tra rò rỉ: Kiểm tra khớp nối mặt bích sau mỗi 6 tháng vận hành.

• Vệ sinh: Nếu hệ thống cấp nước có nhiều cát, cần lắp thêm bộ lọc y (Y-Strainer) trước van SCV để kéo dài tuổi thọ cho đĩa van.

Câu hỏi thường gặp về van scv là gì? (FAQ)

H3: Van SCV là viết tắt của gì và tại sao gọi là van "Silent"?

 SCV là viết tắt của Silent Check Valve (Van một chiều chống ồn). Sở dĩ được gọi là "Silent" vì thiết kế của van tập trung vào việc triệt tiêu tiếng va đập kim loại khi đóng van. Nhờ cấu tạo lò xo hỗ trợ đóng đĩa van trước khi dòng nước kịp đảo chiều, thiết bị loại bỏ hoàn toàn âm thanh "rầm rầm" thường thấy ở các loại van lá lật, giúp hệ thống vận hành êm ái hơn rất nhiều.

H3: Van scv là gì? có phải là van một chiều thông thường không?

 Về chức năng, đúng là nó thuộc dòng van một chiều (ngăn nước chảy ngược). Tuy nhiên, xét về cấu tạo và hiệu suất, van SCV là một phiên bản "cải tiến công nghiệp". Trong khi van một chiều thông thường chủ yếu để chặn nước đơn thuần, van SCV được thiết kế để xử lý các bài toán phức tạp hơn như búa nước, rung chấn đường ống và ổn định áp suất cho các máy bơm cao áp.

H3: Tại sao van SCV đóng nhanh hơn van lá lật?

 Van lá lật dựa vào trọng lực để rơi đĩa van xuống, điều này có độ trễ nhất định. Van SCV sử dụng hệ thống lò xo thép không gỉ được nén sẵn. Ngay khi dòng chảy dừng lại (vận tốc bằng 0), lực lò xo sẽ "bắn" đĩa van về vị trí đóng gần như tức thì. Sự khác biệt vài mili giây này chính là yếu tố giúp van SCV ngăn chặn hoàn toàn hiện tượng búa nước

X. Kết luận

Việc sử dụng van SCV không chỉ là một yêu cầu kỹ thuật mà còn là khoản đầu tư thông minh để bảo vệ tài sản (máy bơm và đường ống) cho doanh nghiệp và tòa nhà. Với khả năng chống búa nước ưu việt, độ bền cao và tính năng chống ồn, van SCV đã chứng minh được vị thế không thể thay thế trong ngành thủy lực hiện đại.

Khi lựa chọn van, hãy luôn ưu tiên các thông số kỹ thuật được kiểm chứng và quy trình lắp đặt đúng chuẩn để hệ thống của bạn luôn vận hành trơn tru trong nhiều năm tới.
