Cấu tạo van 1 chiều: Phân tích chuyên sâu từ chuyên gia để lựa chọn tối ưu

Trong các hệ thống đường ống công nghiệp và dân dụng, sự cố máy bơm bị tụt nước, hệ thống rung lắc mạnh do dòng chảy ngược (hiện tượng búa nước) hay hư hỏng thiết bị đo đạc là những vấn đề gây đau đầu cho các kỹ sư. Nguyên nhân cốt lõi thường nằm ở việc lựa chọn hoặc lắp đặt sai thiết bị kiểm soát dòng chảy. Vai trò của van 1 chiều trong hệ thống là cực kỳ quan trọng: nó không chỉ ngăn dòng chảy ngược, bảo vệ máy bơm và các thiết bị nhạy cảm mà còn duy trì áp suất ổn định cho toàn bộ đường ống. Để tránh những sai lầm đáng tiếc, việc nắm vững cấu tạo van 1 chiều và nguyên lý vận hành bên trong là yêu cầu bắt buộc đối với bất kỳ ai đang quản lý hệ thống kỹ thuật.

Van 1 chiều là gì?

Van 1 chiều là thiết bị cơ học dùng để ngăn dòng chảy ngược trong đường ống. Hiểu đơn giản, thiết bị này chỉ cho phép lưu chất (nước, khí, hơi, hóa chất) di chuyển theo một hướng duy nhất. Khi áp lực dòng chảy xuôi đi qua, van sẽ mở; ngay khi dòng chảy dừng lại hoặc đảo chiều, van sẽ tự động đóng lại, đảm bảo an toàn tuyệt đối cho các thiết bị phía sau như máy bơm, đồng hồ đo và hệ thống lọc.

Nguyên lý hoạt động của van 1 chiều

Nguyên lý vận hành của van 1 chiều dựa hoàn toàn vào áp suất của dòng lưu chất mà không cần bất kỳ nguồn năng lượng bên ngoài (điện hay khí nén) hay sự tác động thủ công nào.

• Cơ chế hoạt động: Khi áp lực dòng chảy xuôi đủ lớn, nó sẽ thắng được trọng lượng của đĩa van hoặc lực lò xo, đẩy đĩa van ra khỏi vị trí chặn để lưu chất đi qua.

• Khi áp lực giảm: Khi máy bơm dừng hoặc dòng chảy mất áp suất, trọng lượng đĩa van hoặc lực đàn hồi của lò xo sẽ tự động kéo đĩa van về vị trí cũ, chặn kín đường ống ngay lập tức.

Vì cơ chế tự động này, việc lắp đặt đúng chiều dòng chảy (thường được đánh dấu bằng mũi tên trên thân van) là cực kỳ quan trọng. Nếu lắp ngược, van sẽ luôn ở trạng thái đóng, gây tắc nghẽn toàn bộ hệ thống ngay lập tức.

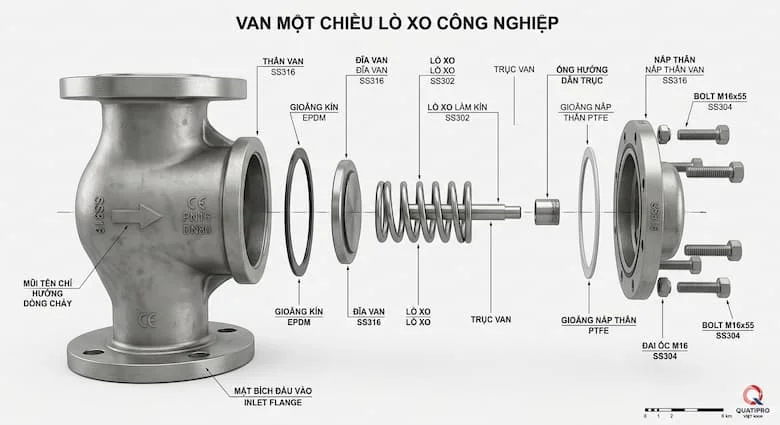

Cấu tạo van 1 chiều gồm những bộ phận nào?

Một bộ van hoàn chỉnh thường được cấu thành từ các thành phần kỹ thuật chính, mỗi bộ phận đóng một vai trò quyết định đến hiệu suất và độ bền:

Thân van

Đây là bộ phận chịu áp lực chính của hệ thống. Chất liệu thân van rất đa dạng như gang, inox 304/316, đồng hoặc nhựa PVC. Việc lựa chọn chất liệu tùy thuộc vào môi trường lưu chất (nước sạch, hóa chất ăn mòn, hay hơi nóng).

Đĩa van (Lá van)

Đây là "trái tim" của van, bộ phận trực tiếp tiếp xúc và ngăn cản dòng chảy ngược. Đĩa van có thể dạng tròn, cánh bướm hoặc hình bi, hoạt động dựa trên áp lực dòng chảy để đóng hoặc mở.

Lò xo

Không phải loại van nào cũng có lò xo, nhưng với các dòng van 1 chiều áp lực cao, lò xo đóng vai trò tạo lực hồi cực nhanh. Nó giúp van đóng lại gần như tức thì, giảm thiểu tối đa hiện tượng va đập nước (water hammer).

Trục van

Là cầu nối chuyển động, giúp giữ đĩa van cố định và đảm bảo đĩa van đóng mở đúng quỹ đạo, không bị lệch khỏi vị trí làm kín.

Gioăng làm kín

Bộ phận này đảm bảo độ kín tuyệt đối khi van đóng. Gioăng thường được làm bằng cao su EPDM, NBR hoặc Teflon (PTFE) để chịu nhiệt và chống rò rỉ.

Góc chuyên gia: Gioăng làm kín là bộ phận dễ hư hỏng nhất do ma sát liên tục. Đối với môi trường hóa chất hoặc nước nóng, việc chọn vật liệu gioăng không phù hợp (ví dụ gioăng cao su thường gặp nhiệt độ cao) sẽ gây rò rỉ chỉ sau thời gian ngắn.

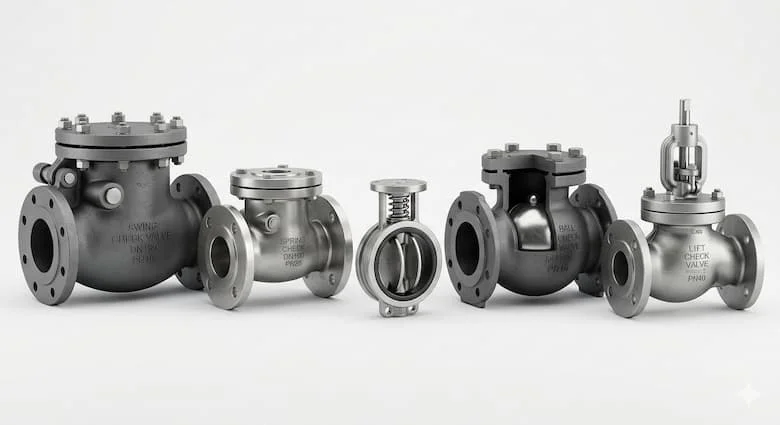

Các loại van 1 chiều phổ biến hiện nay

Dựa trên cấu tạo đĩa van, thị trường hiện có các loại chính:

Thông số kỹ thuật quan trọng khi chọn van 1 chiều

Việc lựa chọn thiết bị không chỉ dựa vào kích thước mà cần chú ý đến các thông số kỹ thuật then chốt:

• Kích thước (DN): Phải trùng khớp với kích thước đường ống hiện hữu (ví dụ DN50, DN100).

• Áp lực làm việc (PN): Chọn mức PN (ví dụ PN16) phù hợp với áp suất hệ thống. Chọn sai sẽ dẫn đến nứt thân van hoặc rò rỉ do gioăng không chịu nổi áp suất.

• Vật liệu: Van inox 304/316 có giá thành cao hơn van gang nhưng mang lại độ bền gấp nhiều lần trong môi trường ăn mòn.

• Kiểu kết nối: Ren (cho đường ống nhỏ) hoặc mặt bích (cho đường ống lớn) để đảm bảo độ chắc chắn.

So sánh cấu tạo van 1 chiều với van chặn (van khóa)

Nhiều người thường nhầm lẫn giữa hai thiết bị này. Điểm giống nhau là cả hai đều kiểm soát dòng chảy. Tuy nhiên, sự khác biệt rất rõ ràng:

• Cơ chế: Van 1 chiều hoạt động hoàn toàn tự động nhờ áp lực lưu chất. Van chặn (van cổng, van bi tay gạt) đòi hỏi phải có sự can thiệp của con người (vận hành tay) để đóng/mở.

• Chức năng: Van chặn dùng để ngắt hoàn toàn dòng chảy khi cần bảo trì, trong khi van 1 chiều dùng để bảo vệ hệ thống khỏi dòng chảy ngược.

Ứng dụng thực tế và sai lầm thường gặp

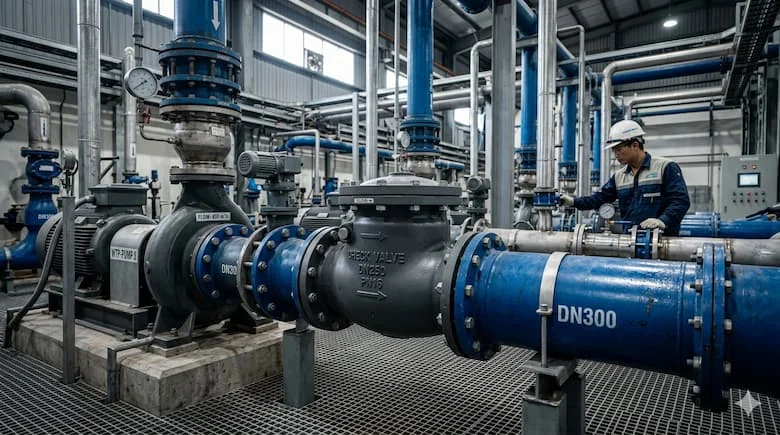

Van 1 chiều xuất hiện ở khắp mọi nơi: từ hệ thống máy bơm nước gia đình, trạm bơm PCCC trong tòa nhà cao tầng đến các đường ống dẫn hóa chất, hơi nóng trong nhà máy.

Các sai lầm phổ biến:

1. Lắp ngược chiều: Mũi tên trên thân van bị bỏ qua, dẫn đến van luôn chặn dòng chảy.

2. Chọn sai vật liệu: Dùng van gang cho môi trường hóa chất dẫn đến mục thân van.

3. Không vệ sinh đường ống: Cặn bẩn từ quá trình hàn ống rơi vào làm kẹt đĩa van, gây rò rỉ.

4. Búa nước: Chọn loại van đóng chậm cho hệ thống áp lực cao làm hư hỏng cả máy bơm lẫn đường ống.

Hướng dẫn lựa chọn và lắp đặt đúng kỹ thuật

Để hệ thống hoạt động ổn định, hãy áp dụng quy trình kiểm tra sau:

Checklist khi chọn van:

• Xác định môi trường lưu chất (nước, dầu, khí).

• Tính toán áp suất cực đại (Pressure rating).

• Chọn kiểu kết nối (Ren hay bích).

Checklist khi lắp đặt:

• ✅ Kiểm tra kỹ mũi tên hướng dòng chảy trên thân van.

• ✅ Vệ sinh sạch đường ống trước khi lắp van.

• ✅ Siết bulong mặt bích đều tay để tránh cong vênh.

• ✅ Nên lắp van gần máy bơm để tối ưu bảo vệ.

FAQ: Câu hỏi thường gặp về van 1 chiều

1.Cấu tạo van 1 chiều hoạt động như thế nào?

Nó hoạt động tự động bằng cách sử dụng chính áp lực của lưu chất để nâng đĩa van lên khi dòng chảy đi qua và tự đóng lại khi dòng chảy dừng hoặc ngược lại.

2.Van 1 chiều có cần điện không?

Không, van 1 chiều là thiết bị cơ học thuần túy, hoạt động dựa trên áp lực vật lý.

3.Van 1 chiều nào dùng cho máy bơm nước?

Tùy vào công suất, thường dùng van lá lật hoặc van 1 chiều lò xo để đảm bảo ngăn nước tụt và bảo vệ bơm.

4.Bao lâu nên bảo trì van 1 chiều?

Nên kiểm tra định kỳ 6 tháng/lần để vệ sinh cặn bẩn và kiểm tra độ đàn hồi của lò xo hoặc gioăng.

5.Van 1 chiều inox có tốt hơn van đồng không?

Van inox có khả năng chống ăn mòn tốt hơn và chịu được hóa chất, trong khi van đồng phù hợp cho nước sạch với chi phí tối ưu hơn.

Kết Luận

Việc nắm bắt cấu tạo van 1 chiều, nguyên lý vận hành và phân loại van 1 chiều là nền tảng giúp bạn quản lý hệ thống đường ống một cách chuyên nghiệp. Một thiết bị van đúng tiêu chuẩn không chỉ giúp máy bơm của bạn hoạt động bền bỉ, tiết kiệm chi phí sửa chữa mà còn đảm bảo an toàn tuyệt đối cho toàn bộ hạ tầng.
