CCTF Flanges: Giải pháp kết nối đường ống tiêu chuẩn cho hệ thống công nghiệp

Trong các hệ thống đường ống công nghiệp, rò rỉ tại các điểm kết nối không chỉ gây lãng phí năng lượng mà còn là mối nguy hại lớn đối với an toàn vận hành. Sai lệch về tiêu chuẩn mặt bích thường dẫn đến tình trạng lệch tâm, khiến gioăng làm kín không thể phát huy tác dụng hoặc làm đứt gãy bulong do ứng suất không đều. Đây chính là lý do việc lựa chọn CCTF mặt bích đúng tiêu chuẩn là ưu tiên hàng đầu của mọi kỹ sư dự án.

Các dòng flange công nghiệp từ thương hiệu CCTF không chỉ nổi tiếng về độ bền cơ học mà còn đáp ứng nghiêm ngặt các tiêu chuẩn khắt khe về áp lực và vật liệu. Việc sử dụng các loại mặt bích đường ống chất lượng cao giúp hệ thống vận hành kín áp, đồng thời hỗ trợ tháo lắp bảo trì một cách thuận tiện, tối ưu hóa chi phí vận hành dài hạn cho các nhà máy dầu khí, cấp nước và hóa chất.

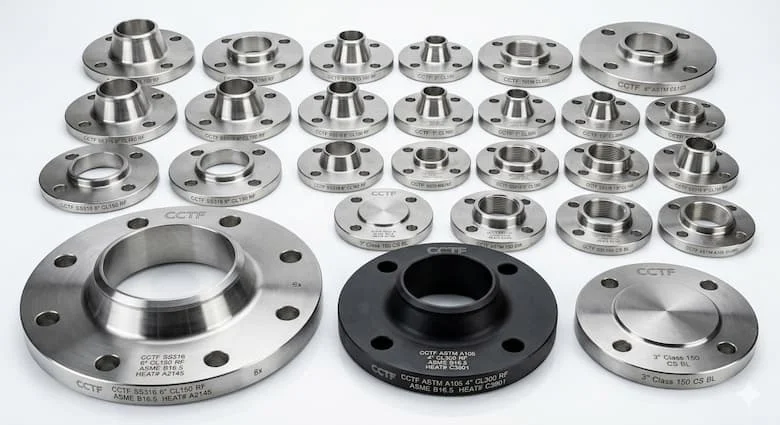

CCTF Flanges là gì?

CCTF flanges là mặt bích công nghiệp dùng để kết nối đường ống và thiết bị, giúp hệ thống vận hành ổn định và kín áp. Đây là thành phần không thể thiếu trong bất kỳ quy trình liên kết cơ khí nào cần sự vững chắc và khả năng chịu tải cao.

Khác với các phương pháp hàn cố định, flange tiêu chuẩn cho phép người dùng dễ dàng tháo rời các cụm đường ống để vệ sinh, kiểm tra hoặc thay thế thiết bị. Với dải sản phẩm đa dạng về vật liệu như thép carbon, inox, hay thép hợp kim, các loại mặt bích của CCTF đảm bảo độ tương thích tối đa trong các môi trường khắc nghiệt như nhà máy lọc dầu, hệ thống HVAC hay các hệ thống dẫn hóa chất có tính ăn mòn mạnh.

Nguyên lý kết nối của flange trong hệ thống đường ống

Nguyên lý cơ bản của một kết nối mặt bích là tạo ra một lực ép đồng nhất lên gioăng (gasket) nằm giữa hai mặt bích thông qua hệ thống bulong. Quá trình này tạo nên một vòng đệm kín khít hoàn hảo, ngăn chặn hoàn toàn sự rò rỉ của lưu chất bên trong.

• Tại sao flange dễ bảo trì hơn hàn cố định? Khi cần sửa chữa thiết bị (như van hay bơm), bạn chỉ cần tháo bulong thay vì phải cắt ống.

• Tại sao cần chọn đúng tiêu chuẩn flange? Sự sai lệch dù chỉ vài milimet trong khoảng cách lỗ bulong hoặc kích thước danh định (DN) cũng sẽ gây nên ứng suất dư, dẫn đến rò rỉ hoặc vỡ mặt bích khi hệ thống đạt áp suất vận hành.

Phân tích cấu tạo và các loại CCTF mặt bích

Cấu tạo cơ bản của mặt bích

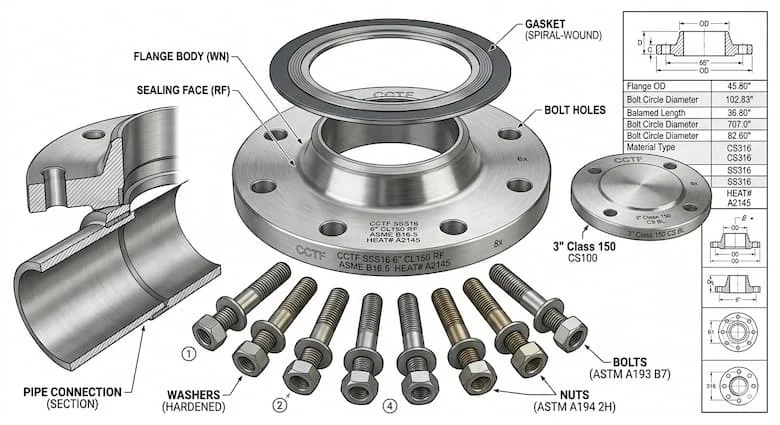

Mỗi chiếc mặt bích CCTF được cấu thành từ 4 thành phần chính:

1. Thân mặt bích: Chịu lực chính và kết nối trực tiếp với đường ống.

2. Lỗ bulong: Quyết định độ ổn định khi lắp đặt. Lỗ bulong phải được gia công chính xác để lực siết được phân bố đều.

3. Bề mặt làm kín (Sealing face): Tùy vào yêu cầu áp lực mà có các loại như RF (Raised Face - gờ nổi), FF (Flat Face - phẳng), hay RTJ (Ring Type Joint - kết nối vòng).

4. Gioăng (Gasket): Vật liệu linh hoạt (PTFE, Graphite, EPDM) giúp trám kín các khuyết tật nhỏ trên bề mặt kim loại.

Các loại mặt bích phổ biến

Thông số kỹ thuật quan trọng của CCTF  mặt bích

Để lựa chọn đúng CCTF  mặt bích, bạn cần nắm rõ 4 thông số kỹ thuật then chốt:

• Kích thước danh định (DN/NPS): Phải khớp hoàn toàn với đường kính trong của ống.

• Pressure Class (150, 300, 600): Chỉ số này định nghĩa giới hạn áp suất mà mặt bích có thể chịu được. Chọn sai pressure class là nguyên nhân hàng đầu gây ra các sự cố nổ đường ống.

• Vật liệu: Thép carbon (Carbon steel) phổ biến cho nước, trong khi inox (Stainless steel) là lựa chọn tối ưu cho hóa chất nhờ khả năng chống ăn mòn.

• Tiêu chuẩn kết nối: ASME/ANSI, DIN hoặc JIS. Lưu ý rằng các tiêu chuẩn này không hoàn toàn tương thích với nhau, do đó cần kiểm tra kỹ trước khi đặt hàng.

Việc hiểu rõ về flange công nghiệp không chỉ giúp tăng tính an toàn mà còn đảm bảo tối ưu hóa ngân sách dự án thông qua việc chọn đúng vật liệu cho từng vị trí làm việc cụ thể.

Ứng dụng thực tế và sai lầm thường gặp

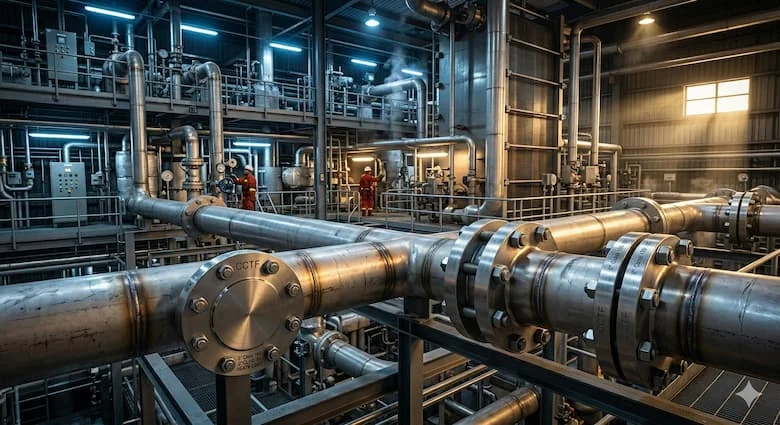

CCTF  mặt bích có mặt ở khắp mọi nơi: từ các bồn chứa hóa chất trong nhà máy, hệ thống PCCC của các tòa nhà cao tầng cho đến đường ống hơi áp cao tại các nhà máy điện.

Các sai lầm kỹ thuật phổ biến nhất:

• Siết bulong không đều: Gây ra hiện tượng nghiêng mặt bích, làm gioăng bị ép lệch, dẫn đến rò rỉ ngay khi cấp áp.

• Dùng lại gioăng cũ: Gioăng sau khi đã bị ép một lần sẽ mất khả năng đàn hồi, không bao giờ đảm bảo độ kín lần thứ hai.

• Không kiểm tra bề mặt sealing: Các vết xước nhỏ trên bề mặt mặt bích cũng đủ để tạo đường thoát cho lưu chất.

Hậu quả của những sai lầm này thường là phải tháo dỡ toàn bộ cụm kết nối, tốn kém nhân công và thời gian dừng máy ngoài ý muốn.

Hướng dẫn lựa chọn và lắp đặt đúng kỹ thuật

Để hệ thống vận hành bền bỉ, hãy tuân thủ checklist sau:

Checklist khi chọn mua:

•  Xác định chính xác áp suất làm việc tối đa của hệ thống.

•  Chọn vật liệu mặt bích và gioăng tương thích với lưu chất.

•  Đảm bảo tiêu chuẩn của mặt bích (ANSI/DIN) trùng với tiêu chuẩn của thiết bị kết nối.

Checklist khi lắp đặt:

•  Làm sạch bề mặt flange, đảm bảo không có rỉ sét hoặc vật lạ.

•  Kiểm tra độ đồng tâm của hai đầu ống trước khi siết bulong.

•  Siết bulong theo phương pháp chéo góc để đảm bảo áp lực được phân bố đều.

•  Thực hiện test áp sau khi lắp đặt hoàn thiện.

FAQ: Câu hỏi thường gặp về CCTF Flanges

1.CCTF flanges dùng cho hệ thống nào?

Chúng được ứng dụng đa dạng từ hệ thống cấp nước dân dụng đến các đường ống dầu khí, hơi nóng và hóa chất công nghiệp.

2.Flange inox và flange thép khác nhau thế nào?

Flange inox chống ăn mòn và oxy hóa tốt hơn hẳn, phù hợp môi trường khắc nghiệt; flange thép carbon có giá thành tối ưu cho hệ thống nước và dầu.

3.Pressure class 150 và 300 khác gì?

Class 300 chịu được áp suất vận hành cao hơn class 150, độ dày mặt bích và số lượng/kích thước bulong cũng lớn hơn.

4.Khi nào nên dùng weld neck flange?

Khi hệ thống đòi hỏi độ bền cao nhất, áp suất lớn và độ rung động mạnh.

5.Có thể dùng lại gioăng flange không?

Tuyệt đối không. Gioăng đã qua sử dụng mất tính đàn hồi, việc tái sử dụng là rủi ro cực lớn cho độ kín của hệ thống.

Kết Luận

Việc đầu tư vào các loại CCTF flanges chất lượng ngay từ đầu là khoản đầu tư thông minh nhất để tránh các sự cố rò rỉ và bảo trì ngoài kế hoạch. Khi đã nắm vững về cấu tạo, thông số kỹ thuật và phương pháp lắp đặt đúng cách, bạn hoàn toàn có thể tự tin vận hành hệ thống đường ống một cách an toàn và đạt hiệu suất cao nhất.
