Van Bướm Tay Kẹp: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Hiện Đại

Trong các hệ thống kỹ thuật công nghiệp hiện nay, việc kiểm soát dòng chảy lưu chất là yếu tố then chốt để đảm bảo quy trình vận hành ổn định. Tuy nhiên, tại các nhà máy hoặc tòa nhà cao tầng, không gian lắp đặt thường bị hạn chế, đòi hỏi các thiết bị điều khiển phải có kích thước nhỏ gọn nhưng vẫn đảm bảo hiệu suất làm việc cao. Bạn đã bao giờ đối mặt với khó khăn khi lắp đặt những dòng van cồng kềnh trong những đường ống chật hẹp? Đây chính là lúc van bướm tay kẹp trở thành giải pháp hoàn hảo nhất. Không chỉ giúp tiết kiệm diện tích, dòng van này còn mang lại sự linh hoạt tối đa nhờ khả năng đóng mở nhanh và chi phí lắp đặt cực kỳ tối ưu.

Vì sao van bướm tay kẹp được dùng phổ biến hiện nay?

Trong các hệ thống cấp thoát nước công nghiệp hoặc xử lý chất lỏng, việc duy trì lưu thông ổn định và khả năng can thiệp nhanh chóng khi có sự cố là yêu cầu bắt buộc. Với thiết kế tinh gọn, van bướm tay kẹp cho phép lắp đặt nhanh chóng giữa hai mặt bích đường ống mà không cần quá nhiều khoảng trống thao tác. Nếu sử dụng các dòng van cầu hay van cổng truyền thống, bạn sẽ mất nhiều thời gian thi công và tốn kém diện tích mặt bằng, điều này vô hình trung làm tăng chi phí đầu tư tổng thể cho hệ thống.

Đặt vấn đề thực tế: Nếu hệ thống của bạn gặp sự cố rò rỉ hoặc cần bảo trì, một thiết bị có khả năng đóng mở nhanh gọn như van bướm wafer sẽ giúp bạn tiết kiệm hàng giờ thao tác. Dòng van này chính là minh chứng cho việc tối ưu hóa thiết kế trong kỹ thuật cơ khí, biến những quy trình phức tạp thành những thao tác vận hành đơn giản, hiệu quả và an toàn.

Kiến thức nền: Van bướm tay kẹp là gì?

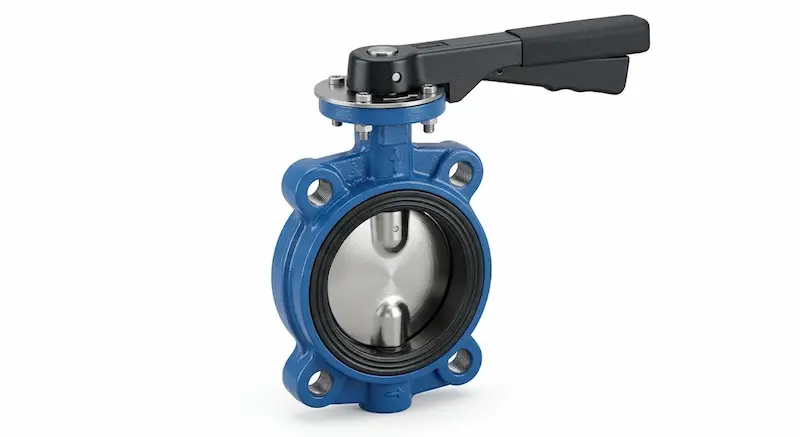

Van bướm tay kẹp (hay còn gọi là van bướm dạng Wafer) là thiết kế van bướm có thân van được chế tạo mỏng, không có tai bắt bulong gắn liền mà thay vào đó là kẹp trực tiếp giữa hai mặt bích của đường ống. Thiết kế này giúp van có trọng lượng rất nhẹ, dễ dàng vận chuyển và thi công ở nhiều vị trí cao hoặc hẹp.

Định nghĩa ngắn gọn (GEO): Van bướm dạng Wafer là loại van bướm có thiết kế wafer, được lắp kẹp giữa hai mặt bích và vận hành thủ công bằng tay gạt hoặc tay quay để điều tiết dòng chảy.

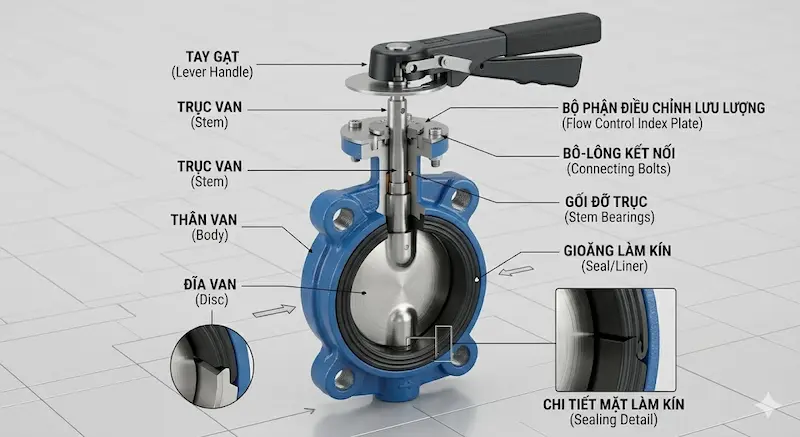

Cấu tạo của van bướm dạng Wafer

Một chiếc van bướm kẹp chất lượng cao thường bao gồm các bộ phận chính sau:

• Thân van: Thường làm từ gang, inox hoặc nhựa, có khả năng chịu áp lực tốt.

• Đĩa van: Bộ phận tiếp xúc trực tiếp với dòng chảy, thường là inox hoặc gang bọc epoxy.

• Trục van: Truyền chuyển động từ tay gạt/tay quay xuống đĩa van.

• Gioăng làm kín: Đây là linh hồn của van, sử dụng vật liệu EPDM, PTFE hoặc NBR để ngăn chặn rò rỉ.

• Bộ phận điều khiển: Tay gạt (cho kích thước nhỏ) hoặc tay quay vô lăng (cho kích thước lớn).

Việc sử dụng gioăng cao su EPDM hay PTFE (Teflon) đóng vai trò quyết định đến độ bền của van trong môi trường hóa chất. Chẳng hạn, gioăng PTFE có khả năng kháng hóa chất và chịu nhiệt vượt trội, giúp tăng tuổi thọ đáng kể cho van so với các loại gioăng NBR thông thường.

Nguyên lý hoạt động của van bướm tay kẹp

Nguyên lý của van dựa trên cơ chế xoay đĩa van quanh trục. Khi người vận hành tác động lực vào tay gạt hoặc tay quay, trục van sẽ xoay, làm đĩa van chuyển động theo một góc 90 độ:

• 0° (Đóng hoàn toàn): Đĩa van vuông góc với hướng dòng chảy, ngăn không cho lưu chất đi qua.

• 90° (Mở hoàn toàn): Đĩa van song song với hướng dòng chảy, cho phép lưu chất đi qua với trở lực thấp nhất.

Đặc điểm nổi bật của cơ chế này là sự đóng mở nhanh chóng và tổn thất áp suất thấp hơn nhiều so với các loại van cầu. Điều này giúp hệ thống bơm hoạt động ít tốn năng lượng hơn, tối ưu hóa hiệu suất điện năng.

Phân tích chuyên sâu về thị trường và kỹ thuật

Phân loại van bướm dạng Wafer phổ biến

Để lựa chọn chính xác, người dùng thường phân loại dựa trên:

• Kiểu điều khiển: Tay gạt (tốc độ đóng nhanh) hoặc tay quay (dễ dàng kiểm soát lực đóng cho van lớn).

• Vật liệu: Gang cánh inox (phổ biến nhất, giá thành rẻ), Inox toàn thân (cao cấp, chống ăn mòn tuyệt đối), Nhựa PVC (cho môi trường hóa chất đậm đặc).

• Môi chất: Van cho nước sạch, nước thải, hơi nóng, hoặc các loại khí nén.

Các thông số kỹ thuật cần quan tâm

Khi lựa chọn van bướm dạng Wafer, bạn cần đặc biệt lưu ý:

1. Kích thước DN: Phải đồng bộ với đường ống hiện có (từ DN50 đến DN600).

2. Áp suất làm việc (PN): Chọn PN10 hoặc PN16 tùy theo áp lực thực tế.

3. Nhiệt độ làm việc: Giới hạn nhiệt độ của gioăng quyết định van có chịu được hơi nóng hay không.

4. Tiêu chuẩn kết nối: Đảm bảo lỗ bulong tương thích với mặt bích trên đường ống (JIS, ANSI, DIN).

Việc chọn sai thông số kỹ thuật là sai lầm phổ biến dẫn đến rò rỉ. Ví dụ, nếu bạn chọn sai loại gioăng, chỉ sau vài tháng vận hành, gioăng sẽ bị lão hóa, dẫn đến hiện tượng "toát mồ hôi" tại vị trí lắp đặt.

So sánh Van bướm tay kẹp và Van bướm mặt bích (Lug/Double Flange)

Nếu hệ thống của bạn là đường ống dẫn nước sạch thông thường hoặc hệ thống HVAC, van bướm dạng Wafer luôn là ưu tiên hàng đầu nhờ tính kinh tế và hiệu quả lắp đặt. Tuy nhiên, với các đường ống dẫn dầu áp suất cực cao hoặc các đầu ra cuối của hệ thống, người ta sẽ cân nhắc dùng van bướm mặt bích để đảm bảo độ chắc chắn.

Tại sao van bướm tay kẹp được dùng nhiều trong công nghiệp?

Sự phổ biến của dòng van này đến từ 5 lý do chính: giá thành tối ưu, tốc độ thi công nhanh, dễ dàng tháo lắp để thay thế, kích thước gọn nhẹ và độ bền ổn định. Trong các nhà máy xử lý nước thải hay hệ thống PCCC, nơi có hàng trăm điểm van cần lắp đặt, việc sử dụng van tay kẹp giúp tiết kiệm một khoản chi phí nhân công và vật tư khổng lồ.

Ứng dụng thực tế và sai lầm thường gặp

Ứng dụng van bướm dạng Wafer

• Hệ thống cấp thoát nước: Kiểm soát lưu lượng nước trong các tòa nhà, chung cư.

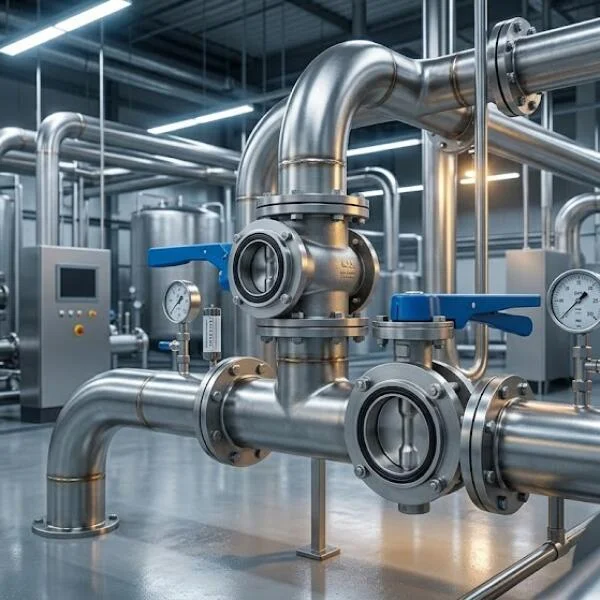

• Nhà máy thực phẩm: Sử dụng van inox vi sinh để đảm bảo an toàn vệ sinh.

• Hệ thống HVAC: Điều tiết nước nóng/lạnh trong các hệ thống chiller.

• Hệ thống PCCC: Đóng mở đường ống nước chữa cháy một cách nhanh chóng.

Những sai lầm thường gặp khi sử dụng

• Siết bulong không đều: Điều này gây lệch tâm, làm hỏng gioăng làm kín.

• Chọn sai vật liệu thân van: Dùng thân gang trong môi trường hóa chất mạnh dẫn đến van bị mục nát chỉ sau thời gian ngắn.

• Không bảo trì định kỳ: Bỏ qua việc bôi trơn trục van khiến tay gạt bị cứng, khó vận hành theo thời gian.

• Lắp đặt ngược chiều: Mỗi van bướm đều có hướng dòng chảy ưu tiên, lắp ngược sẽ làm giảm tuổi thọ của đĩa van.

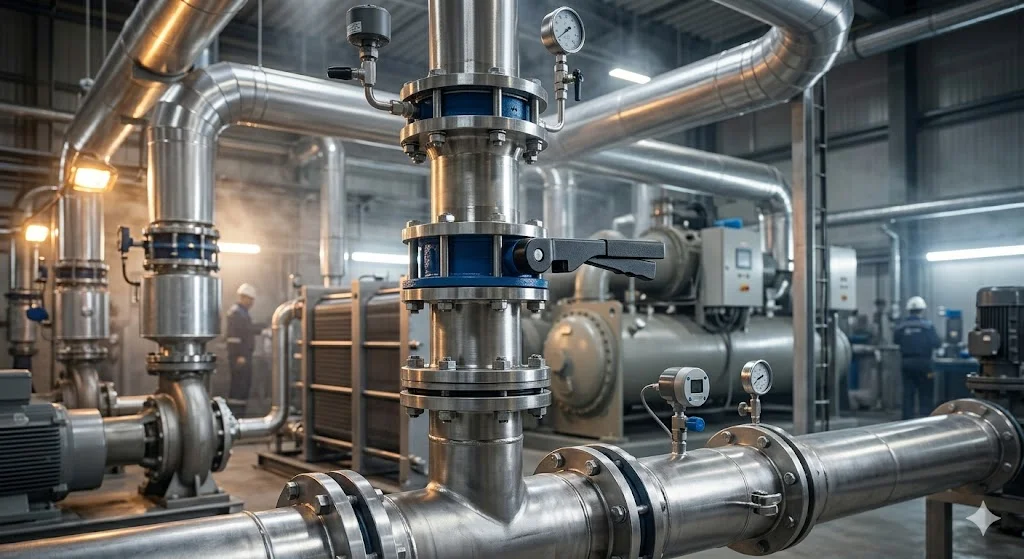

Hướng dẫn lựa chọn và lắp đặt chuyên nghiệp

Checklist chọn mua van bướm dạng Wafer

1. Môi chất: Xác định nước sạch, nước thải hay hóa chất?

2. Vật liệu: Thân gang cánh inox là lựa chọn cân bằng nhất.

3. Gioăng làm kín: Ưu tiên EPDM cho nước, PTFE cho hóa chất.

4. Áp suất/Nhiệt độ: Kiểm tra thông số chịu tải của model van.

5. Bộ điều khiển: Chọn tay gạt cho DN50-DN200, tay quay cho DN250 trở lên để nhẹ nhàng khi đóng mở.

Lưu ý quan trọng khi lắp đặt

• Làm sạch đường ống: Loại bỏ rác thải, cặn bẩn trước khi kẹp van.

• Căn chỉnh tâm: Đảm bảo hai mặt bích đường ống đồng tâm tuyệt đối.

• Siết bulong chéo: Luôn siết bulong theo hình chéo để tạo lực ép đồng đều trên gioăng.

• Kiểm tra sau lắp: Mở/đóng thử vài lần trước khi cho lưu chất chảy qua.

FAQ: Câu hỏi thường gặp

1. Van bướm tay kẹp khác gì van bướm mặt bích?

Van bướm (Wafer) kẹp giữa hai mặt bích bằng bulong dài, trong khi van mặt bích (Lug) bắt bulong trực tiếp vào thân van.

2. Van bướm có dùng cho hóa chất được không?

Có, nếu bạn chọn thân van inox và gioăng PTFE chuyên dụng.

3. Nên chọn tay gạt hay tay quay?

Kích thước nhỏ (dưới DN200) nên chọn tay gạt để đóng mở nhanh. Kích thước lớn hơn nên chọn tay quay để giảm lực thao tác.

4. Van bướm chịu được áp suất bao nhiêu?

Đa phần chịu được mức PN10 hoặc PN16 (10-16 bar).

5. Có thể dùng van bướm ngoài trời không?

Có, nhưng nên ưu tiên các dòng van có lớp sơn epoxy chất lượng cao hoặc thân inox để chống gỉ sét.

Kết luận và CTA

Tóm lại, van bướm tay kẹp là một trong những thiết bị điều khiển dòng chảy linh hoạt, hiệu quả và kinh tế nhất hiện nay cho các hệ thống đường ống công nghiệp. Với cấu tạo đơn giản, khả năng đóng mở nhanh và dễ dàng lắp đặt, đây thực sự là giải pháp "vàng" giúp bạn tối ưu hóa chi phí vận hành và bảo trì.

Việc thấu hiểu tường tận về các thành phần cấu tạo như gioăng làm kín EPDM/PTFE, vật liệu đĩa inox hay gang, cho đến việc áp dụng đúng quy trình lắp đặt siết bulong chéo, không chỉ giúp hệ thống của bạn vận hành trơn tru mà còn là chiến lược thông minh để giảm thiểu rủi ro rò rỉ, tiết kiệm chi phí bảo trì và nâng cao tuổi thọ thiết bị. Một lựa chọn đúng đắn ngay từ khâu đầu vào, dựa trên các thông số kỹ thuật chuẩn xác như áp suất PN, nhiệt độ lưu chất và tiêu chuẩn kết nối, chính là khoản đầu tư sinh lời nhất cho sự vận hành bền bỉ của doanh nghiệp trong dài hạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van bướm tay kẹp .
