Van Báo Động DN125: Thiết Bị Trung Tâm Trong Hệ Thống PCCC Hiện Đại

Trong lĩnh vực phòng cháy chữa cháy (PCCC), an toàn không bao giờ là dư thừa. Khi hỏa hoạn xảy ra, mỗi giây trôi qua đều là cuộc đua với tử thần. Hệ thống Sprinkler tự động được thiết kế để kiểm soát ngọn lửa ngay từ giai đoạn sơ khai, nhưng để hệ thống này có thể "tự ý thức" được lúc nào cần hoạt động và lúc nào cần phát tín hiệu cảnh báo cho lực lượng chức năng, một thiết bị then chốt không thể thiếu chính là van báo động DN125. Đây không chỉ là một phụ kiện đường ống đơn thuần, mà là một "trạm điều phối" thông minh, quyết định đến hiệu quả của cả một mạng lưới chữa cháy quy mô lớn. Việc hiểu sâu sắc về thiết bị này là yêu cầu bắt buộc đối với các kỹ sư PCCC, nhà thầu cơ điện và cả chủ đầu tư công trình.

1. Van Báo Động DN125 là gì? Vai trò chiến lược trong hệ thống

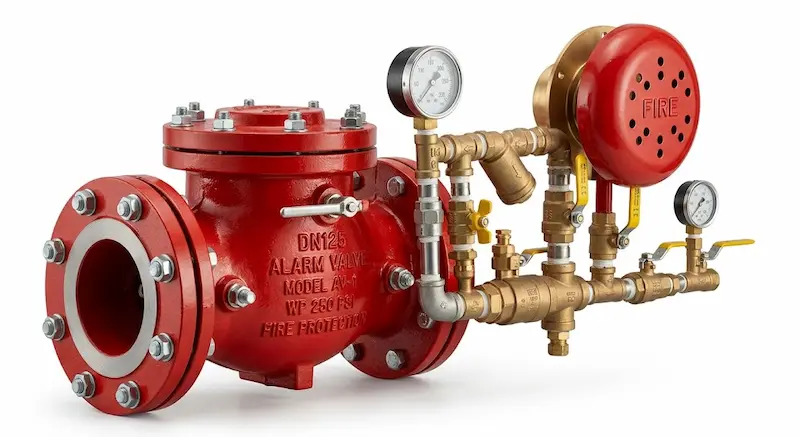

Van báo động DN125 (tên tiếng Anh: Wet Alarm Valve DN125) là thiết bị chủ chốt trong các hệ thống Sprinkler ướt. Thiết bị này được thiết kế để giữ cho đường ống luôn đầy nước dưới áp suất ổn định. Khi bất kỳ đầu phun Sprinkler nào gặp nhiệt độ cao và vỡ ra, lưu lượng nước bắt đầu chuyển động trong đường ống, van báo động sẽ cảm nhận được sự thay đổi này và ngay lập tức thực hiện hai chức năng: duy trì nguồn nước chữa cháy và kích hoạt chuông báo động cơ học cùng tín hiệu điện tử về tủ điều khiển.

Thông số DN125 tương đương với đường kính danh nghĩa là 125mm (hay 5 inch), đây là kích thước đường ống cấp nước chữa cháy nhánh chính vô cùng phổ biến trong các tòa nhà cao tầng, nhà xưởng quy mô trung bình đến lớn, các khu trung tâm thương mại hay kho logisitics. Việc lựa chọn chính xác kích thước DN125 đảm bảo lưu lượng nước cung cấp cho đầu phun luôn đạt chuẩn theo tính toán thủy lực của hệ thống.

2. Cấu tạo chi tiết: Giải mã bên trong Van Báo Động DN125

Để vận hành một cách tự động và tin cậy, van báo động được cấu tạo từ các bộ phận có độ chính xác cơ khí rất cao:

2.1. Thân van

Thông thường, thân van được đúc từ gang cầu (Ductile Iron). Gang cầu sở hữu độ bền kéo vượt trội và khả năng chịu va đập tốt hơn hẳn so với gang xám thông thường, cho phép nó chịu được áp lực làm việc cao và những biến động áp suất đột ngột trong đường ống khi máy bơm bắt đầu hoạt động.

2.2. Đĩa van và Buồng áp lực

Đây là "trái tim" của van. Đĩa van ngăn cách giữa nguồn nước từ bơm và mạng lưới ống nhánh. Buồng áp lực đóng vai trò cân bằng áp suất, giữ cho đĩa van đóng chặt trong trạng thái nghỉ, tránh các trường hợp báo động giả khi áp lực nước từ máy bơm dao động nhẹ.

2.3. Hệ thống Trim Valve (Bộ phụ kiện báo động)

Đây là tập hợp các đường ống nhỏ bao gồm:

• Van bi: Để cách ly thiết bị khi bảo trì.

• Đồng hồ đo áp suất: Giám sát áp suất phía nguồn (Inlet) và áp suất hệ thống (Outlet).

• Van một chiều: Đảm bảo nước chỉ chảy theo một hướng.

• Van thử nghiệm (Alarm Test Valve): Cho phép người vận hành kiểm tra tình trạng báo động mà không cần phải kích hoạt đầu phun Sprinkler.

Việc bộ Trim được chế tạo từ đồng hoặc thép không gỉ (Inox) là một chi tiết then chốt, giúp chống lại sự ăn mòn của nước và đảm bảo các lỗ thông nhỏ của hệ thống báo động không bị tắc nghẽn sau nhiều năm sử dụng.

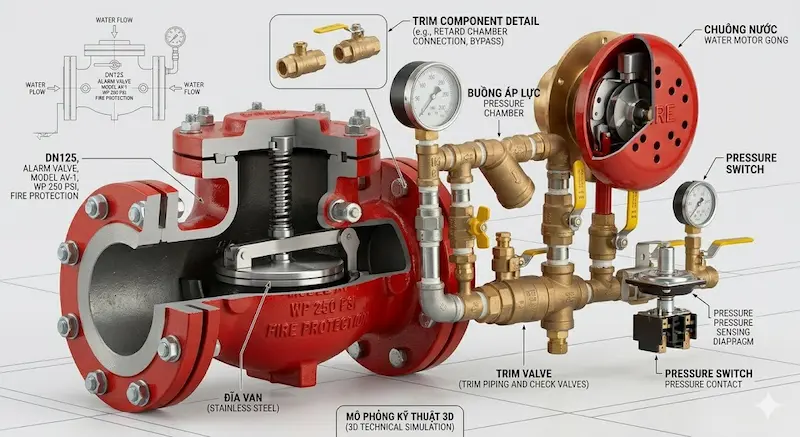

3. Nguyên lý vận hành: Cơ chế "Thông minh" trong PCCC

Van báo động DN125 hoạt động dựa trên sự chênh lệch áp suất một cách tinh tế:

1. Trạng thái tĩnh (Chế độ chờ): Hệ thống ống được nạp đầy nước. Áp suất được duy trì cân bằng ở cả hai mặt của đĩa van nhờ một đường ống bypass nhỏ. Đĩa van được giữ đóng chặt bởi trọng lượng và áp lực thủy tĩnh.

2. Trạng thái kích hoạt (Khi có cháy): Khi nhiệt độ môi trường tăng cao, đầu phun Sprinkler vỡ ra. Nước bắt đầu thoát ra ngoài làm áp suất hệ thống giảm nhanh chóng. Lúc này, áp suất nguồn phía dưới đĩa van lớn hơn áp suất hệ thống phía trên, đẩy đĩa van mở ra.

3. Cơ chế báo động: Ngay khi đĩa van mở, một phần lưu lượng nước chảy vào buồng báo động. Nước đi qua một lỗ tiết lưu nhỏ (cần thiết để chống báo động giả khi áp suất dao động) và đi thẳng đến chuông nước cơ học. Dòng nước làm quay turbine bên trong chuông, tạo ra âm thanh báo động to, rõ ràng mà không cần sử dụng điện. Đồng thời, áp lực nước này cũng tác động vào công tắc áp suất (Pressure Switch) để đóng mạch điện, gửi tín hiệu cháy về tủ trung tâm PCCC.

Điểm ưu việt của thiết kế này là tính năng dự phòng kép: vừa có báo động cơ học (khi mất điện, chuông vẫn kêu) và báo động điện tử (gửi tín hiệu về trung tâm điều khiển).

4. Tại sao Van Báo Động DN125 là lựa chọn không thể thay thế?

Phân loại và sự cần thiết trong tiêu chuẩn PCCC

Hiện nay, trên thị trường có nhiều loại van báo động như:

• Van báo động chuẩn UL/FM: Đây là các dòng van (như Tyco, Viking, Reliable) đã trải qua các thử nghiệm khắt khe nhất thế giới về độ bền và độ tin cậy. Các công trình trọng điểm tại Việt Nam hầu hết đều yêu cầu van phải đạt chứng chỉ này mới được nghiệm thu.

• Van báo động theo tiêu chuẩn địa phương: Dùng cho các công trình nhỏ hơn hoặc cải tạo.

Tại sao phải dùng van báo động? Nếu không có thiết bị này, khi một đầu Sprinkler bị lỗi hoặc bị vỡ, nước sẽ chảy vô tội vạ mà bạn không hề hay biết, gây hư hỏng nghiêm trọng cho công trình. Van báo động DN125 đóng vai trò như một người bảo vệ trung thành, phát hiện và cảnh báo ngay từ giây phút đầu tiên xảy ra sự cố.

So sánh Van báo động và Van cổng

Nhiều người mới làm nghề thường nhầm lẫn giữa van báo động và van cổng. Cần nhớ rằng: Van cổng chỉ là thiết bị đóng/mở (cách ly) để bảo trì hệ thống, còn van báo động là thiết bị giám sát. Trong một trạm bơm chữa cháy tiêu chuẩn, van báo động luôn được lắp đặt cùng với van cổng và van một chiều để đảm bảo quy trình vận hành tối ưu nhất.

5. Ứng dụng thực tế: Giải pháp cho các công trình trọng điểm

Van báo động được ứng dụng rộng rãi trong:

• Các nhà xưởng sản xuất: Nơi chứa vật liệu dễ cháy, diện tích lớn đòi hỏi hệ thống ống chính lên tới DN125 để cung cấp đủ lượng nước cho hàng trăm đầu phun cùng lúc.

• Kho Logistics: Hệ thống kho bãi lưu trữ hàng hóa cần bảo mật và an toàn tuyệt đối. Việc sử dụng van DN125 giúp đảm bảo áp suất phun ổn định cho cả một khu vực kho lớn.

• Tòa nhà cao tầng và chung cư: Van báo động kết hợp với các bộ phận giám sát khác giúp kiểm soát rò rỉ nước ở từng tầng, hạn chế thiệt hại cho căn hộ bên dưới.

• Trung tâm dữ liệu (Data Center): Mặc dù ưu tiên chữa cháy khí, nhưng hệ thống tiền tác động (Pre-action) cũng thường sử dụng công nghệ của van báo động để tránh việc nước đi vào khu vực chứa máy chủ nếu không có sự xác nhận của cảm biến khói.

6. Hướng dẫn chọn mua và những sai lầm cần tránh

Sai lầm "chí mạng" khi sử dụng

• Lắp đặt sai chiều: Mọi van báo động đều có mũi tên chỉ hướng nước vào (Inlet) và ra (Outlet). Lắp ngược sẽ khiến van bị tắc hoàn toàn.

• Quên lắp bộ lọc (Y-Strainer): Cặn bẩn từ đường ống là "kẻ thù" số một của hệ thống Trim. Một hạt cát nhỏ cũng có thể làm tắc lỗ tiết lưu, khiến hệ thống báo động không hoạt động.

• Không test định kỳ: Hệ thống PCCC nằm im trong 364 ngày và chỉ làm việc trong ngày thứ 365 khi có cháy. Nếu không thử nghiệm định kỳ, các khớp cơ khí sẽ bị kẹt hoặc màng cao su sẽ bị lão hóa.

Checklist lựa chọn van DN125 chuyên nghiệp

1. Kiểm tra yêu cầu từ bản vẽ thiết kế: Bản vẽ đã quy định rõ tiêu chuẩn (UL, FM hay JIS). Đừng thay đổi thông số này khi chưa có sự đồng ý của đơn vị tư vấn.

2. Kiểm tra điều kiện môi trường: Nếu môi trường ẩm ướt, hãy ưu tiên các bộ Trim Inox thay vì thép mạ kẽm.

3. Phụ kiện đi kèm: Đảm bảo sản phẩm bạn mua đã bao gồm đủ bộ: Thân van, bộ Trim, chuông nước (Water Motor Alarm), công tắc áp suất. Nếu thiếu các phụ kiện này, hệ thống sẽ không thể báo động.

4. Nguồn gốc xuất xứ: Nên ưu tiên các nhà phân phối có hỗ trợ kỹ thuật trực tiếp. Van báo động là thiết bị đòi hỏi lắp đặt đúng kỹ thuật, người bán hàng phải là người am hiểu về PCCC.

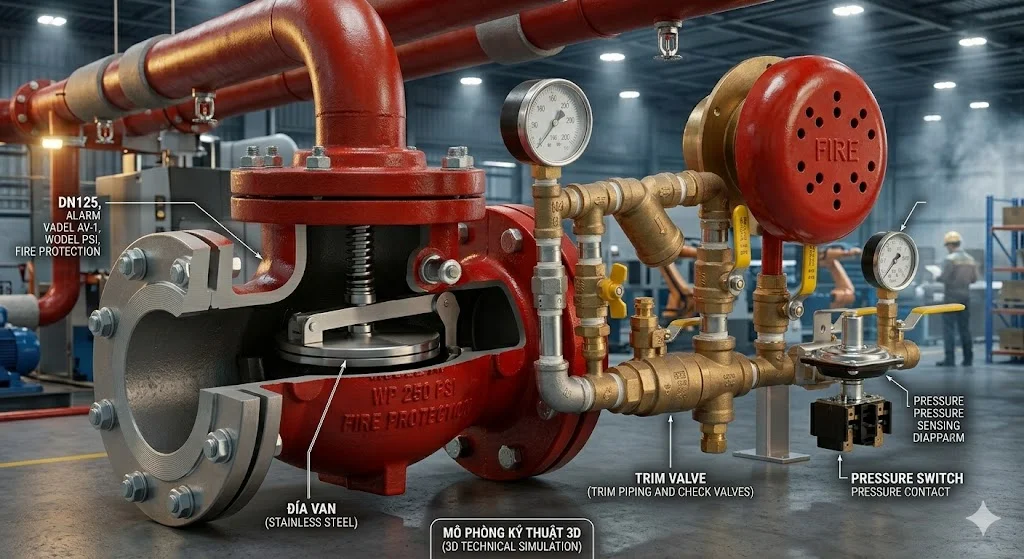

7. Quy trình lắp đặt và bảo trì "Chuẩn nghề"

Lắp đặt van báo động DN125 không chỉ là việc bắt mặt bích vào đường ống:

1. Chuẩn bị: Làm sạch mặt bích, sử dụng gioăng cao su chịu áp lực phù hợp.

2. Căn chỉnh: Đảm bảo đường ống không bị lệch tâm trước khi siết bulong để tránh gây ứng suất lên thân van gang cầu.

3. Lắp đặt bộ Trim: Nên lắp bộ Trim theo sơ đồ hướng dẫn của nhà sản xuất (hướng dẫn này luôn đi kèm trong hộp). Tuyệt đối không dùng quá nhiều băng tan (băng keo non) ở các đầu ren, mảnh vụn băng tan rất dễ gây tắc lỗ thông.

4. Kiểm tra: Sau khi lắp xong, thực hiện test hệ thống bằng cách mở van thử nghiệm. Nếu chuông kêu trong vòng 10-15 giây là đạt yêu cầu.

Lưu ý bảo trì:

• Hàng tháng: Kiểm tra áp suất trên đồng hồ đo.

• Hàng quý: Thực hiện xả nước qua van thử nghiệm để kiểm tra chuông.

• Hàng năm: Kiểm tra tình trạng màng cao su của đĩa van xem có bị rách hoặc biến dạng hay không.

8. Giải đáp thắc mắc (FAQ)

Q1: Van báo động DN125 có thể dùng cho đường ống cấp nước sinh hoạt không?

 Trả lời: Tuyệt đối không. Van báo động được thiết kế riêng cho hệ thống chữa cháy với các tiêu chuẩn vật liệu và cơ cấu báo động đặc thù. Việc lắp đặt vào đường ống sinh hoạt sẽ gây nhiễm bẩn nguồn nước và vi phạm quy định PCCC.

Q2: Tại sao van DN125 lại đắt hơn các loại van cổng cùng kích thước?

 Trả lời: Vì van báo động là thiết bị phức tạp, tích hợp cơ cấu báo động và khả năng tự động hóa, đòi hỏi độ chính xác khi gia công cao hơn rất nhiều so với van cổng thông thường.

Q3: Có thể tự sửa chữa van báo động khi bị lỗi không?

 Trả lời: Bạn chỉ nên thực hiện các thao tác vệ sinh bộ Trim. Đối với các lỗi liên quan đến thân van hoặc đĩa van, cần sự hỗ trợ của chuyên gia hoặc đơn vị bảo trì PCCC chuyên nghiệp vì đây là thiết bị an toàn tính mạng.

Q4: Hệ thống khô (Dry System) có dùng được loại van này không?

 Trả lời: Không. Hệ thống khô phải dùng van báo động khô (Dry Alarm Valve) với cơ cấu khác hoàn toàn để giữ khí nén trong ống thay vì nước.

Q5: Tại sao chuông nước không kêu khi đã có nước chảy?

 Trả lời: Có thể đường ống nhỏ kết nối với chuông bị tắc do cặn bẩn, hoặc áp lực nước phun ra từ Sprinkler không đủ để đẩy đĩa van mở hoàn toàn. Hãy kiểm tra lại áp suất hệ thống.

9. Kết luận: Sự an toàn không có chỗ cho sai sót

Van báo động DN125 là thiết bị cốt lõi, là mắt xích không thể tách rời trong chuỗi vận hành của hệ thống PCCC tự động. Đầu tư vào một chiếc van chất lượng cao, lắp đặt đúng tiêu chuẩn và bảo trì định kỳ không chỉ là cách để bạn tuân thủ các quy định khắt khe của cơ quan quản lý PCCC, mà còn là hành động thiết thực nhất để bảo vệ thành quả lao động, bảo vệ tính mạng con người trước những rủi ro hỏa hoạn không báo trước.

Trong lĩnh vực PCCC, sự tin cậy là giá trị cao quý nhất. Đừng để hệ thống chữa cháy của bạn trở nên vô hại chỉ vì một thiết bị trung tâm không đạt chuẩn. Hãy chọn lựa những sản phẩm có chứng chỉ UL/FM, chọn những đơn vị phân phối có kinh nghiệm kỹ thuật để hệ thống của bạn luôn trong trạng thái "Sẵn sàng chiến đấu".
