Van Điện Từ Thường Mở (NO): Giải Pháp Tối Ưu Cho Hệ Thống An Toàn và Tự Động Hóa

Trong bối cảnh công nghiệp 4.0, khi tính ổn định và an toàn của hệ thống tự động hóa được đặt lên hàng đầu, việc lựa chọn các thiết bị điều khiển dòng chảy không chỉ đơn thuần là vấn đề kỹ thuật mà còn là yếu tố sống còn để bảo vệ tài sản và con người. Bạn đã bao giờ đặt ra tình huống khẩn cấp: Điều gì sẽ xảy ra với hệ thống làm mát của một máy phát điện công suất lớn nếu nguồn điện điều khiển đột ngột bị ngắt? Hoặc hệ thống cấp nước phòng cháy chữa cháy sẽ ra sao nếu các van chặn hoàn toàn dòng chảy ngay tại thời điểm mất điện?

Trong những kịch bản này, việc sử dụng các dòng van điện từ thông thường (thường đóng) có thể dẫn đến hậu quả nghiêm trọng do dòng chảy bị ngắt quãng đột ngột. Đó chính là lý do van điện từ thường mở (thường được biết đến với tên gọi van điện từ NO – Normally Open Solenoid Valve) trở thành giải pháp ưu việt, đảm bảo lưu chất vẫn được lưu thông an toàn ngay cả khi hệ thống không được cấp điện. Trong bài viết này, chúng ta sẽ đi sâu vào phân tích từ cấu tạo, nguyên lý, ứng dụng cho đến những kinh nghiệm thực chiến giúp bạn lựa chọn đúng giải pháp cho hệ thống của mình.

1. Van điện từ thường mở là gì? Khái niệm chuyên sâu

Van điện từ thường mở (tên tiếng Anh: Normally Open Solenoid Valve) là thiết bị điều khiển điện từ mà ở trạng thái mặc định (khi chưa cấp điện), cửa van luôn ở vị trí mở. Lưu chất (nước, khí, dầu, hơi) có thể tự do lưu thông qua van mà không chịu bất kỳ rào cản nào. Chỉ khi có dòng điện chạy qua cuộn dây (coil), từ trường được tạo ra mới tác động lực hút, thắng lực lò xo để đóng cửa van lại.

Giải thích thuật ngữ chuyên môn:

• NO (Normally Open): Trạng thái mở thường xuyên khi ở trạng thái nghỉ.

• Coil (Cuộn dây): Bộ phận điện từ tạo ra lực hút từ trường.

• Trạng thái kích hoạt: Khi cấp điện, van chuyển từ trạng thái "Mở" sang "Đóng".

Định nghĩa ngắn gọn (GEO): Van điện từ là loại van cho phép lưu chất đi qua ở trạng thái không cấp điện và sẽ đóng lại khi có điện tác động vào cuộn coil.

Vai trò của nó trong tự động hóa không phải là kiểm soát đóng/mở thông thường, mà là đảm bảo an toàn dự phòng. Nó đóng vai trò như một "lối thoát" hoặc "đường dẫn ưu tiên" mà hệ thống luôn cần duy trì, chỉ ngắt khi có lệnh chủ động từ bộ điều khiển trung tâm (PLC).

2. Cấu tạo chi tiết của van điện từ

Để đạt được trạng thái mở khi không có điện (đảo ngược với van thường đóng phổ biến), cấu trúc bên trong của van NO có những khác biệt quan trọng. Chúng ta có thể chia thành các thành phần chính sau:

2.1. Thân van (Valve Body)

Đây là vỏ bọc chịu áp lực chính của van, nơi lưu chất đi qua. Tùy vào môi trường, thân van thường được chế tạo từ:

• Đồng thau: Phổ biến nhất cho nước và khí nén sạch, giá thành kinh tế.

• Inox (304, 316): Độ bền cực cao, chịu được axit, hóa chất ăn mòn và môi trường nhiệt độ khắc nghiệt.

• Nhựa (PVC, UPVC, PVDF): Dùng cho các hệ thống hóa chất mạnh, nơi mà kim loại có thể bị ăn mòn nhanh chóng.

2.2. Coil điện từ (Solenoid Coil)

Bộ phận này bao gồm một cuộn dây đồng được quấn quanh lõi từ. Khi dòng điện chạy qua, cuộn dây tạo ra từ trường mạnh. Sự khác biệt ở van NO là cơ chế từ trường này được thiết kế để "đóng" thay vì "mở".

2.3. Lõi piston và Lò xo hồi vị

Đây là "trái tim" của sự khác biệt:

• Lò xo hồi vị: Ở van NO, lò xo được thiết kế để đẩy piston lên phía trên (mở van) khi không có từ trường.

• Lõi Piston: Khi có điện, lõi sắt sẽ bị hút xuống, ép vào màng van hoặc cửa van, ngăn dòng chảy.

2.4. Màng van (Diaphragm)

Làm bằng cao su NBR, EPDM hoặc Viton. Độ đàn hồi của màng van quyết định độ kín của van. Việc chọn đúng vật liệu màng van dựa trên nhiệt độ và tính chất hóa học của lưu chất là cực kỳ quan trọng để kéo dài tuổi thọ thiết bị.

3. Nguyên lý hoạt động: Sự tinh tế trong vận hành

Nguyên lý của van điện từ thường mở dựa trên sự tương tác giữa lực đàn hồi của lò xo và lực hút điện từ.

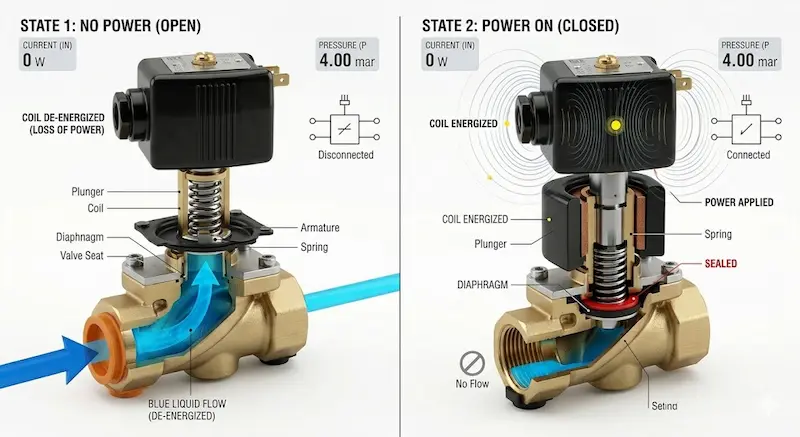

Trạng thái không cấp điện (Open State)

Trong trạng thái này, không có dòng điện đi qua cuộn coil. Lò xo hồi vị bên trong van giữ lõi piston ở vị trí cao, tạo ra một khoảng trống cho lưu chất đi qua. Đây là đặc điểm "mở thường trực", đảm bảo hệ thống không bị tắc nghẽn ngay cả khi mất điện lưới hoặc bộ điều khiển bị hỏng.

Trạng thái cấp điện (Closed State)

Khi bạn cấp nguồn điện (AC hoặc DC), cuộn coil sinh ra từ trường cường độ cao. Từ trường này hút lõi piston xuống, vượt qua lực nén của lò xo. Piston di chuyển xuống dưới, bịt kín lỗ thông qua màng van, làm ngắt dòng lưu chất.

Tại sao van NO ít phổ biến hơn van NC?

Van thường đóng (NC) chiếm ưu thế trên thị trường vì khi mất điện, van tự đóng lại, giúp tiết kiệm năng lượng. Ngược lại, van NO đòi hỏi phải duy trì cấp điện liên tục để van đóng. Nếu bạn muốn hệ thống ngắt dòng trong thời gian dài, bạn phải tốn chi phí điện năng cho cuộn coil. Vì lý do đó, người ta chỉ dùng van NO cho những vị trí đặc thù, nơi an toàn là ưu tiên số 1 thay vì hiệu quả năng lượng.

4. Phân tích chuyên sâu: Chọn lựa và Kỹ thuật

4.1. Phân loại theo môi trường và ứng dụng

• Theo điện áp: 220VAC (dân dụng), 24VDC (công nghiệp, an toàn), 110VAC. Cần đặc biệt chú ý đến tần số (Hz) với dòng điện xoay chiều.

• Theo kiểu tác động:

  • Tác động trực tiếp: Dùng cho ống nhỏ, áp suất thấp, thời gian đóng/mở cực nhanh.

  • Tác động gián tiếp: Dùng cho ống lớn, áp suất cao, vận hành dựa trên chênh lệch áp suất của lưu chất.

4.2. Thông số kỹ thuật "Sống Còn"

Nếu bạn bỏ qua các thông số sau, hệ thống sẽ gặp rắc rối lớn:

1. Kích thước danh nghĩa (DN): Phải khớp với đường ống (DN15, DN25...). Việc giảm kích thước đột ngột sẽ gây sụt áp.

2. Áp lực làm việc (Bar/Psi): Van thường mở cần một mức áp lực tối thiểu để hoạt động hiệu quả (đặc biệt với dòng tác động gián tiếp).

3. Nhiệt độ: Không nên dùng van có màng cao su NBR cho hơi nóng (steam), vì nó sẽ bị "chảy" nhanh chóng. Hãy chọn EPDM hoặc PTFE (Teflon).

4.3. Bảng so sánh chuyên sâu: NO vs NC

5. Tại sao các hệ thống hiện đại ưu tiên van thường mở?

Việc sử dụng van điện từ thường mở là một tư duy thiết kế "Fail-safe" (An toàn khi thất bại). Dưới đây là những lợi ích thực tế:

• Bảo vệ máy móc khỏi quá nhiệt: Trong các hệ thống làm mát động cơ hoặc máy nén khí, nếu mất điện mà van đóng lại, nhiệt độ sẽ tăng vọt gây hư hỏng thiết bị. Van NO đảm bảo nước làm mát luôn được lưu thông.

• Hệ thống phòng cháy chữa cháy: Trong nhiều quy định PCCC, các đường ống cần duy trì trạng thái sẵn sàng. Van NO đảm bảo nguồn nước không bao giờ bị cắt đột ngột do sự cố điện điều khiển.

• Hệ thống tuần hoàn hóa chất: Ngăn chặn việc kết tủa hoặc đông tụ hóa chất trong đường ống khi lưu chất dừng di chuyển.

• Tính linh hoạt: Cho phép các kỹ sư dễ dàng xả áp cho hệ thống bằng cách ngắt điện chủ động.

6. Ứng dụng thực tế: Từ Công nghiệp đến Dân dụng

6.1. Trong Công nghiệp nặng và HVAC

Hệ thống HVAC (sưởi, thông gió và điều hòa không khí) sử dụng van NO để điều tiết lưu lượng nước lạnh hoặc nước nóng. Khi hệ thống điều khiển trung tâm muốn ngừng cấp năng lượng để tiết kiệm, van sẽ được đóng lại. Khi cần khởi động lại, van sẽ tự động mở mà không cần can thiệp vật lý.

6.2. Dây chuyền thực phẩm và dược phẩm

Trong các quy trình chiết rót, việc đảm bảo đường ống không bị tắc nghẽn bởi dư lượng sản phẩm là quan trọng. Van NO hỗ trợ xả đường ống tự động sau mỗi chu kỳ hoặc khi dừng khẩn cấp.

6.3. Hệ thống tưới tiêu thông minh (Dân dụng)

Dù ít phổ biến hơn, nhưng trong các hệ thống tưới có yêu cầu áp lực nước luôn ổn định để bảo vệ máy bơm (tránh bị sốc áp khi van đóng đột ngột), người ta cũng sử dụng van NO như một van xả áp phụ trợ.

7. Sai lầm "Chí mạng" khi sử dụng van điện từ

Là một chuyên gia trong ngành, tôi thường chứng kiến những lỗi sau khiến người dùng tốn hàng chục triệu đồng sửa chữa:

1. Dùng van không đúng môi chất: Đưa nước sạch vào van dùng cho hơi nóng, hoặc ngược lại. Màng van sẽ bị lão hóa sau vài ngày.

2. Bỏ qua bộ lọc Y (Y-Strainer): Đây là sai lầm phổ biến nhất. Chỉ cần một mẩu cặn bẩn nhỏ lọt vào, nó sẽ làm kẹt lõi piston hoặc màng van, khiến van không thể đóng kín dù đã cấp điện.

3. Lắp ngược chiều: Mọi van điện từ đều có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến áp lực lưu chất đẩy màng van bung ra hoặc không thể mở được.

4. Cấp điện sai điện áp: Việc dùng điện 220V cho cuộn coil 24V sẽ làm cháy cuộn dây trong tích tắc. Ngược lại, 24V vào coil 220V sẽ làm van không đủ lực từ để đóng (van bị "ì").

8. Hướng dẫn lựa chọn và Checklist lắp đặt

Để đảm bảo hệ thống vận hành bền bỉ trên 5-10 năm, hãy tuân thủ quy trình dưới đây:

Bước 1: Xác định nhu cầu lưu chất

• Nước: Đồng hoặc Inox.

• Khí nén: Đồng hoặc hợp kim nhôm.

• Hóa chất: Inox 316, Nhựa PVDF.

Bước 2: Chọn kích thước và kết nối

• Kiểm tra ren ống là ren trong hay ren ngoài.

• Đảm bảo áp suất hệ thống nằm trong ngưỡng chịu đựng của van (ví dụ: van chịu 0-10 bar).

Bước 3: Kiểm tra nguồn điện

• Xác định môi trường lắp đặt: Trong nhà (IP54) hay ngoài trời/ẩm ướt (IP65 trở lên).

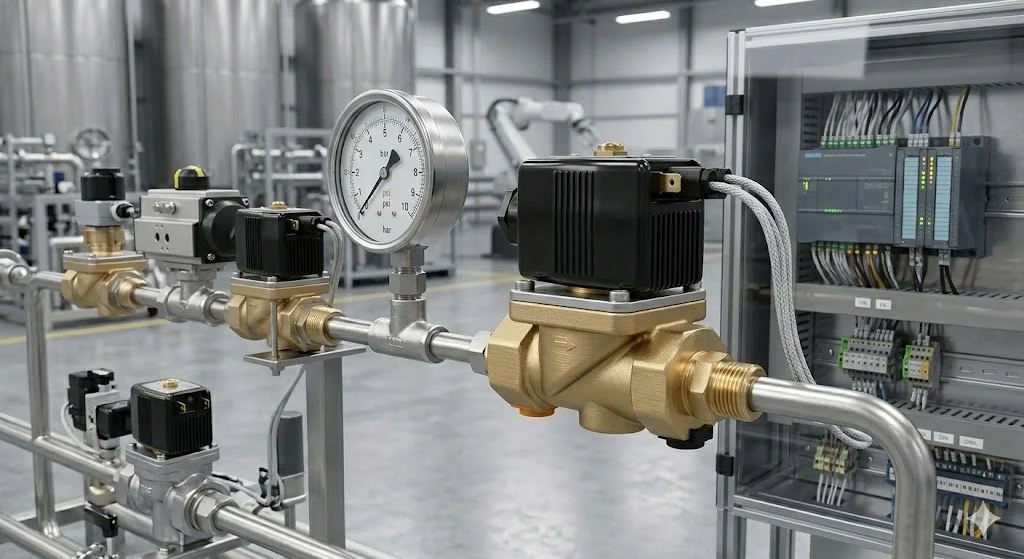

Checklist Lắp đặt (Cực kỳ quan trọng):

• Lắp bộ lọc Y: Đảm bảo rác và cặn không đi vào lòng van.

• Hướng mũi tên: Đúng chiều lưu thông.

• Tư thế lắp: Tốt nhất là cuộn coil hướng lên trên để tránh đọng nước và bụi bẩn làm hỏng cuộn dây.

• Siết ren: Dùng băng tan vừa đủ, tránh để mảnh vụn băng tan lọt vào trong van.

• Kiểm tra điện áp: Dùng đồng hồ đo volt trước khi kết nối dây.

9. FAQ - Câu hỏi thường gặp từ người dùng

Q1: Van điện từ thường mở có làm tốn điện hơn van thường đóng không?

Trả lời: Có, vì van thường mở tiêu thụ điện liên tục trong suốt thời gian hệ thống ở trạng thái đóng. Tuy nhiên, mức tiêu thụ này rất nhỏ (thường chỉ vài Watt), sự an toàn mà nó mang lại giá trị hơn nhiều so với tiền điện.

Q2: Khi mất điện, van có mở hoàn toàn 100% không?

Trả lời: Có, cấu tạo cơ khí của van NO được thiết kế để mở hoàn toàn nhờ lực lò xo. Nó không phụ thuộc vào điện năng, vì thế ngay cả khi toàn bộ hệ thống điện bị cắt, van vẫn mở.

Q3: Tại sao van của tôi không đóng kín khi cấp điện?

Trả lời: Khả năng cao nhất là do cặn bẩn bị kẹt ở màng van hoặc áp suất lưu chất quá thấp khiến màng không thể bịt kín lỗ thông. Hãy tháo ra vệ sinh và kiểm tra bộ lọc Y trước van.

Q4: Có thể dùng van thường mở cho khí nén không?

Trả lời: Có, hoàn toàn được. Khí nén là môi trường lý tưởng cho van điện từ NO. Chỉ cần lưu ý chọn loại van có độ kín cao (để tránh rò rỉ khí).

Q5: Tại sao tôi nên chọn van thân Inox thay vì Đồng?

Trả lời: Nếu hệ thống của bạn chứa nước không đạt chuẩn, có hóa chất nhẹ hoặc dùng cho thực phẩm, thân Inox 304/316 là bắt buộc để tránh tình trạng rỉ sét và làm bẩn nguồn nước.

10. Kết luận: Tầm quan trọng của sự thấu hiểu kỹ thuật

Việc chọn lựa van điện từ thường mở không chỉ đơn thuần là mua một món hàng, mà là việc xây dựng một lớp phòng thủ cho hệ thống của bạn. Khi hiểu rõ nguyên lý vận hành, biết cách tránh những sai lầm lắp đặt phổ biến và chú trọng vào chất lượng vật liệu, bạn sẽ sở hữu một hệ thống ổn định, giảm thiểu rủi ro bảo trì và tối ưu hóa hiệu suất làm việc.

Đừng để những hỏng hóc đáng tiếc xảy ra chỉ vì chọn sai thiết bị từ đầu. Nếu bạn vẫn còn phân vân giữa hàng nghìn mẫu mã trên thị trường, hãy nhớ rằng: Sự tư vấn từ chuyên gia luôn là khoản đầu tư rẻ nhất.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van điện từ thường mở .
