Van điện từ phi 60: Hướng dẫn kỹ thuật chuyên sâu từ A-Z để tối ưu hóa hệ thống công nghiệp

Trong bức tranh toàn cảnh của hệ thống vận hành công nghiệp hiện đại, việc kiểm soát dòng chảy một cách chính xác, nhanh chóng và tự động là yếu tố sống còn để duy trì hiệu suất sản xuất. Van điện từ phi 60 (thường được gọi theo đường kính ống là DN50) đóng vai trò là "công tắc" thông minh, chuyển hóa các tín hiệu điện thành hành động cơ học để đóng hoặc mở dòng chảy. Tuy nhiên, sự phổ biến của loại van này đôi khi khiến người sử dụng chủ quan, dẫn đến những sai lầm trong lựa chọn và vận hành, gây ra các sự cố đáng tiếc như hỏng coil, kẹt van, hay rò rỉ lưu chất.

Bài viết này sẽ đi sâu vào phân tích mọi khía cạnh của van điện từ – từ nguyên lý vật lý, cấu tạo cơ khí cho đến những kinh nghiệm thực chiến giúp bạn lựa chọn đúng, lắp đặt chuẩn và bảo trì hiệu quả.

1. Khi nào hệ thống cần đến van điện từ phi 60?

Van điện từ không phải là lựa chọn ngẫu nhiên cho mọi đường ống, mà nó được thiết kế cho những nhu cầu cụ thể nơi tốc độ và tính tự động hóa được đặt lên hàng đầu.

Tình huống thực tế trong vận hành

Hãy thử hình dung một hệ thống tưới tự động cho trang trại quy mô lớn hoặc dây chuyền sản xuất nước giải khát. Ở đó, việc đóng ngắt dòng chảy cần thực hiện trong tích tắc để đảm bảo định lượng chính xác. Một chiếc van cơ thông thường cần thời gian xoay tay quay, chưa kể đến việc nhân lực phải túc trực liên tục. Đó là lúc van điện từ phi 60 trở thành "cứu cánh".

Các vấn đề thường gặp khi sử dụng không đúng cách

Nhiều nhà máy hiện nay vẫn đang đối mặt với những vấn đề nan giải như:

• Hệ thống bị "giật" áp: Van đóng mở quá nhanh hoặc quá chậm so với yêu cầu của hệ thống, gây ra hiện tượng búa nước.

• Coil van bị nóng ran và cháy chỉ sau vài tuần sử dụng: Đây là hậu quả trực tiếp của việc cấp sai điện áp hoặc chọn van không có chu kỳ làm việc (duty cycle) phù hợp.

• Van không thể đóng kín sau một thời gian ngắn: Thường do chọn nhầm loại gioăng làm kín không tương thích với lưu chất (ví dụ dùng gioăng NBR cho lưu chất có tính ăn mòn mạnh).

Dẫn dắt từ những thực tế trên, việc trang bị kiến thức chuyên sâu về van điện từ không chỉ giúp bạn giải quyết các vấn đề hiện tại mà còn là khoản đầu tư thông minh để tối ưu hóa chi phí dài hạn.

2. Van điện từ phi 60 là gì? Kiến thức nền tảng

Van điện từ (hay solenoid valve DN50) là thiết bị cơ điện tử được vận hành bởi một cuộn dây điện từ (solenoid coil). Khi dòng điện đi qua, nó sinh ra từ trường, tác động trực tiếp hoặc gián tiếp lên lõi van (piston/màng), từ đó thay đổi trạng thái đóng hoặc mở của dòng chảy lưu chất.

Các tên gọi phổ biến

Để tìm kiếm linh kiện chính xác, bạn cần biết các tên gọi đồng nghĩa:

• Van điện từ DN60

• Solenoid valve phi 60 (đường kính ống 60mm)

• Van điện từ đường ống 60mm

Định nghĩa chuẩn cho SEO (Featured Snippet):

Van điện từ phi 60 là thiết bị điều khiển dòng chảy tự động bằng điện, được thiết kế chuyên dụng cho đường ống có đường kính ngoài khoảng 60mm (tương đương chuẩn DN50). Thiết bị này sử dụng cuộn coil điện từ để tạo lực hút/đẩy, giúp đóng hoặc mở van tức thời, thường được ứng dụng trong các hệ thống cấp thoát nước, khí nén và dây chuyền công nghiệp.

3. Nguyên lý hoạt động: Sự tinh tế của cơ học và từ trường

Hiểu rõ cách vận hành sẽ giúp bạn chẩn đoán lỗi nhanh hơn. Có hai cơ chế vận hành chính mà bạn cần nắm vững:

Cơ chế Tác động trực tiếp (Direct Acting)

Trong các van nhỏ, lực từ trường từ coil sẽ kéo trực tiếp piston lên. Với van điện từ, cơ chế này ít phổ biến hơn vì đòi hỏi cuộn coil quá lớn và tốn điện năng để thắng được áp lực nước trên diện tích 60mm.

Cơ chế Tác động gián tiếp (Pilot Operated)

Đây là "tiêu chuẩn vàng" cho các loại van có kích thước lớn như DN50 (phi 60).

• Nguyên lý: Van có một lỗ thông nhỏ (pilot hole). Khi coil được cấp điện, nó chỉ cần nhấc một chốt nhỏ để mở lỗ thông này. Sự chênh lệch áp suất giữa khoang trên và khoang dưới màng van sẽ tự động đẩy màng van chính lên, cho phép dòng chảy lớn đi qua.

• Ưu điểm: Tiêu tốn ít năng lượng, coil nhỏ gọn, vận hành êm ái hơn và bền bỉ hơn.

Trạng thái van

• Normally Closed (NC - Thường đóng): Van chỉ mở khi cấp điện. Đây là loại thông dụng nhất trong PCCC và cấp nước.

• Normally Open (NO - Thường mở): Van chỉ đóng khi cấp điện. Loại này dùng cho các hệ thống an toàn hoặc hệ thống xả tràn, nơi dòng chảy cần được duy trì thường trực.

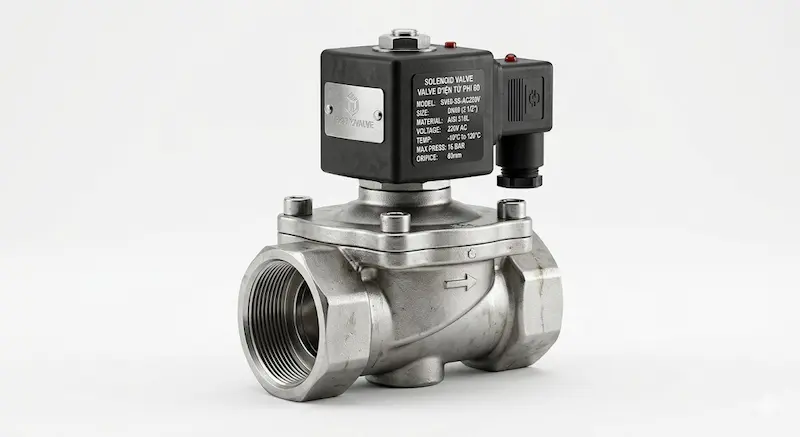

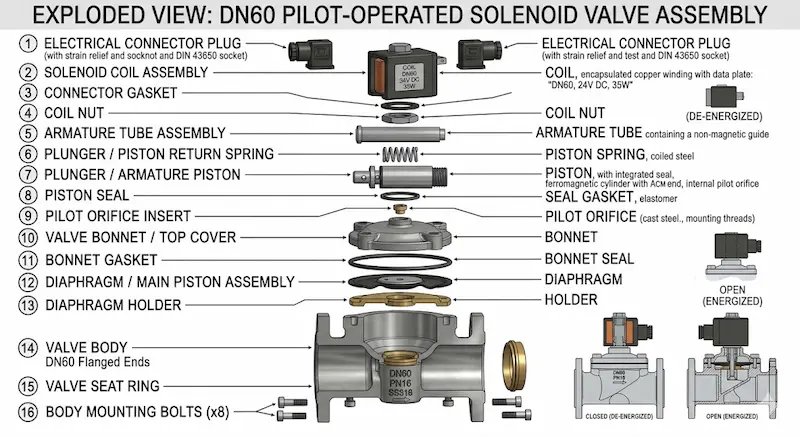

4. Phân tích cấu tạo chuyên sâu của van điện từ phi 60

Một sản phẩm hoàn thiện là sự kết hợp của nhiều vật liệu cao cấp:

Thân van (Body)

Thân van là bộ phận chịu tải chính. Vật liệu cần được chọn lựa kỹ:

• Đồng thau: Có khả năng chống ăn mòn tốt, chịu được áp lực cao, giá thành hợp lý. Phù hợp cho môi trường nước sạch, dầu nhẹ.

• Inox (304, 316): Độ bền "thách thức" thời gian, chịu axit, hóa chất và nhiệt độ khắc nghiệt. Phải dùng trong các ngành thực phẩm, dược phẩm hoặc xử lý nước thải.

• Gang: Thường dùng cho các hệ thống nước cấp quy mô lớn nhờ khả năng đúc kích thước lớn mà vẫn đảm bảo độ bền.

Coil điện từ (Solenoid Coil)

Bộ phận biến đổi điện năng thành lực từ. Bạn thường gặp các loại điện áp:

• 24V (DC/AC): Ưu tiên cho các hệ thống yêu cầu độ an toàn cao (chống giật).

• 220V (AC): Ưu tiên cho sự tiện lợi, không cần bộ chuyển đổi nguồn (adaptor).

Màng van (Diaphragm) – Linh kiện quan trọng nhất

Đây là phần tiếp xúc trực tiếp với lưu chất.

• NBR (Nitrile Butadiene Rubber): Chịu dầu, nước thường, tuổi thọ cao ở nhiệt độ dưới 80°C.

• EPDM: "Ngôi sao" trong hệ thống nước nóng và hơi nước nhiệt độ cao (lên tới 120-150°C).

• PTFE (Teflon): Chịu được hầu hết các loại hóa chất mạnh và nhiệt độ cực cao.

5. Các thông số kỹ thuật quyết định sự thành bại

Việc mua van điện từ không bao giờ được phép dựa trên cảm tính. Bạn phải đối chiếu với các thông số sau:

1. Áp suất làm việc (Pressure Range): Đừng bao giờ bỏ qua! Nếu van yêu cầu áp suất tối thiểu (ví dụ 0.5 bar) mà bạn lắp vào bồn nước cao 1 mét (áp suất cực thấp), van sẽ không bao giờ mở được.

2. Đường kính lỗ orifice: Kích thước của lỗ chính bên trong van. Lỗ càng lớn thì lưu lượng (Flow rate) càng mạnh.

3. Điện áp (Voltage): Phải đồng bộ với điện áp đầu ra của hệ thống điều khiển để tránh tình trạng cháy nổ coil.

4. Kiểu kết nối:

   • Ren: Tiện lợi, lắp đặt nhanh cho hệ thống áp thấp.

   • Mặt bích: Chắc chắn, chịu áp lực rung lắc tốt, dùng cho các đường ống công nghiệp trọng yếu.

6. So sánh van điện từ với các loại van khác: Khi nào nên dừng?

Tại sao bạn nên chọn van điện từ thay vì van bi điện?

Insight: Nếu hệ thống của bạn cần sự an toàn tuyệt đối và độ tin cậy trong nhiều năm (như van ngắt khẩn cấp), hãy cân nhắc van bi điện. Nếu cần sự đáp ứng tức thời trong các dây chuyền tự động, van điện từ phi 60 là lựa chọn số 1.

7. Phân tích ứng dụng thực tế: Tại sao DN60 là "điểm rơi" hoàn hảo?

Kích thước phi 60 (DN50) được coi là "điểm rơi" hoàn hảo trong công nghiệp vì:

• Sự cân bằng: Đây là kích thước đủ lớn để cấp nước cho một phân xưởng hoặc một dây chuyền, nhưng không quá lớn đến mức giá van trở nên đắt đỏ như các dòng DN100-DN200.

• Tính phổ biến: Hầu hết các loại vật tư đường ống (phụ kiện, co, tê, cút) đều có chuẩn phi 60, giúp việc thi công trở nên vô cùng thuận tiện.

Các lĩnh vực ứng dụng điển hình:

• Hệ thống tưới cảnh quan: Kiểm soát các nhánh tưới lớn trong các công viên, sân golf.

• Nhà máy thực phẩm: Kiểm soát dòng chảy của nước sạch, nước rửa trong quy trình đóng chai.

• HVAC: Điều khiển hệ thống chiller làm mát trong tòa nhà.

• Khí nén: Kiểm soát lưu lượng khí lớn phục vụ các máy móc cắt gọt CNC.

8. Checklist chọn mua và lắp đặt "chuẩn chuyên gia"

Để không bao giờ phải hối tiếc sau khi lắp đặt, hãy thực hiện theo bộ quy tắc sau:

Checklist khi mua:

• Xác định rõ lưu chất: Có hóa chất không? Có nhiệt độ cao không? Có cặn bẩn không?

• Kiểm tra áp lực thực tế: Hệ thống có bơm tăng áp không? Áp lực có vượt quá thông số của van không?

• Chọn vật liệu: Đừng chọn inox nếu chỉ dùng cho nước tưới vì tốn kém, nhưng bắt buộc dùng inox cho thực phẩm.

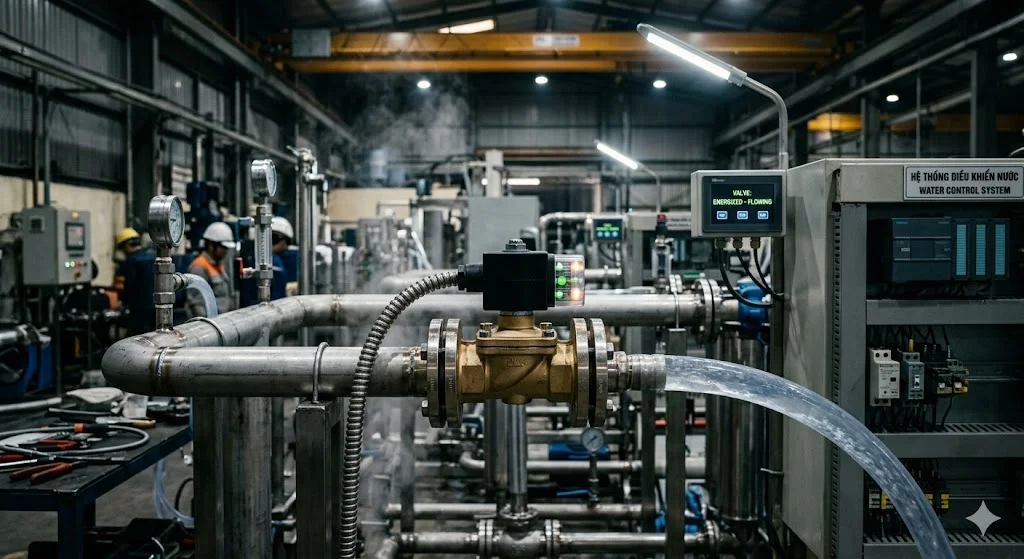

Hướng dẫn lắp đặt và sử dụng an toàn:

1. Hướng mũi tên: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược van sẽ không đóng kín được.

2. Lắp lọc rác (Y-Strainer): ĐÂY LÀ ĐIỀU QUAN TRỌNG NHẤT. Cặn bẩn nhỏ bằng hạt cát cũng có thể làm kẹt màng van, khiến van không đóng được. Một bộ lọc Y lắp trước van điện từ sẽ tăng tuổi thọ van lên gấp 5 lần.

3. Vị trí lắp đặt: Luôn lắp van ở vị trí cuộn coil hướng lên trên để tránh nước rò rỉ ngấm vào coil gây chập cháy.

4. Kiểm tra điện áp trước khi cấp: Dùng đồng hồ đo vạn năng để kiểm tra chính xác điện áp thực tế tại vị trí lắp đặt.

9. FAQ: Câu hỏi thường gặp về van điện từ

Q1: Van điện từ phi 60 có dùng được cho môi trường có áp suất không đổi không?

Trả lời: Có, nhưng cần chọn dòng pilot operated (tác động gián tiếp) với dải áp làm việc rộng. Nếu áp suất quá yếu, van sẽ không mở được, hãy chọn dòng direct acting.

Q2: Làm sao để nhận biết coil van bị hỏng?

Trả lời: Khi cấp điện mà không nghe thấy tiếng "tạch" nhẹ, hoặc van không thay đổi trạng thái, hãy dùng bút thử điện kiểm tra xem có điện vào coil không. Nếu có điện mà coil không sinh từ trường, đó là dấu hiệu coil bị cháy.

Q3: Có thể dùng van điện từ 220V cho hệ thống 24V được không?

Trả lời: Không bao giờ. Điện áp quá cao sẽ làm cháy thiết bị ngay lập tức, và điện áp quá thấp sẽ không đủ lực để vận hành piston.

Q4: Bao lâu thì nên thay màng van?

Trả lời: Với hệ thống nước sạch, màng van có thể bền bỉ 2-3 năm. Tuy nhiên, nếu môi trường nước có nhiều tạp chất hoặc hóa chất, nên kiểm tra định kỳ 6-12 tháng.

10. Lời kết: Sự bền bỉ bắt đầu từ lựa chọn đúng

Van điện từ phi 60 không chỉ là một linh kiện, nó là "trái tim" điều tiết cho dòng chảy trong hệ thống của bạn. Một quyết định mua sắm thông minh, một sự hiểu biết sâu sắc về cấu tạo và một quy trình bảo trì nghiêm túc sẽ giúp bạn tiết kiệm được hàng triệu đồng chi phí downtime (thời gian dừng máy) và thay thế linh kiện mỗi năm.

Trong kỹ thuật, không có chỗ cho sự phỏng đoán. Nếu bạn còn bất kỳ băn khoăn nào về thông số kỹ thuật hay cách chọn model phù hợp cho hệ thống của mình, đừng ngần ngại tìm kiếm sự trợ giúp từ những nhà cung cấp uy tín. Một hệ thống vận hành trơn tru là niềm tự hào của những kỹ sư biết lựa chọn thiết bị chất lượng ngay từ đầu.
