3 4 Ball Valve: Phương án kiểm soát dòng chảy tối ưu cho hệ thống đường ống

Trong hệ thống dẫn truyền lưu chất hiện nay, việc lựa chọn thiết bị đóng ngắt đóng vai trò quyết định đến sự ổn định và an toàn. 3/4 ball valve không chỉ là một linh kiện nhỏ gọn mà còn là "trái tim" giúp kiểm soát lưu lượng hiệu quả trong cả dân dụng lẫn công nghiệp.

Vì sao 3/4 ball valve được sử dụng phổ biến hiện nay?

Trong các hệ thống đường ống, tình trạng rò rỉ nước hay khó khăn khi thao tác đóng mở thường bắt nguồn từ việc sử dụng các loại van không đạt chuẩn. Hệ thống mất áp đột ngột do van kém chất lượng không chỉ làm giảm hiệu suất mà còn gây lãng phí chi phí vận hành đáng kể.

3/4 ball valve (van bi kích thước 3/4 inch) đã trở thành lựa chọn ưu tiên nhờ những ưu điểm vượt trội:

• Kiểm soát dòng chảy chính xác: Cấu tạo cho phép lưu chất đi qua với trở lực thấp nhất.

• Đóng mở nhanh: Chỉ cần xoay tay gạt 90 độ, giúp xử lý sự cố tức thì.

• Độ kín cao: Cơ chế bi van ôm sát gioăng làm kín giúp ngăn ngừa rò rỉ tuyệt đối.

3 4 ball valve là gì?

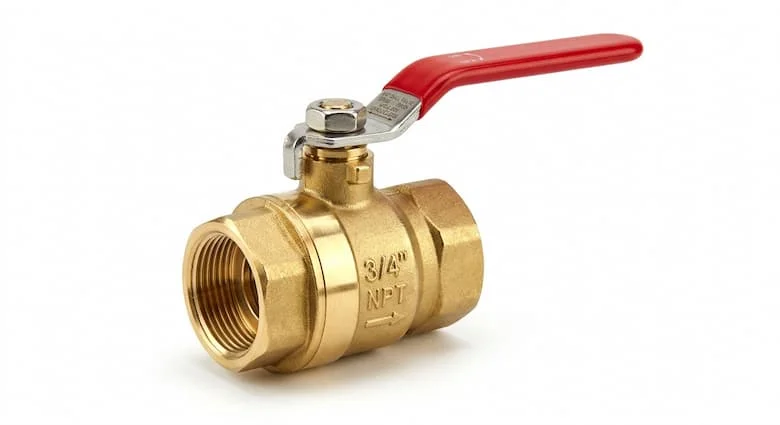

3 4 ball valve là van bi kích thước 3/4 inch dùng để đóng mở dòng chảy trong hệ thống đường ống. Theo quy chuẩn kỹ thuật, kích thước này tương đương với DN20 (đường kính trong khoảng 20mm), là kích thước tiêu chuẩn cho hầu hết các đường ống dẫn nước sinh hoạt và khí nén quy mô vừa.

Nguyên lý hoạt động của 3/4 ball valve

Thiết bị vận hành dựa trên một viên bi có lỗ xuyên tâm nằm trong thân van. Khi tay gạt ở vị trí mở, lỗ xuyên tâm nằm cùng chiều với dòng chảy, cho phép lưu chất đi qua toàn bộ diện tích. Khi xoay tay gạt 90 độ, viên bi xoay mặt kín chắn ngang dòng chảy, ngắt hoàn toàn lưu chất.

Sở dĩ 3/4 ball valve được ưa chuộng là vì cơ chế quarter turn (xoay 1/4 vòng) giúp đóng mở nhanh chóng và hiệu quả hơn hẳn so với các loại van xoay nhiều vòng, đồng thời đảm bảo độ kín khít nhờ cơ chế ép sát giữa bi và gioăng teflon.

Phân tích chuyên sâu

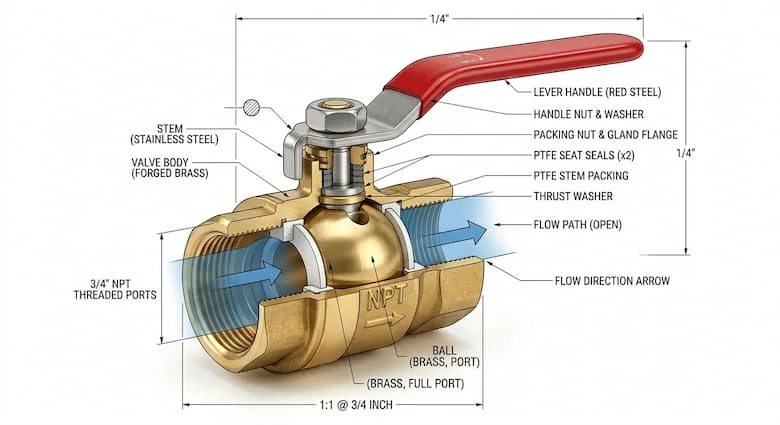

Cấu tạo của 3/4 ball valve gồm những bộ phận nào?

Một chiếc van bi chất lượng bao gồm các thành phần chủ chốt được gia công chính xác:

• Thân van: Thường làm từ đồng (phổ biến nhất), inox hoặc nhựa PVC tùy môi trường.

• Bi van: Đóng vai trò điều tiết chính, cần độ bóng bề mặt cao để giảm ma sát.

• Gioăng làm kín (PTFE/Teflon): Đây là thành phần quan trọng nhất giúp chống rò rỉ, chịu được nhiệt độ và hóa chất tốt.

• Tay gạt: Giúp điều khiển đóng mở nhanh.

• Trục van: Truyền lực từ tay gạt xuống bi van.

Việc sử dụng gioăng PTFE là tiêu chuẩn vàng vì vật liệu này chịu được hóa chất, nhiệt độ cao và có hệ số ma sát cực thấp, giúp van vận hành trơn tru sau hàng ngàn lần đóng mở.

Các loại 3/4 ball valve phổ biến hiện nay

Thông số kỹ thuật quan trọng của 3/4 ball valve

Khi lựa chọn, khách hàng cần lưu ý các thông số:

• Kích thước: 3/4 inch tương ứng DN20.

• Kiểu kết nối: Ren NPT hoặc BSP. Chọn sai chuẩn ren sẽ dẫn đến rò rỉ tại điểm nối.

• Áp suất làm việc (PN): Cần đảm bảo áp suất hệ thống nhỏ hơn áp suất định mức của van để tránh nứt vỡ.

So sánh 3/4 ball valve với gate valve và butterfly valve

So với gate valve (van cổng), van bi đóng mở nhanh hơn và kín hơn, nhưng không phù hợp để điều tiết lưu lượng liên tục. So với butterfly valve (van bướm), van bi nhỏ gọn và bền hơn ở các kích thước nhỏ như 3/4 inch. Nếu bạn cần đóng ngắt hoàn toàn cho hệ thống gia đình, van bi luôn là lựa chọn số 1.

Ứng dụng thực tế

3/4 ball valve hiện diện ở khắp mọi nơi: từ các máy bơm nước gia đình, hệ thống lọc nước RO, cho đến các đường ống khí nén trong nhà xưởng nhỏ. Sự linh hoạt trong vật liệu giúp thiết bị này "thích nghi" được với nhiều loại lưu chất, từ nước sạch đến dầu nhẹ hay các loại khí không ăn mòn.

Sai lầm thường gặp: Nhiều người dùng nhầm lẫn việc dùng van bi để điều tiết (mở hé). Việc mở hé van bi trong thời gian dài sẽ làm dòng chảy xói mòn bề mặt viên bi và làm hỏng gioăng PTFE, dẫn đến hiện tượng rò rỉ sau này.

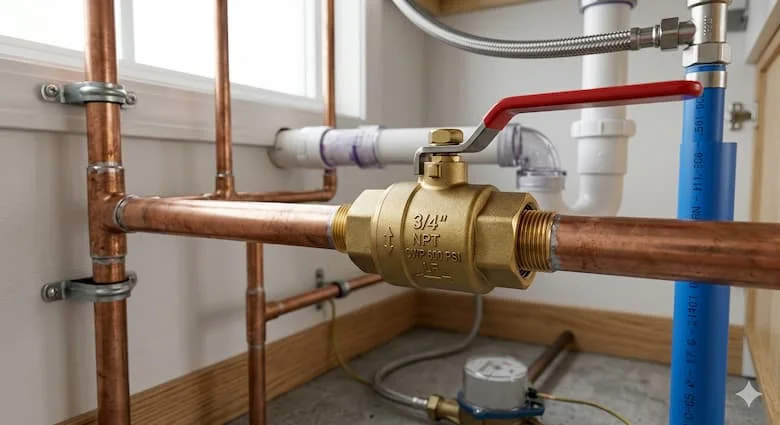

Hướng dẫn chọn và lắp 3 4 ball valve đúng kỹ thuật

• Chọn van: Xác định lưu chất (nước hay hóa chất) để chọn vật liệu thân van (Đồng hay Inox).

• Lắp đặt: Sử dụng băng tan quấn ren theo chiều kim đồng hồ, siết lực vừa đủ. Tuyệt đối không dùng kìm kẹp trực tiếp lên thân van làm biến dạng ren.

• Kiểm tra: Sau khi lắp, mở van từ từ để kiểm tra kín khít, tránh hiện tượng va đập thủy lực.

Tip chuyên gia: Nếu hệ thống cần lưu lượng tối đa, hãy ưu tiên chọn loại Full Port để đảm bảo không bị giảm áp suất dòng chảy qua van.

Câu hỏi thường gặp về 3/4 ball valve

1. 3 4 ball valve tương đương DN bao nhiêu?

3/4 inch tương đương với kích thước DN20 (đường kính danh nghĩa 20mm).

2. Van bi 3/4 dùng cho nước nóng được không?

Được, nếu bạn chọn van bi có thân bằng đồng hoặc inox và gioăng làm kín chịu nhiệt (PTFE).

3. Nên chọn van bi đồng hay inox?

Chọn đồng cho hệ thống nước sinh hoạt thông thường (giá rẻ); chọn inox cho môi trường hóa chất, nước nhiễm mặn hoặc thực phẩm (độ bền cao).

4. Van bi full port là gì?

Là loại van có đường kính lỗ trong viên bi bằng với đường kính ống, giúp dòng chảy đi qua không bị cản trở.

5. Bao lâu nên bảo trì van bi?

Với hệ thống gia đình, hãy kiểm tra vận hành mỗi 6 tháng/lần. Nếu van bị rít, cần vệ sinh hoặc thay thế gioăng nếu rò rỉ.

Kết luận

Việc đầu tư vào một chiếc 3 4 ball valve chất lượng không chỉ bảo vệ tài sản của bạn khỏi những sự cố rò rỉ mà còn giúp hệ thống vận hành trơn tru, tiết kiệm năng lượng. Hãy là người tiêu dùng thông thái bằng cách chọn đúng thông số và vật liệu cho nhu cầu của mình.
