Tiêu chuẩn mặt bích DIN PN16: Hướng dẫn kỹ thuật từ A-Z cho hệ thống đường ống

Trong thế giới kỹ thuật đường ống, sự đồng nhất là chìa khóa của an toàn. Việc hiểu đúng mặt bích DIN PN16 không chỉ giúp hệ thống vận hành ổn định mà còn ngăn ngừa những rủi ro nghiêm trọng về áp suất và rò rỉ lưu chất.

Vì sao cần hiểu đúng tiêu chuẩn mặt bích DIN PN16?

Trong thực tế thi công, việc chọn sai tiêu chuẩn mặt bích thường dẫn đến những hệ lụy khó lường. Điển hình như tình trạng lệch lỗ bulong khi lắp ghép, khiến việc thi công bị trì trệ. Nguy hiểm hơn, nếu mặt bích không chịu được áp lực thực tế của hệ thống hoặc chọn sai thông số pressure rating, hiện tượng rò rỉ tại vị trí kết nối là điều khó tránh khỏi.

Tiêu chuẩn mặt bích DIN PN16 đóng vai trò là "ngôn ngữ chung" cho các thiết bị công nghiệp. Việc áp dụng đúng tiêu chuẩn này giúp:

• Đồng bộ kết nối: Đảm bảo các thiết bị từ van, bơm đến đường ống khớp nối hoàn hảo.

• Đảm bảo an toàn áp lực: Đáp ứng khả năng chịu tải của hệ thống.

• Tăng độ kín: Giảm thiểu rủi ro thoát hơi, rò rỉ hóa chất hay nước áp lực cao.

 Tiêu chuẩn mặt bích DIN PN16 là gì?

DIN PN16 là tiêu chuẩn mặt bích theo hệ DIN của Đức, được thiết kế cho hệ thống áp suất danh nghĩa 16 bar.

Cụ thể, "DIN" (Deutsches Institut für Normung) là cơ quan tiêu chuẩn hóa công nghiệp Đức, còn "PN16" (Pressure Nominal 16) quy định khả năng chịu áp suất làm việc lên đến 16 bar ở nhiệt độ tiêu chuẩn. Tiêu chuẩn này quy định chi tiết về kích thước tổng thể, đường kính flange, khoảng cách giữa các lỗ bulong và độ dày của mặt bích để đảm bảo tính kỹ thuật đồng nhất.

Nguyên lý và vai trò của mặt bích DIN PN16 trong hệ thống đường ống

Mặt bích DIN PN16 thực hiện kết nối thông qua cơ chế ép chặt. Hệ thống bao gồm bulong, gioăng làm kín và lực siết từ đai ốc. Khi lắp đặt, mặt bích tạo ra bề mặt tiếp xúc đồng nhất, nén gioăng làm kín giữa hai mặt bích, từ đó ngăn chặn lưu chất rò rỉ ra môi trường bên ngoài.

Vai trò chính của chúng bao gồm:

• Dễ tháo lắp: Giúp việc bảo trì hoặc thay thế thiết bị trở nên nhanh chóng mà không cần cắt ống.

• Độ linh hoạt cao: Cho phép kết nối đa dạng các thiết bị như van bướm, van cầu, đồng hồ đo lưu lượng.

Trong hệ thống áp lực, sự đồng nhất về tiêu chuẩn là bắt buộc. Nếu bạn cố tình lắp lẫn các loại mặt bích không cùng chuẩn, lực siết sẽ không đều, dẫn đến biến dạng bề mặt làm kín và gây ra các điểm rò rỉ nguy hiểm.

Phân tích chuyên sâu

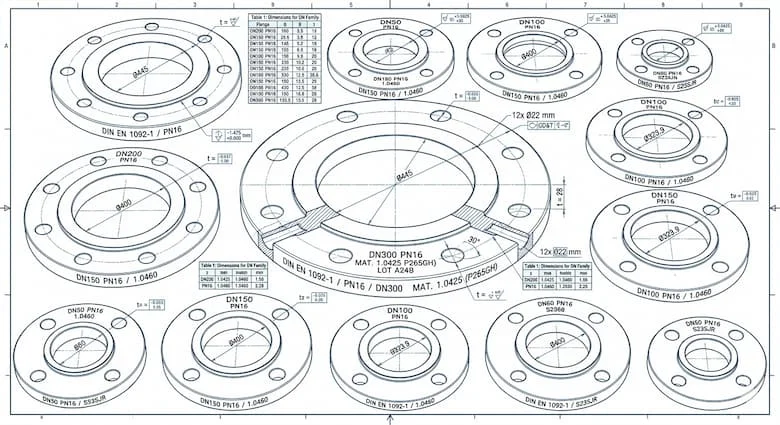

Thông số kỹ thuật mặt bích DIN PN16

Tiêu chuẩn này áp dụng cho dải kích thước rộng từ DN15 đến DN1200. Mỗi kích thước danh nghĩa (DN) đều có các thông số cố định về:

• Đường kính ngoài: Xác định bề mặt tiếp xúc.

• Số lượng và khoảng cách lỗ bulong: Phân bổ lực đều trên toàn bộ chu vi mặt bích.

• Độ dày flange: Được tính toán dựa trên khả năng chịu áp PN16.

Ví dụ: Với DN50, mặt bích cần 4 lỗ bulong, trong khi các size lớn hơn như DN200 hoặc DN300 sẽ yêu cầu số lượng lỗ nhiều hơn để duy trì áp suất 16 bar trên diện tích bề mặt lớn hơn.

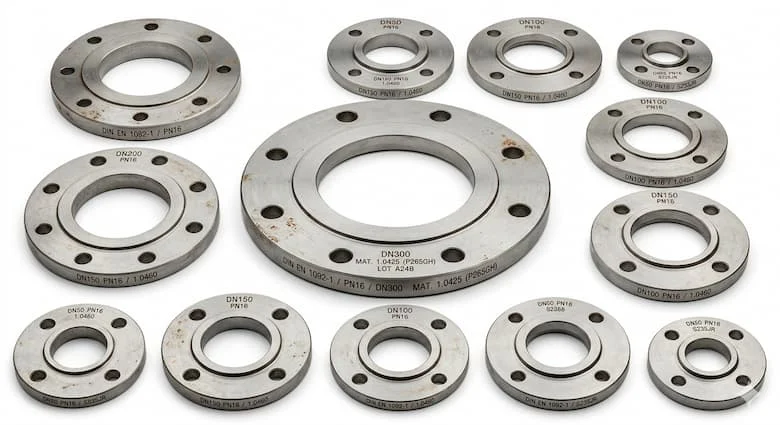

Các loại mặt bích DIN PN16 phổ biến hiện nay

So sánh DIN PN16 với DIN PN10, ANSI và JIS

• So với DIN PN10: DIN PN16 chịu được áp lực cao hơn (16 bar so với 10 bar). Về kích thước, mặt bích PN16 thường có độ dày lớn hơn và số lượng lỗ bulong có thể khác biệt tùy DN.

• So với ANSI và JIS: Đây là các tiêu chuẩn khác biệt hoàn toàn về hệ đơn vị (Inches vs mm). Không nên lắp lẫn mặt bích DIN với ANSI vì khoảng cách tâm lỗ bulong sẽ không khớp, dẫn đến việc không thể xỏ bulong hoặc gây ra ứng suất tập trung làm nứt mặt bích.

Vật liệu sản xuất mặt bích DIN PN16

• Thép carbon (A105, Q235): Phổ biến cho các hệ thống nước, khí nén thông thường nhờ giá thành hợp lý.

• Inox 304/316: Sử dụng trong ngành thực phẩm, dược phẩm hoặc hóa chất. Inox 316 được ưu tiên trong môi trường ăn mòn mạnh nhờ hàm lượng Molypden cao.

• Gang: Thường dùng cho các hệ thống cấp nước lưu lượng lớn, nơi áp suất không quá khắc nghiệt.

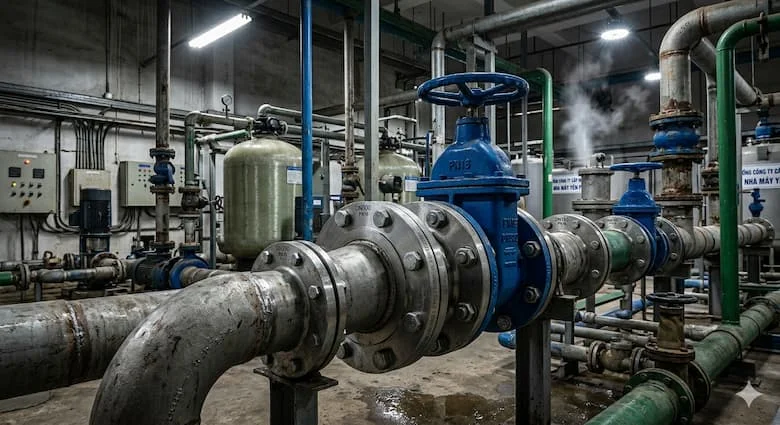

Ứng dụng thực tế

Mặt bích DIN PN16 là thành phần không thể thiếu trong:

• Hệ thống cấp nước và PCCC: Đảm bảo độ kín tuyệt đối cho các đường ống chính.

• HVAC và hệ Steam: Chịu được thay đổi nhiệt độ và áp suất trung bình.

• Dầu khí và Hóa chất: Nơi yêu cầu vật liệu cao cấp để tránh ăn mòn.

Sai lầm thường gặp: Nhiều đơn vị chọn sai vật liệu (ví dụ dùng thép đen cho hóa chất) hoặc siết bulong không đối xứng (siết theo hình ngôi sao). Hậu quả là mặt bích bị vênh, gioăng bị nát, gây rò rỉ nghiêm trọng và làm hỏng cả hệ thống.

Hướng dẫn lựa chọn mặt bích DIN PN16 đúng kỹ thuật

Checklist chọn flange:

1. Xác định áp suất: Đảm bảo PN16 là phù hợp với hệ thống.

2. Đo nhiệt độ: Chọn vật liệu thép hay inox dựa trên nhiệt độ vận hành.

3. DN (Kích thước): Đo chính xác đường kính trong và ngoài.

4. Kiểm tra tiêu chuẩn: Xác nhận chính xác là DIN, tránh nhầm lẫn với tiêu chuẩn khác.

Checklist lắp đặt:

• Vệ sinh sạch bề mặt mặt bích.

• Sử dụng gioăng làm kín (gasket) phù hợp với lưu chất.

• Siết bulong đối xứng để lực ép phân bổ đều.

• Kiểm tra rò rỉ sau khi vận hành thử (test áp).

Tip chuyên gia: Luôn kiểm tra độ phẳng của bề mặt tiếp xúc trước khi lắp. Một vết xước nhỏ cũng có thể là nguyên nhân gây rò rỉ sau một thời gian vận hành.

Câu hỏi thường gặp về mặt bích DIN PN16

1. Tiêu chuẩn mặt bích DIN PN16 chịu được áp suất bao nhiêu?

Tiêu chuẩn DIN PN16 chịu được áp suất danh nghĩa tối đa là 16 bar ở nhiệt độ thông thường.

2. DIN PN16 có dùng được cho hơi nóng không?

Có, nhưng cần chọn vật liệu phù hợp (như thép rèn hoặc inox) và gioăng chịu nhiệt chuyên dụng để đảm bảo an toàn.

3. Mặt bích DIN PN16 và PN10 khác nhau thế nào?

Sự khác biệt chính nằm ở áp suất làm việc tối đa và đôi khi là độ dày/số lượng lỗ bulong tùy theo từng kích thước DN cụ thể.

4. Có thể lắp DIN PN16 với ANSI không?

Không, vì tiêu chuẩn lỗ bulong và kích thước của DIN và ANSI khác nhau, dẫn đến không thể lắp khớp nối an toàn.

5. Nên dùng mặt bích inox hay thép carbon?

Dùng thép carbon cho hệ thống nước/khí giá rẻ; dùng inox cho môi trường hóa chất hoặc yêu cầu vệ sinh an toàn thực phẩm.

Kết luận

Việc nắm vững tiêu chuẩn mặt bích DIN PN16 không chỉ giúp quy trình lắp đặt diễn ra thuận lợi mà còn đảm bảo an toàn cho cả hệ thống vận hành. Từ việc chọn đúng vật liệu đến kỹ thuật siết bulong, mỗi bước nhỏ đều góp phần tăng tuổi thọ và độ kín khít cho công trình của bạn.
