Mặt bích cổ hàn: Giải pháp tối ưu cho hệ thống đường ống áp lực cao

Vì sao mặt bích cổ hàn là lựa chọn hàng đầu cho hệ thống áp suất lớn?

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp, việc đảm bảo tính toàn vẹn của các mối nối là yếu tố sống còn. Đối với các hệ thống phải chịu áp suất cực cao, nhiệt độ biến thiên liên tục hoặc các dòng lưu chất có tính ăn mòn mạnh, các loại mặt bích thông thường thường bộc lộ nhiều điểm yếu. Vấn đề lớn nhất chính là hiện tượng rò rỉ tại điểm nối hoặc sự đứt gãy do tập trung ứng suất quá lớn tại vị trí mối hàn.

Khi một mối nối bị yếu, hệ quả không chỉ dừng lại ở việc thất thoát tài sản hay đình trệ sản xuất. Nó tiềm ẩn nguy cơ cháy nổ, phá hủy thiết bị và gây nguy hiểm trực tiếp đến tính mạng con người. Đây chính là lý do vì sao các kỹ sư lâu năm luôn ưu tiên lựa chọn flange cổ hàn (Weld Neck Flange). Được thiết kế với cấu trúc đặc biệt để chuyển đổi áp suất từ mặt bích sang đường ống một cách mượt mà, loại phụ kiện này không chỉ là một khớp nối, mà là một "lá chắn" bảo vệ sự an toàn cho toàn bộ công trình.

Flange cổ hàn là gì? Định nghĩa theo tiêu chuẩn kỹ thuật

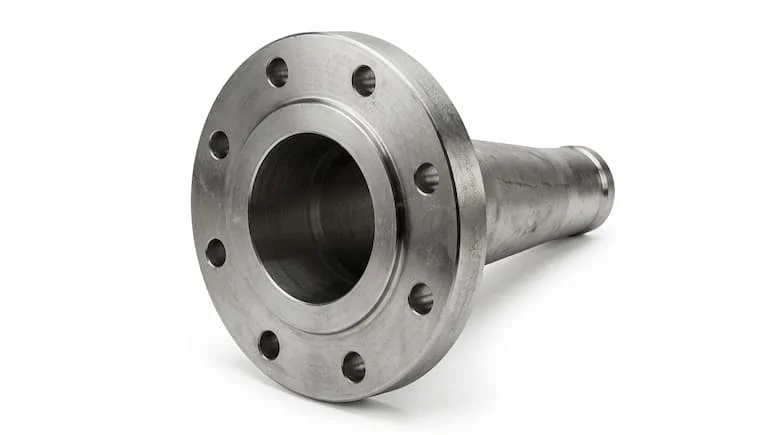

Mặt bích cổ hàn, tên tiếng Anh chuyên ngành là Weld Neck Flange (WN Flange), là loại mặt bích được thiết kế có một phần cổ dài và thon, hình nón. Điểm đặc trưng lớn nhất của nó là phần cổ này sẽ được hàn đối đầu (butt weld) trực tiếp vào đầu ống hoặc phụ kiện khác có cùng độ dày và đường kính.

Sự khác biệt cốt lõi nằm ở cấu tạo: trong khi các loại bích khác như bích trượt (Slip-on) bao quanh ống, thì flange cổ hàn lại trở thành một phần kéo dài của chính đường ống đó. Việc hàn đối đầu giúp tạo ra một đường dẫn lưu chất thông suốt, giảm thiểu tối đa hiện tượng nhiễu loạn dòng chảy và xói mòn tại mối nối. Chính nhờ cấu trúc này, flange cổ hàn luôn nằm trong danh mục vật tư bắt buộc cho các dự án yêu cầu tiêu chuẩn kỹ thuật khắt khe nhất.

Nguyên lý hoạt động và khả năng chịu lực

Để hiểu vì sao loại bích này lại bền bỉ đến vậy, chúng ta cần phân tích nguyên lý vận hành dựa trên cơ học vật liệu:

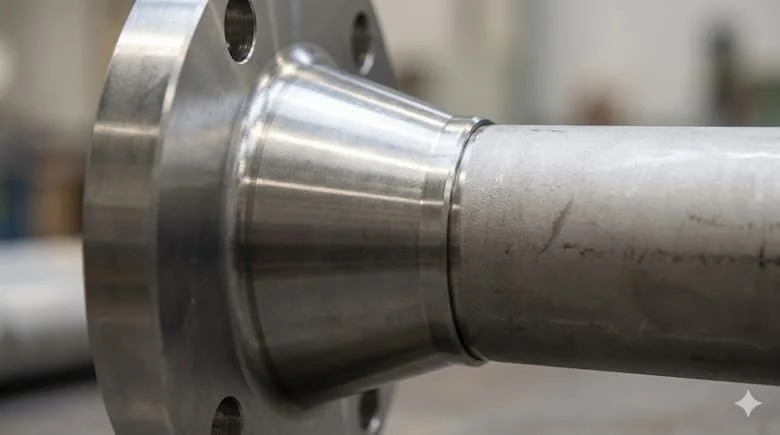

1. Phần cổ bích (The Neck): Với thiết kế vát mỏng dần về phía đầu hàn, cổ bích đóng vai trò phân tán ứng suất. Thay vì tập trung toàn bộ lực ép tại một điểm duy nhất như các loại bích phẳng, áp suất sẽ được dàn trải đều dọc theo chiều dài cổ bích và truyền vào đường ống.

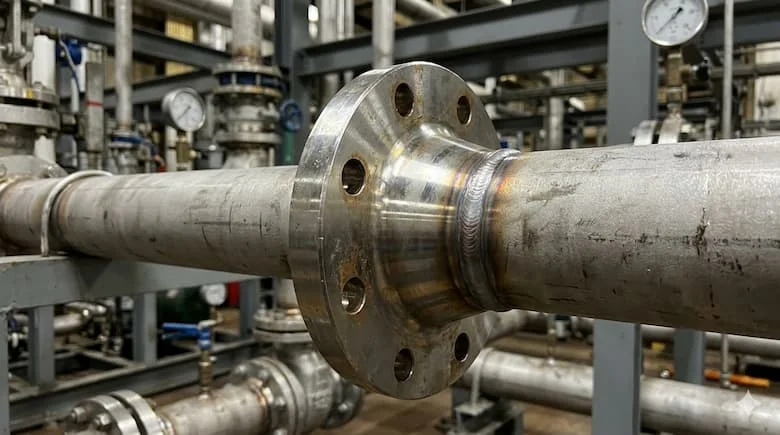

2. Mối hàn đối đầu: Đây là kiểu liên kết chắc chắn nhất trong kỹ thuật hàn. Mối hàn xuyên thấu hoàn toàn giúp khớp nối có độ bền tương đương, thậm chí là cao hơn cả bản thân thành ống.

3. Hệ thống Bulong và Gioăng: Khi được siết chặt, các bulong tạo ra lực nén cực lớn lên gioăng (gasket) nằm giữa hai mặt bích. Nhờ độ cứng vững của phần cổ, mặt bích không bị biến dạng, giúp duy trì độ kín khít tuyệt đối ngay cả khi áp suất bên trong dao động mạnh.

Phân loại flange cổ hàn theo các tiêu chuẩn quốc tế

Việc lựa chọn đúng phân loại là bước tiên quyết để đảm bảo tính đồng bộ của hệ thống. Hiện nay, flange cổ hàn được sản xuất dựa trên các hệ tiêu chuẩn khắt khe sau:

Theo tiêu chuẩn kích thước và áp lực

• ANSI/ASME (Hoa Kỳ): Đây là tiêu chuẩn phổ biến nhất trong ngành dầu khí. Các dải áp lực thường thấy là Class 150, 300, 600, 900, cho đến 2500.

• DIN (Đức/Châu Âu): Sử dụng ký hiệu PN (Pressure Nominal) như PN10, PN16, PN25, PN40...

• JIS (Nhật Bản): Thường dùng trong các hệ thống dân dụng và công nghiệp nhẹ với các chuẩn 5K, 10K, 20K.

Theo vật liệu chế tạo

• Thép carbon (A105): Lựa chọn kinh tế cho các môi trường không ăn mòn, nhiệt độ trung bình.

• Inox (304, 316, 316L): Khả năng chống oxy hóa tuyệt vời, dùng trong thực phẩm, hóa chất và môi trường biển.

• Thép hợp kim: Chịu được nhiệt độ cực cao hoặc cực thấp, dành cho các ứng dụng đặc thù trong nhà máy nhiệt điện hoặc khí hóa lỏng.

Các thông số kỹ thuật cần đặc biệt lưu ý

Khi đặt hàng hoặc thiết kế, bạn không thể chỉ nói "flange cổ hàn" chung chung. Các thông số sau đây sẽ quyết định việc lắp đặt có thành công hay không:

• Kích thước danh định (DN hoặc Inch): Phải trùng khớp với kích thước ống (ví dụ: DN200 tương đương 8 inch).

• Độ dày thành cổ (Schedule): Đây là điểm quan trọng nhất. Cổ bích phải có độ dày (SCH10, SCH40, SCH80...) khớp với độ dày của ống để khi hàn đối đầu, lòng trong của ống và bích phẳng tuyệt đối, không tạo ra gờ cản.

• Kiểu bề mặt (Facing): Có các loại như RF (Mặt lồi), FF (Mặt phẳng), hoặc RTJ (Rãnh vòng cho áp lực siêu cao).

• Đường kính lỗ bulong: Số lượng và kích thước lỗ phải chuẩn xác để có thể kết nối với các thiết bị van hoặc máy bơm.

So sánh flange cổ hàn với các loại mặt bích thông dụng

Để thấy rõ sự vượt trội, hãy cùng nhìn vào bảng so sánh dưới đây:

Tại sao flange cổ hàn chịu áp lực tốt nhất?

Nhiều người đặt câu hỏi: "Tại sao không dùng bích trượt cho rẻ?". Câu trả lời nằm ở sự phân bổ lực.

Trong các loại bích khác, điểm tiếp nối giữa ống và bích là một góc vuông 90 độ, nơi ứng suất tập trung mạnh nhất. Khi áp suất tăng cao hoặc có sự giãn nở nhiệt, vết nứt thường bắt đầu từ chính góc chết này.

Ngược lại, flange cổ hàn với phần cổ dài đóng vai trò như một bộ phận giảm chấn. Nó chuyển dịch điểm tập trung ứng suất ra xa khỏi mặt bích. Hơn nữa, vì là hàn đối đầu, không có khe hở giữa ống và bích, loại bỏ hoàn toàn nguy cơ đọng lưu chất gây ăn mòn cục bộ (crevice corrosion) – kẻ thù số một của các đường ống dẫn hóa chất.

Ứng dụng thực tế: Khi nào bạn bắt buộc phải dùng bích cổ hàn?

Không phải mọi hệ thống đều cần đến sự đắt đỏ của bích cổ hàn, nhưng trong các trường hợp sau, đây là lựa chọn duy nhất:

1. Ngành dầu khí và hóa chất: Nơi lưu chất thường có áp suất lên tới hàng trăm bar và tính chất cực độc, yêu cầu rò rỉ bằng 0.

2. Hệ thống hơi nóng (Steam): Nhiệt độ cao gây giãn nở kim loại liên tục. Khả năng đàn hồi và phân tán lực của cổ bích giúp mối hàn không bị xé toạc.

3. Đường ống dẫn khí Gas: Yêu cầu an toàn cháy nổ mức độ cao nhất.

4. Các vị trí gần máy bơm, máy nén: Nơi có độ rung động cơ học lớn, các mối nối khác dễ bị nới lỏng theo thời gian.

Sai lầm thường gặp: Một lỗi phổ biến là chọn sai tiêu chuẩn áp lực (ví dụ dùng bích Class 150 cho hệ thống yêu cầu Class 300) hoặc hàn bích cổ hàn vào ống có độ dày thành ống (Schedule) khác nhau, dẫn đến tạo ra các bậc thang trong lòng ống gây xói mòn nhanh chóng.

Hướng dẫn cách chọn mặt bích cổ hàn đúng kỹ thuật

Để tránh lãng phí ngân sách hoặc mua nhầm hàng không sử dụng được, hãy bám sát checklist sau:

• Bước 1: Xác định kích thước ống (Ví dụ: DN150 – 6 inch).

• Bước 2: Xác định áp suất làm việc tối đa để chọn tiêu chuẩn (Ví dụ: PN16 hay Class 300).

• Bước 3: Kiểm tra độ dày thành ống (Sch40, Sch80...) để đặt bích có độ dày cổ tương ứng.

• Bước 4: Chọn vật liệu dựa trên lưu chất (Nước dùng thép carbon, hóa chất dùng inox).

• Bước 5: Xác định tiêu chuẩn bề mặt (RF là phổ biến nhất).

Lưu ý quan trọng khi lắp đặt và bảo trì

Kỹ thuật lắp đặt chiếm 50% độ bền của hệ thống. Khi thi công flange cổ hàn, cần tuân thủ:

1. Kỹ thuật hàn: Phải được thực hiện bởi thợ hàn có chứng chỉ. Mối hàn cần được vát mép đúng độ và thực hiện hàn đối đầu chuẩn xác.

2. Kiểm tra mối hàn: Sau khi hàn, nên thực hiện các phương pháp kiểm tra không phá hủy (NDT) như chụp X-ray hoặc siêu âm để đảm bảo không có vết nứt bên trong.

3. Siết lực bulong: Phải dùng cờ lê lực, siết theo sơ đồ đối xứng (hình sao) để lực ép lên gioăng được đều, tránh tình trạng vênh mặt bích.

4. Lựa chọn gioăng: Với bích cổ hàn, thường dùng gioăng kim loại (Spiral Wound Gasket) để chịu được áp lực đồng bộ với bích.

FAQ: Giải đáp thắc mắc về mặt bích cổ hàn

1. Mặt bích cổ hàn có thể dùng cho ống nhựa không?

Thực tế, bích cổ hàn chủ yếu dành cho ống kim loại do yêu cầu về mối hàn đối đầu. Với ống nhựa, người ta thường dùng bích trượt kết hợp với Stub End.

2. Làm thế nào để phân biệt nhanh bích cổ hàn và bích trượt?

Rất đơn giản: Bích cổ hàn có một cái "cổ" dài vươn ra, trong khi bích trượt gần như phẳng hoặc chỉ có một gờ ngắn.

3. Tại sao giá mặt bích cổ hàn lại cao hơn các loại khác?

Do quy trình sản xuất (rèn phôi) phức tạp hơn, tốn nhiều nguyên vật liệu hơn cho phần cổ và đòi hỏi kỹ thuật gia công cơ khí chính xác cao.

Kết luận

Trong bài toán kinh tế công nghiệp, việc tiết kiệm chi phí vật tư ban đầu thường dẫn đến chi phí bảo trì và rủi ro khổng lồ về sau. Mặt bích cổ hàn chính là giải pháp tối ưu nhất để triệt tiêu các nguy cơ rò rỉ, đảm bảo hệ thống vận hành liên tục dưới áp lực khắc nghiệt.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về mặt bích cổ hàn !
