Khớp nối mềm DN200: Giải pháp chống rung và bảo vệ đường ống toàn diện

Khớp nối mềm DN 200 – Giải pháp chống rung hiệu quả cho hệ thống ống lớn

Trong các hệ thống kỹ thuật hạ tầng, đường ống DN200 (phi 219mm) đóng vai trò là "hệ mạch máu" chính vận chuyển lưu chất với áp lực và lưu lượng cực lớn. Tuy nhiên, một thực trạng thường thấy tại các trạm bơm hay nhà máy công nghiệp là tình trạng đường ống rung lắc dữ dội ngay khi máy khởi động. Nguyên nhân chủ yếu đến từ hiện tượng chênh lệch áp suất đột ngột, rung động cơ học từ thiết bị đầu cuối và sự giãn nở nhiệt không đồng nhất của vật liệu.

Nếu không được xử lý kịp thời bằng khớp nối mềm DN 200, những rung động này sẽ tích tụ ứng suất, dẫn đến các hệ quả nghiêm trọng như rò rỉ tại các mối hàn, nứt vỡ đường ống, hoặc thậm chí làm hỏng vòng bi và phớt của các máy bơm đắt tiền. Việc trang bị một thiết bị giảm chấn chuyên dụng không chỉ là lựa chọn kỹ thuật mà là yêu cầu bắt buộc để đảm bảo an toàn vận hành và tối ưu hóa chi phí bảo trì dài hạn cho doanh nghiệp.

Khớp nối mềm DN 200 là gì?

Khớp nối mềm DN200 (tên tiếng Anh: Flexible Joint DN200 hoặc Expansion Joint) là loại phụ kiện cơ khí chuyên dụng được lắp đặt trên các hệ thống đường ống có đường kính danh định 200mm. Thiết bị này có cấu tạo gồm phần thân có khả năng đàn hồi cao (như cao su, inox hoặc vải tổng hợp) kết nối với hệ thống thông qua mặt bích hoặc các phương thức lắp ghép chịu lực khác.

Chức năng cốt lõi của khớp nối này là tạo ra một khoảng hở linh hoạt giữa hai đoạn ống cứng, cho phép hệ thống co giãn hoặc dịch chuyển trong một phạm vi sai số cho phép mà không làm đứt gãy kết cấu chung. Tùy thuộc vào môi trường lưu chất (nước, hóa chất, hơi nóng), vật liệu cấu thành sẽ được tùy chỉnh để đảm bảo độ bền cơ học tối ưu.

Nguyên lý hoạt động của thiết bị

Nguyên lý vận hành của khớp nối mềm DN 200 dựa trên sự biến dạng đàn hồi của vật liệu thân. Khi máy bơm hoặc máy nén vận hành, sóng rung động sẽ truyền dọc theo thành ống. Lúc này, phần thân mềm của khớp nối sẽ đóng vai trò là "bộ giảm xóc", hấp thụ các dao động này và ngăn không cho chúng truyền đi xa.

Bên cạnh đó, khi nhiệt độ môi trường hoặc lưu chất thay đổi, đường ống thép thường có xu hướng giãn dài ra hoặc co lại. Khớp nối mềm với khả năng co giãn dọc trục và bù lệch tâm sẽ hấp thụ sự thay đổi kích thước, giúp triệt tiêu ứng suất dư, từ đó bảo vệ các điểm kết nối cố định như mặt bích hay van khỏi nguy cơ bị xé toạc do áp lực cơ khí.

Phân loại khớp nối mềm DN 200 phổ biến trên thị trường

Để lựa chọn đúng loại khớp nối, kỹ sư cần hiểu rõ đặc tính của từng dòng sản phẩm dựa trên vật liệu và kiểu kết nối:

Phân loại theo vật liệu cấu tạo

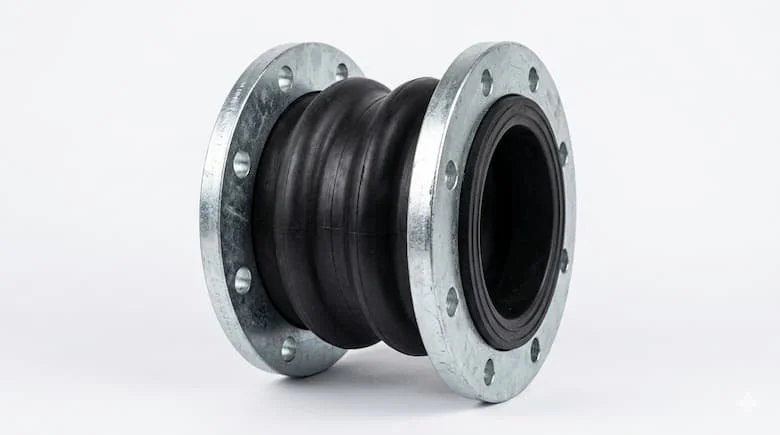

• Khớp nối mềm cao su (Rubber Expansion Joint): Được chế tạo từ cao su EPDM, NBR hoặc Neoprene kết hợp lớp lưới vải bố bên trong để tăng cường chịu lực. Đây là loại phổ biến nhất cho hệ thống nước nhờ khả năng giảm ồn và chống rung tuyệt vời.

• Khớp nối mềm Inox (Metal Expansion Joint): Sử dụng ống lót dạng sóng (bellows) bằng inox 304 hoặc 316. Loại này chịu được nhiệt độ cực cao (lên đến 400°C) và áp suất lớn, thường dùng trong hệ thống hơi nóng hoặc hóa chất ăn mòn.

• Khớp nối mềm vải (Fabric Joint): Trọng lượng nhẹ, cực kỳ linh hoạt, chủ yếu dùng cho các đường ống dẫn khí, quạt hút công nghiệp nơi áp suất thấp nhưng biên độ rung lớn.

Phân loại theo kiểu kết nối

Với kích thước DN200, kết nối mặt bích là tiêu chuẩn gần như duy nhất để đảm bảo độ kín khít và khả năng chịu áp. Các tiêu chuẩn mặt bích thường gặp bao gồm JIS 10K, BS4504 PN16 hoặc ANSI 150. Kết nối ren thường không xuất hiện ở kích thước lớn như DN200 do khó khăn trong việc thi công và đảm bảo an toàn áp suất.

Thông số kỹ thuật quan trọng của khớp nối DN200

Khi đặt hàng hoặc thiết kế, bạn cần đặc biệt lưu ý các chỉ số kỹ thuật sau để tránh sai sót hệ thống:

• Kích thước danh định: DN200 (tương đương phi 219mm hoặc 8 inch).

• Áp suất làm việc: Phổ biến là PN10, PN16, PN25. Lựa chọn áp suất của khớp nối phải bằng hoặc cao hơn áp suất thiết kế của hệ thống.

• Nhiệt độ hoạt động: Cao su (tối đa 80-100°C), Inox (tối đa 400°C hoặc hơn tùy thiết kế).

• Chiều dài lắp đặt (L): Thường dao động từ 200mm đến 300mm tùy loại, cần khớp với khoảng trống trên bản vẽ kỹ thuật.

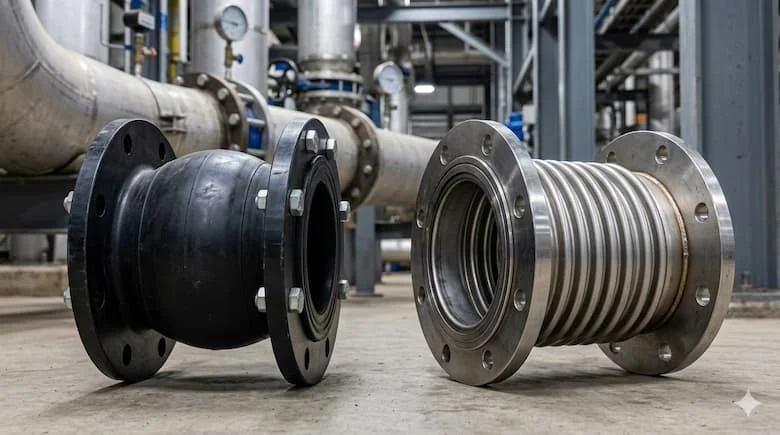

So sánh các loại khớp nối mềm DN 200

Tại sao hệ thống ống DN200 bắt buộc phải dùng khớp nối mềm?

Kích thước DN200 thuộc nhóm đường ống lớn. Ở quy mô này, các yếu tố vật lý tác động lên hệ thống mạnh mẽ hơn gấp nhiều lần so với ống nhỏ:

1. Xung lực lớn: Trọng lượng lưu chất bên trong ống DN200 rất nặng, khi dòng chảy thay đổi đột ngột (hiện tượng búa nước), xung lực tạo ra có thể làm biến dạng các giá đỡ ống nếu không có khớp nối giảm chấn.

2. Độ giãn nở tích lũy: Với cùng một hệ số giãn nở nhiệt, đoạn ống DN200 dài 10m sẽ tạo ra lực đẩy lớn hơn nhiều so với ống DN50, dễ dàng làm gãy các khớp nối cứng hoặc vỡ mặt bích van.

3. Bảo vệ thiết bị đắt tiền: Các máy bơm công nghiệp kết nối với ống DN200 thường có giá trị hàng trăm triệu đồng. Khớp nối mềm đóng vai trò như một "cầu chì" bảo vệ, ngăn rung động dội ngược lại làm hỏng động cơ.

Ứng dụng thực tế của khớp nối mềm DN200

Với đặc tính linh hoạt và bền bỉ, thiết bị này xuất hiện trong hầu hết các công trình hạ tầng trọng điểm:

• Hệ thống HVAC: Lắp đặt tại các chiller, tháp giải nhiệt trong tòa nhà cao tầng để triệt tiêu tiếng ồn lan truyền qua đường ống.

• Nhà máy xử lý nước: Kết nối các cụm bơm cấp nước sạch hoặc bơm nước thải, nơi có lưu lượng lớn và vận hành liên tục.

• Hệ thống PCCC: Đảm bảo đường ống không bị nứt vỡ khi hệ thống bơm bù áp hoạt động đột ngột với áp lực cao.

• Công nghiệp nặng: Nhà máy thép, xi măng sử dụng khớp nối inox DN200 cho các đường dẫn hơi hoặc khí nén áp lực lớn.

Những sai lầm thường gặp khi chọn mua và lắp đặt

Nhiều chủ đầu tư thường gặp sự cố hỏng hóc sớm do các lỗi cơ bản sau:

1. Chọn sai vật liệu: Dùng khớp nối cao su cho đường dẫn dầu hoặc hóa chất mạnh khiến cao su bị trương nở và rách hỏng chỉ sau thời gian ngắn.

2. Không tính toán áp lực: Lắp khớp nối PN10 vào hệ thống có áp lực đỉnh PN12 dẫn đến nổ khớp nối.

3. Lắp sai chiều/vị trí: Lắp quá gần hoặc quá xa nguồn rung, hoặc không sử dụng thanh định vị (control rods) đối với các hệ thống có áp suất cao, khiến khớp nối bị kéo giãn quá mức thiết kế.

Cách chọn khớp nối mềm DN200 đúng tiêu chuẩn kỹ thuật

Để đảm bảo hiệu quả đầu tư, hãy tuân thủ checklist lựa chọn sau:

•  Xác định lưu chất: Nước, nước thải, hơi, hay hóa chất? (Để chọn cao su hay inox).

•  Kiểm tra áp suất làm việc: Phải biết áp suất tối đa của bơm là bao nhiêu bar (PN).

•  Xác định nhiệt độ: Nhiệt độ thực tế tại điểm lắp đặt là bao nhiêu độ C?

•  Kiểm tra tiêu chuẩn mặt bích: Đảm bảo khớp nối mua về có lỗ bu lông trùng khớp với mặt bích đã hàn sẵn trên ống (JIS, ANSI, BS).

•  Đơn vị cung cấp: Ưu tiên sản phẩm có đầy đủ chứng chỉ CO/CQ và bảo hành chính hãng.

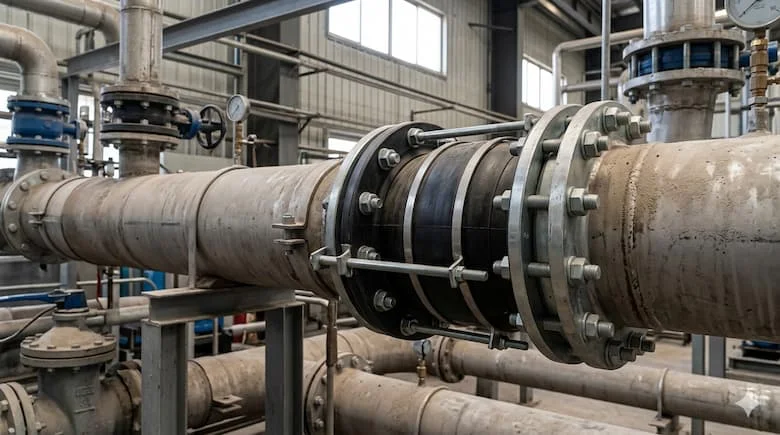

Lưu ý quan trọng khi thi công lắp đặt

• Không kéo giãn quá mức: Khi lắp đặt, không được cưỡng bức khớp nối để lấp đầy khoảng trống quá lớn giữa hai mặt bích.

• Siết bu lông đối xứng: Tương tự như thay lốp xe, hãy siết bu lông theo hình sao để lực ép lên mặt bích đều nhau, tránh làm biến dạng gasket.

• Sử dụng thanh định vị: Với khớp nối cao su DN200, nên dùng thêm thanh định vị để giới hạn độ co giãn, giúp tăng tuổi thọ thiết bị.

• Bảo trì định kỳ: Kiểm tra các vết nứt chân chim trên cao su hoặc dấu hiệu rỉ sét trên inox mỗi 6 tháng một lần.

Giải đáp thắc mắc (FAQ) về khớp nối mềm DN200

1. Khớp nối mềm DN200 thường được làm từ chất liệu gì tốt nhất?

Không có "tốt nhất", chỉ có "phù hợp nhất". Cho nước sạch và nước thải, cao su EPDM là lựa chọn tối ưu về giá và hiệu năng. Cho hơi nóng và hóa chất, bắt buộc phải dùng Inox 304/316.

2. Kích thước DN200 tương đương với bao nhiêu inch?

DN200 tương đương với 8 inch (8"). Đường kính ngoài của ống thép tiêu chuẩn này thường là 219.1mm.

3. Khớp nối mềm cao su DN200 chịu được áp lực tối đa bao nhiêu?

Thông thường các dòng tiêu chuẩn chịu được PN10 (10 bar) hoặc PN16 (16 bar). Một số dòng đặc chủng có thể lên tới PN25.

4. Khi nào cần thay thế khớp nối mới?

Bạn nên thay thế khi thấy cao su bị cứng (chai hóa), xuất hiện các vết nứt sâu, hoặc phần bám dính giữa cao su và mặt bích bị bong tróc. Tuổi thọ trung bình thường từ 3-5 năm tùy môi trường.

Kết luận

Việc lựa chọn và lắp đặt đúng loại khớp nối mềm DN200 không chỉ đơn thuần là mua một món phụ kiện, mà là giải pháp bảo hiểm cho toàn bộ hệ thống đường ống. Một hệ thống vận hành êm ái, không rò rỉ và không hỏng hóc vặt sẽ giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí sửa chữa và thời gian dừng máy.
