Flanges: Cẩm nang toàn diện về mặt bích và giải pháp kết nối đường ống tối ưu

Vì sao flanges là thành phần quan trọng trong hệ thống ống?

Trong quy trình thiết kế và thi công hệ thống đường ống công nghiệp, việc lựa chọn phương thức kết nối đóng vai trò sống còn đối với sự an toàn và hiệu suất vận hành. Giữa nhiều lựa chọn như hàn trực tiếp hay nối ren, flanges (mặt bích) nổi lên như một giải pháp hàng đầu nhờ tính linh hoạt và độ bền vượt trội. Tuy nhiên, một thực tế đáng quan ngại là nhiều đơn vị thu mua hoặc kỹ sư hiện trường thường mắc sai lầm khi chọn thông số bích, dẫn đến tình trạng rò rỉ lưu chất, mất áp suất hệ thống ngay khi vừa vận hành.

Hệ quả của việc chọn sai mặt bích không chỉ dừng lại ở việc gây lãng phí vật tư mà còn kéo theo chi phí sửa chữa khổng lồ, làm gián đoạn tiến độ sản xuất của nhà máy. Bạn cần hiểu rằng, mặt bích không đơn thuần là một miếng đệm thép, mà là điểm kết nối then chốt, chịu trách nhiệm phân phối lực và đảm bảo độ kín khít cho toàn bộ mạng lưới kỹ thuật. Để giúp bạn có cái nhìn chuyên sâu và đưa ra quyết định mua hàng chính xác, bài viết này sẽ phân tích mọi khía cạnh kỹ thuật quan trọng nhất của dòng phụ kiện này.

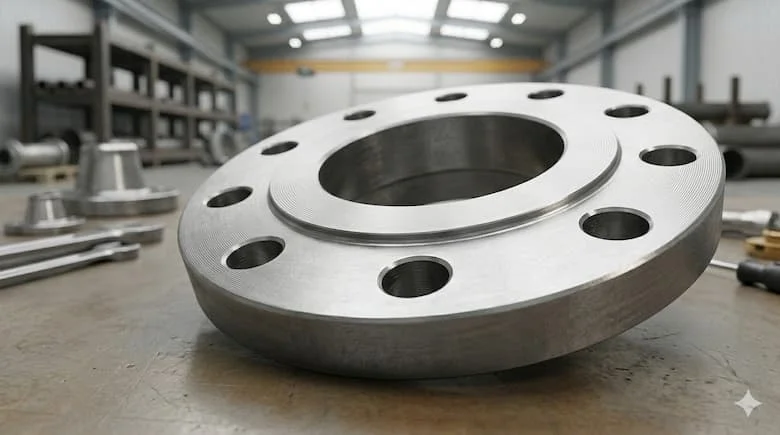

Flanges là gì?

Flange, hay còn được gọi phổ biến là mặt bích, là một loại phụ kiện cơ khí có dạng đĩa tròn hoặc vuông, được sử dụng để kết nối các đoạn ống, van, máy bơm, bình áp lực và các thiết bị khác trong hệ thống đường ống. Cấu tạo đặc trưng của một flange bao gồm phần thân đĩa chính và các lỗ bu lông được gia công chính xác xung quanh chu vi để thực hiện việc liên kết.

Chức năng quan trọng nhất của mặt blà tạo ra một mối nối có thể tháo rời. Khác với kết nối hàn chết, mặt bích cho phép các kỹ sư dễ dàng kiểm tra, vệ sinh, bảo trì hoặc thay thế các bộ phận trong hệ thống mà không cần phải cắt bỏ đường ống. Đây là yếu tố then chốt giúp tối ưu hóa chi phí vận hành trong suốt vòng đời của dự án.

Nguyên lý hoạt động của flange

Cơ chế vận hành của mặt bdựa trên nguyên lý ép nén cơ học để đạt được độ kín tuyệt đối. Một mối nối mặt bích hoàn chỉnh luôn bao gồm bộ ba: Mặt bích - Gioăng (Gasket) - Bu lông. Khi các bu lông được siết chặt với lực mô-men xoắn chuẩn, chúng tạo ra một áp lực cực lớn ép mặt bích vào lớp gioăng nằm ở giữa.

Quá trình này khiến lớp gioăng biến dạng nhẹ và lấp đầy các rãnh li ti trên bề mặt bích, từ đó ngăn chặn hoàn toàn khả năng lưu chất thoát ra ngoài. Hiệu quả của cơ chế này phụ thuộc chặt chẽ vào việc tính toán sự tương quan giữa áp lực dòng chảy và nhiệt độ vận hành. Nếu nhiệt độ quá cao làm giãn nở bu lông, lực ép sẽ giảm đi, đòi hỏi mặt bích phải có thiết kế đặc biệt để bù đắp sai số này.

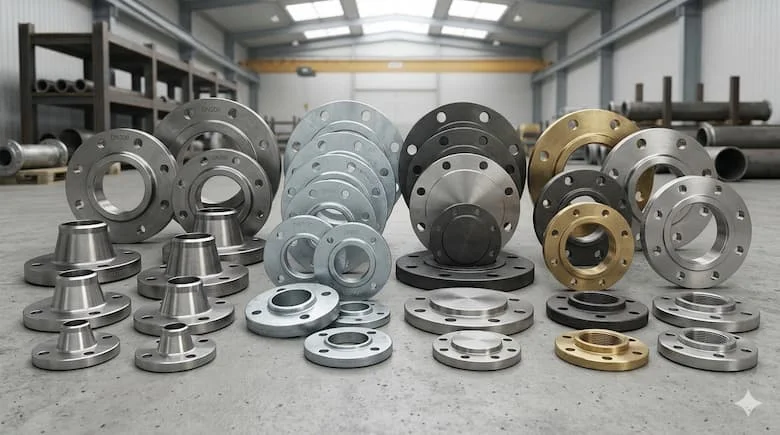

Các loại mặt bích phổ biến trong công nghiệp

Việc hiểu rõ từng loại mặt bích sẽ giúp bạn ứng dụng đúng vào từng vị trí kỹ thuật cụ thể:

• Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài được hàn trực tiếp vào đầu ống. Ưu điểm là chịu được áp suất và nhiệt độ cực cao, giảm thiểu sự tập trung ứng suất tại chân mặt bích. Thường dùng trong hệ thống hơi bão hòa hoặc khí nén áp lực lớn.

• Slip-On Flange (Mặt bích hàn trượt): Ống được đút vào trong lòng mặt bích và hàn cả mặt trong lẫn mặt ngoài. Đây là loại phổ biến nhất vì dễ lắp đặt, giá thành hợp lý, nhưng khả năng chịu áp lực kém hơn loại Weld Neck.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt đầu đường ống hoặc ngăn cách các đoạn ống. Nó chịu tải trọng uốn lớn nhất do áp suất dòng chảy tác động trực tiếp vào tâm đĩa.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren mà không cần hàn. Phù hợp cho các khu vực dễ cháy nổ, nơi việc hàn bị cấm, hoặc hệ thống áp lực thấp.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Thường dùng cho ống kích thước nhỏ áp lực cao. Ống được chèn vào một phần rãnh của bích và hàn một đường bao quanh.

Thông số kỹ thuật quan trọng của mặt bích

Khi đặt hàng bích, bạn tuyệt đối không được nhầm lẫn giữa các tiêu chuẩn đo lường quốc tế:

1. Kích thước (Size): Thường ký hiệu theo DN (mm) hoặc Inch. Ví dụ: DN100 tương đương với 4 Inch.

2. Định mức áp suất (Pressure Rating): * Hệ PN (ISO/DIN): PN10, PN16, PN25, PN40.

   • Hệ Class (ANSI/ASME): Class 150, 300, 600, 900.

3. Tiêu chuẩn mặt bích (Standards):

   • ANSI/ASME B16.5: Tiêu chuẩn Mỹ (phổ biến nhất toàn cầu).

   • DIN/EN 1092-1: Tiêu chuẩn Đức/Châu Âu.

   • JIS B2220: Tiêu chuẩn Nhật Bản.

So sánh các loại flange tiêu biểu

Tại sao cần chọn đúng flange?

Việc chọn sai mặt bcó thể dẫn đến những thảm họa kỹ thuật không đáng có:

• Sai tiêu chuẩn: Bạn không thể lắp một mặt bích chuẩn JIS vào một cái van chuẩn ANSI dù chúng cùng kích thước DN100 vì tâm lỗ bu lông hoàn toàn lệch nhau.

• Sai định mức áp lực: Sử dụng mặt bích PN10 cho hệ thống có áp suất 15 Bar sẽ khiến mặt bích bị biến dạng, gây nổ mối nối.

• Sai vật liệu: Dùng mặt bích thép carbon cho môi trường axit nồng độ cao sẽ gây ăn mòn điện hóa cực nhanh, dẫn đến hỏng hóc chỉ sau vài tuần vận hành.

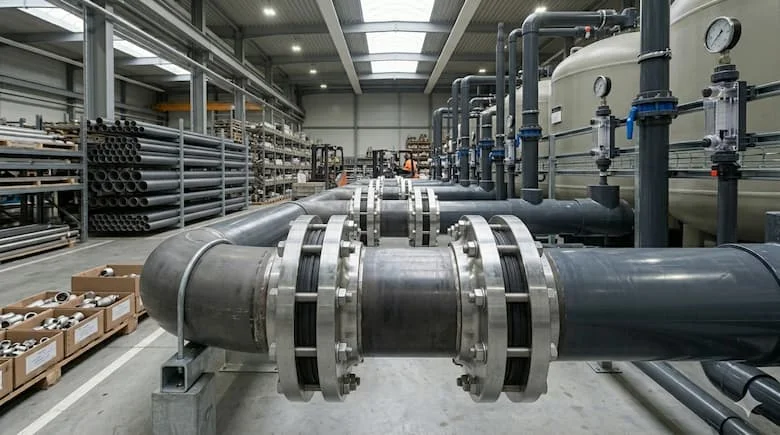

Mặt bích được sử dụng ở đâu trong thực tế?

Mặt bích là linh kiện hiện diện trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống cấp thoát nước: Kết nối các máy bơm công suất lớn với mạng lưới đường ống đô thị.

• Nhà máy thực phẩm và đồ uống: Sử dụng mặt bích inox vi sinh để đảm bảo tiêu chuẩn an toàn vệ sinh và dễ dàng tháo rời để tẩy rửa.

• Ngành dầu khí & Hóa chất: Nơi yêu cầu các dòng mặt bích siêu bền để vận chuyển lưu chất độc hại dưới áp suất cực cao.

• Hệ thống HVAC: Kết nối các thiết bị chiller, bồn chứa nước lạnh trong các tòa nhà cao tầng.

Sai lầm thường gặp khi chọn mua mặt bích

• Nhầm lẫn giữa DN và Inch: Nhiều thợ thi công thường quy đổi sai dẫn đến mua nhầm kích thước ống thực tế.

• Bỏ qua tiêu chuẩn mặt bích: Chỉ nói mua "mặt bích 100" mà không nói rõ là PN16 hay Class 150 khiến hàng mua về không thể lắp đồng bộ với van.

• Tiết kiệm sai chỗ: Dùng mặt bích mỏng hơn so với yêu cầu thiết kế để giảm chi phí đầu tư ban đầu, dẫn đến chi phí bảo hành sau này cao gấp nhiều lần.

Cách chọn flange đúng kỹ thuật (Checklist)

Để đảm bảo hệ thống vận hành an toàn, hãy luôn kiểm tra danh sách sau trước khi quyết định mua bích:

1. Kích thước: Xác định chính xác đường kính ngoài của ống cần kết nối.

2. Tiêu chuẩn: Hệ thống đang dùng chuẩn Mỹ (ANSI), Đức (DIN) hay Nhật (JIS)?

3. Vật liệu: Thép đen (A105), Thép mạ kẽm, Inox (304, 316) hay Nhựa (PVC, PPR)?

4. Định mức áp suất: Áp suất tối đa của hệ thống là bao nhiêu để chọn PN/Class phù hợp.

Lưu ý quan trọng khi lắp đặt flange

• Dùng gioăng phù hợp: Gioăng cao su cho nước lạnh, gioăng chì/amiăng cho hơi nóng và gioăng PTFE cho hóa chất.

• Siết bu lông theo sơ đồ đối xứng: Luôn siết các cặp bu lông đối diện nhau để lực ép được phân bổ đều lên mặt bích, tránh hiện tượng vênh.

• Không siết lệch: Việc siết một bên quá chặt trước sẽ làm hỏng gioăng và gây rò rỉ dù bu lông đã đạt lực căng.

• Kiểm tra bề mặt: Đảm bảo mặt bích không bị trầy xước sâu hoặc dính bụi bẩn trước khi lắp gioăng.

FAQ: Câu hỏi thường gặp về flange

1. Flanges là gì?

Là phụ kiện cơ khí có dạng đĩa dùng để kết nối các đoạn ống và thiết bị bằng phương pháp bắt bu lông, cho phép tháo lắp linh hoạt.

2. Có bao nhiêu loại flange chính?

Có 5 loại phổ biến nhất: Weld Neck, Slip-on, Blind, Socket Weld và Threaded Flange.

3. PN và Class khác nhau thế nào?

Cả hai đều chỉ định mức áp suất nhưng PN theo hệ mét (Châu Âu), còn Class theo hệ Inch (Mỹ). Ví dụ PN20 có giá trị gần tương đương Class 150.

4. Flange nào chịu áp lực cao nhất?

Weld Neck Flange (Mặt bích cổ hàn) là loại có khả năng chịu áp và nhiệt độ tốt nhất nhờ cấu tạo cổ bích truyền lực đều.

5. Làm sao để chọn đúng flange cho hệ thống hiện có?

Bạn cần đo 3 thông số: Đường kính ngoài của bích, đường kính tâm lỗ bu lông và số lượng lỗ bu lông để xác định chuẩn xác tiêu chuẩn.

Kết luận

Tổng kết lại, flanges không chỉ là một linh kiện kết nối đơn thuần mà là giải pháp đảm bảo sự liền mạch và an toàn cho toàn bộ công trình. Việc hiểu sâu về các loại mặt bích, từ tiêu chuẩn ANSI, JIS cho đến các kiểu kết nối Weld Neck hay Slip-on, sẽ giúp bạn tối ưu hóa hiệu quả đầu tư và loại bỏ các rủi ro kỹ thuật tiềm ẩn. Một hệ thống đường ống vững chắc bắt đầu từ những mối nối mặt bích chính xác và chất lượng.
