Bích hàn: Giải pháp tối ưu cho hệ thống đường ống công nghiệp áp suất cao

Flange hàn – chi tiết nhỏ nhưng ảnh hưởng lớn đến hệ thống

Trong quy trình lắp đặt đường ống công nghiệp, việc kết nối các phân đoạn ống, van và thiết bị đo lường đòi hỏi sự tính toán cực kỳ khắt khe về mặt kỹ thuật. Một trong những linh kiện then chốt quyết định sự thành bại của hệ thống chính là mặt flange hàn. Mặc dù có kích thước nhỏ so với tổng thể công trình, nhưng đây lại là điểm chịu lực tập trung và là nơi dễ xảy ra sự cố nhất nếu không được lựa chọn đúng cách.

Nhiều đơn vị thi công do chưa nắm vững kiến thức chuyên sâu đã chọn sai chủng loại flange hàn, dẫn đến những hệ quả nghiêm trọng như: rò rỉ lưu chất gây thất thoát tài sản, hiện tượng sụt giảm áp suất đột ngột làm gián đoạn sản xuất, và nguy hiểm nhất là nguy cơ cháy nổ trong các môi trường dẫn khí hóa lỏng hoặc hóa chất. Thực tế cho thấy, flange hàn chính là yếu tố quyết định độ bền cơ học và độ kín khít tuyệt đối cho toàn bộ hệ thống vận hành.

Bích hàn là gì?

Theo định nghĩa chuẩn kỹ thuật, bích hàn (Welding Flange) là loại mặt bích được thiết kế để kết nối cố định với đầu ống bằng phương pháp hàn nhiệt. Đây là phụ kiện trung gian cho phép liên kết các đoạn ống với nhau hoặc kết nối ống vào các thiết bị như máy bơm, bồn chứa áp lực thông qua hệ thống bu lông và đai ốc.

Chức năng cốt lõi của flange hàn là tạo ra một liên kết siêu bền, có khả năng truyền tải ứng suất từ mặt bích sang đường ống một cách đồng nhất. Nhờ phương pháp hàn, mối nối trở nên vĩnh viễn và không bị lỏng lẻo dưới tác động của rung động cơ học. Ưu điểm lớn nhất của phụ kiện này là khả năng chịu áp suất cực cao và nhiệt độ khắc nghiệt, điều mà các loại bích ren hay bích dán keo không thể đáp ứng được.

Nguyên lý hoạt động của flange hàn

Cơ chế vận hành của flange hàn dựa trên sự kết hợp giữa liên kết vĩnh viễn và liên kết tháo rời. Đầu tiên, mặt bích sẽ được hàn trực tiếp vào đầu ống, tạo thành một khối thống nhất không có kẽ hở cho lưu chất rò rỉ. Sau đó, hai mặt bích từ hai đầu ống khác nhau sẽ được áp sát vào nhau.

Để đảm bảo độ kín tuyệt đối, một lớp gioăng (Gasket) phù hợp với môi trường lưu chất sẽ được đặt ở giữa hai bề mặt bích. Cuối cùng, hệ thống bu lông sẽ được siết chặt để tạo lực ép lên lớp gioăng, lấp đầy mọi rãnh hở vi mô. Sự kết hợp này giúp hệ thống vừa có sự vững chãi của mối hàn, vừa có tính linh hoạt khi cần tháo rời bu lông để bảo trì thiết bị bên trong.

Các loại flange hàn phổ biến trên thị trường

Việc phân tích chuyên sâu các loại flange hàn sẽ giúp kỹ sư đưa ra lựa chọn phù hợp nhất cho từng vị trí đặc thù:

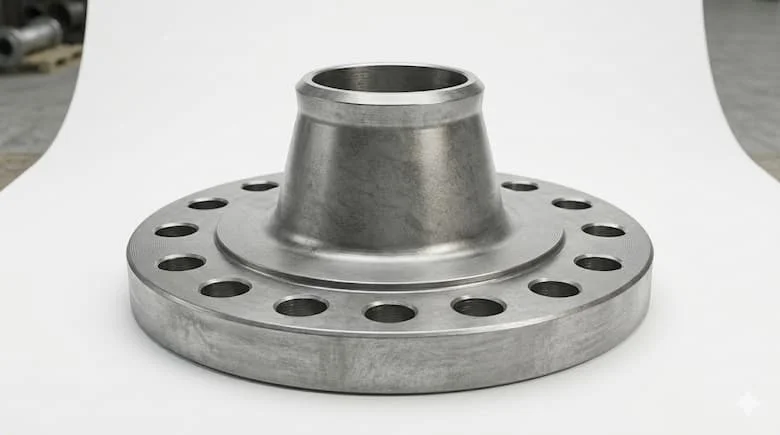

1. Weld Neck Flange (flange hàn cổ)

Đây là loại mặt bích có phần cổ dài và thon, được thiết kế để hàn đối đầu với ống.

• Ưu điểm: Khả năng phân phối ứng suất tốt nhất, chịu được áp suất rất cao và sự thay đổi nhiệt độ đột ngột.

• Nhược điểm: Chi phí sản xuất cao và đòi hỏi trình độ thợ hàn tay nghề cực cao.

• Ứng dụng: Hệ thống dầu khí, hơi bão hòa, và các đường ống áp lực trọng yếu.

2. Slip-On Flange (flange hàn trượt)

Mặt bích có lỗ đường kính lớn hơn ống một chút để ống có thể trượt vào bên trong trước khi hàn cả mặt trong và mặt ngoài.

• Ưu điểm: Dễ dàng căn chỉnh khi lắp đặt, giá thành rẻ hơn bích cổ hàn.

• Nhược điểm: Khả năng chịu áp lực kém hơn khoảng 1/3 so với bích cổ và tuổi thọ dưới tác động của mỏi thấp hơn.

• Ứng dụng: Hệ thống nước sạch, PCCC và các đường ống áp suất trung bình.

3. Socket Weld Flange (flange hàn lồng)

Ống được đưa vào một lỗ bọc đúc bên trong mặt bích và chỉ cần một đường hàn góc bên ngoài.

• Ưu điểm: Không cần gia công vát mép đầu ống, giảm thiểu nguy cơ xỉ hàn rơi vào lòng ống.

• Nhược điểm: Không phù hợp cho môi trường lưu chất ăn mòn vì có khe hở nhỏ giữa ống và mặt bích dễ gây đọng hóa chất.

• Ứng dụng: Phù hợp cho đường ống kích thước nhỏ (DN50 trở xuống) nhưng áp lực cao.

Thông số kỹ thuật cần nắm vững

Để chọn đúng flange hàn, bạn cần tuân thủ các hệ quy chiếu quốc tế sau:

• Kích thước: DN (mm) hoặc Inch (ví dụ DN100 tương đương 4 inch).

• Áp lực làm việc: Được định nghĩa theo Class (150, 300, 600...) hoặc PN (PN10, PN16, PN25...).

• Tiêu chuẩn tiêu biểu:

  • ANSI/ASME: Tiêu chuẩn Mỹ (phổ biến nhất trong ngành dầu khí).

  • DIN: Tiêu chuẩn Đức/Châu Âu.

  • JIS: Tiêu chuẩn Nhật Bản (thường dùng trong đóng tàu và nước thải).

• Vật liệu: Thép carbon (A105) cho ứng dụng thông thường hoặc Inox (304, 316) cho môi trường ăn mòn.

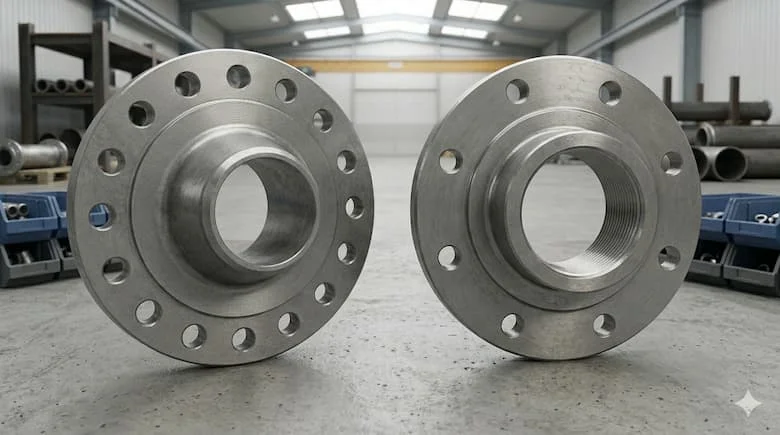

So sánh flange hàn với các phương pháp kết nối khác

Tại sao flange hàn chịu áp lực tốt hơn?

Lý do flange hàn luôn là lựa chọn số một cho các hệ thống áp lực cao nằm ở cấu trúc liên kết cơ khí:

1. Tính liền khối: Mối hàn biến mặt bích và ống trở thành một cấu trúc liên tục, loại bỏ hoàn toàn các khe hở cơ học có thể bị nong rộng dưới áp suất cao.

2. Độ cứng vững: Thân flange hàn thường dày và chắc chắn hơn, giúp chống lại hiện tượng biến dạng mặt đĩa khi siết bu lông.

3. Phân bổ lực: Thiết kế hình học của flange hàn giúp lực tác động từ dòng chảy được phân bổ đều lên thành ống, thay vì tập trung vào các bước ren yếu ớt.

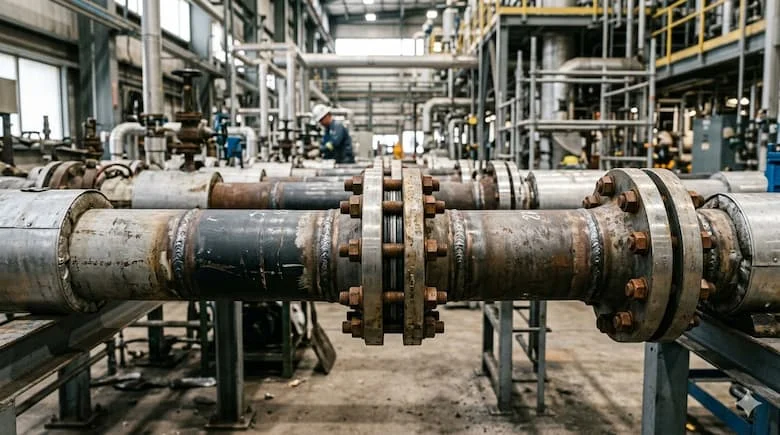

Ứng dụng thực tế của flange hàn

flange hàn là xương sống của nhiều ngành công nghiệp nặng:

• Ngành dầu khí: Kết nối các đường ống vận chuyển dầu thô và khí tự nhiên xuyên quốc gia.

• Nhà máy điện: Sử dụng trong các đường ống dẫn hơi nóng siêu áp vào tua-bin khí.

• Hệ thống hóa chất: Kết nối các bồn chứa và tháp chưng cất yêu cầu độ kín khít tuyệt đối để tránh ô nhiễm môi trường.

• Hệ thống hơi nóng: Các lò hơi công nghiệp luôn ưu tiên bích cổ hàn để đảm bảo an toàn cho nhân viên vận hành.

Sai lầm thường gặp khi chọn mua

• Nhầm lẫn tiêu chuẩn: Lắp mặt bích tiêu chuẩn JIS vào van tiêu chuẩn DIN là lỗi phổ biến nhất khiến tâm lỗ bu lông bị lệch hoàn toàn.

• Bỏ qua định mức áp lực: Sử dụng bích PN10 cho hệ thống bơm áp PN16 sẽ gây nứt vỡ mặt bích khi vận hành hết công suất.

• Hàn sai kỹ thuật: Không vát mép ống hoặc dùng que hàn không phù hợp làm giảm 50% khả năng chịu lực của mối nối.

Hướng dẫn cách chọn flange hàn đúng kỹ thuật

Hãy tuân thủ Checklist 4 bước từ chuyên gia để đảm bảo an toàn:

1. Xác định kích thước (DN): Đo đường kính ngoài của ống hiện có.

2. Chọn tiêu chuẩn: Kiểm tra hệ thống hiện tại đang đi theo chuẩn ANSI (Mỹ), DIN (Đức) hay JIS (Nhật).

3. Lựa chọn vật liệu: Inox cho nước sạch/hóa chất, thép cho hơi nóng/dầu.

4. Kiểm tra áp lực: Đảm bảo Class hoặc PN của mặt bích lớn hơn áp suất làm việc tối đa của bơm.

Lưu ý quan trọng khi lắp đặt

• Hàn đúng kỹ thuật: Phải được thực hiện bởi thợ hàn có chứng chỉ quốc tế.

• Kiểm tra mối hàn: Sử dụng phương pháp thẩm thấu (PT) hoặc siêu âm (UT) để đảm bảo không có vết nứt li ti.

• Dùng gioăng phù hợp: Không dùng gioăng cao su cho hơi nóng, hãy dùng gioăng chì hoặc gioăng thép xoắn.

• Siết bu lông đều tay: Siết theo sơ đồ đối xứng để lực ép lên mặt bích đồng nhất, tránh vênh bích.

FAQ: Câu hỏi thường gặp về bích hàn

1. Bích hàn là gì?

Là phụ kiện kết nối ống bằng cách hàn nhiệt, tạo ra liên kết vĩnh viễn và chịu áp lực cực tốt.

2. Có mấy loại flange hàn chính?

Ba loại phổ biến nhất là: Hàn cổ (Weld Neck), Hàn trượt (Slip-On) và Hàn lồng (Socket Weld).

3. flange hàn có chịu được áp lực cao không?

Có, đây là phương pháp kết nối chịu áp lực tốt nhất hiện nay, có thể lên tới hàng trăm Bar tùy loại Class.

4. Khi nào nên dùng flange hàn thay bích ren?

Nên dùng flange hàn cho các hệ thống ống lớn (DN50 trở lên), áp suất cao, nhiệt độ thay đổi liên tục hoặc môi trường có rung động mạnh.

5. Làm sao chọn đúng flange hàn?

Bạn cần xác định: Kích thước ống, Tiêu chuẩn (ANSI/DIN/JIS), Vật liệu (Thép/Inox) và Áp suất vận hành.

Kết luận

Tóm lại, việc hiểu rõ về bích hàn không chỉ giúp bạn tối ưu hóa hiệu suất vận hành mà còn là yếu tố sống còn đảm bảo an toàn cho toàn bộ công trình công nghiệp. Một sự đầu tư đúng đắn vào chủng loại và chất lượng mặt bích ngay từ đầu sẽ giúp bạn tiết kiệm hàng tỷ đồng chi phí sửa chữa và bảo trì sau này. Hãy luôn chọn đúng tiêu chuẩn và lắp đặt đúng kỹ thuật để hệ thống của bạn vận hành trơn tru nhất.
