Mặt Bích DN200: Thông Số Kỹ Thuật, Tiêu Chuẩn Và Bí Quyết Lựa Chọn Chính Xác

Khi nào cần sử dụng mặt bích DN200?

Trong các dự án hạ tầng lớn như hệ thống cấp thoát nước đô thị, mạng lưới phòng cháy chữa cháy (PCCC) cho nhà cao tầng hay hệ thống HVAC trung tâm, bích DN200 đóng vai trò là "mắt xích" kết nối trọng yếu. Tuy nhiên, một thực tế đầy thách thức tại công trường là sự nhầm lẫn giữa kích thước danh nghĩa (DN) và đường kính thực tế của ống.

Nhiều kỹ thuật viên khi mới tiếp cận thường mặc định DN200 là đường kính 200mm, dẫn đến việc đặt sai kích thước van hoặc phụ kiện đi kèm. Nghiêm trọng hơn, việc chọn sai tiêu chuẩn mặt bích (ví dụ nhầm giữa chuẩn Nhật và chuẩn Mỹ) khiến các lỗ bu lông không khớp nhau. Hệ quả là toàn bộ hệ thống phải dừng thi công để đợi đổi trả vật tư, gây trễ tiến độ dự án nghiêm trọng và làm phát sinh chi phí nhân công, vận chuyển khổng lồ. Hiểu đúng về bích DN200 không chỉ là kiến thức kỹ thuật, mà là yếu tố sống còn để tối ưu hóa ngân sách và đảm bảo an toàn vận hành.

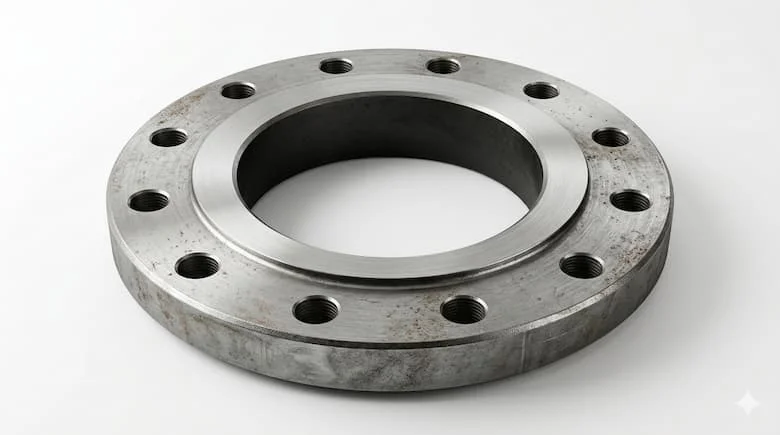

Mặt bích DN200 là gì?

Mặt bích   là phụ kiện cơ khí dùng để kết nối các đoạn ống, van, máy bơm và các thiết bị khác trong hệ thống đường ống có kích thước danh nghĩa là 200. Đây là một trong những kích thước mặt bích lớn, thường xuất hiện trong các trục đường ống chính chịu tải cao.

Để hiểu rõ hơn, chúng ta cần lưu ý các quy đổi sau:

• DN200 tương đương với kích thước 8 inch (8") theo hệ đo lường của Mỹ.

• Đường kính ngoài của ống thép đi cùng thường là 219.1 mm.



Nguyên lý hoạt động và vai trò của mặt bích

Mặt bích hoạt động dựa trên cơ chế kết nối bằng bu lông. Giữa hai bề mặt của mặt bích sẽ được chèn một vòng đệm (gioăng) làm kín. Khi siết chặt các đai ốc, lực ép sẽ làm biến dạng gioăng, lấp đầy các khe hở li ti giữa hai bề mặt kim loại, từ đó tạo ra một mối nối kín khít tuyệt đối, chịu được áp suất dòng chảy bên trong.

Ưu điểm vượt trội của việc sử dụng mặt bích so với các mối nối hàn trực tiếp là tính linh hoạt. Hệ thống sử dụng mặt bích có thể tháo lắp nhanh chóng để kiểm tra, vệ sinh hoặc thay thế van mà không cần cắt ống, giúp giảm thiểu thời gian ngừng máy (downtime) của nhà máy.

Phân tích chuyên sâu: Phân loại mặt bích

Việc lựa chọn mặt bích không chỉ dừng lại ở kích thước, mà còn phụ thuộc vào kiểu dáng và tiêu chuẩn sản xuất để phù hợp với áp suất làm việc của hệ thống.

Phân loại theo cấu tạo và kiểu kết nối

• Slip-on Flange (Mặt bích rỗng): Ống được xỏ vào trong lòng mặt bích và hàn ở cả hai mặt. Đây là loại phổ biến nhất vì dễ lắp đặt và điều chỉnh.

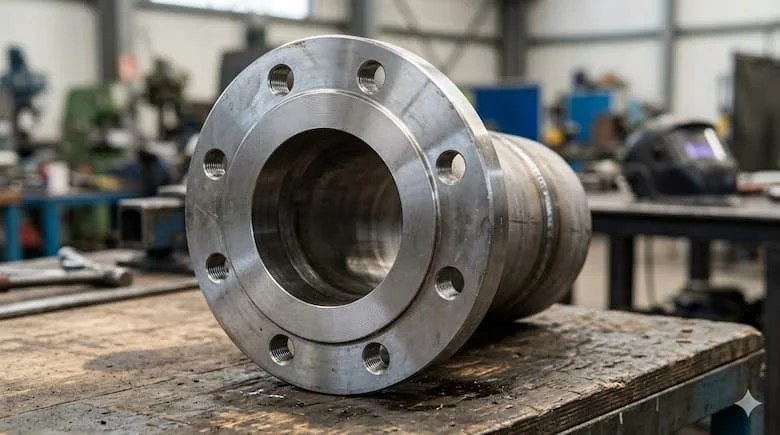

• Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn đối đầu trực tiếp vào ống. Loại này chịu được áp suất và nhiệt độ cao, chống rung động cực tốt.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc lỗ chờ để mở rộng hệ thống sau này.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren thay vì hàn, thường dùng cho các hệ thống ống mỏng hoặc môi trường dễ cháy nổ không được phép hàn.

Phân loại theo bề mặt (Facing)

• RF (Raised Face): Bề mặt có gờ nhô lên, giúp tập trung áp lực lên gioăng, tăng hiệu quả làm kín. Đây là loại được dùng nhiều nhất cho mặt bích

• FF (Flat Face): Bề mặt phẳng hoàn toàn, thường dùng cho mặt bích bằng gang hoặc nhựa để tránh ứng suất gây nứt vỡ khi siết bu lông.

Thông số kỹ thuật mặt bích theo các tiêu chuẩn quốc tế

Sai lầm lớn nhất của người mua hàng là nghĩ rằng mọi chiếc mặt bích đều giống nhau. Thực tế, thông số về đường kính lỗ bu lông và PCD (đường kính vòng chia bu lông) khác biệt hoàn toàn giữa các tiêu chuẩn.

Bảng tra thông số mặt bích  phổ biến

Insight chuyên gia: Như bạn có thể thấy, mặt bích chuẩn ANSI chỉ có 8 lỗ bu lông, trong khi chuẩn JIS và DIN lại có 12 lỗ. Điều này giải thích tại sao bạn không bao giờ có thể lắp lẫn một cái van chuẩn Nhật vào một hệ thống ống chuẩn Mỹ mà không qua bộ chuyển đổi.

So sánh đặc điểm các hệ tiêu chuẩn mặt bích

• Tiêu chuẩn JIS (Nhật Bản): Rất phổ biến tại Việt Nam trong các hệ thống dân dụng và nhà máy Hàn Quốc, Nhật Bản. Ký hiệu thường gặp là 10K, 16K, 20K.

• Tiêu chuẩn ANSI/ASME (Mỹ): Dùng cho các hệ thống đòi hỏi áp lực cao như dầu khí, hóa chất. Đơn vị đo lường sử dụng hệ Inch.

• Tiêu chuẩn DIN/PN (Đức/Châu Âu): Thường dùng trong các hệ thống xử lý nước và các thiết bị nhập khẩu từ EU.

Việc hiểu rõ "ngôn ngữ" tiêu chuẩn giúp kỹ sư tránh được những lỗi thiết kế ngớ ngẩn, đảm bảo tính đồng bộ tuyệt đối từ khâu bản vẽ đến thực tế thi công.

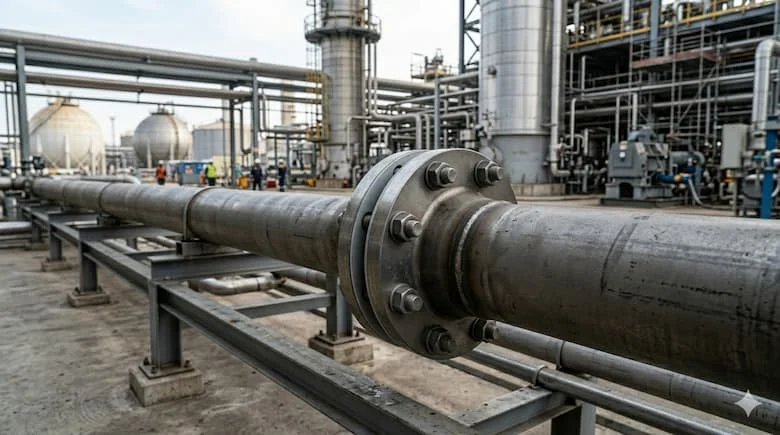

Ứng dụng thực tế của mặt bích

Nhờ kích thước lớn, mặt bích là thành phần không thể thiếu trong:

1. Hệ thống PCCC: Kết nối các máy bơm công suất lớn và các đường ống trục chính dẫn nước cho hệ thống chữa cháy tự động.

2. Cấp thoát nước: Dùng trong các trạm bơm nước sạch hoặc các đường ống thoát nước thải công nghiệp.

3. Hệ thống HVAC: Kết nối các thiết bị làm lạnh (Chiller) và tháp giải nhiệt trong các tòa nhà cao tầng.

4. Sản xuất công nghiệp: Dẫn hơi nóng (Steam) trong các nhà máy dệt nhuộm, thực phẩm hoặc dẫn dầu trong các nhà kho xăng dầu.

Sai lầm cần tránh khi chọn mua

• Nhầm lẫn DN với OD: Mua mặt bích cho ống 200mm trong khi thực tế ống DN200 là 219mm.

• Quên kiểm tra áp lực: Dùng mặt bích 10 bar cho hệ thống yêu cầu 16 bar dẫn đến biến dạng mặt bích và rò rỉ.

• Chọn sai vật liệu: Dùng mặt bích thép cho môi trường nước biển gây gỉ sét nhanh chóng. Trong trường hợp này, inox 304/316 hoặc thép mạ kẽm là bắt buộc.

Hướng dẫn Checklist chọn mặt bích đúng chuẩn

Trước khi đặt hàng, hãy đối chiếu với checklist sau để đảm bảo không có sai sót:

•   Xác định tiêu chuẩn: Bản vẽ yêu cầu JIS, ANSI hay DIN?

•   Kích thước ống: Xác nhận ống là DN200 (8") hay đường kính ngoài thực tế là bao nhiêu?

•   Cấp áp lực: Hệ thống vận hành ở bao nhiêu Bar (Class 150 hay PN16)?

•   Vật liệu: Thép Carbon (A105), Inox (304/316) hay Thép mạ kẽm?

•  Kiểu bích: Bích rỗng (Slip-on), bích mù (Blind) hay bích hàn cổ?

Lưu ý khi lắp đặt tại công trường

Việc lắp đặt mặt bích cần sự tỉ mỉ. Phải siết bu lông theo sơ đồ đối xứng (hình sao) để lực ép dàn đều lên bề mặt gioăng. Nếu siết vòng tròn theo thứ tự, mặt bích rất dễ bị vênh, dẫn đến hiện tượng rò rỉ dù bu lông đã được siết rất chặt.

FAQ: Câu hỏi thường gặp về mặt bích DN200

1. Mặt bích DN200 là bao nhiêu inch?

DN200 tương đương với ống 8 inch (8").

2. Mặt bích JIS 10K DN200 có bao nhiêu lỗ bu lông?

Theo tiêu chuẩn Nhật Bản JIS 10K, bích DN200 có 12 lỗ bu lông.

3. Có thể dùng chung mặt bích JIS và ANSI không?

Không. Kích thước vòng chia bu lông (PCD) và số lượng lỗ khác nhau hoàn toàn, không thể lắp khớp.

4. Khi nào nên dùng mặt bích inox thay vì thép?

Nên dùng inox cho các môi trường có tính ăn mòn cao như nước biển, hóa chất, hoặc yêu cầu vệ sinh an toàn thực phẩm.

5. Giá mặt bích hiện nay khoảng bao nhiêu?

Giá dao động tùy vào vật liệu và tiêu chuẩn. Thông thường bích thép đen rẻ nhất, tiếp đến là mạ kẽm và cao nhất là inox 316.

Kết luận

Việc lựa chọn mặt bích DN200 đòi hỏi sự am hiểu sâu sắc về tiêu chuẩn kỹ thuật và môi trường vận hành thực tế. Một lựa chọn đúng đắn ngay từ đầu sẽ giúp hệ thống vận hành ổn định, an toàn và tiết kiệm tối đa chi phí bảo trì lâu dài.
