Flange 8 Holes là gì? Cách xác định kích thước và tiêu chuẩn chính xác

Flange 8 holes – vì sao dễ chọn sai?

Trong quá trình bảo trì hoặc lắp đặt hệ thống đường ống, một tình huống thực tế rất phổ biến là kỹ thuật viên cầm trên tay một chiếc mặt bích có đúng flange 8 (8 lỗ bu lông) nhưng lại không thể lắp vừa vào hệ thống hiện hữu. Sai lầm kinh điển nhất chính là mặc định rằng cứ hễ có 8 lỗ thì chúng sẽ cùng một kích thước hoặc cùng một tiêu chuẩn.

Vấn đề nằm ở chỗ, cấu hình 8 lỗ bu lông xuất hiện ở rất nhiều dải kích thước (DN) và cấp áp lực (Class/PN) khác nhau. Việc chỉ dựa vào số lượng lỗ để đặt hàng mà bỏ qua các thông số cốt lõi như đường kính vòng lỗ (PCD) hay tiêu chuẩn kỹ thuật (ANSI, JIS, DIN) sẽ dẫn đến hệ quả nghiêm trọng. Bạn không chỉ mua sai vật tư gây lãng phí chi phí, mà còn phải đối mặt với việc trễ tiến độ thi công hoặc buộc phải gia công lại, làm yếu đi kết cấu chịu lực của phụ kiện. Hiểu đúng về flange 8 là yêu cầu bắt buộc để đảm bảo sự an toàn và đồng bộ cho mọi hệ thống công nghiệp.

Flange 8 holes là gì?

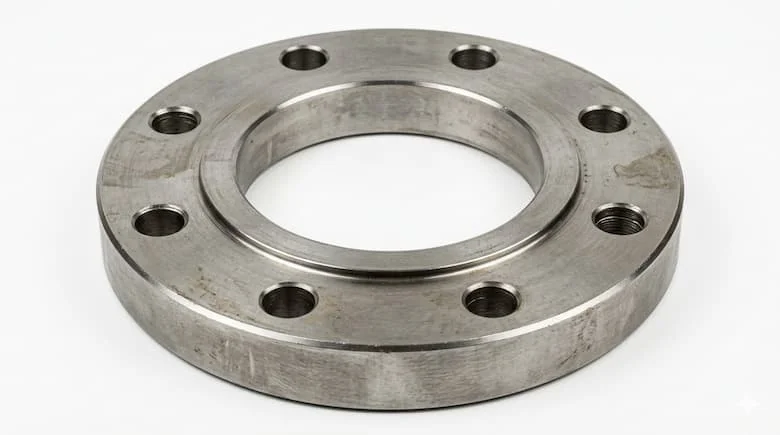

Flange 8 đơn giản là loại mặt bích được thiết kế với 8 lỗ xỏ bu lông phân bổ đều quanh tâm. Đây không phải là một mã hàng cố định hay một kích thước duy nhất, mà là một cấu hình kỹ thuật xuất hiện xuyên suốt trong nhiều bộ tiêu chuẩn quốc tế.

Thông thường, số lượng lỗ trên mặt bích được tính toán dựa trên khả năng chịu áp lực và kích thước của đường ống. Cấu hình 8 lỗ là một "điểm chạm" phổ biến cho các hệ thống đường ống tầm trung, đảm bảo lực ép được phân bổ đủ chặt để ngăn rò rỉ nhưng vẫn tối ưu được chi phí vật tư bu lông và thời gian lắp đặt. Bạn có thể bắt gặp cấu hình này trên các mặt bích thép, inox hoặc nhựa tùy thuộc vào ứng dụng cụ thể.

Nguyên lý bố trí lỗ bu lông trên mặt bích

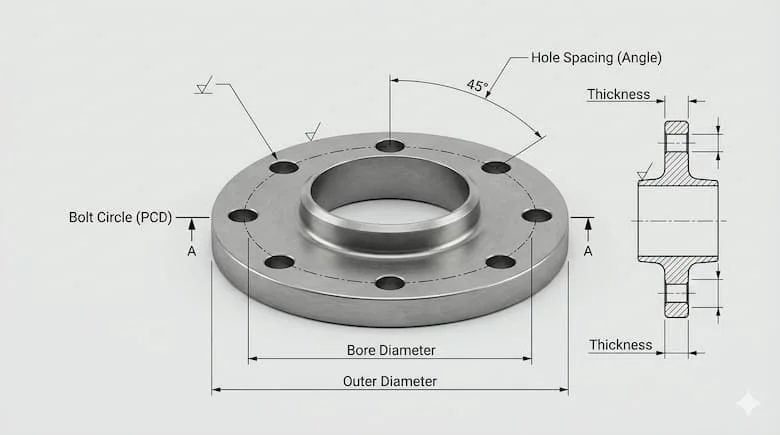

Mọi mặt bích tiêu chuẩn đều tuân thủ nguyên lý bố trí lỗ theo một vòng tròn tưởng tượng gọi là PCD (Pitch Circle Diameter). Đối với flange, 8 lỗ này được khoan chính xác sao cho khoảng cách góc giữa các tâm lỗ là đúng 45 độ.

Mục đích của việc bố trí này là để tạo ra một lực ép đồng đều lên vòng đệm (gasket). Khi bu lông được siết đúng lực theo sơ đồ đối xứng, mặt bích sẽ ép chặt vào bề mặt đối diện, triệt tiêu mọi khe hở nhỏ nhất. Việc lỗ bu lông bị lệch dù chỉ vài milimet cũng sẽ khiến việc xỏ bu lông trở nên bất khả thi, đó là lý do tại sao PCD quan trọng hơn chính số lượng lỗ.

Phân tích chuyên sâu: Flange 8  thuộc kích thước nào?

Đây là phần quan trọng nhất để trả lời cho câu hỏi: "Mặt bích 8 lỗ của tôi là size bao nhiêu?". Thực tế, không thể xác định chỉ bằng cách đếm số lỗ. Hãy nhìn vào sự khác biệt dưới đây:

• Theo tiêu chuẩn JIS (Nhật Bản): Kích thước DN150 (6") hệ 10K có 8 lỗ bu lông.

• Theo tiêu chuẩn DIN/PN (Châu Âu): Kích thước DN80 (3") hệ PN16, PN25, PN40 đều có 8 lỗ, nhưng DN100 PN16 cũng có 8 lỗ.

• Theo tiêu chuẩn ANSI/ASME (Mỹ): Kích thước NPS 3" Class 150 có 4 lỗ, nhưng NPS 3" Class 300 lại có 8 lỗ. Trong khi đó, NPS 4" Class 150 lại có 8 lỗ.

Insight chuyên gia: Một chiếc mặt bích 8 lỗ có thể là DN80 nhưng cũng có thể là DN150 tùy vào áp suất làm việc. Class hay PN càng cao thì số lỗ bu lông có xu hướng tăng lên ngay cả ở kích thước ống nhỏ để tăng cường lực kẹp.

Các thông số kỹ thuật cần kiểm tra ngoài số lỗ

Để định danh chính xác một chiếc flange 8, bạn cần đo đạc các thông số sau:

1. Bolt Circle (PCD): Đường kính vòng tròn đi qua tâm 8 lỗ bu lông. Đây là thông số "sống còn" để biết bích có lắp khớp hay không.

2. Đường kính lỗ (Bolt hole diameter): Thường lớn hơn đường kính bu lông khoảng 2-3mm.

3. Đường kính ngoài (OD): Tổng đường kính của mặt bích.

4. Độ dày (Thickness): Quyết định khả năng chịu áp lực và độ bền của mối nối.

Bảng tra nhanh Flange 8 phổ biến (Tham khảo)

So sánh flange 8 theo các hệ tiêu chuẩn

Sự khác biệt về đơn vị đo (Inch vs Metric) dẫn đến việc dù cùng có 8 lỗ, các loại mặt bích này hoàn toàn không thể lắp lẫn cho nhau.

• Tiêu chuẩn ANSI (Mỹ): Sử dụng hệ Inch làm chủ đạo. PCD của flange 8 thường lẻ (ví dụ 190.5mm). Độ dày bích thường lớn hơn so với các tiêu chuẩn khác cùng phân khúc.

• Tiêu chuẩn DIN/EN (Đức/Châu Âu): Sử dụng hệ milimet tròn trịa (ví dụ 160mm, 180mm). Thiết kế tối ưu hóa vật liệu nhưng vẫn đảm bảo áp suất PN cao.

• Tiêu chuẩn JIS (Nhật Bản): Rất phổ biến tại Việt Nam. Đặc điểm của JIS là ký hiệu "K" (5K, 10K, 20K). Một mặt bích JIS 10K 8 lỗ sẽ có kích thước hoàn toàn khác một mặt bích ANSI Class 150 8 lỗ.

Tại sao nhiều kích cỡ khác nhau lại cùng có 8 lỗ?

Đó là do bài toán tối ưu hóa lực. Các kỹ sư thiết kế tính toán rằng với 8 điểm siết, lực ép sẽ đủ để duy trì độ kín cho dải kích thước từ 80mm đến 150mm ở mức áp suất trung bình. Nếu dùng 4 lỗ thì lực ép không đều gây vênh, nếu dùng 12 lỗ thì lại dư thừa và tốn kém.

Ứng dụng thực tế và những sai lầm thường gặp

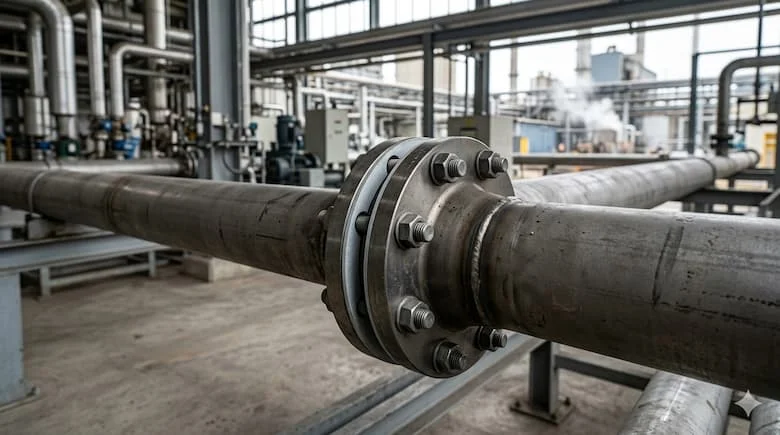

Mặt bích 8 lỗ là sự lựa chọn tiêu chuẩn cho các hệ thống:

• Hệ thống cấp nước và PCCC: Thường dùng loại DN100 hoặc DN125 với 8 lỗ bu lông để đảm bảo áp lực vòi rồng.

• Hệ thống HVAC: Chiller và tháp giải nhiệt thường sử dụng bích 8 lỗ để kết nối các trục ống chính.

• Nhà máy công nghiệp: Dẫn dầu, khí gas hoặc hóa chất nơi yêu cầu độ kín khít Class 150 trở lên.

Sai lầm chết người khi mua Flange 8

1. Chỉ nhìn số lỗ: Đây là lỗi phổ biến nhất của bộ phận thu mua không chuyên. Họ chỉ đếm số lỗ trên bích cũ và đặt hàng "bích 8 lỗ" mà không biết rằng có ít nhất 5 loại bích 8 lỗ khác nhau.

2. Không đo PCD: Tự ý ước lượng kích thước DN dẫn đến việc bu lông không thể xỏ qua lỗ mặt bích đối diện.

3. Nhầm tiêu chuẩn: Lắp mặt bích chuẩn JIS vào van chuẩn ANSI. Dù cả hai đều có 8 lỗ, nhưng PCD lệch nhau sẽ khiến bạn phải bỏ đi toàn bộ lô hàng.

Hướng dẫn Checklist xác định đúng flange 8

Để mua đúng loại flange 8 ngay từ lần đầu tiên, hãy thực hiện theo checklist chuyên gia sau:

• Bước 1 - Đếm số lỗ: Xác nhận mặt bích có 8 lỗ.

• Bước 2 - Đo thông số thực tế: Dùng thước cặp đo PCD (tâm lỗ này sang tâm lỗ đối diện) và đường kính ngoài (OD).

• Bước 3 - Xác định tiêu chuẩn: Kiểm tra các ký hiệu dập trên thân bích (Ví dụ: JIS 10K, PN16, A105 Class 150...).

• Bước 4 - Chọn vật liệu: Thép đen (A105), Thép mạ kẽm hay Inox (304/316) tùy theo lưu chất bên trong ống.

Lưu ý quan trọng khi lắp đặt

Khi lắp flange 8  thứ tự siết bu lông cực kỳ quan trọng. Bạn phải siết theo sơ đồ hình sao (đối xứng): 1-5, 2-6, 3-7, 4-8. Việc siết vòng tròn sẽ khiến mặt bích bị vênh, gây rò rỉ ngay cả khi bạn dùng gioăng (gasket) mới.

FAQ: Câu hỏi thường gặp về flange 8

1. Flange 8 holes lỗ thường là DN bao nhiêu?

Phổ biến nhất là DN80 (3") ở các cấp áp lực cao hoặc DN100, DN125, DN150 (4", 5", 6") ở cấp áp lực trung bình. Bạn cần đo PCD để xác định chính xác.

2. Có thể lắp lẫn mặt bích 8 lỗ JIS và ANSI không?

Không. Mặc dù cùng số lỗ nhưng PCD và đường kính lỗ bu lông của hai tiêu chuẩn này khác nhau, không thể xỏ bu lông qua được.

3. Tại sao mặt bích của tôi 8 lỗ nhưng van lại chỉ có 4 lỗ?

Đây là trường hợp nhầm lẫn tiêu chuẩn hoặc Class. Bạn cần kiểm tra lại thông số của van để chọn mặt bích tương ứng, không được phép chế cháo lỗ bu lông.

4. Làm sao đo PCD khi không có mặt bích đối diện?

Đo khoảng cách từ tâm lỗ này đến tâm lỗ đối diện đi qua tâm mặt bích. Nếu không thể xác định tâm, hãy đo từ mép trong lỗ này đến mép ngoài lỗ đối diện.

5. Giá flange 8 bao nhiêu?

Giá phụ thuộc vào kích thước DN, tiêu chuẩn và vật liệu. Bích inox 304 8 lỗ sẽ có giá cao gấp 3-4 lần bích thép 8 lỗ.

Kết luận

Tóm lại, flange 8 holes là một cấu hình kỹ thuật đa dạng và dễ gây nhầm lẫn. Số lượng lỗ chỉ là điều kiện cần, còn tiêu chuẩn và PCD mới là điều kiện đủ để một mối nối mặt bích vận hành hoàn hảo. Việc hiểu rõ các thông số này giúp bạn tránh được những sai sót tốn kém và đảm bảo tính bền vững cho hệ thống đường ống.
