Tê cong 90: Giải pháp phân phối dòng chảy tối ưu cho hệ thống đường ống

Tê cong 90 – phụ kiện nhỏ nhưng dễ chọn sai

Trong quá trình thi công và thiết kế hệ thống đường ống, việc lựa chọn phụ kiện kết nối đòi hỏi sự chính xác tuyệt đối về mặt kỹ thuật. Một trong những linh kiện thường gây nhầm lẫn nhất cho cả thợ lắp đặt lẫn chủ đầu tư chính là tê nhánh 90. Trong thực tế hiện trường, không hiếm trường hợp người mua nhầm lẫn giữa co 90 (chỉ đổi hướng), tê thẳng (chia nhánh vuông góc sắc cạnh) và tê cong (chia nhánh có độ lượn).

Sự nhầm lẫn này dẫn đến những hệ quả tai hại: các đầu nối không khớp nhau gây đình trệ tiến độ thi công. Nguy hiểm hơn, việc lắp sai loại phụ kiện tại các vị trí chịu áp lực sẽ làm giảm hiệu quả dòng chảy, gây hiện tượng xoáy nước và tổn thất áp suất nghiêm trọng. Việc hiểu đúng và sâu về tê nhánh 90 không chỉ giúp bạn mua đúng hàng mà còn đảm bảo hệ thống vận hành bền bỉ, tối ưu hóa lưu lượng lưu chất bên trong.

Tê cong 90 là gì?

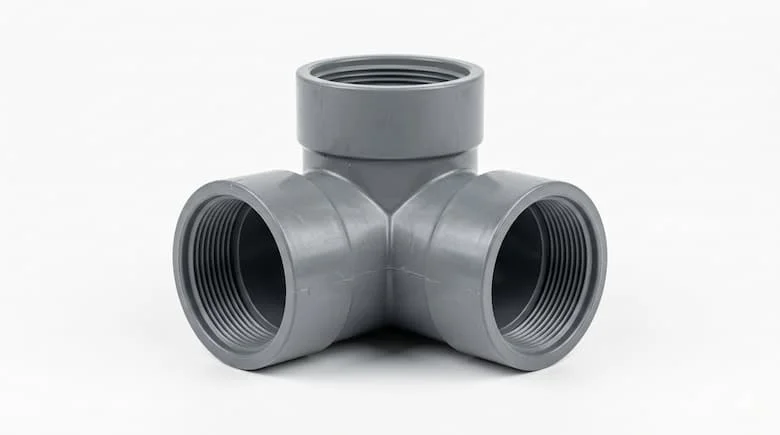

Tê cong 90 hay còn được gọi với tên gọi khác là tê nhánh 90, là một loại phụ kiện đường ống có hình chữ T nhưng điểm khác biệt nằm ở nhánh rẽ. Thay vì một đường cắt vuông góc sắc cạnh như tê thông thường, nhánh rẽ của nó được thiết kế với một độ cong mềm mại (góc 90 độ). Cấu tạo này bao gồm 3 nhánh kết nối, cho phép lưu chất vừa có thể đi thẳng, vừa có thể rẽ sang một hướng mới một cách mượt mà nhất.

Phụ kiện này thường được ưu tiên sử dụng trong các hệ thống yêu cầu sự lưu thông liên tục, giảm thiểu ma sát và tránh hiện tượng tích tụ cặn bẩn tại các góc chết. Trong các tài liệu kỹ thuật, nó còn được coi là sự kết hợp hoàn hảo giữa chức năng chia dòng của tê và chức năng chuyển hướng của co.

Nguyên lý hoạt động của tê nhánh 90

Nguyên lý vận hành của tê nhánh 90 dựa trên việc phân phối lưu lượng và điều hướng động năng. Khi dòng lưu chất đi vào, thiết kế lòng trong uốn cong giúp dòng chảy không bị va đập trực tiếp vào thành ống một cách đột ngột. Thay vào đó, nó được dẫn lái theo một quỹ đạo vòng cung, giúp duy trì vận tốc lưu thông và giảm thiểu sự sụt giảm áp suất (pressure drop).

Các yếu tố quyết định đến hiệu suất hoạt động của tê cong bao gồm:

• Lưu lượng (Flow rate): Khả năng chịu tải lượng nước hoặc khí đi qua trong một đơn vị thời gian.

• Áp lực (Pressure): Khả năng chống chịu lực đẩy của lưu chất lên thành phụ kiện.

• Góc thoát: Độ mịn của bề mặt lòng ống giúp ngăn chặn hiện tượng xâm thực (cavitation) tại nhánh rẽ.

Phân loại tê nhánh 90 chuyên sâu

Để đáp ứng các tiêu chuẩn kỹ thuật khác nhau, tê cong90 được sản xuất với sự đa dạng về vật liệu và cấu tạo:

Phân loại theo vật liệu

• PVC/uPVC: Phổ biến trong hệ thống thoát nước gia đình, xử lý nước thải nhờ giá rẻ và không bị ăn mòn hóa học.

• Thép (Thép đen/Mạ kẽm): Chịu được áp suất và nhiệt độ cao, dùng nhiều trong hệ thống PCCC và công nghiệp nặng.

• Inox (304/316): Chống gỉ sét tuyệt đối, được tin dùng trong nhà máy thực phẩm, dược phẩm và hệ thống vi sinh.

Phân loại theo cấu tạo

• Tê cong đều: Cả 3 nhánh có cùng kích thước đường kính.

• Tê cong giảm: Nhánh rẽ 90 độ có kích thước nhỏ hơn hai nhánh chính, dùng để giảm cấp đường ống mà vẫn đảm bảo độ lượn của dòng chảy.

Phân loại theo ứng dụng thực tế

• Ống nước: Tập trung vào độ kín khít và chịu áp lực tĩnh.

• Ống gió/HVAC: Thiết kế mỏng hơn, chú trọng vào khí động học để giảm tiếng ồn khi gió đi qua nhánh rẽ.

Thông số kỹ thuật cần biết

Khi tìm mua và lắp đặt tê nhánh 90, bạn cần kiểm tra kỹ các thông số sau để đảm bảo tính đồng bộ:

1. Kích thước (DN/mm): Ví dụ DN50 (60mm), DN100 (114mm). Cần phân biệt rõ kích thước danh nghĩa và kích thước thực tế.

2. Độ dày (Schedule): Độ dày thành ống quyết định khả năng chịu áp (ví dụ SCH20, SCH40).

3. Tiêu chuẩn sản xuất: Các tiêu chuẩn như ASTM, JIS, hay DIN sẽ quyết định bước ren hoặc phương pháp hàn kết nối.

So sánh tê cong90 với các phụ kiện khác

Việc phân biệt rõ ràng chức năng giúp kỹ sư đưa ra lựa chọn tối ưu nhất cho thiết kế:

Insight chuyên gia: Nếu hệ thống của bạn có tốc độ dòng chảy cao, hãy luôn ưu tiên tê cong90 thay vì tê thẳng để tránh hiện tượng rung lắc đường ống do va đập thủy lực.

Tê n90 được dùng khi nào?

Ứng dụng của tê cong90 trải dài từ dân dụng đến các hạ tầng phức tạp:

• Hệ thống HVAC: Dẫn gió trong các tòa nhà cao tầng, nơi cần giảm thiểu tiếng ồn và sức cản gió.

• Hệ thống thoát nước thải: Giúp chất thải không bị đọng lại tại các góc chia nhánh, giảm thiểu nguy cơ tắc nghẽn đường ống.

• Công nghiệp hóa chất: Chuyển hướng lưu chất ăn mòn mà không gây ma sát mạnh lên thành phụ kiện, kéo dài tuổi thọ thiết bị.

Sai lầm thường gặp khi sử dụng

• Nhầm với co 90: Co 90 không thể chia dòng, trong khi tê cong làm được cả hai.

• Chọn sai vật liệu: Sử dụng tê cong PVC cho hệ thống hơi nóng sẽ khiến phụ kiện bị biến dạng nhiệt ngay lập tức.

• Không tính đến độ dày: Mua tê cong có thành quá mỏng so với áp suất thực tế của máy bơm sẽ dẫn đến bục vỡ mối nối.

Cách chọn tê n90 đúng kỹ thuật (Checklist)

Để chọn được tê cong90 chuẩn xác nhất, bạn hãy tuân thủ quy trình Checklist sau:

•   Xác định đường kính ống: Đo kích thước DN hoặc mm của đường ống hiện có.

•   Lựa chọn vật liệu: Dựa vào lưu chất bên trong (Nước, khí, hóa chất) và nhiệt độ vận hành.

•   Xác định lưu lượng: Tính toán xem cần tê cong đều hay tê cong giảm để điều phối áp suất.

•   Kiểm tra tiêu chuẩn kết nối: Là kiểu dán keo, nối ren hay hàn đối đầu?

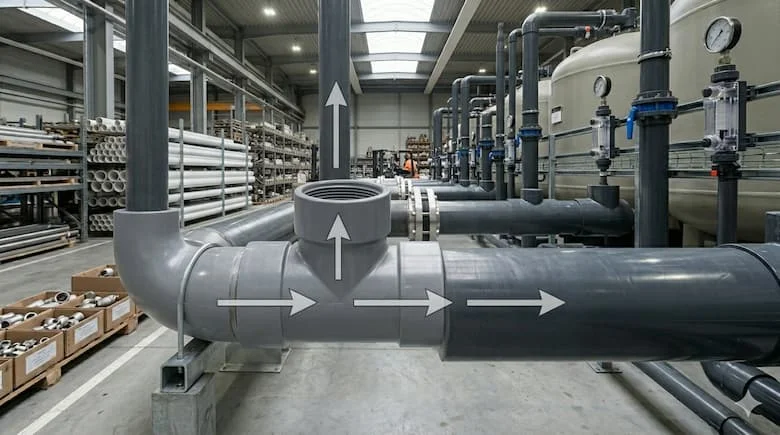

Lưu ý khi lắp đặt tê nhánh 90

Quá trình lắp đặt quyết định 50% độ bền của hệ thống:

1. Căn chỉnh góc: Đảm bảo nhánh rẽ đúng 90 độ so với trục chính, tránh hiện tượng lệch tâm gây ứng suất dư.

2. Làm sạch bề mặt: Trước khi dán keo hoặc hàn, bề mặt tiếp xúc phải sạch cát, bụi và dầu mỡ.

3. Kết nối kín: Sử dụng đúng loại vật liệu phụ trợ như băng tan (cho ren) hoặc keo chuyên dụng (cho nhựa).

4. Kiểm tra rò rỉ: Sau khi lắp đặt xong, cần thực hiện test áp trong ít nhất 24 giờ trước khi đưa vào vận hành chính thức.

FAQ: Câu hỏi thường gặp về tê cong90

1. Tê cong 90 là gì?

Là phụ kiện có 3 ngả dùng để chia nhánh dòng chảy, với nhánh rẽ được thiết kế uốn cong một góc 90 độ nhằm giảm ma sát.

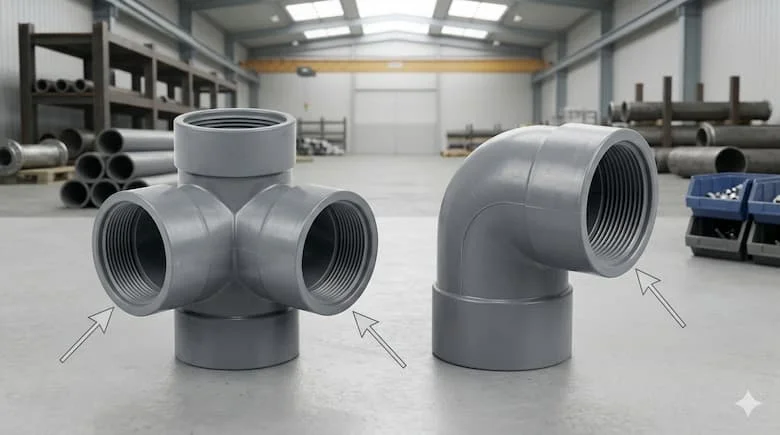

2. Tê nhánh 90 khác gì với co 90?

Co 90 chỉ có 2 đầu dùng để đổi hướng, còn tê cong có 3 đầu dùng để vừa đi thẳng vừa rẽ nhánh.

3. Có thể dùng tê cong nhựa cho hệ thống nước nóng không?

Chỉ khi đó là nhựa chịu nhiệt chuyên dụng (PPR). Nhựa PVC thông thường sẽ bị hỏng khi gặp nhiệt độ cao.

4. Tại sao giá tê cong thường cao hơn tê thẳng?

Do quy trình sản xuất phức tạp hơn để tạo ra độ cong mịn màng bên trong lòng phụ kiện mà không làm mỏng thành ống.

5. Làm sao biết kích thước tê cong mình cần?

Bạn nên kiểm tra thông số ghi trên thân ống hoặc dùng thước kẹp đo đường kính ngoài của ống đang sử dụng.

Kết luận

Việc lựa chọn đúng tê cong 90 không chỉ là vấn đề mua sắm linh kiện, mà là giải pháp kỹ thuật để tối ưu hóa năng suất vận hành. Một phụ kiện chuẩn xác giúp giảm thiểu rò rỉ, tiết kiệm điện năng cho máy bơm và ngăn chặn những hỏng hóc đáng tiếc. Hãy luôn ưu tiên chất lượng vật liệu và sự đồng bộ về tiêu chuẩn kích thước để bảo vệ hệ thống của bạn.
