Van đóng nhanh – Giải pháp bảo vệ hệ thống khi xảy ra sự cố

Đường ống hóa chất áp lực cao bất ngờ bị vỡ, hệ thống hơi quá áp nghiêm trọng, khí gas rò rỉ âm ỉ hay máy móc cần dừng hoạt động trong tình huống khẩn cấp là những cơn ác mộng đối với bất kỳ kỹ sư vận hành nào. Nếu các dòng van thông thường đóng quá chậm, hậu quả để lại vô cùng nặng nề: thất thoát lượng lớn lưu chất đắt đỏ, nguy cơ cháy nổ diện rộng, phá hỏng thiết bị đắt tiền và đặc biệt là đe dọa trực tiếp đến an toàn lao động của con người. Trong những tình huống sinh tử của nhà máy, van đóng nhanh chính là thiết bị cốt lõi giúp cô lập hoàn toàn dòng chảy chỉ trong vài giây, chặn đứng rủi ro từ gốc và bảo vệ toàn bộ hệ thống công nghiệp.

Van đóng nhanh là gì?

Van đóng nhanh là loại van công nghiệp được thiết kế đặc biệt để ngắt hoàn toàn dòng lưu chất trong thời gian cực ngắn (tính bằng giây hoặc mili-giây) khi nhận được tín hiệu điều khiển khẩn cấp hoặc khi xảy ra sự cố đột ngột trên đường ống, nhằm đảm bảo an toàn tuyệt đối cho hệ thống.

Về cấu tạo cơ bản, một hệ thống van ngắt nhanh hoàn chỉnh bao gồm bốn thành phần cốt lõi phối hợp nhịp nhàng:

• Bộ truyền động (Actuator): Thường sử dụng khí nén lò xo hồi, điện lực tốc độ cao hoặc thủy lực để tạo lực đẩy mạnh mẽ.

• Thân van: Chứa đựng dòng chảy, chịu áp lực và nhiệt độ cao từ môi chất.

• Đĩa van (Cánh van): Bộ phận trực tiếp chặn dòng chảy (dạng bi, bướm hoặc cửa van).

• Gioăng làm kín & Bộ điều khiển: Đảm bảo độ kín khít tuyệt đối khi đóng và nhận tín hiệu từ cảm biến/tủ PLC.

Chức năng tối thượng của thiết bị này là phản ứng tức thì trước các bất thường, ngăn chặn thảm họa rò rỉ hóa chất, quá áp hay sự cố cháy nổ trong các dây chuyền sản xuất hiện đại.

Nguyên lý hoạt động của van đóng nhanh

Cơ chế vận hành của van ngắt nhanh dựa trên sự kết hợp chính xác giữa hệ thống điện tử, khí nén hoặc cơ học để triệt tiêu thời gian chờ đợi. Khi hệ thống xảy ra sự cố, cảm biến phát hiện bất thường và truyền tín hiệu về tủ điều khiển trung tâm. Ngay lập tức, van điện từ (Solenoid valve) đổi hướng dòng khí nén hoặc ngắt dòng điện giữ.

Bộ truyền động (đặc biệt là dạng lò xo hồi - spring return) được kích hoạt giải phóng năng lượng tích trữ ngay lập tức. Lực này kéo hoặc xoay trục van, làm đĩa van di chuyển góc 90 độ hoặc tịnh tiến xuống vị trí đóng kín hoàn toàn chỉ trong vỏn vẹn 1 đến 3 giây. Tại sao van có thể đóng nhanh đến vậy? Bí quyết nằm ở bộ truyền động khí nén kết hợp lực đàn hồi cực mạnh của lò xo hoặc mô-men xoắn lớn từ động cơ điện tốc độ cao, bỏ qua hoàn toàn thao tác quay tay hay cơ chế truyền động chậm chạp truyền thống.

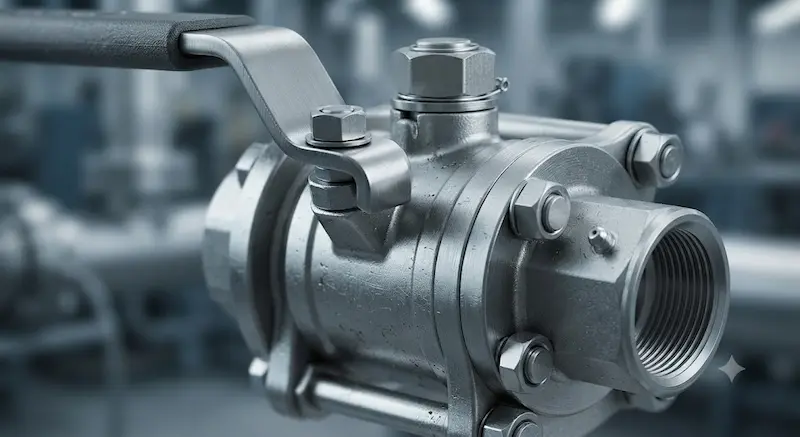

Phân loại van ngắt nhanh phổ biến hiện nay

Thị trường hiện nay cung cấp rất nhiều dòng van ngắt nhanh nhằm đáp ứng đa dạng yêu cầu kỹ thuật khắt khe của từng nhà máy:

• Phân theo nguồn năng lượng:

  • Van khí nén lò xo hồi: Tốc độ đóng nhanh nhất (1–2 giây), an toàn chống cháy nổ, là lựa chọn số một cho ngành dầu khí và hóa chất.

  • Van điện từ (Solenoid valve): Đóng ngắt tức thì cho hệ thống nhỏ, nhưng giới hạn về kích thước đường ống.

  • Van thủy lực & van cơ học: Dùng cho hệ thống áp lực cực lớn đòi hỏi lực tác động mạnh.

• Phân theo kiểu dáng van: Gồm van bi đóng nhanh (độ kín cao, dòng chảy thẳng), van bướm đóng nhanh (thích hợp ống lớn, tiết kiệm không gian), van cầu, van dao và van màng chuyên dụng cho hóa chất ăn mòn.

• Phân theo vật liệu & môi chất: Chế tạo từ gang, đồng, Inox 304, Inox 316 hoặc thép carbon, phục vụ hoàn hảo cho nước sạch, hơi nóng, dầu truyền nhiệt, khí nén, khí gas và các loại hóa chất tính axit/kiềm cao.

Cấu tạo chi tiết của van ngắt nhanh

Để đạt được tốc độ vận hành chớp nhoáng và độ bền bỉ dưới áp lực khắc nghiệt, từng bộ phận cấu thành van ngắt nhanh đều được gia công với độ chính xác cơ khí cực cao:

• Thân van: Chịu áp lực danh định lớn, được đúc nguyên khối từ hợp kim chất lượng cao chống biến dạng.

• Trục van (Ty van): Truyền lực momen xoắn từ bộ truyền động xuống đĩa van, đòi hỏi độ cứng vững tuyệt đối, chống mài mòn.

• Bộ làm kín (Gioăng PTFE, Viton, EPDM): Ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra môi trường bên ngoài ngay cả ở áp suất cao.

• Bộ truyền động & Cảm biến: Đóng vai trò "bộ não và cơ bắp", trong đó cảm biến hành trình giúp xác nhận chính xác trạng thái van đã đóng ngắt hoàn toàn hay chưa để báo về trung tâm.

Các thông số kỹ thuật quan trọng

Khi tìm mua và ứng dụng van ngắt nhanh, kỹ sư dự án bắt buộc phải nắm vững các thông số kỹ thuật cốt lõi sau đây để tránh sai sót nghiêm trọng:

• Kích thước (DN15–DN500) & Kiểu kết nối: Phù hợp với quy mô đường ống dạng nối ren hoặc lắp mặt bích tiêu chuẩn JIS, ANSI, DIN.

• Áp lực (PN10, PN16, PN25, PN40) & Nhiệt độ: Xác định giới hạn chịu đựng của van trước áp suất dòng chảy và nhiệt độ môi chất (hơi nóng, dầu nóng).

• Thời gian đóng & Điện áp điều khiển: Thời gian ngắt dòng (thường dưới 3 giây) và điện áp cuộn coil solenoid (24VDC, 220VAC).

• Tiêu chuẩn bảo vệ IP & Tiêu chuẩn mặt bích: Đảm bảo van hoạt động ổn định trong môi trường ẩm ướt, ngoài trời hoặc khu vực dễ cháy nổ (chống cháy nổ Ex-proof).

Việc nắm rõ từng thông số này giúp tối ưu hóa hiệu suất vận hành, kéo dài tuổi thọ thiết bị và ngăn ngừa sụt áp hệ thống.

So sánh van đóng nhanh với các loại van khác

Nhiều kỹ sư thường nhầm lẫn giữa van ngắt nhanh và các dòng van điều khiển thông thường. Dưới đây là bảng phân tích chi tiết sự khác biệt:

• Van ngắt nhanh vs. Van bi thông thường: Van bi thường dùng tay gạt hoặc motor điện hành trình chậm (15–30 giây), hoàn toàn không đủ tốc độ để cắt dòng khi xảy ra sự cố vỡ ống. Van ngắt nhanh sử dụng cơ cấu chuyên dụng giúp cô lập dòng chỉ trong 1–2 giây, đảm bảo an toàn tuyệt đối.

• Van ngắt nhanh vs. Van điện từ (Solenoid): Van điện từ có tốc độ đóng cực nhanh nhưng bị giới hạn về kích thước đường ống (thường dưới DN50) và dễ cháy cuộn coil nếu ngâm điện lâu. Trong khi đó, van ngắt nhanh kết hợp khí nén có thể đáp ứng các đường ống cỡ lớn từ DN50 đến DN500 với độ bền cơ học vượt trội.

• Van ngắt nhanh vs. Van điều khiển điện: Van điều khiển điện tối ưu cho việc điều tiết lưu lượng từ từ (tuyến tính), còn van ngắt nhanh chuyên dụng cho mục đích đóng/mở khẩn cấp (on/off tốc độ cao).

Tại sao nhiều hệ thống bắt buộc phải sử dụng van ngắt nhanh?

Việc đầu tư lắp đặt hệ thống van ngắt nhanh không chỉ là tuân thủ các tiêu chuẩn an toàn lao động quốc tế mà còn mang lại giá trị kinh tế thiết thực cho doanh nghiệp:

• Chống cháy nổ và bảo vệ con người: Ngăn chặn kịp thời các sự cố rò rỉ khí gas, hóa chất độc hại hoặc hơi nóng áp lực cao bùng phát, bảo vệ tính mạng công nhân.

• Giảm thiểu thất thoát tài chính: Cô lập tức thì dòng lưu chất đắt tiền (dầu mỏ, hóa chất tinh khiết) khi đường ống bị sự cố.

• Bảo vệ thiết bị đầu nguồn: Tránh hiện tượng sốc áp, búa nước hoặc quá tải áp suất làm phá hỏng máy bơm, máy nén khí và các thiết bị đắt tiền trong nhà máy, từ đó giảm đáng kể chi phí bảo trì định kỳ.

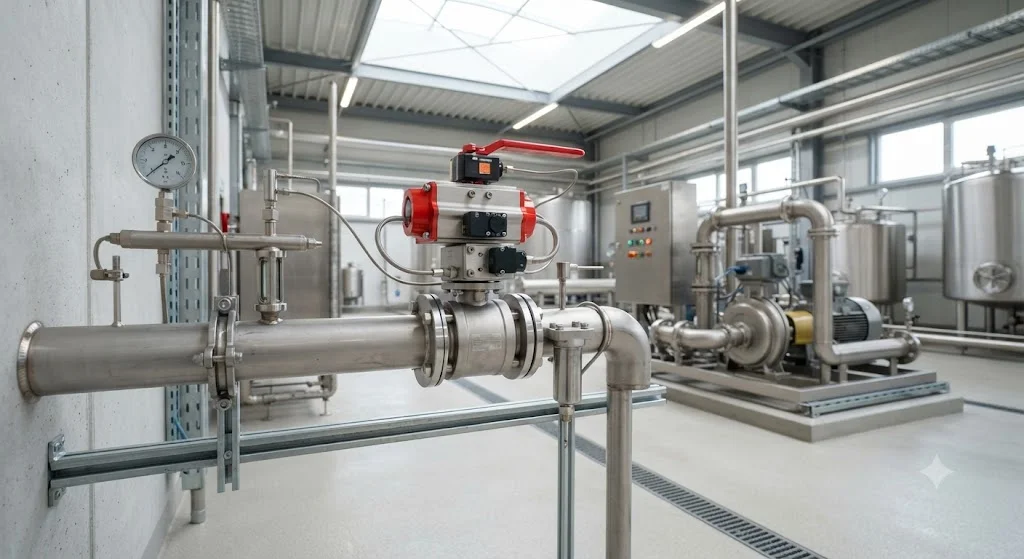

Van đóng nhanh được sử dụng ở đâu?

Tính năng bảo vệ khẩn cấp biến van ngắt nhanh thành thiết bị không thể thiếu trong hàng loạt các ngành công nghiệp trọng điểm:

• Ngành Dầu khí & Khí nén: Lắp đặt tại các trạm chiết rót gas, đường ống dẫn khí áp suất cao để ngắt dòng ngay khi có cảnh báo rò rỉ.

• Nhà máy Hóa chất & Lò hơi: Cô lập các bồn chứa axit, bazo nguy hiểm hoặc hệ thống lò hơi khi quá áp suất giới hạn.

• Hệ thống PCCC & HVAC: Ngăn chặn sự cố lan rộng khi xảy ra hỏa hoạn hoặc vỡ đường ống cấp nước chính tòa nhà.

• Nhà máy Thực phẩm & Xử lý nước: Đảm bảo quy trình ngắt dòng tự động chuẩn xác trong các dây chuyền sản xuất tự động hóa khép kín.

Khi nào nên lắp van ngắt nhanh?

Doanh nghiệp cần nhanh chóng lên phương án tích hợp van ngắt nhanh vào hệ thống ngay khi nhận thấy các dấu hiệu và điều kiện vận hành sau:

• Đường ống dẫn lưu chất độc hại, dễ cháy nổ hoặc chịu áp lực làm việc cực cao.

• Hệ thống máy nén khí công suất lớn, bồn chứa hóa chất ăn mòn mạnh.

• Các dây chuyền sản xuất tự động hóa đòi hỏi phản ứng ngắt dòng tức thì khi xảy ra lỗi tín hiệu từ PLC.

Sai lầm thường gặp khi lựa chọn van đóng nhanh

Trong quá trình thiết kế và mua sắm thiết bị, các kỹ sư hoặc nhà thầu đôi khi vẫn vấp phải một số sai lầm phổ biến dẫn đến hậu quả nghiêm trọng:

• Chọn sai kích thước hoặc vật liệu: Sử dụng van gang cho đường ống hóa chất ăn mòn hoặc chọn sai tiêu chuẩn PN khiến thân van bị nứt vỡ dưới áp lực cao. Giải pháp: Luôn khảo sát kỹ tính chất hóa lý của môi chất để chọn đúng vật liệu inox 316 hoặc thép chuyên dụng.

• Bỏ qua thông số thời gian đóng và lực đẩy actuator: Chọn bộ truyền động quá yếu không thắng được áp lực dòng chảy. Giải pháp: Tính toán kỹ lưỡng momen xoắn và chọn actuator có dư tải an toàn từ 20-30%.

• Không bảo trì định kỳ: Van để lâu không kiểm tra dẫn đến kẹt lò xo hoặc rò rỉ gioăng làm kín. Giải pháp: Thiết lập lịch kiểm tra, test đóng/mở khẩn cấp định kỳ hàng tháng.

Hướng dẫn lựa chọn van ngắt nhanh phù hợp

Để chọn được sản phẩm chuẩn xác nhất cho dự án của mình, bạn hãy áp dụng ngay checklist chuyên gia sau đây:

• Xác định môi chất: (Nước, hóa chất, hơi nóng, khí gas, dầu...)

• Áp suất & Nhiệt độ làm việc tối đa của hệ thống

• Kích thước đường ống (DN) và yêu cầu lưu lượng

• Kiểu kết nối: Nối ren tiện lợi hay lắp mặt bích chắc chắn

• Thời gian đóng mong muốn: (Dưới 1 giây, 2 giây hay 3 giây)

• Phương thức điều khiển & Điện áp: (Khí nén lò xo hồi, điện 24VDC/220VAC, tiêu chuẩn chống cháy nổ Ex)

• Thương hiệu uy tín & Ngân sách đầu tư phù hợp

Hướng dẫn lắp đặt và bảo trì

Quy trình lắp đặt và bảo dưỡng van ngắt nhanh đòi hỏi sự tuân thủ nghiêm ngặt các bước kỹ thuật sau:

1. Kiểm tra trước khi lắp: Làm sạch lòng ống, kiểm tra chiều mũi tên dòng chảy trên thân van.

2. Lắp đặt cơ khí: Siết đều tay các bulong mặt bích đối xứng, tuyệt đối không để lực căng đường ốngè ép lên thân van.

3. Đấu nối điện & khí nén: Kết nối nguồn điện điều khiển, cấp khí nén sạch qua bộ lọc điều áp (FRL) đúng áp suất khuyến nghị.

4. Chạy thử nghiệm (Test): Kích hoạt tín hiệu khẩn cấp kiểm tra thời gian đóng mở thực tế và độ kín của gioăng.

5. Bảo dưỡng định kỳ: Vệ sinh thiết bị, tra mỡ bộ phận truyền động, kiểm tra độ kín và thay thế gioăng định kỳ 6–12 tháng/lần.

Câu hỏi thường gặp về van ngắt nhanh

Van đóng nhanh dùng để làm gì?

 Thiết bị chuyên dùng để ngắt dòng chảy đột ngột trong vài giây nhằm bảo vệ hệ thống khỏi sự cố quá áp, vỡ ống, rò rỉ hóa chất hoặc cháy nổ.

Van ngắt nhanh khác gì van điện từ?

 Van ngắt nhanh có thể sản xuất với kích thước lớn (đến DN500) dùng cơ cấu khí nén lò xo hồi mạnh mẽ, trong khi van điện từ thường chỉ dùng cho ống nhỏ và dễ quá nhiệt khi ngâm điện lâu.

Van ngắt nhanh có dùng cho hơi nóng được không?

 Hoàn toàn được, miễn là bạn lựa chọn đúng dòng van làm bằng vật liệu chịu nhiệt cao (thép, inox) kết hợp gioăng Graphite chịu nhiệt độ lên đến hàng trăm độ C.

Bao lâu nên bảo trì van ngắt nhanh một lần?

 Bạn nên tiến hành kiểm tra, test vận hành và bảo dưỡng định kỳ từ 6 tháng đến 1 năm/lần để đảm bảo thiết bị luôn trong trạng thái sẵn sàng chiến đấu khi có sự cố.

Tổng kết

Van đóng nhanh khẳng định vai trò là giải pháp cốt lõi không thể thiếu để đảm bảo an toàn tuyệt đối, giảm thiểu thiệt hại tài sản và nâng cao hiệu quả vận hành tối ưu trong mọi dây chuyền sản xuất công nghiệp hiện đại. Việc lựa chọn chính xác dòng van phù hợp với đặc tính môi chất, áp suất, kích thước và phương thức điều khiển sẽ giúp doanh nghiệp gia tăng tuổi thọ thiết bị, ngăn ngừa thảm họa sự cố và tiết kiệm tối đa chi phí đầu tư dài hạn.
