Giải Pháp Tự Động Hóa Với Van Tuyến Tính 4 20mA: Kiểm Soát Lưu Lượng Chính Xác Tuyệt Đối

Trong các hệ thống HVAC hiện đại, việc điều chỉnh lưu lượng nước lạnh tuần hoàn hay kiểm soát nhiệt độ đường hơi đòi hỏi sự tinh chỉnh cực kỳ linh hoạt. Tuy nhiên, nhiều kỹ sư thường gặp tình trạng tủ điều khiển trung tâm xuất tín hiệu từ PLC nhưng chiếc van thông thường lại chỉ phản hồi ở hai trạng thái đóng hoặc mở hoàn toàn, gây sụt áp hoặc mất ổn định toàn bộ dây chuyền. Sự xuất hiện của van tuyến tính 4-20mA chính là giải pháp cốt lõi giúp điều chỉnh lưu lượng theo từng góc mở tỷ lệ thuận, nâng cao hiệu suất và độ ổn định vượt trội cho hệ thống công nghiệp.

Kiến thức nền

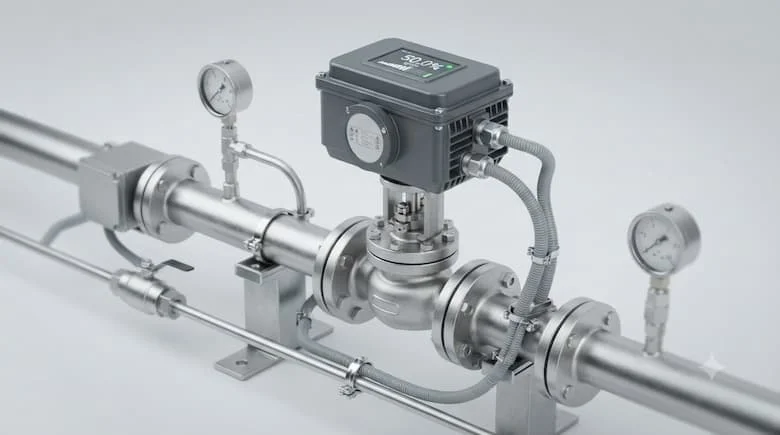

Van tuyến tính 4 20mA là gì?

Van tuyến tính 4 20mA là dòng van điều khiển tự động sử dụng tín hiệu dòng điện chuẩn công nghiệp từ 4mA đến 20mA để dịch chuyển đĩa van theo tỷ lệ phần trăm chính xác, giúp kiểm soát tuyệt đối lưu lượng, áp suất hoặc nhiệt độ dòng chảy.

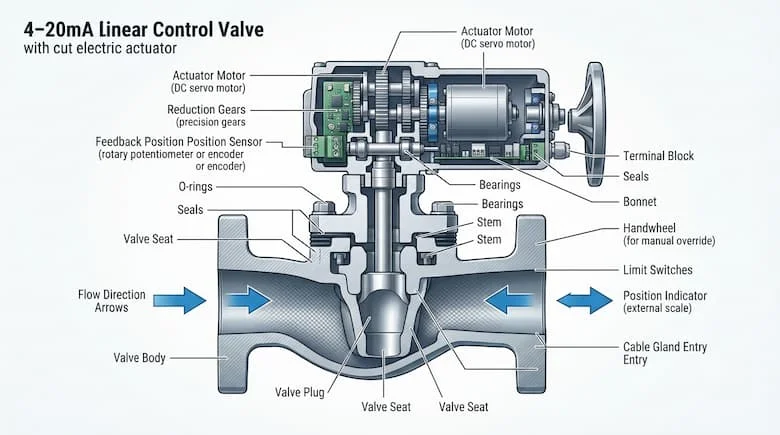

Cấu tạo cơ bản của thiết bị bao gồm Thân van chịu áp lực, Bộ truyền động (Actuator) điện hoặc khí nén, Bộ định vị (Positioner) tiếp nhận tín hiệu và Bộ điều khiển xử lý trung tâm.

Nguyên lý hoạt động của van tuyến tính 4 20mA

Hệ thống vận hành dựa trên thông tin truyền tải từ PLC hoặc bộ điều khiển PID phát tín hiệu dòng điện tương ứng: mức tín hiệu 4mA tương ứng với vị trí van gần như đóng hoàn toàn (0%); mức 12mA điều khiển van mở khoảng 50% lưu lượng; và mức 20mA điều khiển van mở hoàn toàn (100%). Thông qua cơ chế phản hồi vị trí (Position Feedback), bộ định vị liên tục so sánh góc mở thực tế với tín hiệu lệnh để tinh chỉnh chính xác, loại bỏ hoàn toàn sai số.

Phân tích chuyên sâu

Phân loại van tuyến tính 4-20mA

• Theo loại van: Bao gồm van bi, van bướm, van cầu, van màng và van cầu điều khiển chuyên dụng cho hệ thống hơi.

• Theo nguồn điện cấp: Sử dụng điện áp 24VDC, 24VAC, 220VAC hoặc 380VAC tùy thuộc vào thiết kế tủ điện nhà máy.

• Theo bộ điều khiển: Phân chia thành Modulating Actuator, Smart Actuator, dòng tích hợp Positioner sẵn hoặc bộ định vị rời gắn ngoài.

Thông số kỹ thuật cần quan tâm

• Kích thước (DN): Đa dạng từ DN15 đến DN600 phù hợp mọi quy mô đường ống.

• Áp suất làm việc (PN): Dải chịu áp từ PN10 đến PN40.

• Nhiệt độ & Mô-men xoắn: Tương thích với môi chất lạnh sâu hoặc hơi nóng áp lực cao, đảm bảo lực kéo/xoay tối ưu.

• Tín hiệu & Phản hồi: Tín hiệu vào 4-20mA kết hợp tín hiệu phản hồi vị trí 4-20mA hoặc 0-10V.

• Cấp bảo vệ & Vật liệu: Tiêu chuẩn chống nước IP65–IP67, thân chế tạo từ gang, inox 304 hoặc đồng.

Van tuyến tính 4-20mA khác gì van ON/OFF?

Phân tích: Các hệ thống điều khiển quá trình hiện đại luôn ưu tiên van tuyến tính 4-20mA vì tính năng điều tiết dòng chảy mượt mà, ngăn chặn hiện tượng búa nước và duy trì thông số nhiệt độ, áp suất luôn nằm trong dung sai cho phép.

Ứng dụng thực tế

Van tuyến tính 4-20mA được ứng dụng ở đâu?

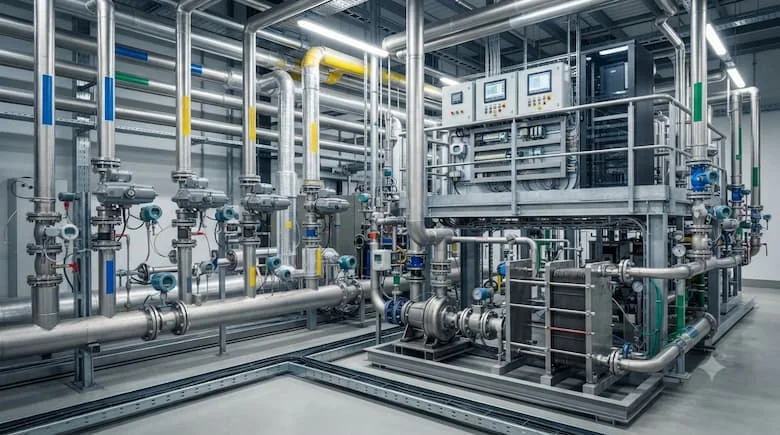

• Hệ thống HVAC & Chiller: Điều tiết lưu lượng nước lạnh vào các AHU và dàn lạnh chiller để cân bằng nhiệt độ tòa nhà.

• Boiler & Hệ thống hơi: Kiểm soát chính xác lưu lượng hơi cấp cho các thiết bị sấy, cô đặc trong nhà máy thực phẩm và đồ uống.

• Cooling Tower & Xử lý nước: Duy trì mực nước và nhiệt độ giải nhiệt ổn định tại các tháp giải nhiệt và dây chuyền CIP tự động.

• Nhà máy Hóa chất & Dược phẩm: Định lượng chính xác dòng hóa chất tham gia phản ứng khắt khe, đòi hỏi sai số cực thấp.

Những sai lầm thường gặp khi lựa chọn van

Việc lựa chọn sai điện áp nguồn cấp, nhầm lẫn giữa tín hiệu điện áp 0-10V và dòng điện 4-20mA, chọn sai kích cỡ DN gây thắt cổ chai dòng chảy, tính toán thiếu mô-men xoắn của actuator, bỏ qua cấp bảo vệ IP khi lắp đặt ngoài trời, hoặc chọn sai vật liệu thân van không tương thích với hóa chất sẽ dẫn đến hậu quả van nhanh hỏng, hụt áp suất hệ thống và tốn kém chi phí thay thế.

Hướng dẫn / Checklist

Hướng dẫn đấu nối tín hiệu 4-20mA

Quá trình kết nối tín hiệu trong mạch tự động hóa diễn ra theo thứ tự: PLC xuất tín hiệu dòng → truyền qua Bộ điều khiển PID → đi vào Positioner (Bộ định vị) → kích hoạt Actuator (Bộ truyền động cơ điện/khí nén) → điều khiển trực tiếp trục Van. Cần chú ý đấu đúng cực tính (+) và (-) của tín hiệu 4-20mA để tránh gây lỗi bo mạch điện tử.

Checklist lựa chọn van tuyến tính 4-20mA

• Môi chất làm việc là gì (nước, hơi, hóa chất)?

• Áp suất làm việc tối đa của hệ thống?

• Nhiệt độ vận hành thực tế?

• Điện áp nguồn cấp sẵn có (24VDC, 220VAC)?

• Tín hiệu điều khiển chuẩn 4-20mA?

• Kích thước danh định DN phù hợp?

• Cấp áp suất PN tương thích?

• Kiểu kết nối ren hay mặt bích?

• Chất liệu thân van chống ăn mòn?

• Có yêu cầu tín hiệu phản hồi vị trí không?

FAQ - Câu hỏi thường gặp

1.Van tuyến tính 4 20mA có điều khiển được bằng PLC không?

Hoàn toàn được. PLC là thiết bị xuất tín hiệu dòng 4-20mA phổ biến nhất để điều khiển góc mở của van thông qua bộ định vị tích hợp.

2.Tín hiệu 4-20mA khác gì 0-10V?

Tín hiệu 4-20mA sử dụng dòng điện nên có khả năng truyền dẫn đi xa mà không bị sụt áp trên đường dây, trong khi tín hiệu 0-10V dùng điện áp và dễ bị suy hao nếu cáp quá dài.

3.Có thể thay van ON/OFF bằng van tuyến tính không?

Có thể, nếu hệ thống của bạn cần nâng cấp từ trạng thái đóng mở đơn thuần sang tự động điều tiết lưu lượng theo yêu cầu của quá trình sản xuất.

4.Van tuyến tính có cần bộ PID không?

Bộ điều khiển PID giúp tính toán sai số giữa giá trị thực tế và giá trị cài đặt để xuất tín hiệu 4-20mA chính xác nhất cho van tuyến tính hoạt động ổn định.

5.Nên chọn actuator điện hay khí nén?

Actuator điện phù hợp cho các vị trí điều khiển tín hiệu số chính xác, trong khi actuator khí nén ưu thế về tốc độ đóng mở nhanh và an toàn tuyệt đối trong môi trường dễ cháy nổ.

Kết luận

Việc trang bị đúng loại van tuyến tính 4 20mA chuẩn kỹ thuật giúp hệ thống tự động hóa của doanh nghiệp vận hành ổn định, kiểm soát lưu lượng chính xác, tiết kiệm năng lượng tối đa và gia tăng độ bền bỉ cho toàn bộ dây chuyền sản xuất.
