Cấu tạo chi tiết Gate Valve Parts: Hướng dẫn chuyên sâu từ chuyên gia để tối ưu vận hành hệ thống

Trong các hệ thống đường ống công nghiệp, van cổng (Gate Valve) được ví như "chốt chặn" an toàn nhất. Tuy nhiên, khi hệ thống gặp sự cố như rò rỉ lưu chất, kẹt van hay hỏng trục, việc thiếu hụt kiến thức về gate valve parts – các bộ phận cấu thành van cổng – sẽ dẫn đến những quyết định sai lầm. Bạn có thể thay nhầm linh kiện, dẫn đến việc phải dừng hệ thống (downtime) liên tục, gây tốn kém chi phí vận hành và rủi ro mất an toàn nghiêm trọng.

Bài viết này sẽ phân tích chuyên sâu về cấu tạo, chức năng và cách bảo trì các gate valve parts, giúp bạn không chỉ hiểu rõ thiết bị mình đang sở hữu mà còn tối ưu hóa tuổi thọ hệ thống một cách khoa học.

1. Vì sao việc hiểu rõ Gate Valve Parts lại quan trọng?

Tình huống thực tế trong vận hành

Hãy tưởng tượng hệ thống cấp nước PCCC của nhà máy đột ngột bị rò rỉ tại nắp van. Nếu kỹ thuật viên không hiểu rõ cấu tạo, họ sẽ loay hoay không biết là do gioăng làm kín (gasket) giữa thân và nắp bị lão hóa hay do bộ packing (gioăng trục) đã mòn. Việc chẩn đoán sai khiến việc thay thế trở nên vô nghĩa, thậm chí gây hỏng hóc các bộ phận khác khi cố gắng siết chặt quá mức.

Vai trò của van cổng trong các hệ thống trọng yếu

Van cổng đóng vai trò quyết định trong việc đóng ngắt dòng chảy trong các ngành công nghiệp khắc nghiệt:

• Hệ thống cấp nước: Yêu cầu độ bền cao, chống ăn mòn tốt.

• PCCC: Đòi hỏi van luôn trong trạng thái sẵn sàng, không được kẹt cứng.

• HVAC: Cần độ kín khít cao để duy trì áp suất dòng chảy lạnh/nóng.

• Dầu khí & Hóa chất: Nơi vật liệu của từng gate valve parts phải chịu được áp lực cực cao và hóa chất ăn mòn mạnh.

Hiểu rõ cấu tạo giúp bạn:

1. Chọn đúng van: Phù hợp với thông số kỹ thuật (Pressure/Temperature).

2. Sửa chữa nhanh: Xác định chính xác bộ phận cần thay thế (spare parts).

3. Tăng tuổi thọ hệ thống: Bảo trì đúng cách dựa trên đặc tính vật liệu của từng bộ phận.

2. Gate valve là gì? Kiến thức nền tảng

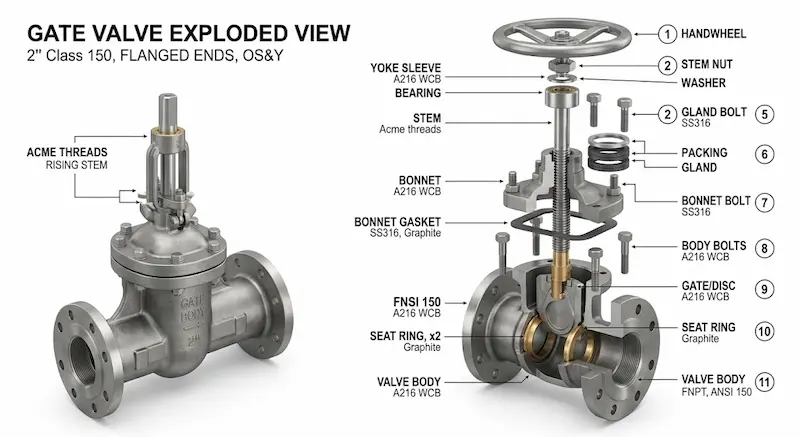

Gate valve parts là thuật ngữ kỹ thuật chỉ các linh kiện cấu thành nên một van cổng hoàn chỉnh, đóng vai trò thực hiện chức năng đóng hoặc mở hoàn toàn dòng chảy trong đường ống. Một van cổng tiêu chuẩn bao gồm các bộ phận chính: Body (Thân van), Bonnet (Nắp van), Stem (Trục van), Gate/Disc (Đĩa van), Seat (Ghế van), Packing (Gioăng làm kín trục) và Handwheel (Tay quay).

Hiểu bản chất các thành phần này là bước đầu tiên để làm chủ công nghệ van công nghiệp.

3. Nguyên lý hoạt động và cơ chế làm kín

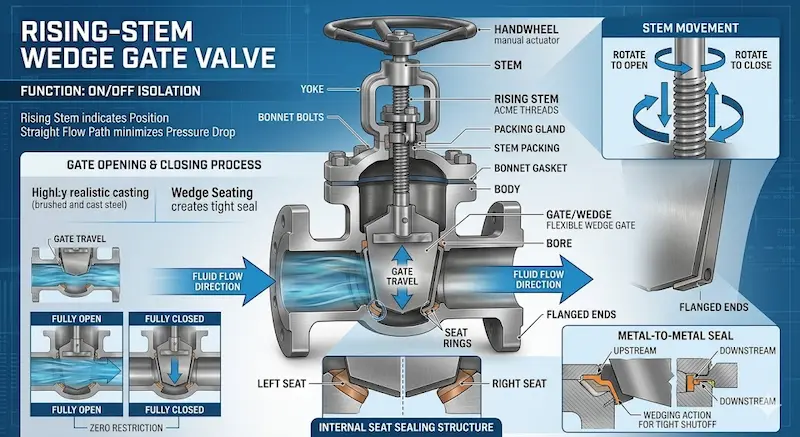

Nguyên lý của van cổng rất đơn giản nhưng yêu cầu độ chính xác cơ khí cực cao. Khi bạn xoay tay quay, chuyển động xoay này được truyền qua trục van (stem). Nhờ thiết kế ren, stem sẽ nâng hoặc hạ đĩa van (gate) theo phương thẳng đứng.

• Đóng hoàn toàn: Khi đĩa van hạ xuống, nó ép chặt vào ghế van (seat), tạo ra một bề mặt tiếp xúc kín khít, ngăn dòng chảy đi qua.

• Mở hoàn toàn: Khi đĩa van nâng lên, toàn bộ cửa van được mở, cho phép lưu chất đi qua với độ cản trở gần như bằng không.

Tại sao van cổng không phù hợp điều tiết lưu lượng?

Nhiều người dùng sai lầm khi dùng van cổng để điều tiết lưu lượng bằng cách mở hé. Khi đó, đĩa van bị treo lơ lửng giữa dòng chảy áp lực cao, gây ra hiện tượng rung lắc mạnh (vibration). Điều này trực tiếp làm mòn bề mặt gate và seat, dẫn đến hỏng hóc nghiêm trọng sau một thời gian ngắn. Nếu cần điều tiết, hãy chuyển sang dùng van cầu (Globe valve).

4. Phân tích chuyên sâu: Cấu tạo và Chức năng

Body (Thân van)

Thân van là phần lớn nhất, chứa toàn bộ các gate valve khác. Nó được thiết kế để chịu được áp suất danh định (Pressure Rating) của toàn bộ hệ thống. Vật liệu thân van thường là Gang cầu (Ductile Iron), Inox (CF8/CF8M) hoặc Thép đúc (WCB) tùy vào mức độ chịu nhiệt và ăn mòn.

Bonnet (Nắp van)

Đây là phần liên kết với thân van bằng bu lông. Nắp van giúp cố định trục van và tạo không gian cho đĩa van di chuyển. Thiết kế nắp van thường bao gồm vị trí đặt Packing giúp dễ dàng tháo lắp để bảo trì hoặc thay thế gioăng mà không cần thay toàn bộ thân van.

Gate / Disc (Đĩa van)

Đĩa van là bộ phận "làm việc" nhiều nhất. Tùy vào thiết kế:

• Wedge gate (Đĩa nêm): Hình dáng nêm giúp tăng lực chèn khi đóng, tạo độ kín cực cao.

• Parallel gate: Đĩa dạng song song, ít bị kẹt trong môi trường nhiệt độ thay đổi đột ngột.

• Knife gate: Thiết kế dạng dao sắc, dùng trong môi trường nước thải có cặn rắn, có khả năng cắt qua tạp chất.

Stem (Trục van)

Trục van truyền lực từ tay quay tới đĩa van.

• Rising stem (Trục nổi): Khi mở van, trục đẩy lên trên. Ưu điểm là biết ngay trạng thái van đóng hay mở bằng mắt thường. Nhược điểm là chiếm không gian.

• Non-rising stem (Trục chìm): Trục không di chuyển dọc, phù hợp lắp đặt trong hầm ngầm hoặc nơi diện tích hạn chế.

Seat (Ghế van)

Đây là bề mặt làm kín. Nếu seat bị xước, van sẽ bị rò rỉ dù đã đóng chặt.

• Soft seat: Sử dụng vật liệu như PTFE, EPDM, NBR cho độ kín tuyệt đối với nước/hóa chất nhẹ.

• Metal seat: Bằng kim loại, dùng trong môi trường hơi nóng hoặc áp suất cực cao.

Packing và Gland (Gioăng trục)

Là vòng đệm bao quanh stem. Nhiệm vụ chính là ngăn rò rỉ lưu chất từ trong ra môi trường ngoài qua khe hở giữa trục và nắp van. Vật liệu thường là Graphite (chịu nhiệt) hoặc PTFE (chống hóa chất).

5. Phân loại linh kiện theo thiết kế chuyên dụng

Để tối ưu hóa, các nhà sản xuất phân loại gate valve parts dựa trên thiết kế đặc thù:

1. Wedge Gate Valve: Đặc trưng với vòng đệm seat được đặt nghiêng, tạo ra lực ép ngang giúp khóa chặt dòng chảy ngay cả với áp suất thấp.

2. Knife Gate Valve: Thiết kế linh kiện tối giản, không có nắp van truyền thống mà dùng tấm đệm mỏng. Bộ phận quan trọng nhất là đĩa van dạng dao được tôi cứng.

3. OS&Y Gate Valve Components (Outside Screw and Yoke): Trục van nằm hoàn toàn bên ngoài nắp van. Điều này bảo vệ ren trục khỏi bị lưu chất ăn mòn, cực kỳ quan trọng trong ngành dầu khí.

4. Pressure Seal Gate Valve: Sử dụng nắp van dạng tự làm kín theo áp lực. Áp lực càng cao, khả năng làm kín càng tốt.

6. Lựa chọn vật liệu cho linh kiện: Khoa học đằng sau sự bền bỉ

Việc chọn sai vật liệu là nguyên nhân hàng đầu khiến linh kiện mau hỏng.

• Tại sao Inox chống ăn mòn tốt? Nhờ lớp oxit crom tự bảo vệ bề mặt.

• Tại sao Graphite chịu nhiệt cao? Cấu trúc liên kết phân tử của carbon không bị biến dạng dưới tác động của hơi nóng.

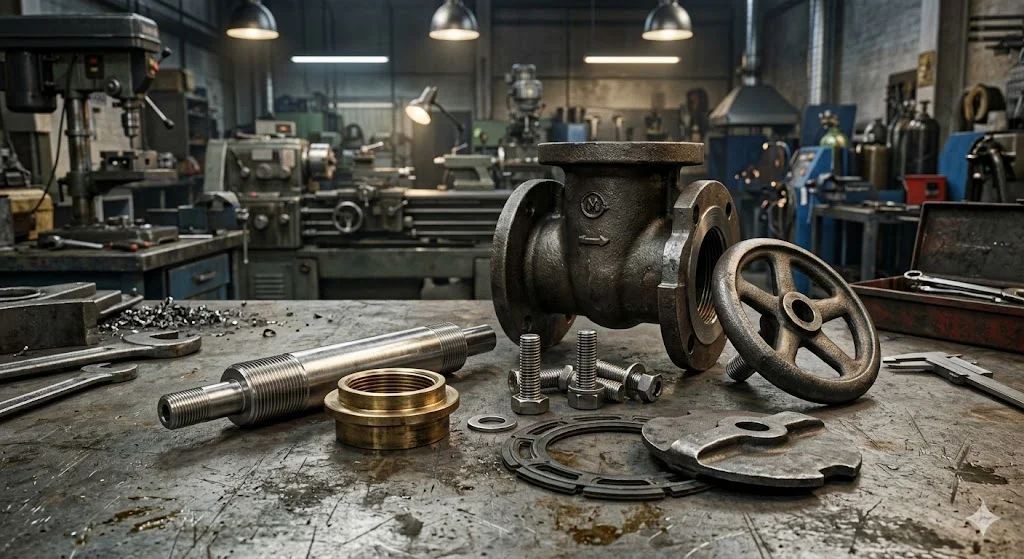

7. Xử lý các lỗi thường gặp liên quan đến Gate Valve

Việc nắm rõ "triệu chứng" giúp bạn xử lý nhanh gọn:

• Lỗi rò rỉ tại trục (Stem leak):

  • Nguyên nhân: Do packing bị mòn hoặc lão hóa.

  • Cách xử lý: Siết nhẹ đai ốc Gland. Nếu không được, phải tháo ra thay bộ Packing mới.

• Lỗi rò rỉ nội bộ (Internal Leak - Van đóng không kín):

  • Nguyên nhân: Cặn bẩn kẹt vào seat hoặc seat bị mòn.

  • Cách xử lý: Tháo van, vệ sinh bề mặt đĩa van/ghế van. Nếu hỏng bề mặt, cần mài rà (lapping) hoặc thay mới.

• Tay quay bị kẹt:

  • Nguyên nhân: Thiếu bôi trơn tại ren trục.

  • Cách xử lý: Tra dầu mỡ chuyên dụng vào phần ren trục van định kỳ.

8. Hướng dẫn chọn linh kiện thay thế (Checklist)

Khi mua gate valve parts thay thế, hãy tuân thủ Checklist sau để tránh tiền mất tật mang:

1. Kiểm tra kích thước (Size): Đo chính xác DN (đường kính danh nghĩa).

2. Áp suất (Pressure Rating): Đảm bảo linh kiện chịu được áp PN16, PN25 hay cao hơn.

3. Vật liệu: Phải tương thích với lưu chất (nước, hóa chất, hơi nóng).

4. Kiểu kết nối: Kiểm tra ren, mặt bích hay kiểu hàn.

5. Tiêu chuẩn chế tạo: (ANSI, DIN, JIS) đảm bảo khớp hoàn toàn với vỏ van cũ.

Lời khuyên: Đừng bao giờ tiết kiệm bằng cách dùng gioăng không đúng tiêu chuẩn, hậu quả rò rỉ trong môi trường công nghiệp có thể đắt hơn gấp hàng nghìn lần giá trị chiếc gioăng.

9. Bảo trì để kéo dài tuổi thọ hệ thống

Van cổng là thiết bị cơ khí, nó cần được "chăm sóc":

• Vận hành: Mở hết cỡ hoặc đóng hết cỡ. Không dừng ở trạng thái lửng lơ.

• Bôi trơn: Định kỳ tra dầu vào phần ren lộ ra ngoài của stem (đối với dòng Rising stem).

• Kiểm tra packing: Nếu thấy hơi ẩm rò rỉ, hãy xử lý ngay trước khi nó làm mòn trục (stem).

• Làm sạch: Định kỳ kiểm tra cặn bẩn lắng đọng ở phần đáy thân van, nơi đĩa van hạ xuống.

10. FAQ: Giải đáp thắc mắc chuyên sâu

1. Gate valve parts gồm những bộ phận nào quan trọng nhất?

Thân van (Body), Trục (Stem), Đĩa (Gate), Ghế (Seat) và Gioăng (Packing) là 5 bộ phận quyết định khả năng làm việc của van.

2. Bộ phận nào dễ hỏng nhất trong hệ thống hóa chất?

Ghế van (Seat) và Packing là hai bộ phận thường xuyên tiếp xúc với hóa chất và chịu ma sát lớn, nên đây là vị trí cần kiểm tra thường xuyên nhất.

3. Làm thế nào để phân biệt Rising stem và Non-rising stem?

Chỉ cần quan sát tay quay. Nếu khi đóng/mở mà trục nhô lên hoặc hạ xuống, đó là Rising stem. Nếu trục đứng yên tại chỗ, đó là Non-rising stem.

4. Có thể thay riêng từng linh kiện của gate valve không?

Hoàn toàn có thể. Việc thay rời (spare parts) như thay đĩa van hay bộ làm kín giúp tiết kiệm đến 70% chi phí so với việc mua mới cả một chiếc van.

5. Nên chọn vật liệu nào cho môi trường hơi nóng áp suất cao?

Nên dùng thân thép WCB, đĩa van Stellite và Packing bằng Graphite để đảm bảo độ bền và an toàn.

Kết luận

Hiểu rõ gate valve parts không chỉ là kỹ năng của một kỹ sư bảo trì, mà còn là tư duy quản trị rủi ro thông minh cho chủ doanh nghiệp. Việc nắm bắt cấu tạo, chức năng và các lỗi thường gặp của từng bộ phận giúp bạn chủ động trong mọi tình huống. Hãy nhớ, một hệ thống bền bỉ được tạo nên từ những chi tiết nhỏ nhất được bảo trì và lựa chọn đúng cách.
