Straight Valve là gì? Giải pháp tối ưu hóa dòng chảy và hiệu suất trong hệ thống công nghiệp hiện đại

Trong các hạ tầng đường ống công nghiệp, từ nhà máy sản xuất thực phẩm, hệ thống HVAC của các tòa nhà cao tầng cho đến các dây chuyền lọc hóa dầu phức tạp, sự di chuyển của lưu chất không bao giờ là câu chuyện đơn giản. Việc lựa chọn thiết bị điều khiển dòng chảy – cụ thể là van – đóng vai trò sống còn đối với hiệu suất vận hành. Một sai lầm nhỏ trong việc lựa chọn loại van có thể dẫn đến hệ quả khôn lường: sụt giảm lưu lượng đầu ra, gia tăng tổn thất áp suất (pressure drop) gây quá tải cho máy bơm, và cuối cùng là chi phí bảo trì, thay thế thiết bị bị đội lên mức đáng kể.

Đó là lý do tại sao các kỹ sư và nhà quản lý dự án ngày càng dành sự quan tâm đặc biệt cho straight valve (van dòng thẳng). Vậy van dòng thẳng có cấu trúc đặc biệt như thế nào, tại sao nó lại là "chìa khóa" để duy trì ổn định dòng chảy, và khi nào bạn nên ưu tiên thiết kế này thay vì các loại van góc (angle valve) hay van bi thông thường? Hãy cùng đi sâu vào phân tích chuyên môn để tối ưu hóa hiệu quả vận hành cho hệ thống của bạn.

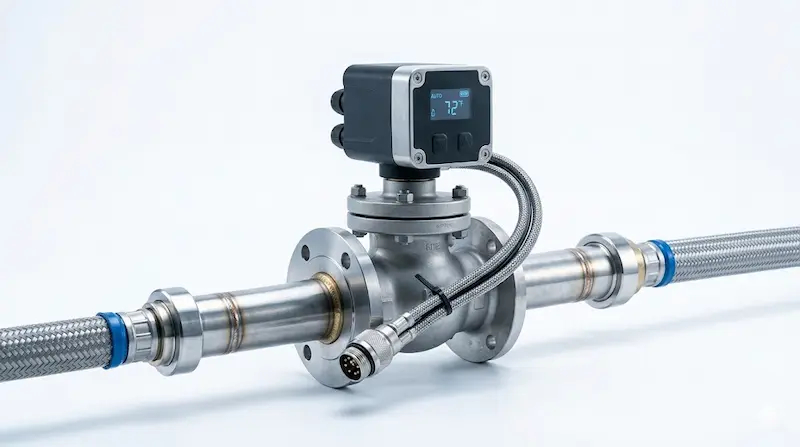

Straight Valve là gì? Hiểu đúng về cấu trúc dòng thẳng

Straight valve (hay van dòng thẳng) là loại van được thiết kế với hướng dòng chảy đi theo một đường thẳng xuyên suốt, đồng trục với đường ống. Thay vì buộc lưu chất phải chuyển hướng đột ngột (thường là góc 90 độ), thiết kế này cho phép lưu chất đi qua thân van một cách tự nhiên.

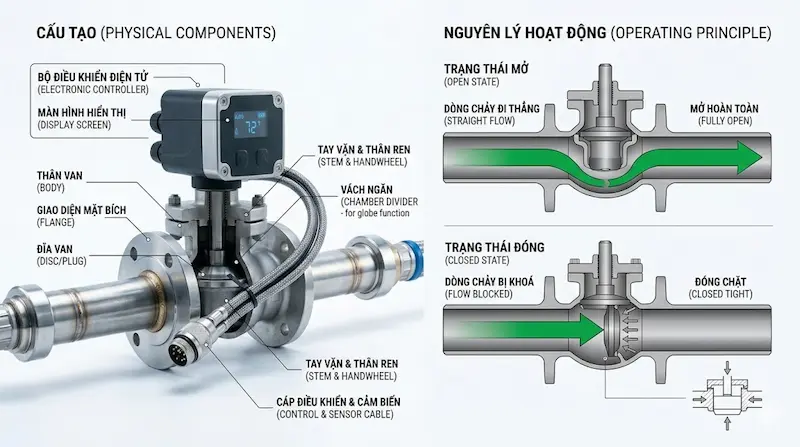

Cấu tạo cơ bản của thiết bị

Để đạt được hiệu suất tối ưu, một chiếc van dòng thẳng chuẩn công nghiệp được cấu thành từ những bộ phận tinh xảo:

• Thân van: Thường được đúc nguyên khối bằng vật liệu chịu áp lực cao, có đường dẫn bên trong được thiết kế trơn tru để giảm nhiễu loạn.

• Đĩa hoặc bi điều tiết: Đây là trái tim của van, nơi trực tiếp can thiệp vào lưu lượng. Tùy vào thiết kế mà đĩa van có thể dạng nút (globe), dạng cầu (ball) hoặc dạng dẹt.

• Trục vận hành (Stem): Liên kết cứng giữa tay quay hoặc bộ truyền động với bộ phận điều tiết, yêu cầu độ chính xác cơ khí cực cao.

• Bộ làm kín (Seat/Gasket): Linh kiện quan trọng nhất quyết định độ kín khít. Trong các hệ thống hơi nóng, bộ làm kín thường được làm từ vật liệu chịu nhiệt đặc biệt để tránh rò rỉ.

• Đầu kết nối: Thiết kế phổ biến với mặt bích (flange) cho đường ống lớn hoặc nối ren cho đường ống nhỏ, đảm bảo lắp đặt chắc chắn.

Nguyên lý vận hành: Tại sao dòng thẳng lại ưu việt?

Khi van ở trạng thái mở hoàn toàn, cấu trúc "thẳng" cho phép lưu chất đi qua với lực cản tối thiểu. Điều này đặc biệt quan trọng trong các hệ thống vận chuyển chất lỏng có độ nhớt cao hoặc hệ thống khí nén/hơi nóng cần duy trì áp suất ổn định. Khi cần điều tiết, đĩa van di chuyển dọc theo trục, thay đổi khe hở dòng chảy một cách từ từ, cho phép kiểm soát lưu lượng chính xác mà không gây ra sự nhiễu loạn quá mức (turbulence) thường thấy ở van góc.

Các loại van dòng thẳng phổ biến trên thị trường

Việc phân loại van dòng thẳng dựa trên cấu trúc bên trong giúp kỹ sư lựa chọn được thiết bị phù hợp nhất với nhu cầu:

1. Straight Globe Valve (Van cầu dạng thẳng)

Đây là dạng phổ biến nhất của van dòng thẳng dùng để điều tiết. Mặc dù tên gọi là "dòng thẳng", bên trong vẫn có một vách ngăn để đĩa van áp xuống. Ưu điểm lớn nhất là khả năng kiểm soát lưu lượng cực kỳ chính xác. Đây là lựa chọn số 1 khi bạn cần thay đổi lưu lượng liên tục. Tuy nhiên, lưu ý rằng cấu trúc vách ngăn này sẽ tạo ra tổn thất áp suất cao hơn so với van bi.

2. Straight Flow Valve (Van điều tiết dòng thẳng)

Loại van này được thiết kế tối ưu cho các hệ thống đòi hỏi tính liên tục. Đĩa van được nghiên cứu để giảm thiểu các góc chết bên trong thân van, giúp lưu chất đi qua mượt mà hơn. Nó thường được sử dụng trong các hệ thống đòi hỏi độ ổn định cao về áp suất và lưu lượng.

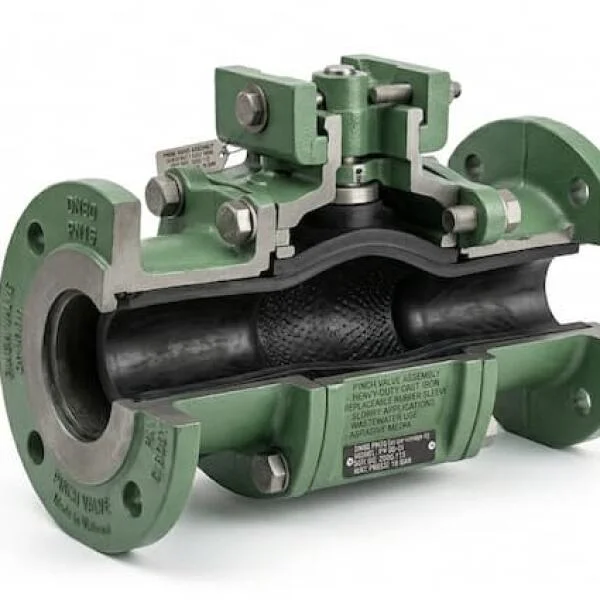

3. Straight Through Valve (Van thông thẳng)

Đây là đỉnh cao của thiết kế dòng thẳng. Khi mở hoàn toàn, cấu trúc bên trong gần như tạo ra một ống dẫn liền mạch. Loại van này thường được dùng trong các hệ thống bùn loãng, hóa chất hoặc các chất lỏng có cặn. Nó giải quyết triệt để vấn đề lắng đọng bên trong van – điều mà các loại van cầu hay van góc thường gặp phải.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Để straight valve thực sự phát huy hiệu quả, việc hiểu các thông số kỹ thuật là bắt buộc:

• Kích thước danh nghĩa (DN): Phải tương thích với đường kính trong của đường ống. Sai số kích thước nhỏ cũng có thể gây rung lắc hệ thống.

• Áp suất làm việc (PN/JIS/ANSI): Quyết định độ dày thành thân van. Chọn van PN10 cho hệ thống PN25 là một sai lầm chết người dẫn đến nứt vỡ thân van dưới tác động của áp suất.

• Vật liệu: Phải tương thích với lưu chất:

  • Đồng: Phù hợp cho hệ thống nước sạch, không ăn mòn.

  • Gang: Giải pháp tối ưu cho đường ống nước tổng, hệ thống cấp thoát nước quy mô lớn.

  • Thép/Inox: Dành riêng cho môi trường hóa chất, hơi nóng hoặc áp suất cực cao.

• Nhiệt độ vận hành: Ảnh hưởng đến lựa chọn gioăng làm kín. Gioăng Teflon (PTFE) có thể chịu được nhiệt độ cao, trong khi gioăng cao su (EPDM) chỉ dùng cho nhiệt độ môi trường hoặc nước ấm.

So sánh chuyên sâu: Tại sao chọn van dòng thẳng ?

Tại sao dòng thẳng giúp giảm tổn thất? Khi lưu chất đổi hướng đột ngột (trong Angle Valve), nó sinh ra hiện tượng va đập vào thành ống, tạo ra vùng xoáy và nhiễu loạn, làm tiêu hao năng lượng từ máy bơm. Với van dòng thẳng, năng lượng của dòng chảy được bảo toàn tối đa, giúp hệ thống vận hành êm ái hơn và tiết kiệm chi phí điện năng đáng kể.

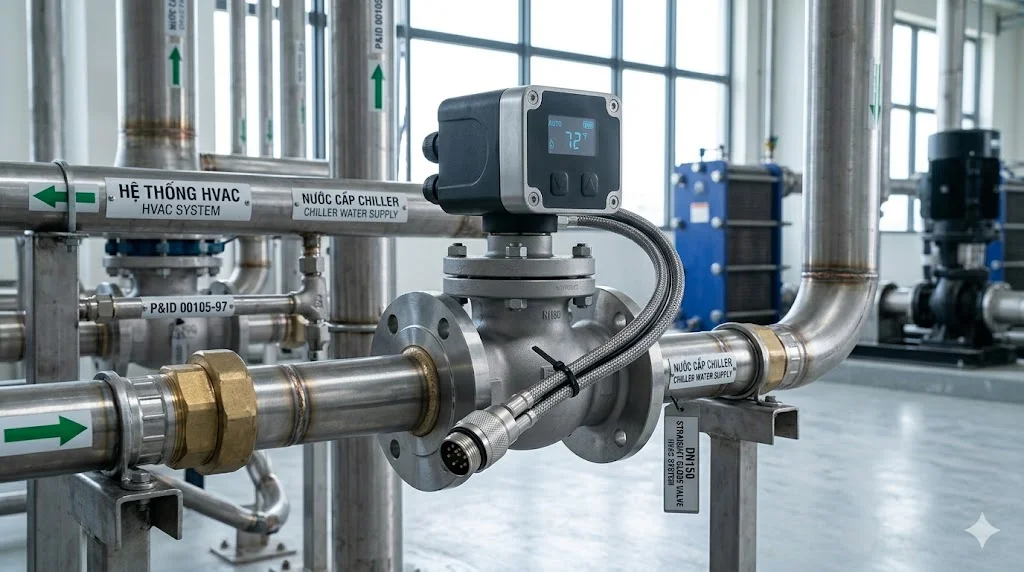

Ứng dụng thực tế của van dòng thẳng

Loại van này được sử dụng rộng rãi nhờ tính ổn định của nó:

• Hệ thống cấp nước tòa nhà: Đảm bảo áp lực ổn định cho các tầng cao.

• Hệ thống HVAC: Điều tiết nước nóng/lạnh trong các dàn trao đổi nhiệt.

• Công nghiệp Dầu khí & Hóa chất: Nơi mà các thiết bị đo đạc phía sau van cần một dòng chảy ổn định, ít nhiễu loạn để cho kết quả đo chính xác nhất.

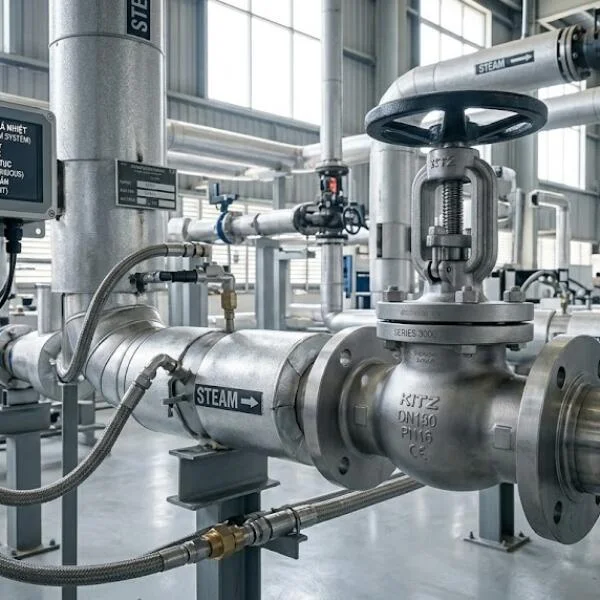

• Hệ thống hơi (Steam): Tối ưu hóa phân phối hơi nóng đến các thiết bị tiêu thụ mà không gây sụt áp quá lớn trên đường truyền.

5 sai lầm phổ biến khi chọn Straight Valve

1. Chỉ nhìn kích thước DN: Bỏ qua thông số áp suất khiến van bị nứt sau vài chu kỳ vận hành.

2. Chọn sai vật liệu: Dùng van đồng cho hóa chất khiến thân van bị ăn mòn rỗ, gây rò rỉ.

3. Không tính toán đến độ nhớt: Lưu chất quá đặc có thể khiến van thiết kế dòng thẳng thông thường bị tắc nghẽn nếu không chọn đúng mã "Straight Through".

4. Bỏ qua giãn nở nhiệt: Đối với hơi nóng, nếu không tính toán khoảng giãn nở, van có thể bị kẹt trục vận hành.

5. Không dự phòng bảo trì: Lắp đặt van ở vị trí sát tường hoặc không gian quá hẹp, khiến việc thay thế gioăng định kỳ trở thành cơn ác mộng.

Hướng dẫn chọn van dòng thẳng đúng nhu cầu (Checklist chuyên gia)

Để hệ thống hoạt động trơn tru trong 10-20 năm, hãy tuân thủ quy trình chọn thiết bị sau:

Checklist trước khi chốt đơn:

• Môi trường lưu chất: Là nước, hóa chất, hay hơi nóng?

• Nhiệt độ làm việc: Xác định ngưỡng nhiệt tối đa.

• Áp suất làm việc: Xác định mức PN phù hợp.

• Lưu lượng yêu cầu: Chọn kích thước DN tương ứng.

• Vật liệu thân van: Inox, Gang hay Đồng?

• Tiêu chuẩn kết nối: Mặt bích (JIS, DIN, ANSI) hay nối ren?

Quy trình chọn nhanh:

1. Bước 1: Xác định môi trường lưu chất để khoanh vùng vật liệu thân van.

2. Bước 2: Lựa chọn kiểu thiết kế (Globe nếu cần điều tiết, Through nếu cần lưu lượng tối đa).

3. Bước 3: Kiểm tra thông số chịu áp và nhiệt độ trên datasheet của nhà sản xuất.

4. Bước 4: Lựa chọn thương hiệu uy tín để đảm bảo chất lượng gia công bề mặt gioăng.

FAQ: Giải đáp từ chuyên gia

1. Straight valve dùng để làm gì?

Thiết bị này dùng để kiểm soát, điều tiết và cho phép lưu chất đi qua theo hướng dòng thẳng, mục tiêu chính là duy trì áp suất ổn định và giảm thiểu nhiễu loạn.

2. Van dòng thẳng khác angle valve thế nào?

Khác biệt lớn nhất là góc dòng chảy. Angle valve gây sụt áp lớn do bẻ lái 90 độ, còn van dòng thẳng giữ áp lực dòng chảy gần như nguyên vẹn.

3. Có thể dùng van dòng thẳng cho hơi nóng không?

Hoàn toàn có thể. Tuy nhiên, bạn bắt buộc phải chọn dòng van có thân thép/inox và gioăng chịu nhiệt (như chì hoặc thép không gỉ) để đảm bảo an toàn.

4. Van dòng thẳng có điều tiết lưu lượng được không?

Có, đặc biệt là các dòng Globe dạng thẳng có khả năng thay đổi khe hở để điều tiết lưu lượng rất mịn và chính xác.

5. Bao lâu nên bảo trì một lần?

Định kỳ 6-12 tháng. Với môi trường hóa chất mạnh, nên kiểm tra hàng quý.

Kết luận

Straight valve không đơn thuần là một phụ kiện đường ống, mà là giải pháp then chốt giúp tối ưu hóa toàn bộ hệ thống vận hành. Việc chọn đúng thiết kế dòng thẳng giúp tiết kiệm năng lượng máy bơm, tăng tuổi thọ hệ thống và đảm bảo sự ổn định tuyệt đối trong quy trình sản xuất. Đừng để hệ thống của bạn chịu thiệt thòi bởi những tổn thất áp suất không đáng có do chọn sai loại van.
