Expansion Valve: Trái Tim Điều Phối Hiệu Suất Của Mọi Hệ Thống Làm Lạnh

Bạn đã bao giờ rơi vào tình huống hệ thống điều hòa trung tâm hay kho lạnh công nghiệp vẫn chạy liên tục, tiêu thụ lượng điện năng khổng lồ, nhưng không gian bên trong lại không đạt được độ lạnh mong muốn? Hoặc tệ hơn, dàn lạnh xuất hiện hiện tượng đóng tuyết dày đặc bất thường, gây cản trở lưu thông không khí và làm hỏng máy nén? Những triệu chứng này không phải là ngẫu nhiên, mà là hồi chuông cảnh báo về sự cố tại "trái tim" điều phối dòng môi chất lạnh: Expansion Valve ( van tiết lưu ).

Trong một chu trình lạnh khép kín, việc kiểm soát lưu lượng môi chất lạnh không chỉ đơn thuần là bài toán kỹ thuật mà còn là yếu tố tiên quyết quyết định đến hiệu suất năng lượng (COP) và tuổi thọ của toàn bộ hệ thống. Nếu ví máy nén như trái tim đẩy dòng máu (môi chất) đi khắp cơ thể, thì van tiết lưu chính là van điều tiết thông minh, quyết định áp suất và nhiệt độ tại dàn bay hơi. Việc hiểu rõ cấu tạo, nguyên lý vận hành và lựa chọn đúng loại van là nền tảng cốt lõi giúp hệ thống vận hành bền bỉ, tiết kiệm chi phí vận hành và bảo vệ các linh kiện đắt tiền như máy nén khỏi hư hỏng nghiêm trọng.

Vì sao hệ thống lạnh không thể hoạt động ổn định nếu thiếu Expansion Valve?

Một hệ thống làm lạnh thực thụ đòi hỏi sự cân bằng tinh vi giữa áp suất cao và áp suất thấp. Nếu không có van tiết lưu, môi chất lạnh (gas) sẽ không thể trải qua quá trình hạ áp đột ngột – một quá trình vật lý thiết yếu để chuyển đổi trạng thái từ lỏng sang hơi, từ đó hấp thụ nhiệt từ môi trường.

Khi thiếu sự điều tiết của van tiết lưu, hệ thống sẽ rơi vào trạng thái "mất kiểm soát":

• Máy nén quá tải: Khi lượng môi chất đi vào dàn lạnh không được điều chỉnh, máy nén phải làm việc với áp suất không ổn định, dẫn đến hiện tượng quá nhiệt động cơ.

• Hiệu suất suy giảm: Lưu lượng không được tối ưu hóa khiến khả năng hấp thụ nhiệt của dàn bay hơi bị hạn chế, gây lãng phí năng lượng mà hiệu quả làm lạnh không đạt yêu cầu.

• Rủi ro hư hỏng: Hiện tượng "lỏng về máy nén" (lỏng môi chất đi ngược về buồng nén) là "án tử" cho bất kỳ máy nén nào. van tiết lưu đóng vai trò là rào cản ngăn chặn điều này bằng cách duy trì độ quá nhiệt (superheat) ổn định.

Vì vậy, có thể khẳng định rằng việc đầu tư vào một van tiết lưu chất lượng cao không chỉ là mua một thiết bị, mà là đầu tư cho sự an toàn và hiệu quả của toàn bộ hạ tầng cơ sở.

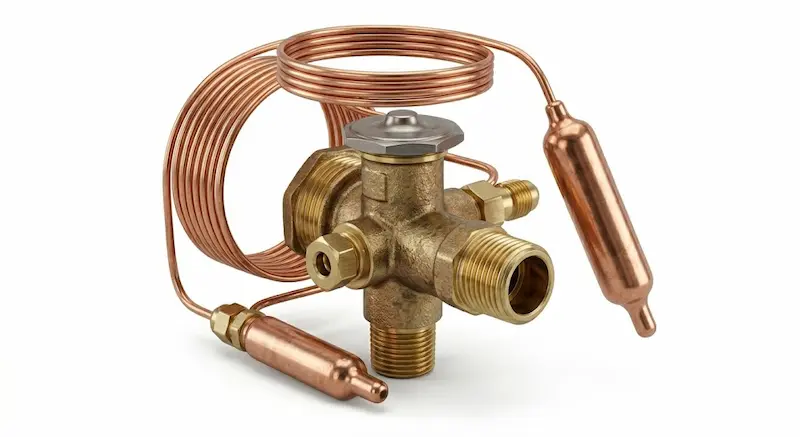

Expansion Valve là gì? Cấu tạo và chức năng cốt lõi

Expansion valve (van tiết lưu) là thiết bị điều chỉnh lưu lượng môi chất lạnh và làm giảm áp suất trước khi môi chất đi vào dàn bay hơi. Đây là thiết bị có vai trò trung chuyển, biến đổi trạng thái của môi chất từ áp cao (nhiệt độ ngưng tụ) sang áp thấp (nhiệt độ bay hơi), tạo điều kiện cho quá trình trao đổi nhiệt diễn ra một cách mạnh mẽ nhất.

Cấu tạo cơ bản của một chiếc van tiết lưu đạt chuẩn bao gồm các bộ phận chính:

• Thân van: Phần vỏ được đúc từ vật liệu chịu áp suất cao, chứa các đường dẫn lưu chất bên trong.

• Cửa tiết lưu (Orifice): Đây là "trái tim" của van, nơi dòng môi chất bị thu hẹp đột ngột để gây sụt áp.

• Cơ cấu cảm biến: Tùy thuộc vào loại van, đây có thể là bầu cảm biến nhiệt (nếu là van nhiệt) hoặc sensor điện tử, giúp theo dõi sát sao nhiệt độ của ống hút.

• Cơ cấu điều chỉnh: Màng ngăn, lò xo và kim van kết hợp với nhau để điều tiết độ mở của cửa tiết lưu theo từng thời điểm.

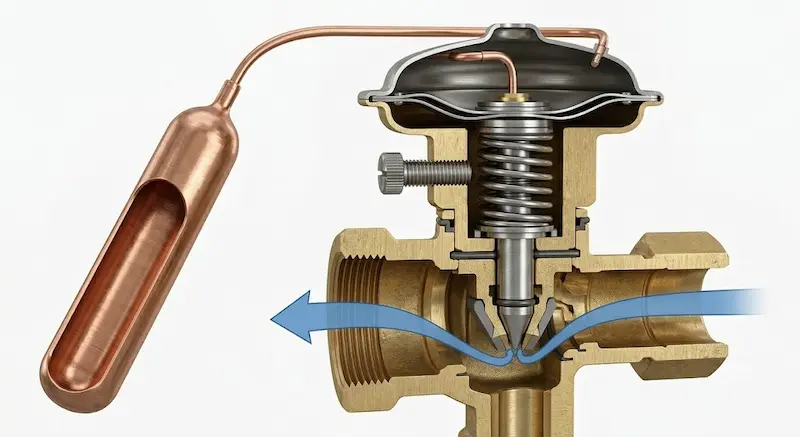

Nguyên lý hoạt động của Expansion Valve: Sự cân bằng áp suất

Nguyên lý vận hành của van tiết lưu dựa trên sự biến đổi trạng thái nhiệt động lực học của môi chất. Môi chất lạnh đi vào van ở trạng thái lỏng với áp suất cao. Khi đi qua lỗ tiết lưu nhỏ hẹp, áp suất giảm đột ngột (quá trình giãn nở đoạn nhiệt), dẫn đến nhiệt độ của môi chất cũng giảm xuống mức cực thấp (thường thấp hơn nhiệt độ môi trường cần làm lạnh).

Cơ chế điều khiển độ quá nhiệt (Superheat) chính là điểm tinh tế nhất:

1. Duy trì trạng thái: Van luôn tìm cách giữ cho môi chất sau khi ra khỏi dàn bay hơi đạt tới trạng thái hơi khô hoàn toàn.

2. Phản ứng tức thời: Nếu nhiệt độ ống hút tăng lên, bầu cảm biến nhiệt sẽ tác động khiến van mở rộng ra, cho thêm môi chất vào dàn lạnh để hạ nhiệt độ. Ngược lại, nếu nhiệt độ giảm xuống quá thấp, van sẽ tự động thu hẹp lại.

Nhờ cơ chế tự động hóa này, van tiết lưu giúp hệ thống lạnh luôn vận hành ở trạng thái tối ưu, không dư thừa gas và không thiếu hụt hiệu suất.

Phân tích chuyên sâu: Các loại Expansion Valve phổ biến

Trên thị trường hiện nay, có 4 loại van tiết lưu chính, mỗi loại có ưu và nhược điểm riêng biệt:

1. Van tiết lưu nhiệt (TXV / TEV): Hoạt động dựa trên sự giãn nở của lưu chất bên trong bầu cảm biến nhiệt. Đây là sự lựa chọn phổ biến nhất cho hệ thống kho lạnh và điều hòa dân dụng nhờ độ tin cậy cao và không phụ thuộc vào nguồn điện.

2. Van tiết lưu điện tử (EEV): Sự kết hợp giữa công nghệ vi xử lý và motor bước. EEV cho phép điều chỉnh lưu lượng với độ chính xác đến từng phần nghìn giây, giúp hệ thống đạt hiệu suất cao nhất trong các dòng điều hòa Inverter hiện đại.

3. Van tiết lưu mao dẫn (Capillary Tube): Một ống đồng đường kính siêu nhỏ. Mặc dù không thể thay đổi lưu lượng linh hoạt, nhưng với cấu tạo đơn giản và chi phí rẻ, nó vẫn là lựa chọn hàng đầu cho các thiết bị như tủ lạnh hay điều hòa cục bộ nhỏ.

4. Van tiết lưu tự động (AEV): Điều khiển dựa trên áp suất không đổi của dàn bay hơi, thích hợp cho các hệ thống có tải lạnh ổn định.

Các thông số kỹ thuật cần biết khi chọn van tiết lưu

Sai lầm trong việc chọn lựa van tiết lưu có thể khiến toàn bộ hệ thống bị treo hoặc hỏng máy nén. Bạn cần lưu ý các thông số kỹ thuật sống còn:

• Công suất lạnh (Capacity): Phải khớp với công suất máy nén. Nếu chọn van có công suất quá nhỏ, hệ thống sẽ thiếu môi chất và đóng tuyết. Nếu quá lớn, máy sẽ bị "ngập lỏng".

• Môi chất lạnh (Refrigerant): Gas R410A, R32, hay R134a có áp suất và đặc tính nhiệt khác nhau. Sử dụng sai môi chất sẽ làm van hoạt động sai dải áp suất thiết kế.

• Độ quá nhiệt (Superheat): Đây là dải điều chỉnh của van. Cần chọn loại van có dải superheat phù hợp với khuyến cáo của nhà sản xuất máy nén.

• Kiểu kết nối: Việc chọn kết nối ren hay hàn phụ thuộc vào thiết kế đường ống và yêu cầu bảo trì định kỳ.

Ứng dụng thực tế và 5 sai lầm thường gặp khi chọn lựa

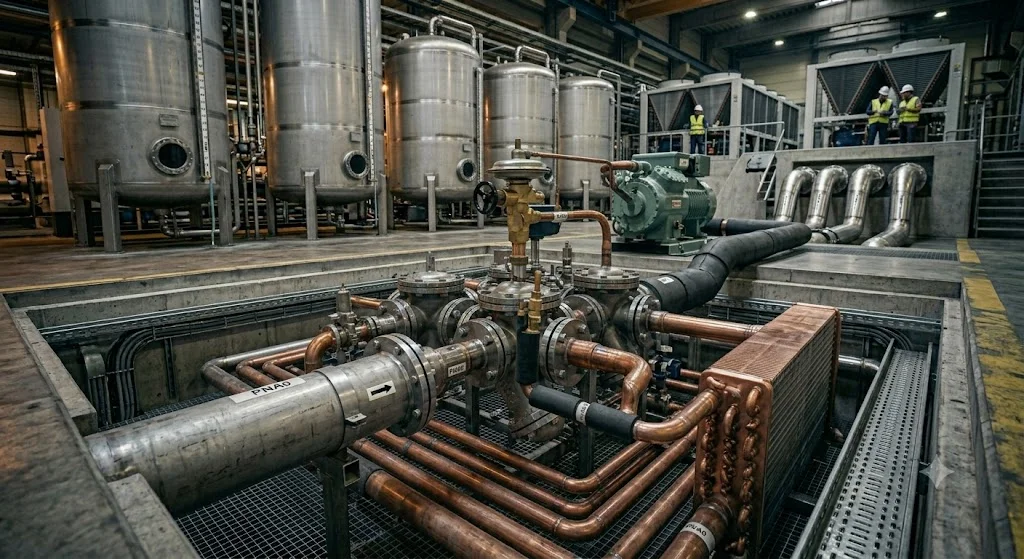

Ứng dụng: Expansion valve là linh kiện không thể thiếu trong hệ thống điều hòa trung tâm tòa nhà (VRV/VRF), các hầm đông lạnh công nghiệp, hệ thống HVAC bệnh viện, siêu thị, và cả các thiết bị thương mại như tủ bảo quản thực phẩm.

5 sai lầm cần tránh ngay lập tức:

1. Chọn công suất dựa trên cảm tính: Hãy luôn tra bảng tính toán công suất theo thiết kế hệ thống.

2. Bỏ qua Superheat: Nếu không tinh chỉnh đúng độ quá nhiệt, máy nén sẽ sớm phải "đắp chiếu".

3. Lắp đặt ngược chiều: Hầu hết các loại van tiết lưu chỉ cho phép dòng chảy một chiều.

4. Làm tắc nghẽn khe tiết lưu: Không sử dụng lưới lọc (Filter Drier) trước van dẫn đến cặn bẩn làm kẹt van.

5. Dùng vật liệu không tương thích: Sử dụng van đồng cho hệ thống dùng gas đặc biệt có thể gây ăn mòn hóa học.

Checklist:  Môi chất lạnh trùng khớp  Công suất tải lạnh đạt yêu cầu  Cảm biến lắp đúng vị trí  Lưới lọc sạch sẽ.

Hướng dẫn lắp đặt và bảo trì chuyên nghiệp

Để van tiết lưu bền bỉ trên 10 năm, quy trình lắp đặt cần tuân thủ các tiêu chuẩn sau:

• Chuẩn bị: Làm sạch hệ thống đường ống, loại bỏ hoàn toàn mạt sắt và hơi ẩm.

• Lắp đặt: Đảm bảo bầu cảm biến được đặt tại vị trí "3 giờ" hoặc "9 giờ" trên ống hút và được bọc cách nhiệt kỹ lưỡng để tránh ảnh hưởng nhiệt độ môi trường.

• Hiệu chỉnh: Sử dụng đồng hồ đo áp suất cao/thấp để kiểm tra độ quá nhiệt (Superheat) và độ quá lạnh (Subcooling) trong quá trình nạp gas.

• Theo dõi: Sử dụng camera nhiệt hoặc quan sát dòng chảy để đảm bảo hệ thống ổn định trước khi bàn giao.

FAQ: Giải đáp thắc mắc về van tiết lưu

Expansion valve dùng để làm gì?

 Đây là thiết bị điều tiết lưu lượng và giảm áp, giúp biến đổi môi chất từ áp cao nhiệt cao sang áp thấp nhiệt thấp để làm lạnh.

Dấu hiệu van bị hỏng?

 Máy làm lạnh kém, dàn lạnh đóng tuyết dày, áp suất hút xuống thấp bất thường.

EEV có luôn tốt hơn TXV không?

 EEV là lựa chọn tốt cho hệ thống tiết kiệm điện, nhưng TXV lại chiếm ưu thế ở các hệ thống công nghiệp nặng cần sự bền bỉ cơ học.

Bao lâu cần thay van?

 Nếu hệ thống được bảo dưỡng định kỳ và gas sạch, van rất ít khi hỏng. Chỉ cần thay khi có dấu hiệu kẹt hoặc hư hỏng cơ cấu điều khiển.

Có thể tự chỉnh van tiết lưu không?

 Chỉ nên thực hiện khi bạn có kiến thức về nhiệt lạnh và công cụ đo áp suất, vì chỉnh quá tay có thể khiến máy nén bị hư hại vĩnh viễn.

Kết luận: Chọn đúng Expansion Valve giúp tối ưu hiệu suất hệ thống lạnh

Việc lựa chọn và lắp đặt đúng một chiếc van tiết lưu chính hãng là minh chứng cho sự chuyên nghiệp và cái tâm của người làm kỹ thuật. Một thiết bị tiết lưu phù hợp không chỉ đảm bảo nhiệt độ không gian luôn mát mẻ, mà còn trực tiếp cắt giảm hàng chục phần trăm hóa đơn tiền điện mỗi tháng, đồng thời kéo dài tuổi thọ của hệ thống lạnh lên nhiều năm.
