CS Ball Valve: Giải Pháp Kỹ Thuật Tối Ưu Cho Hệ Thống Công Nghiệp Áp Suất Cao

Trong các dự án kỹ thuật quy mô lớn, từ nhà máy lọc dầu đến các hệ thống dẫn hơi nóng công nghiệp, sự an toàn và hiệu suất vận hành luôn là ưu tiên hàng đầu. Nhiều hệ thống áp suất cao yêu cầu các thiết bị điều tiết có độ bền cơ học vượt trội, khả năng chịu lực va đập lớn nhưng đồng thời vẫn phải đảm bảo bài toán tối ưu chi phí đầu tư ban đầu. Đây chính là lý do khiến CS Ball Valve (van bi thép carbon) trở thành lựa chọn phổ biến và đáng tin cậy nhất của các kỹ sư trên toàn cầu.

Không chỉ dừng lại ở vai trò là một thiết bị đóng mở thông thường, van bi thép carbon còn đại diện cho sự cân bằng hoàn hảo giữa tính năng kỹ thuật và hiệu quả kinh tế. Trong bài viết chuyên sâu này, chúng ta sẽ cùng phân tích chi tiết về đặc tính vật liệu, nguyên lý vận hành và những tiêu chí cốt lõi giúp bạn đưa ra quyết định chọn lựa chính xác nhất cho hệ thống của mình.

Vì sao nhiều hệ thống công nghiệp chọn CS Ball Valve?

Trong môi trường công nghiệp nặng, nơi các đường ống luôn phải làm việc trong điều kiện khắc nghiệt, việc sử dụng các loại van quá đắt đỏ như hợp kim đặc biệt hoặc thép không gỉ (Inox) cho mọi vị trí là không cần thiết và gây lãng phí nguồn lực tài chính đáng kể. Van bi thép carbon xuất hiện như một "cứu cánh" kỹ thuật, đáp ứng đầy đủ các tiêu chuẩn chịu lực khắt khe mà vẫn duy trì được mức giá cực kỳ cạnh tranh.

Vai trò của vật liệu thép carbon (Carbon Steel) trong thiết kế van là tạo ra một lớp vỏ có khả năng chịu áp suất vượt trội, ít bị biến dạng dưới tác động của nhiệt độ cao và các rung động vật lý trong hệ thống đường ống. Sự phổ biến của dòng van này còn đến từ tính tương thích cao với các hệ thống đường ống công nghiệp phổ thông hiện nay. Khi đầu tư vào van bi thép carbon, doanh nghiệp không chỉ mua một thiết bị điều tiết, mà đang đầu tư vào sự ổn định dài hạn, giảm thiểu rủi ro dừng máy đột ngột và tối ưu hóa chi phí bảo trì định kỳ.

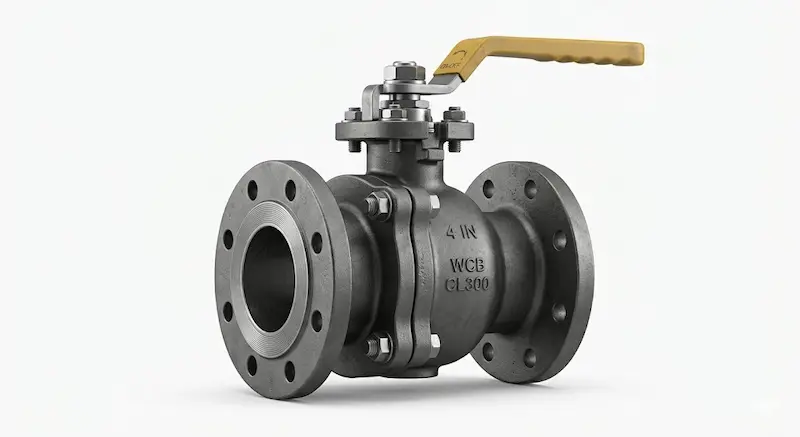

Kiến thức nền: CS Ball Valve là gì?

CS Ball Valve (Carbon Steel Ball Valve) là loại van bi công nghiệp sở hữu thân van được chế tạo từ thép carbon – một loại hợp kim sắt và carbon với độ bền kéo cao. Thiết bị này hoạt động dựa trên cơ chế viên bi (ball) xoay bên trong thân van để kiểm soát dòng lưu chất đi qua hệ thống đường ống.

Cấu tạo chi tiết:

• Thân van thép carbon: Thường được đúc (WCB) hoặc rèn (A105), mang lại sự cứng vững cần thiết cho các môi trường áp suất cao.

• Bi van (Ball): Bộ phận trung tâm với lỗ xuyên tâm, được gia công chính xác để đảm bảo độ khít tuyệt đối khi ở trạng thái đóng.

• Trục van (Stem): Kết nối giữa bộ phận điều khiển và viên bi, chịu lực xoắn trong quá trình vận hành.

• Seat làm kín (Seat): Các vòng đệm làm bằng PTFE, PEEK hoặc kim loại, đóng vai trò ngăn chặn rò rỉ tại điểm tiếp xúc giữa bi và thân.

• Bộ truyền động: Tay gạt (cho kích thước nhỏ), vô lăng, hoặc bộ điều khiển tự động (khí nén/điện).

Chức năng ưu việt của van bi thép carbon nằm ở khả năng đóng mở cực nhanh, độ kín khít cao và đặc biệt là tổn thất áp suất cực thấp, giúp lưu chất di chuyển thông suốt mà không làm giảm công suất bơm của toàn bộ hệ thống.

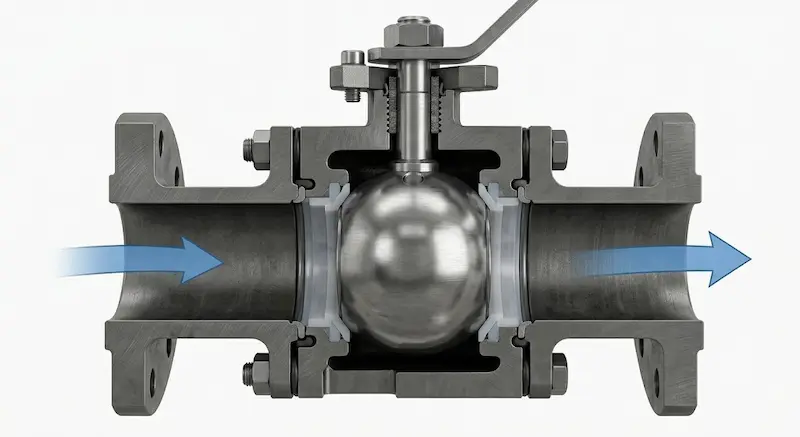

Nguyên lý hoạt động của CS Ball Valve

Cơ chế vận hành của van bi thép carbon tuân theo nguyên lý xoay 90 độ. Khi bộ truyền động (như tay gạt hoặc motor) tác động lực, viên bi bên trong sẽ xoay 90 độ. Khi lỗ xuyên tâm của bi song song với đường ống, dòng lưu chất được phép đi qua tối đa. Ngược lại, khi lỗ bi xoay vuông góc, dòng chảy bị chặn lại hoàn toàn.

Những yếu tố ảnh hưởng đến vận hành:

• Thiết kế Port (Cổng): Đối với các hệ thống cần dòng chảy lớn, thiết kế Full Port (đường kính lỗ bi bằng đường kính ống) là bắt buộc để tránh sụt áp. Với các hệ thống ít đòi hỏi hơn, Reduced Port có thể là lựa chọn kinh tế hơn.

• Độ kín cao: Nhờ thiết kế seat đàn hồi hoặc cơ cấu ép tự động, van bi thép carbon có thể giữ kín cả ở môi trường áp suất cao và áp suất thấp.

• Tác động áp suất: Thép carbon chịu được áp suất vận hành lớn mà không bị nứt vỡ, tuy nhiên cần lưu ý về hiện tượng búa nước để bảo vệ tuổi thọ của seat.

Phân tích chuyên sâu: Các loại van bi thép carbon phổ biến

Để đáp ứng các yêu cầu đa dạng của công nghiệp, thị trường hiện nay cung cấp nhiều loại van với kết cấu khác biệt:

Theo kết cấu cơ khí

1. Floating Ball Valve (Van bi treo): Viên bi được giữ lỏng lẻo bởi hai vòng đệm. Khi áp suất lưu chất đẩy bi về phía sau, nó sẽ tạo ra độ kín khít tốt hơn. Đây là lựa chọn chi phí tối ưu cho hầu hết các hệ thống công nghiệp thông thường.

2. Trunnion Ball Valve (Van bi cố định): Viên bi được giữ cố định bởi trục trên và trục dưới. Loại này được thiết kế riêng cho các hệ thống áp suất cực cao và kích thước lớn, nơi mà áp lực dòng chảy có thể làm biến dạng các dòng van treo thông thường.

Theo cách kết nối

• Nối ren: Phù hợp cho đường ống nhỏ, áp suất vừa phải, ưu điểm là lắp đặt nhanh.

• Mặt bích (Flanged): Tiêu chuẩn phổ biến nhất, đảm bảo độ bền cao và dễ dàng bảo trì, tháo lắp.

• Hàn (BW/SW): Giải pháp tối ưu cho đường ống dẫn hóa chất, hơi nóng áp lực cao, nơi yêu cầu sự kín khít tuyệt đối và không được phép rò rỉ tại các điểm kết nối.

Các thông số kỹ thuật cần biết khi chọn CS Ball Valve

Việc nắm vững bảng thông số giúp kỹ sư tránh những sai lầm chết người trong thiết kế hệ thống:

Lưu ý chuyên gia: Sự khác biệt giữa thép WCB (thép đúc) và A105 (thép rèn) là rất quan trọng. Thép rèn A105 có cấu trúc hạt mịn hơn, khả năng chịu áp suất và nhiệt độ dao động tốt hơn so với thép đúc WCB. Do đó, với các hệ thống hơi nóng hoặc đường ống áp lực cao, luôn ưu tiên lựa chọn vật liệu rèn.

So sánh van bi thép carbon với SS Ball Valve và CI Valve

Khi nào chọn thép carbon? Khi hệ thống dẫn nước, dầu, khí gas không có tính ăn mòn hóa học cao. Thép carbon cung cấp độ cứng mà gang không có và mức giá "dễ thở" hơn inox rất nhiều.

Khi nào nên chuyển sang inox? Chỉ khi môi chất là axit, hóa chất có tính ăn mòn hoặc yêu cầu vệ sinh thực phẩm/dược phẩm nghiêm ngặt.

Vì sao van bi thép carbon được dùng nhiều trong công nghiệp?

Lý do hàng đầu chính là tính tin cậy. Trong các nhà máy dầu khí hay hệ thống năng lượng, một sự cố rò rỉ van có thể gây dừng toàn bộ dây chuyền sản xuất, dẫn đến thiệt hại hàng tỷ đồng. CS Ball Valve với cấu trúc thép carbon chắc chắn cung cấp khả năng chịu đựng các tác động vật lý mạnh mẽ. Hơn nữa, việc dễ dàng bảo trì tại chỗ giúp đội ngũ kỹ thuật có thể thay thế seat van hoặc trục van một cách nhanh chóng mà không cần tháo dỡ hoàn toàn đường ống, giúp tối ưu hóa thời gian vận hành liên tục cho nhà máy.

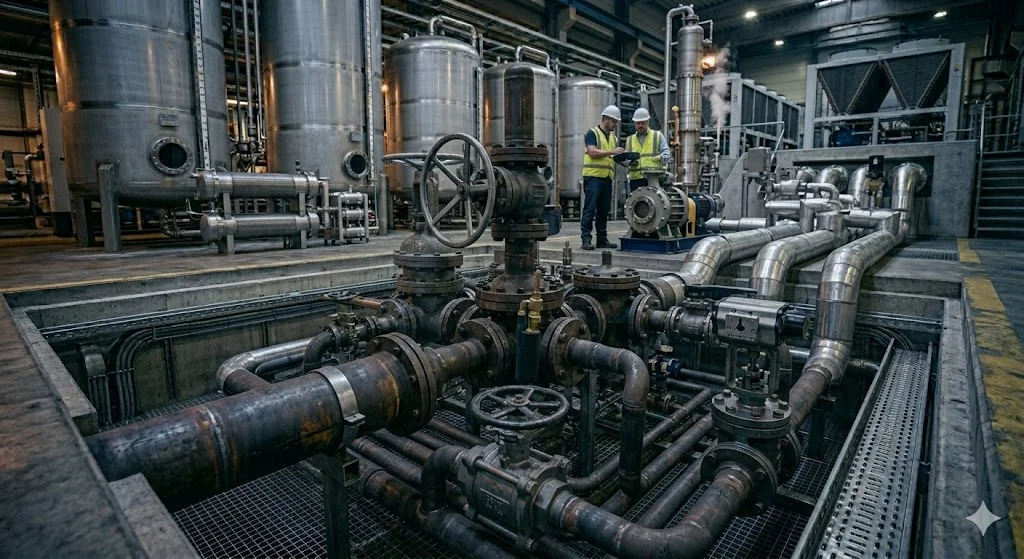

Ứng dụng thực tế và sai lầm thường gặp

Ứng dụng thực tế

• Ngành dầu khí: Kiểm soát lưu lượng dầu thô và khí gas dưới áp suất cao.

• Hơi nóng (Steam): Các đường ống dẫn hơi áp suất lớn trong nhà máy nhiệt điện.

• Hệ thống năng lượng: Điều tiết dòng nước tuần hoàn trong các tháp giải nhiệt.

• HVAC công nghiệp: Hệ thống điều hòa trung tâm cho các tòa nhà cao tầng.

5 sai lầm thường gặp khi chọn van

1. Chọn sai vật liệu seat: Seat PTFE không thể dùng cho nhiệt độ quá cao, dễ dẫn đến chảy nhựa.

2. Không tính áp suất đỉnh: Chỉ xét áp suất làm việc trung bình mà quên mất áp suất tăng vọt (surge pressure).

3. Không kiểm tra tiêu chuẩn kết nối: Kết nối không khớp gây rò rỉ tại mặt bích.

4. Bỏ qua môi trường bên ngoài: Thép carbon dễ bị gỉ sét bề mặt, cần lớp sơn bảo vệ chống ăn mòn bên ngoài.

5. Chọn kích thước không phù hợp: Gây hiện tượng "nút thắt cổ chai" làm giảm lưu lượng.

Checklist chuyên gia: Trước khi đặt mua, hãy đối chiếu: (1) Lưu chất là gì? (2) Áp suất vận hành tối đa? (3) Nhiệt độ đỉnh (peak temperature)? (4) Tiêu chuẩn kết nối là gì?

Hướng dẫn lắp đặt và bảo trì định kỳ

Một chiếc van chất lượng chỉ hoạt động bền bỉ khi được lắp đặt đúng kỹ thuật:

1. Kiểm tra dòng chảy: Luôn lắp theo hướng mũi tên chỉ dẫn trên thân van.

2. Căn chỉnh trục: Đảm bảo đường ống không bị lệch, tạo ứng suất lên thân van.

3. Vệ sinh bề mặt: Làm sạch đường ống trước khi lắp để tránh rác làm xước bi van.

4. Kiểm tra định kỳ: Mỗi 6 tháng, hãy thực hiện kiểm tra độ kín của gioăng và bôi trơn trục van. Nếu phát hiện rò rỉ nhẹ ở trục, cần siết chặt lại đai ốc trục ngay lập tức.

FAQ: Câu hỏi thường gặp về van bi thép carbon

1. CS Ball Valve là gì?

Đó là loại van bi có vỏ ngoài được chế tạo từ thép carbon, mang lại độ cứng vững cao và khả năng chịu áp lực lớn trong công nghiệp.

2. CS có tốt hơn inox (SS) không?

Không có sự tuyệt đối. CS tốt hơn về độ bền cơ học/giá thành, còn SS tốt hơn về khả năng chống ăn mòn hóa học.

3. Van thép carbon có bị gỉ sét không?

Có, vì là thép, nó sẽ bị oxy hóa nếu tiếp xúc với môi trường ẩm. Đó là lý do các loại van này thường được sơn phủ bằng lớp sơn epoxy chống ăn mòn chuyên dụng.

4. Có dùng van này cho áp suất rất cao được không?

Hoàn toàn có thể. Với thiết kế Trunnion Ball Valve, các loại van thép carbon có thể chịu được áp suất lên tới hàng nghìn psi.

5. Bao lâu nên bảo trì van một lần?

Tùy thuộc vào tần suất đóng mở. Tuy nhiên, việc kiểm tra độ kín định kỳ hằng quý sẽ giúp phát hiện sớm các nguy cơ hư hỏng gioăng.

Kết luận: Chọn đúng CS Ball Valve giúp tối ưu độ bền và chi phí

Việc lựa chọn van bi thép carbon là một quyết định đầu tư thông minh, đòi hỏi sự hiểu biết sâu sắc về đặc tính vật liệu và nhu cầu của hệ thống. Khi bạn hiểu rõ sự khác biệt giữa các loại kết nối, tiêu chuẩn chịu áp và môi trường làm việc, bạn sẽ có thể xây dựng một hệ thống đường ống vận hành ổn định, an toàn và tiết kiệm.

Nếu bạn đang trong quá trình lựa chọn thiết bị cho dự án công nghiệp, đừng ngần ngại đánh giá kỹ lưỡng các thông số về nhiệt độ và áp suất vận hành. Một sự chuẩn bị kỹ lưỡng hôm nay sẽ là chìa khóa cho sự thành công của cả một hệ thống trong tương lai.
