Van điều hướng: Chìa khóa vàng trong điều khiển hệ thống thủy lực và khí nén chuyên sâu

Trong bức tranh tổng thể của các hệ thống tự động hóa công nghiệp hiện đại, sự vận hành trơn tru của một dây chuyền sản xuất phụ thuộc vào sự phối hợp nhịp nhàng của các cơ cấu chấp hành. Tuy nhiên, một hệ thống xy lanh dù có nguồn cấp áp suất hoàn hảo, dù được thiết kế cơ khí chính xác đến đâu, nhưng nếu thiếu đi một thiết bị điều khiển dòng chảy thông minh, thì toàn bộ chu trình sẽ trở nên vô nghĩa. Hiện tượng xy lanh không thể chuyển động đúng hướng, bị kẹt hành trình hoặc phản hồi chậm chạp thường xuất phát từ việc lựa chọn hoặc vận hành sai van điều hướng – thiết bị đóng vai trò như "bộ não" điều phối dòng lưu chất trong toàn bộ mạng lưới truyền động.

Việc điều khiển hướng dòng chảy không chỉ đơn thuần là đóng hay mở, mà là nghệ thuật tối ưu hóa hiệu suất và đảm bảo an toàn cho máy móc. Khi sử dụng đúng loại van, bạn có thể kiểm soát chính xác từng milimet hành trình của piston, tối ưu hóa tốc độ chu kỳ và kéo dài tuổi thọ của hệ thống. Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý vận hành kỹ thuật và cách lựa chọn Directional Control Valve chuẩn xác để tối ưu hóa năng suất nhà máy của bạn.

Vì sao hệ thống thủy lực và khí nén không thể thiếu van điều hướng?

Trong bất kỳ hệ thống truyền động nào, năng lượng từ máy nén khí hoặc trạm nguồn thủy lực cần được dẫn truyền đến các cơ cấu chấp hành như xy lanh hoặc motor. Tuy nhiên, năng lượng này cần được "định hướng" chính xác để thực hiện công việc cụ thể. Nếu không có Directional Control Valve, dòng lưu chất sẽ chảy tự do không kiểm soát, dẫn đến mất áp suất, máy móc không thể thực hiện các bước tuần tự và nguy hiểm hơn là gây ra các chuyển động hỗn loạn, không mong muốn.

Vai trò của thiết bị này không chỉ dừng lại ở việc đổi hướng dòng dầu hay khí, mà còn là yếu tố quyết định tốc độ phản hồi và độ ổn định của toàn hệ thống tự động hóa. Một hệ thống vận hành trơn tru phụ thuộc hoàn toàn vào việc các cổng P (áp suất), T (thùng chứa), A và B (cổng làm việc) được đóng mở đúng thời điểm. Việc thiếu đi sự điều tiết của Directional Control Valve sẽ khiến hiệu suất máy giảm sút nghiêm trọng, gây tiêu tốn năng lượng vận hành và tăng chi phí bảo trì định kỳ cho doanh nghiệp. Đây chính là "trung tâm điều khiển" mà mọi kỹ sư tự động hóa cần làm chủ.

Kiến thức nền: Bản chất của Directional Control Valve là gì?

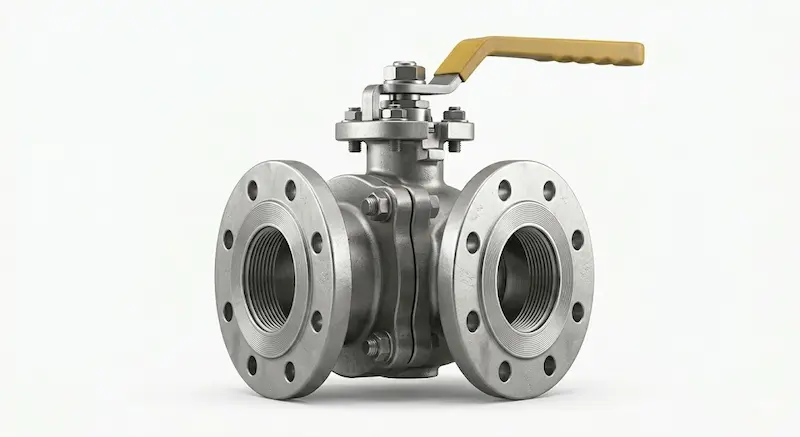

Van điều hướng là thiết bị kỹ thuật chuyên dụng giữ vai trò then chốt trong việc thay đổi, phân phối hoặc đảo chiều dòng chảy của lưu chất trong hệ thống, từ đó tạo ra chuyển động theo ý muốn cho các cơ cấu chấp hành. Hiểu một cách đơn giản, nếu bơm là "trái tim" cung cấp lưu lượng, thì Directional Control Valve chính là "hệ thần kinh" truyền lệnh cho các chi tiết máy.

Chức năng cốt lõi của thiết bị bao gồm:

• Đổi hướng dòng chảy: Chuyển đổi lộ trình của dầu hoặc khí giữa các nhánh khác nhau trong hệ thống.

• Đóng/Mở kênh dẫn: Ngắt hoặc thông mạch để bắt đầu hoặc kết thúc một chu trình công việc cụ thể.

• Điều khiển cơ cấu chấp hành: Quyết định chiều tiến hoặc lùi của xy lanh tùy theo yêu cầu của chương trình PLC hoặc hệ thống điều khiển thủ công.

Cấu tạo cơ bản của một thiết bị thường bao gồm: Thân van (vỏ bọc), con trượt (spool) – bộ phận di chuyển linh hoạt để đóng mở các cửa, các cổng kết nối và bộ điều khiển (coil điện từ, tay gạt, lò xo hoặc khí nén pilot).

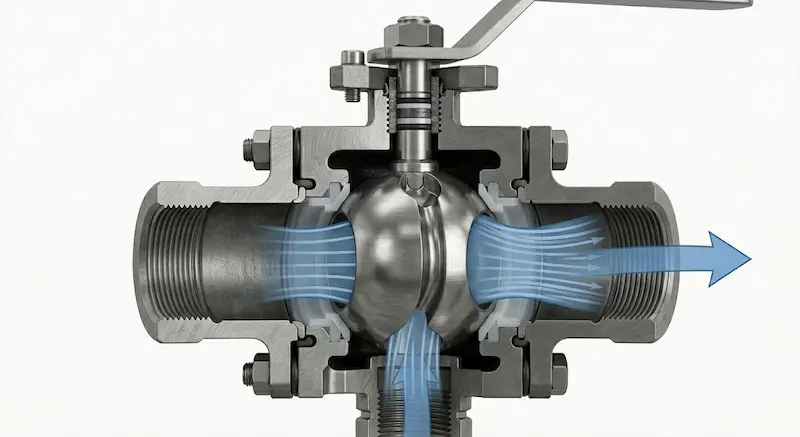

Nguyên lý hoạt động và cơ chế chuyển động

Chu trình vận hành của thiết bị bắt đầu khi bộ điều khiển nhận được tín hiệu (điện, cơ hoặc khí). Khi đó, con trượt bên trong sẽ dịch chuyển theo phương ngang hoặc phương đứng, thay đổi vị trí tương đối so với các cổng dẫn trên thân van, làm thay đổi lộ trình của dòng lưu chất. Sự thay đổi này trực tiếp kích hoạt xy lanh thực hiện hành trình đi tới hoặc lùi về một cách tức thời.

Để hiểu sâu về kỹ thuật, người vận hành cần nắm rõ "Trạng thái trung tâm" (center position) – trạng thái quan trọng nhất khi van không nhận tín hiệu. Sự phối hợp giữa số cửa và số vị trí quyết định cách hệ thống dừng.

• Van 3/2: Thường dùng cho các loại xy lanh đơn tác động.

• Van 4/2: Đảo chiều cơ bản cho xy lanh 2 chiều đơn giản.

• Van 5/2: Tiêu chuẩn công nghiệp trong khí nén nhờ khả năng xả nhanh.

• Van 4/3: Đây là loại van cao cấp cho phép xy lanh dừng ở vị trí bất kỳ hoặc xả áp khi ở giữa, giúp hệ thống vận hành linh hoạt hơn rất nhiều.

Sự sai lệch trong việc chọn số vị trí không chỉ làm hệ thống mất ổn định mà còn có thể gây ra các xung áp nguy hiểm, làm nứt vỡ đường ống hoặc hỏng phớt piston do áp lực dư thừa không được xả đúng cách.

Phân tích chuyên sâu: Các loại van điều hướng phổ biến trong công nghiệp

Việc phân loại van chính xác sẽ giúp tối ưu hóa thiết kế hệ thống của bạn:

• Phân loại theo số cửa – số vị trí: Từ cấu hình 3/2 cho các ứng dụng cơ bản đến 5/3 cho các hệ thống phức tạp cần độ chính xác cao. Việc hiểu rõ sự kết hợp này giúp kỹ sư thiết kế mạch logic điều khiển hiệu quả.

• Phân loại theo phương thức điều khiển:

  • Van điện từ (Solenoid): Phản ứng cực nhanh, là lựa chọn số 1 cho các hệ thống tự động hóa tích hợp PLC, cho phép điều khiển từ xa.

  • Van cơ khí (tay gạt/nút nhấn): Được ưu tiên trong các môi trường khắc nghiệt, nơi không có điện năng hoặc cần thao tác thủ công tức thời để xử lý sự cố.

  • Van khí nén Pilot: Sử dụng chính áp suất khí để điều khiển con trượt, phù hợp với các hệ thống yêu cầu áp lực dòng lớn mà coil điện khó đáp ứng trực tiếp.

• Phân loại theo kết cấu: Van con trượt (Spool valve) là loại phổ biến nhất nhờ độ bền cao và khả năng chịu được áp suất lớn; bên cạnh đó là van bi hoặc van quay dành cho các ứng dụng đặc thù đòi hỏi độ kín khít tuyệt đối và khả năng chịu được môi trường lưu chất có cặn bẩn.

Các thông số kỹ thuật then chốt khi chọn Directional Control Valve

Việc nắm vững các thông số kỹ thuật là bước sống còn để tránh tình trạng "mua xong không dùng được" hoặc gây hư hỏng hệ thống:

Nếu lưu lượng của van nhỏ hơn nhu cầu của xy lanh, máy sẽ vận hành chậm, ì ạch và gây nóng hệ thống do trở lực lớn. Ngược lại, điện áp coil không ổn định sẽ làm van chập chờn, dẫn đến sai số trong quy trình sản xuất và giảm tuổi thọ cuộn dây.

So sánh: Van điều hướng vs. Van tiết lưu vs. Van điều áp

Trong một hệ thống thủy lực – khí nén chuyên nghiệp, ba loại van này giữ ba vai trò riêng biệt mà không thể thay thế cho nhau:

1. Directional Control Valve: Đóng vai trò như "người hướng dẫn" chỉ định hướng đi của dòng lưu chất.

2. Van tiết lưu: Là "người điều tiết" tốc độ, giúp xy lanh chạy nhanh hay chậm theo ý muốn.

3. Van điều áp: Đóng vai trò "người bảo vệ", giúp ổn định áp suất trong hệ thống, bảo vệ linh kiện khỏi việc quá áp đột ngột.

Việc phối hợp đồng bộ cả ba loại van này tạo nên một hệ thống tự động hóa hoàn hảo. Ví dụ, van điều áp bảo vệ máy khỏi hư hỏng, Directional Control Valve ra lệnh hành trình, và van tiết lưu giúp chuyển động trở nên êm ái, tránh va đập cơ khí.

Vì sao số cửa và số vị trí quyết định hiệu suất hệ thống?

Số cửa và vị trí không chỉ là con số kỹ thuật, chúng quyết định "độ thông minh" của hệ thống khi dừng. Một sai lầm kinh điển mà nhiều kỹ sư gặp phải là chọn van 4/2 thay vì 5/3 cho các ứng dụng nâng hạ nặng. Van 4/2 không có vị trí an toàn ở giữa, nghĩa là khi mất điện, tải trọng có thể rơi tự do gây tai nạn nghiêm trọng. Ngược lại, van 5/3 với cấu hình Center Closed sẽ khóa chặt dòng dầu trong xy lanh, giữ tải tại chỗ cực kỳ an toàn. Đây chính là insight kỹ thuật mang tính sống còn khi thiết kế máy móc.

Ứng dụng thực tế và Checklist an toàn

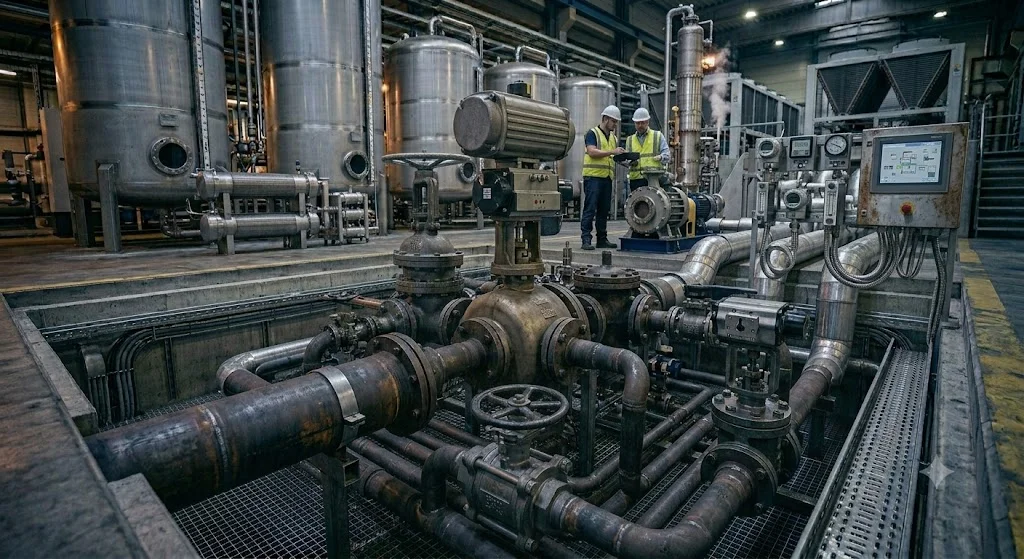

Van điều hướng hiện diện ở khắp mọi nơi: từ các máy ép thủy lực hàng trăm tấn, dây chuyền đóng gói thực phẩm, cho đến các thiết bị robot trong dây chuyền lắp ráp ô tô. Lợi ích lớn nhất của chúng là khả năng tự động hóa cao, loại bỏ thao tác thủ công, nâng cao độ chính xác và tính ổn định của sản phẩm.

Để lắp đặt và sử dụng hiệu quả, hãy luôn ghi nhớ Checklist chuyên gia:

• Kiểm tra sơ đồ P-T-A-B: Lắp sai cổng dẫn sẽ làm nổ gioăng van hoặc làm hỏng bộ phận thủy lực ngay lập tức.

• Đấu điện chuẩn: Sử dụng đúng điện áp cho cuộn coil điện từ, tránh quá nhiệt.

• Kiểm tra rò rỉ: Đảm bảo các khớp nối được làm kín bằng gioăng chất lượng cao.

• Chạy thử không tải: Cho hệ thống vận hành không tải để kiểm tra sự ổn định của con trượt trước khi cho làm việc với tải thực tế.

FAQ – Câu hỏi thường gặp về Directional Control Valve

Van điều hướng có điều chỉnh được tốc độ không?

 Không, bạn cần lắp thêm van tiết lưu để điều chỉnh tốc độ dòng chảy theo yêu cầu.

Làm sao biết chọn van 4/2 hay 5/2?

 Tùy thuộc vào thiết kế xy lanh (đơn hay kép) và yêu cầu xả khí/dầu của hệ thống đó.

Van điện từ có bị nóng khi hoạt động không?

 Có, cuộn coil sẽ nóng lên khi cấp điện liên tục. Nếu vận hành 24/7, cần chọn dòng coil chịu nhiệt cao.

Bao lâu nên vệ sinh van một lần?

 Tùy môi trường làm việc, nhưng với hệ thống thủy lực, việc thay lọc dầu định kỳ mỗi 6 tháng là cách tốt nhất để bảo vệ van.

Tôi có thể tự lắp Directional Control Valve không?

 Có, nếu bạn nắm vững sơ đồ P-T-A-B và quy tắc an toàn kỹ thuật.

Kết luận: Tối ưu hệ thống bắt đầu từ sự lựa chọn đúng đắn

Việc lựa chọn và lắp đặt đúng van điều hướng không đơn thuần là kỹ thuật, mà là chiến lược để bảo vệ tài sản và tối ưu hóa năng suất vận hành. Một chiếc van phù hợp sẽ giúp hệ thống của bạn hoạt động như một cỗ máy chính xác, giảm thiểu thời gian chết và tối đa hóa lợi nhuận cho doanh nghiệp.

Nếu bạn đang trong quá trình thiết kế hệ thống, cần nâng cấp hoặc tìm kiếm giải pháp sửa chữa cho các hệ thống thủy lực – khí nén phức tạp, hãy xác định rõ áp suất làm việc, kiểu điện áp và số cổng điều khiển để lựa chọn thiết bị phù hợp nhất.
