Cấu Tạo Van Chặn: Kiến Thức Chuyên Sâu Để Lựa Chọn Thiết Bị Tối Ưu

Trong lĩnh vực kỹ thuật đường ống, cấu tạo van chặn là yếu tố cốt lõi quyết định khả năng vận hành ổn định và tuổi thọ của hệ thống. Dù bạn đang vận hành một hệ thống cấp nước dân dụng hay dây chuyền hóa chất phức tạp, việc nắm vững cấu trúc của thiết bị này chính là bước đầu tiên để tối ưu hóa hiệu suất và giảm thiểu rủi ro vận hành.

Vì Sao Cần Hiểu Rõ Cấu Tạo Của Van Chặn Trước Khi Lựa Chọn?

Trong thực tế thi công và vận hành, không ít kỹ thuật viên từng đối mặt với tình trạng van bị rò rỉ chỉ sau vài tháng lắp đặt, đĩa van bị kẹt cứng hoặc tệ hơn là hệ thống phải tạm dừng hoạt động do hỏng hóc các bộ phận bên trong. Phần lớn nguyên nhân xuất phát từ việc người dùng chỉ tập trung vào kích thước (DN) hoặc giá thành mà hoàn toàn bỏ qua sự tương thích của van chặn với môi trường làm việc.

Việc hiểu rõ từng chi tiết cấu tạo không chỉ giúp bạn lựa chọn đúng sản phẩm ngay từ đầu, mà còn đảm bảo hệ thống vận hành trơn tru, giảm thiểu chi phí bảo trì định kỳ. Một sự lựa chọn sai lầm về vật liệu gioăng hay kiểu đĩa van có thể dẫn đến những thiệt hại kinh tế không đáng có trong dài hạn.

Cấu Tạo Van Chặn Là Gì?

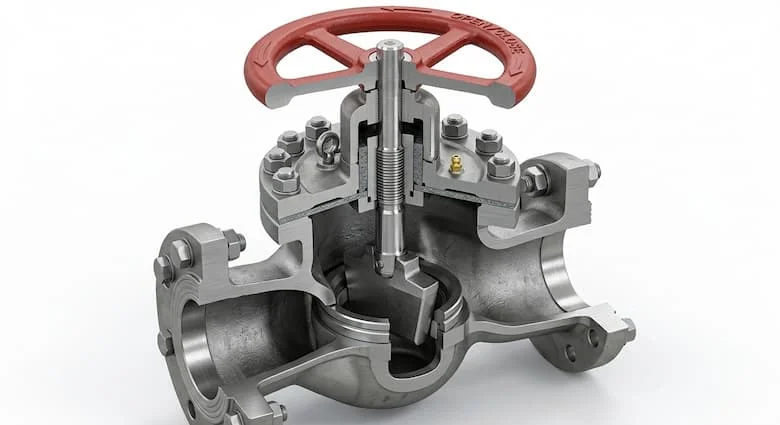

Về mặt kỹ thuật, cấu tạo van chặn là tập hợp các bộ phận cơ khí được thiết kế đồng bộ để thực hiện chức năng đóng hoặc mở dòng lưu chất trong đường ống. Một bộ van tiêu chuẩn bao gồm các thành phần chính: thân van, nắp van, trục van, đĩa van, gioăng làm kín và bộ điều khiển (tay quay hoặc bộ truyền động). Mỗi bộ phận này đảm nhận một nhiệm vụ riêng biệt, phối hợp nhịp nhàng để tạo nên độ kín khít và sự linh hoạt trong quá trình điều khiển.

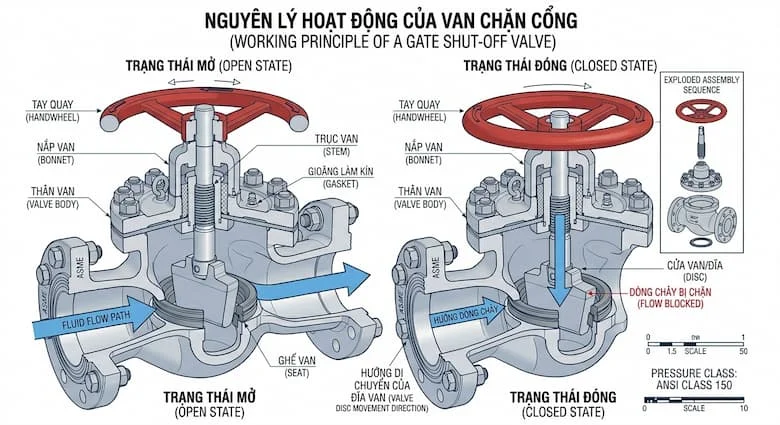

Nguyên Lý Hoạt Động Dựa Trên Cấu Tạo Của Van Chặn

Nguyên lý hoạt động của van dựa trên sự truyền lực cơ học. Khi người dùng tác động lực lên tay quay, chuyển động này được truyền qua trục van, khiến đĩa van dịch chuyển lên xuống hoặc xoay để chặn/mở dòng lưu chất.

Bản chất của độ bền và hiệu suất van phụ thuộc vào:

• Đĩa van và gioăng làm kín: Đây là "chốt chặn" quyết định khả năng kín khít, ngăn chặn rò rỉ lưu chất ra môi trường.

• Trục van: Là bộ phận chịu lực truyền tải; nếu trục van không đủ độ cứng hoặc bị mài mòn, toàn bộ cơ cấu vận hành sẽ trở nên lỏng lẻo, dẫn đến hỏng hóc sớm.

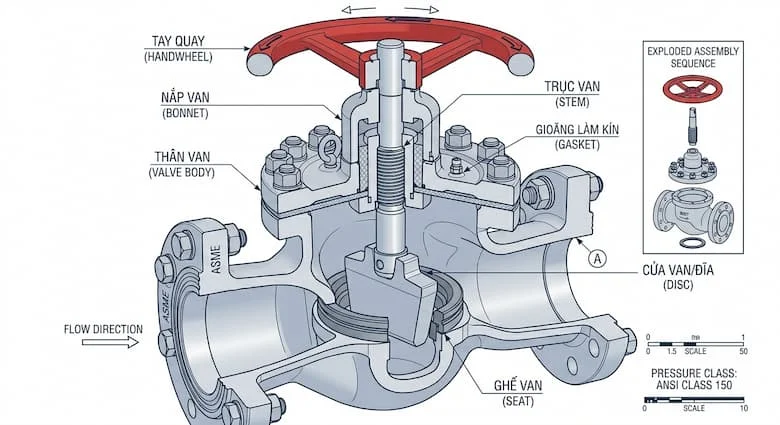

Phân Tích Chuyên Sâu: Chi Tiết Cấu Tạo Của Van Chặn

Chi Tiết Bộ Phận Chức Năng

• Thân van (Valve Body): Đóng vai trò là "khung xương" chứa toàn bộ chi tiết bên trong và chịu áp lực trực tiếp từ dòng lưu chất. Các vật liệu như inox 304, 316 thường được ưu tiên trong môi trường ăn mòn, trong khi gang hoặc thép đúc lại tối ưu cho các hệ thống chịu áp suất cao.

• Nắp van (Bonnet): Bảo vệ cơ cấu vận hành và kết nối chặt chẽ với thân van thông qua ren hoặc bulong, tạo thành một khoang chứa an toàn.

• Trục van (Stem): Truyền lực từ tay quay tới đĩa van. Yêu cầu kỹ thuật đối với trục van là độ cứng cao, khả năng chịu lực nén và chống cong vênh cực tốt.

• Đĩa van (Disc): Bộ phận trực tiếp tiếp xúc và chặn dòng chảy, quyết định khả năng chịu áp của van.

• Gioăng làm kín (Seat/Gasket): Sử dụng các vật liệu như PTFE, EPDM hoặc kim loại để đảm bảo độ kín tuyệt đối.

Cấu Tạo Các Loại Van Phổ Biến

• Van cổng: Có đĩa dạng cánh cổng, trục nâng hạ, lý tưởng cho đường ống lớn nhờ tổn thất áp suất thấp.

• Van bi: Cấu tạo với viên bi rỗng xuyên tâm, chỉ cần quay 90 độ để đóng mở, mang lại độ kín rất cao.

• Van cầu: Đĩa dạng nút, dòng chảy bị đổi hướng bên trong thân van, giúp việc điều tiết lưu lượng trở nên hiệu quả.

• Van bướm: Đĩa tròn quay quanh trục, ưu điểm lớn nhất là sự gọn nhẹ và chi phí lắp đặt thấp.

Ứng Dụng Thực Tế & Sai Lầm Khi Đánh Giá Cấu Tạo

Ảnh Hưởng Đến Hiệu Quả Vận Hành

Trong các hệ thống cấp nước, PCCC hay nhà máy hóa chất, cấu tạo của van chặn ảnh hưởng trực tiếp đến tính an toàn. Ví dụ, trong nhà máy hóa chất, thân van phải làm từ inox cao cấp và gioăng làm kín phải là loại chống hóa chất (như PTFE). Nếu bỏ qua yếu tố cấu tạo, van sẽ nhanh chóng bị ăn mòn và gây rò rỉ độc hại.

Sai Lầm Thường Gặp

1. Chỉ nhìn vào giá: Mua van rẻ thường đi kèm với vật liệu gioăng kém chất lượng.

2. Không kiểm tra vật liệu gioăng: Dẫn đến hiện tượng gioăng bị lão hóa nhanh trong môi trường nhiệt độ cao.

3. Không quan tâm kiểu kết nối: Lắp đặt sai tiêu chuẩn mặt bích gây khó khăn khi bảo trì.

4. Bỏ qua vật liệu thân van: Sử dụng van gang cho môi trường nước biển hoặc axit.

5. Chọn sai bộ truyền động: Gây quá tải cho trục van.

Hướng Dẫn & Checklist Đánh Giá Chất Lượng

Để đảm bảo hiệu quả đầu tư, hãy thực hiện quy trình kiểm tra cấu tạo của van chặn theo 6 bước:

1. Kiểm tra vật liệu thân van xem có đúng thông số (inox/gang/thép) không.

2. Quan sát độ dày và sự đồng đều của thân van.

3. Kiểm tra trục van xem có bị rơ lắc hay không.

4. Xác định vật liệu gioăng kín (đảm bảo chịu nhiệt/hóa chất tốt).

5. Đối chiếu tiêu chuẩn sản xuất (JIS, ANSI, BS, DIN).

6. Kiểm tra giấy tờ xuất xứ và chứng nhận chất lượng (CO/CQ).

Checklist nhanh:

• Thân van đúc dày, không có lỗ rỗ khí.

• Trục van chắc chắn, vận hành trơn tru.

• Gioăng kín đúng vật liệu quy định cho môi chất.

• Đĩa van gia công tinh xảo, kín khít khi đóng.

FAQ: Câu Hỏi Thường Gặp

1. Cấu tạo van chặn gồm những bộ phận nào?

Thông thường gồm thân van, nắp van, trục van, đĩa van, gioăng kín và bộ điều khiển.

2. Bộ phận nào quyết định độ kín của van?

Đĩa van và gioăng làm kín là hai bộ phận quan trọng nhất.

3. Thân van bằng inox có ưu điểm gì?

Khả năng chống ăn mòn cao, tuổi thọ dài và phù hợp môi trường hóa chất.

4. Van bi và van cổng khác nhau ở cấu tạo nào?

Van bi dùng viên bi xoay để đóng mở, trong khi van cổng sử dụng đĩa dạng cánh cổng nâng hạ theo trục thẳng đứng.

5. Khi nào nên chọn van điều khiển điện?

Khi cần tự động hóa, vận hành từ xa hoặc trong các hệ thống đòi hỏi độ chính xác cao mà tay người khó can thiệp.

Kết Luận

Có thể thấy, cấu tạo van chặn là yếu tố quyết định đến độ kín, độ bền và khả năng chịu áp của toàn bộ hệ thống đường ống. Việc hiểu rõ từng bộ phận, từ thân van đến gioăng làm kín, sẽ giúp bạn đưa ra lựa chọn sáng suốt, đảm bảo hiệu quả vận hành và tối ưu chi phí trong dài hạn.
