Van Điều Chỉnh Khí Nén: Giải Pháp Tối Ưu Hiệu Suất Hệ Thống Khí Nén Công Nghiệp

Trong các hệ thống tự động hóa công nghiệp, bạn đã bao giờ gặp tình trạng máy móc vận hành không ổn định, xy lanh đóng mở với tốc độ "chóng mặt" gây va đập, hay áp suất khí đầu ra trồi sụt liên tục làm hỏng sản phẩm? Đây chính là những dấu hiệu cảnh báo hệ thống của bạn đang thiếu đi một thiết bị quan trọng: van điều chỉnh khí nén.

Việc kiểm soát chính xác dòng khí không chỉ là bài toán về kỹ thuật mà còn là chìa khóa để bảo vệ tài sản, tối ưu chi phí vận hành và nâng cao chất lượng sản phẩm. Vậy van điều chỉnh khí nén là gì và làm thế nào để ứng dụng hiệu quả? Hãy cùng tìm hiểu chuyên sâu trong bài viết này.

Van điều chỉnh khí nén là gì? Vì sao hệ thống khí nén cần thiết bị này?

Van điều chỉnh khí nén là thiết bị chuyên dụng được tích hợp trong hệ thống khí nén nhằm kiểm soát chặt chẽ áp suất, lưu lượng và tốc độ của dòng khí trước khi cấp đến các bộ phận chấp hành (như xy lanh, van điện từ, động cơ khí).

Trong thực tế, bạn sẽ thường xuyên bắt gặp các thuật ngữ như bộ điều áp khí nén hoặc van chỉnh áp khí nén. Mặc dù tên gọi có thể khác nhau tùy theo chức năng cụ thể, nhưng tựu chung lại, chúng đóng vai trò là "người gác đền" giúp:

• Ổn định vận hành: Duy trì áp suất ổn định bất kể biến động từ máy nén khí trung tâm.

• Tiết kiệm năng lượng: Tránh tình trạng lãng phí khí nén khi thiết bị hoạt động vượt mức áp suất cần thiết.

• Bảo vệ thiết bị: Ngăn ngừa tình trạng quá áp gây rò rỉ, nứt vỡ đường ống hoặc làm hỏng gioăng phớt.

• Nâng cao độ chính xác: Đảm bảo xy lanh hay các thiết bị đo lường hoạt động đúng hành trình và nhịp độ yêu cầu.

Nếu thiếu thiết bị này, hệ thống khí nén của bạn giống như một chiếc xe không có phanh – không chỉ kém hiệu quả mà còn tiềm ẩn nguy cơ hư hỏng chi phí cao.

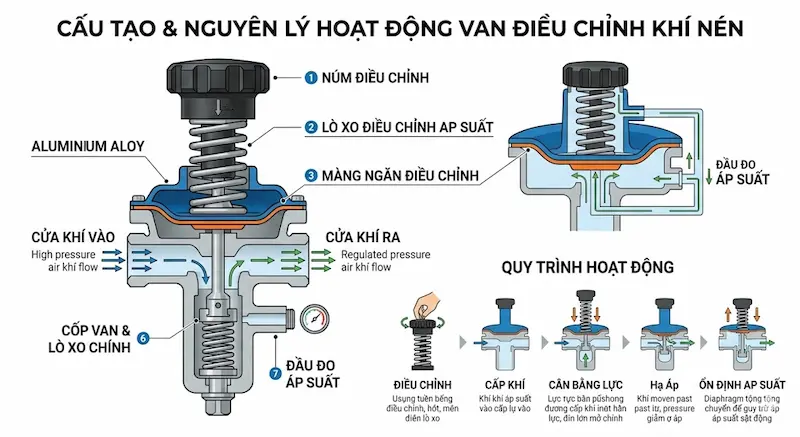

Cấu tạo và nguyên lý hoạt động của van điều chỉnh khí nén

Cấu tạo cơ bản

Mặc dù có nhiều biến thể, hầu hết các loại van khí nén đều sở hữu các bộ phận cốt lõi sau:

• Thân van: Vật liệu chịu áp lực cao (hợp kim nhôm hoặc inox).

• Núm điều chỉnh: Giúp người vận hành thiết lập áp suất/lưu lượng mong muốn.

• Lò xo: Thành phần tạo lực đối kháng để cân bằng áp lực khí.

• Màng ngăn: Bộ phận cảm biến áp suất nhạy bén.

• Cửa vào – Cửa ra: Các cổng kết nối tiêu chuẩn cho đường ống khí.

Nguyên lý hoạt động

Quy trình hoạt động diễn ra theo cơ chế tự cân bằng áp suất: Khi khí nén đi vào từ cửa vào, nó sẽ tác động lên màng ngăn. Núm điều chỉnh sẽ nén lò xo để tạo một áp lực đối kháng. Nếu áp suất đầu ra vượt ngưỡng, màng ngăn bị đẩy ngược lại, làm thu hẹp tiết diện dòng khí, từ đó duy trì áp suất ổn định đầu ra theo đúng giá trị cài đặt.

Tại sao điều chỉnh áp suất lại quan trọng?

Việc duy trì áp suất ở mức chuẩn giúp giảm đáng kể rung lắc cho máy móc. Một hệ thống vận hành êm ái, ổn định sẽ kéo dài đáng kể tuổi thọ của xy lanh và các thiết bị liên quan, đồng thời giảm lượng khí nén tiêu thụ không cần thiết, trực tiếp cắt giảm hóa đơn tiền điện hàng tháng cho nhà xưởng.

Phân loại van điều chỉnh khí nén phổ biến hiện nay

Việc lựa chọn đúng chủng loại quyết định trực tiếp đến hiệu quả điều khiển. Dưới đây là bảng so sánh nhanh các dòng van phổ biến:

• Van điều áp: Phù hợp cho các vị trí cần nguồn khí ổn định tuyệt đối.

• Van tiết lưu: Là lựa chọn tối ưu để điều khiển tốc độ của xy lanh khí nén.

• Van điều chỉnh điện – khí: Dùng trong các hệ thống đòi hỏi phản hồi từ PLC hoặc máy tính trung tâm.

Thông số kỹ thuật cần hiểu trước khi chọn van khí nén

Để mua được thiết bị phù hợp, bạn cần đọc kỹ bảng thông số kỹ thuật (Datasheet):

• Áp suất làm việc: Thường được tính bằng bar hoặc MPa. Hãy đảm bảo van chịu được áp suất tối đa của hệ thống mà không bị rò rỉ.

• Lưu lượng khí: Đơn vị là L/min hoặc m³/h. Lưu lượng phải đáp ứng đủ cho nhu cầu của toàn bộ thiết bị phía sau.

• Kích thước cổng kết nối: Các chuẩn phổ biến gồm 1/8", 1/4", 1/2". Chọn sai kích thước sẽ gây thắt nút cổ chai, giảm hiệu suất.

• Vật liệu: Tùy môi trường, bạn có thể chọn Đồng, Nhôm, Inox (cho môi trường ăn mòn) hoặc Nhựa kỹ thuật (cho môi trường nhẹ).

• Nhiệt độ làm việc: Đặc biệt quan trọng nếu hệ thống đặt gần lò nhiệt hoặc môi trường ngoài trời khắc nghiệt.

Cách chọn van khí nén phù hợp từng hệ thống

Xác định mục tiêu

Trước khi chọn mua, hãy tự hỏi: Bạn cần điều chỉnh gì? Nếu bạn cần chỉnh tốc độ xy lanh, hãy chọn van tiết lưu. Nếu cần nguồn khí ổn định cho đồng hồ đo, hãy chọn bộ điều áp.

Chọn theo ứng dụng

• Máy đóng gói: Ưu tiên bộ điều áp có độ chính xác cao để đảm bảo lực ép ổn định.

• Hệ thống khí công nghiệp: Cần các dòng van có lưu lượng lớn để đáp ứng nhu cầu sản xuất liên tục.

• Robot – tự động hóa: Nên đầu tư van điều chỉnh điện – khí để có khả năng lập trình và kiểm soát từ xa.

Checklist chọn nhanh:

1. Áp suất tối đa của máy nén?

2. Lưu lượng tiêu thụ đỉnh điểm?

3. Chuẩn ren kết nối hiện tại là gì?

4. Môi trường có hóa chất hay bụi bẩn không?

Ứng dụng thực tế của van điều chỉnh khí nén trong công nghiệp

Van khí nén hiện diện trong hầu hết các ngành công nghiệp mũi nhọn:

• Dây chuyền đóng gói & Thực phẩm: Kiểm soát áp suất để lực đóng nắp chai hoặc ép bao bì luôn đồng nhất, không gây vỡ sản phẩm.

• Cơ khí & Tự động hóa: Điều chỉnh tốc độ xy lanh để các cánh tay robot chuyển động mượt mà, tránh va đập mạnh làm giảm tuổi thọ chi tiết.

• Dược phẩm: Yêu cầu độ chính xác cao và vật liệu sạch, chống ăn mòn để đảm bảo vệ sinh.

Một ví dụ điển hình: Tại các trạm lắp ráp, việc lắp thêm một van tiết lưu giúp xy lanh đi ra nhanh nhưng đi vào nhẹ nhàng, giảm tối đa tiếng ồn và sự rung lắc truyền lên khung máy.

Sai lầm thường gặp khi sử dụng van điều chỉnh khí nén

Dù là thiết bị đơn giản, nhưng nhiều kỹ thuật viên vẫn mắc phải sai lầm đáng tiếc:

1. Chọn sai dải áp: Dùng van có dải áp quá thấp cho hệ thống áp cao dẫn đến hỏng màng ngăn.

2. Không lắp bộ lọc khí: Bụi bẩn và hơi nước trong khí nén sẽ làm nghẹt lỗ tiết lưu, khiến van mất hiệu quả.

3. Điều chỉnh quá mức: Vặn núm quá chặt hoặc quá lỏng làm hỏng cơ cấu lò xo bên trong.

4. Bỏ qua bảo trì: Để van vận hành trong nhiều năm mà không kiểm tra tình trạng rò rỉ.

Dấu hiệu cần thay thế: Áp suất đầu ra dao động không ổn định, xuất hiện tiếng xì khí nhỏ hoặc núm vặn bị kẹt cứng.

Hướng dẫn lắp đặt và bảo trì van khí nén

Để thiết bị bền bỉ, hãy tuân thủ quy trình chuẩn:

1. Ngắt nguồn khí: Luôn đảm bảo hệ thống đã xả hết áp suất trước khi lắp đặt.

2. Lắp đúng chiều: Quan sát mũi tên trên thân van, lắp theo hướng dòng khí đi từ nguồn đến thiết bị.

3. Kiểm tra rò rỉ: Sử dụng nước xà phòng hoặc máy đo rò rỉ tại các đầu nối sau khi lắp.

4. Hiệu chỉnh: Mở nguồn và từ từ xoay núm để đặt áp suất mong muốn, sau đó khóa chặt đai ốc hãm.

Lưu ý: Không nên siết ốc kết nối quá lực vì sẽ gây biến dạng ren. Hãy lên lịch vệ sinh bộ lọc khí định kỳ mỗi 3–6 tháng để đảm bảo khí nén luôn sạch, giúp van khí nén hoạt động bền bỉ nhất.

FAQ: Các câu hỏi thường gặp

Van điều chỉnh khí nén dùng để làm gì?

 Thiết bị giúp kiểm soát áp suất hoặc lưu lượng khí nhằm đảm bảo hệ thống hoạt động ổn định và bảo vệ các bộ phận chấp hành.

Van điều áp và van tiết lưu khác nhau thế nào?

 Van điều áp kiểm soát áp suất (độ mạnh của khí), còn van tiết lưu điều chỉnh lưu lượng (tốc độ dòng chảy).

Bao lâu nên bảo trì van?

 Khuyến nghị kiểm tra mỗi 3–6 tháng tùy vào điều kiện môi trường làm việc.

Có thể dùng một van cho mọi hệ thống không?

 Không, bạn cần chọn thông số kỹ thuật (lưu lượng, áp suất) phù hợp với nhu cầu thực tế của từng cụm thiết bị.

Van khí nén bị tụt áp xử lý thế nào?

 Hãy kiểm tra xem có vị trí nào bị rò rỉ trên đường ống không, kiểm tra bộ lọc có bị tắc nghẽn không, và cuối cùng là kiểm tra tình trạng màng van bên trong.

Kết luận: Đầu tư vào sự ổn định là cách tiết kiệm chi phí thông minh

Việc lựa chọn và sử dụng đúng loại van điều chỉnh khí nén không chỉ đơn thuần là mua một linh kiện, mà là việc xây dựng nền tảng vững chắc cho cả một hệ thống sản xuất. Một hệ thống khí nén được kiểm soát áp suất và lưu lượng chuẩn xác sẽ là "chìa khóa" giúp bạn vận hành trơn tru, giảm thiểu tỷ lệ lỗi sản phẩm, bảo vệ máy móc khỏi sự cố bất ngờ và đặc biệt là tối ưu hóa điện năng tiêu thụ.
