2 Y Strainer: Giải Pháp Lọc Cặn "Lá Chắn" Hoàn Hảo Cho Mọi Hệ Thống Đường Ống

Trong bất kỳ hệ thống truyền tải lưu chất công nghiệp hay dân dụng nào, "kẻ thù thầm lặng" lớn nhất chính là những tạp chất trôi nổi bên trong dòng chảy. Máy bơm vận hành kém ổn định, các dòng van điều khiển đắt tiền bị trầy xước bề mặt làm kín, hay lưu lượng đầu ra sụt giảm đột ngột – những vấn đề này đôi khi không xuất phát từ lỗi thiết bị, mà đến từ sự tích tụ của cặn bẩn, rỉ sét và rác thải trong đường ống.

Việc lắp đặt một thiết bị lọc phù hợp không còn là tùy chọn mà đã trở thành yếu tố bắt buộc để bảo vệ sự an toàn cho toàn bộ hệ thống. Trong đó, 2 Y Strainer nổi lên như một giải pháp cơ khí tối ưu nhất. Với kích thước 2 inch (DN50) – tiêu chuẩn "vàng" cho hầu hết các đường ống nhánh và hệ thống máy bơm hiện nay, thiết bị này đóng vai trò như một người gác cổng mẫn cán. Bài viết này sẽ phân tích chi tiết vì sao thiết bị lọc cơ học dạng chữ y là khoản đầu tư thông minh và cách để bạn tối ưu hóa hiệu quả lọc cho doanh nghiệp của mình.

Vì sao hệ thống đường ống cần lắp 2 Y Strainer?

Hệ thống đường ống không bao giờ là môi trường hoàn hảo. Ngay cả trong những hệ thống khép kín, các hạt cặn có thể phát sinh từ quá trình oxy hóa nội bộ của ống thép, sự bong tróc của các lớp sơn lót, hoặc đơn giản là bụi bẩn lọt vào trong quá trình thi công. Đối với các thiết bị tinh vi như van điện từ, van điều áp, hay cánh quạt máy bơm, chỉ cần một hạt cát hay mảnh rỉ sắt nhỏ cũng đủ làm kẹt cơ cấu vận hành, dẫn đến dừng máy, gián đoạn sản xuất và tốn kém chi phí sửa chữa.

Việc lắp đặt thiết bị lọc cơ học dạng chữ y trước các thiết bị nhạy cảm mang lại giá trị to lớn:

• Bảo vệ thiết bị tối đa: Ngăn chặn tuyệt đối các tạp chất rắn làm hư hỏng bộ phận cơ khí.

• Tiêu chuẩn 2 inch phổ biến: Kích thước DN50 phù hợp với hầu hết các đầu ra máy bơm trung bình và hệ thống đường ống nhánh trong nhà máy, giúp việc thay thế và lắp đặt diễn ra nhanh chóng.

• Tiết kiệm chi phí bảo trì: Thay vì phải tháo toàn bộ máy bơm hay hệ thống van phức tạp để vệ sinh, bạn chỉ cần một thao tác tháo nắp lọc chữ Y đơn giản. Đây là cách cắt giảm chi phí vận hành (OPEX) hiệu quả nhất mà mọi nhà quản lý kỹ thuật đều hướng tới.

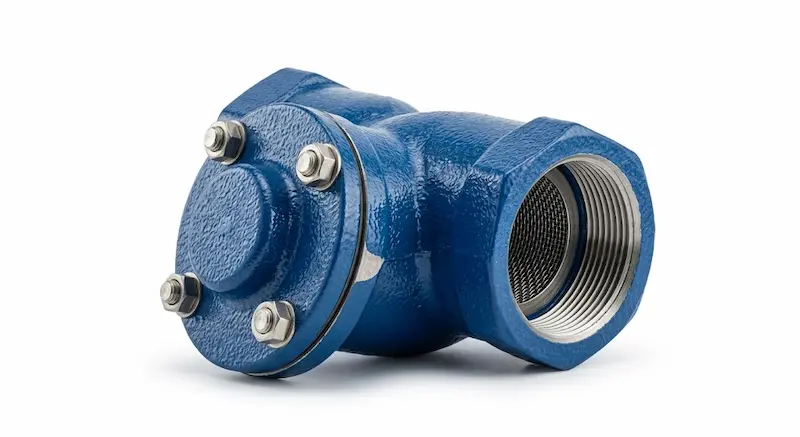

2 y strainer là gì?

2 Y Strainer là thiết bị lọc cơ học dạng chữ Y có kích thước kết nối 2 inch (DN50), được thiết kế chuyên dụng để giữ lại các tạp chất, cặn bẩn và rác thải trong dòng chảy lưu chất. Tên gọi của thiết bị xuất phát từ chính cấu tạo hình chữ "Y" đặc trưng. Thiết kế này không chỉ mang tính thẩm mỹ mà còn mang ý nghĩa kỹ thuật sâu sắc: góc nghiêng của bầu lọc cho phép dòng chảy đi qua với trở lực thấp nhất, đồng thời tạo ra một khoảng không gian lắng cặn dưới đáy, giúp ngăn chặn dòng chảy xoáy làm trôi ngược lại tạp chất đã được lọc.

Cấu tạo cơ bản của một chiếc thiết bị lọc cơ học dạng chữ y bao gồm 4 bộ phận chiến lược:

1. Thân lọc (Body): Thường được đúc nguyên khối bằng gang, inox hoặc thép, đảm bảo độ bền dưới áp suất hệ thống.

2. Lưới lọc (Mesh/Screen): "Trái tim" của thiết bị, làm bằng thép không gỉ, chịu được sự ăn mòn và áp lực dòng chảy liên tục.

3. Nắp vệ sinh (Cap/Plug): Vị trí then chốt cho phép kỹ thuật viên tiếp cận lưới lọc để vệ sinh mà không cần cắt ống.

4. Gioăng làm kín (Gasket): Đảm bảo tính kín khít, ngăn ngừa rò rỉ tại vị trí nắp bầu lọc.

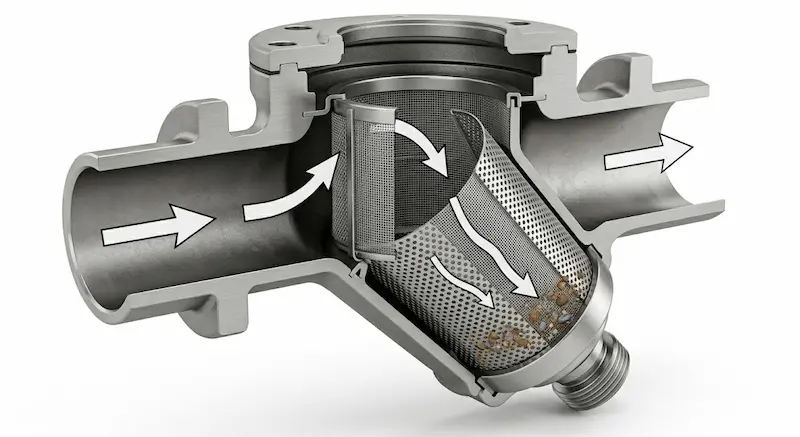

Nguyên lý hoạt động của lọc Y DN50

Nguyên lý vận hành của thiết bị lọc cơ học dạng chữ y dựa trên nguyên tắc cơ học chất lưu đơn giản nhưng hiệu quả: "Sàng lọc qua vật cản". Dòng lưu chất khi đi qua đường ống sẽ bắt buộc phải đi xuyên qua lưới thép đục lỗ nằm bên trong bầu lọc. Các hạt cặn bẩn có kích thước lớn hơn mắt lưới sẽ bị "tóm gọn" và giữ lại trong bầu lọc chữ Y, trong khi dòng chất lưu sạch sẽ tiếp tục hành trình đến thiết bị hạ nguồn.

Vì sao lọc Y lại được ưa chuộng hơn các thiết kế lọc thẳng? Bí mật nằm ở tổn thất áp suất thấp. Nhờ góc nghiêng 45 độ của bầu lọc, dòng lưu chất không bị đổi hướng đột ngột, từ đó duy trì lưu lượng và áp suất gần như nguyên vẹn. Tuy nhiên, sự ổn định này phụ thuộc hoàn toàn vào độ sạch của lưới. Khi lưới đầy cặn, áp suất chênh lệch giữa đầu vào và đầu ra sẽ tăng dần. Đây chính là thời điểm hệ thống "nhắc nhở" bạn cần thực hiện bảo trì. Việc theo dõi chênh áp chính là kỹ năng quản lý hệ thống chuyên nghiệp để tránh tình trạng vỡ lưới lọc do áp suất quá cao.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật

Phân loại thiết bị lọc cơ học dạng chữ y phổ biến

Việc lựa chọn vật liệu cho thiết bị lọc cơ học dạng chữ y là yếu tố sống còn:

• Lọc Y gang: Kinh tế nhất, phù hợp cho hệ thống nước lạnh, HVAC, hệ thống cấp thoát nước tòa nhà.

• Lọc Y inox: "Ông vua" về độ bền, chống ăn mòn tuyệt đối, là lựa chọn số 1 cho ngành thực phẩm, dược phẩm hoặc hóa chất.

• Lọc Y thép: Được tôi luyện cho các ứng dụng áp suất cực cao và nhiệt độ lớn, thường thấy trong các nhà máy điện và dầu khí.

Thông số kỹ thuật cần chú ý

• Kích thước (Size): DN50 (2 inch) luôn là điểm neo chính.

• Độ mịn (Mesh): Đây là thông số gây tranh cãi nhất. Mesh càng lớn thì lỗ lưới càng nhỏ, lọc càng sạch. Tuy nhiên, lưới quá mịn sẽ khiến thiết bị nhanh tắc nghẽn, đòi hỏi vệ sinh mỗi ngày.

• Kiểu kết nối: Nối ren (dễ lắp) hoặc mặt bích (chịu áp lực tốt, an toàn cao).

Một sai lầm phổ biến là kỹ sư thường chọn lưới lọc quá mịn cho nước bùn, dẫn đến việc phải dừng hệ thống liên tục để vệ sinh. Hãy chọn mesh dựa trên kích thước cặn thực tế của hệ thống thay vì chọn mức mịn nhất có thể.

So sánh với các loại lọc khác

Khi so sánh y lọc với Basket Strainer (lọc giỏ) và T Strainer (lọc chữ T):

• Y Strainer: Thắng thế ở kích thước nhỏ gọn, chi phí thấp và dễ lắp đặt trên đường ống ngang hoặc đứng.

• Basket Strainer: Có diện tích bề mặt lọc lớn hơn nhiều, lý tưởng cho những hệ thống có hàm lượng tạp chất cao, nhưng kích thước cồng kềnh hơn.

Nếu bạn có không gian lắp đặt giới hạn và yêu cầu bảo trì định kỳ không quá gắt gao, lọc chữ Y là lựa chọn không có đối thủ. [Xem thêm so sánh chi tiết các loại thiết bị lọc tại đây].

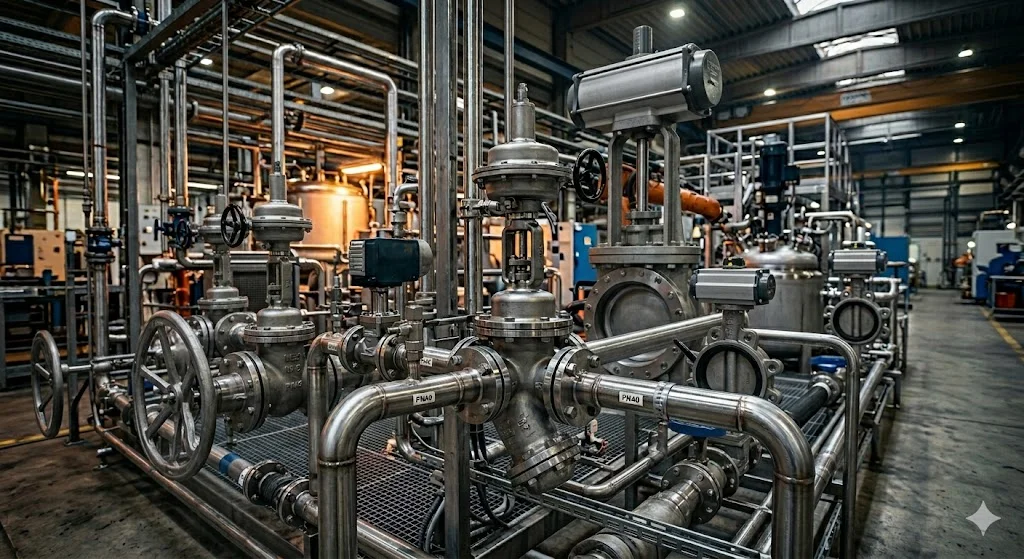

Ứng dụng thực tế và Checklist sai lầm

Ứng dụng rộng rãi

• Hệ thống nước: Bảo vệ đồng hồ nước và van khóa.

• HVAC: Bảo vệ chiller và các bộ trao đổi nhiệt khỏi cặn bẩn.

• Hệ thống hơi: Tách cặn bẩn trước khi vào bẫy hơi, tránh hỏng hóc cơ cấu đóng mở.

• Khí nén: Loại bỏ bụi bẩn và dầu thừa trong đường ống khí.

5 sai lầm "chết người" cần tránh

1. Chọn mesh không phù hợp: Quá mịn gây tắc, quá thô gây hỏng van sau đó.

2. Lắp sai hướng dòng: Khiến cặn bẩn không rơi vào bầu lọc mà bị mắc kẹt tại miệng vào.

3. Bỏ qua vật liệu: Dùng gang cho môi trường hơi nóng áp suất cao là thảm họa.

4. Không có kế hoạch bảo trì: Để cặn tích tụ quá mức gây vỡ lưới lọc.

5. Bỏ qua áp suất làm việc: Chọn sai class áp suất khiến thân van bị nứt hoặc rò rỉ.

Hướng dẫn lắp đặt và bảo trì chuyên nghiệp

Để thiết bị lọc cơ học dạng chữ y phát huy tối đa công năng, hãy tuân thủ quy trình chuyên gia:

1. Kiểm tra hướng dòng: Mũi tên trên thân lọc phải khớp với chiều chảy của lưu chất.

2. Vị trí lắp: Luôn đặt bầu lọc hướng xuống dưới hoặc ngang tùy hướng dòng để tối ưu khả năng lắng cặn.

3. Lắp đặt: Sử dụng băng tan (với loại nối ren) hoặc gioăng đệm chất lượng cao (với mặt bích) để đảm bảo không rò rỉ.

4. Vận hành thử: Mở van chậm rãi, kiểm tra độ kín các mối nối.

5. Bảo trì: Theo dõi đồng hồ đo chênh áp. Khi kim vượt ngưỡng đỏ, đó là lúc cần xả bỏ cặn trong bầu lọc.

Câu hỏi thường gặp (FAQ)

2 Y Strainer là DN bao nhiêu?

 Kích thước 2 inch tương đương chuẩn công nghiệp là DN50.

Lọc Y có làm giảm áp suất hệ thống không?

 Có, nhưng nếu lựa chọn kích thước mesh phù hợp, mức sụt áp là không đáng kể (thường dưới 0.2 bar).

Bao lâu nên vệ sinh một lần?

 Điều này phụ thuộc vào độ sạch của lưu chất. Hãy kiểm tra định kỳ hàng tháng trong 3 tháng đầu để xác định tần suất phù hợp.

Có nên dùng lọc Y cho dầu không?

 Có, nhưng cần chọn gioăng chịu dầu (thường là Viton hoặc PTFE) để đảm bảo độ bền.

Nên chọn Inox hay Gang?

 Nếu bạn cần sự bền bỉ lâu dài và môi trường có tính ăn mòn, Inox là khoản đầu tư xứng đáng.

Kết luận: Chọn đúng thiết bị lọc cơ học dạng chữ y giúp hệ thống vận hành ổn định hơn

Việc đầu tư một chiếc 2 y strainer chất lượng cao là minh chứng cho sự chuyên nghiệp trong quản lý vận hành hệ thống. Một thiết bị lọc chuẩn kích thước, đúng vật liệu và lắp đặt đúng kỹ thuật sẽ giúp bạn loại bỏ mọi rủi ro về cặn bẩn, từ đó bảo vệ toàn bộ tài sản thiết bị đắt tiền phía sau.
