Regulator Valve Là Gì? Hướng Dẫn Lựa Chọn Và Tối Ưu Hệ Thống Điều Áp

Trong các hệ thống công nghiệp hiện đại, sự ổn định là yếu tố sống còn. Bạn đã bao giờ rơi vào tình huống hệ thống đang vận hành ổn định nhưng áp suất đầu ra liên tục dao động, khiến các thiết bị hạ nguồn nhanh chóng xuống cấp và tiêu hao năng lượng vượt mức cho phép chưa? Đây là bài toán kinh điển gây đau đầu cho các kỹ sư vận hành.

Áp suất không ổn định không chỉ làm giảm hiệu suất thiết bị mà còn trực tiếp kéo theo chi phí sửa chữa, bảo trì tăng vọt và nguy cơ gián đoạn sản xuất. Đó chính là lý do van điều áp trở thành giải pháp cốt lõi, đóng vai trò "người bảo vệ" thầm lặng, đảm bảo dòng chảy công nghiệp luôn được kiểm soát chặt chẽ và an toàn.

Vì sao cần kiểm soát áp suất trong hệ thống công nghiệp?

Kiểm soát áp suất là chìa khóa để duy trì sự bền bỉ cho toàn bộ dây chuyền sản xuất. Khi áp suất vượt quá ngưỡng thiết kế, nó sẽ gây ra hiện tượng quá tải, làm rò rỉ khớp nối, hỏng hóc các bộ phận cảm biến và rút ngắn tuổi thọ của đường ống. Ngược lại, nếu áp suất không đủ, thiết bị sẽ không thể đạt hiệu suất vận hành tối ưu, làm giảm chất lượng sản phẩm cuối cùng.

Việc tích hợp van điều áp vào hệ thống không chỉ là giải pháp kỹ thuật nhằm ổn định áp suất đầu ra mà còn là chiến lược tài chính thông minh. Bằng cách duy trì áp suất ở mức lý tưởng, doanh nghiệp có thể giảm thiểu chi phí năng lượng lãng phí, ngăn ngừa hỏng hóc thiết bị và kéo dài chu kỳ bảo trì định kỳ. Đây chính là bước đầu tiên để xây dựng một nhà máy vận hành hiệu quả và bền vững.

Van điều áp là gì?

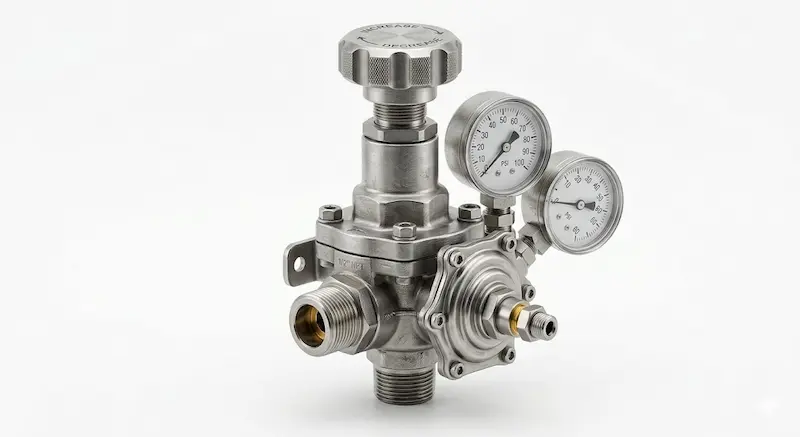

Regulator valve (van điều áp ) là thiết bị cơ khí chuyên dụng, được thiết kế để duy trì áp suất đầu ra ổn định tại một giá trị cài đặt sẵn, ngay cả khi áp suất đầu vào hoặc lưu lượng tiêu thụ có sự thay đổi liên tục.

Về bản chất, chức năng chính của thiết bị này là tự động hóa quá trình điều chỉnh áp suất. Thay vì phải phụ thuộc vào các thao tác thủ công, van điều áp đóng vai trò như một bộ điều khiển tự chủ: khi áp suất đầu ra tăng, van sẽ tự động thu hẹp diện tích cửa mở; ngược lại, khi áp suất giảm, van sẽ mở rộng để bù đắp lưu lượng. Nhờ vào khả năng này, hệ thống luôn được bảo vệ khỏi các xung áp đột ngột, giúp các thiết bị nhạy cảm phía sau được vận hành trong dải thông số an toàn và ổn định nhất.

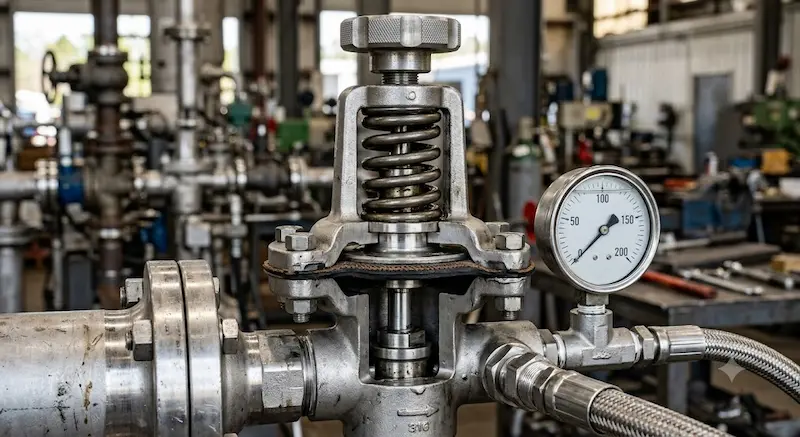

Nguyên lý hoạt động của van điều áp

Cơ chế hoạt động của van điều áp dựa trên nguyên lý cân bằng lực cơ học giữa áp suất của môi chất và lực đàn hồi của lò xo.

Luồng hoạt động của thiết bị diễn ra theo quy trình khép kín: Áp suất đầu vào đi qua van, tác động lên màng ngăn (diaphragm). Màng ngăn này kết nối với đĩa van và lò xo điều chỉnh. Khi áp suất đầu ra thay đổi, nó sẽ tạo ra áp lực lên màng ngăn, thắng lực nén của lò xo hoặc bị lò xo đẩy ngược lại. Sự dịch chuyển này làm thay đổi diện tích lưu thông của cửa van, từ đó điều tiết lưu lượng môi chất đi qua, đưa áp suất đầu ra trở về mức đã cài đặt.

Vai trò của lò xo ở đây cực kỳ quan trọng; độ cứng của lò xo xác định dải áp suất mà van có thể kiểm soát. Nhờ thiết kế màng van nhạy bén, van điều áp có khả năng phản ứng gần như tức thì với các biến động của hệ thống, giúp thiết bị luôn duy trì trạng thái ổn định dù áp suất nguồn cấp có trồi sụt không ngừng.

Phân tích chuyên sâu: Lựa chọn Regulator Valve tối ưu

Phân loại van điều áp phổ biến

Để chọn thiết bị phù hợp, chúng ta cần phân loại dựa trên ba tiêu chí chính:

• Theo nguyên lý điều khiển:

  • Van điều áp trực tiếp (Direct Acting): Kết cấu gọn nhẹ, phản hồi áp suất cực nhanh, phù hợp cho các hệ thống quy mô nhỏ, chi phí đầu tư ban đầu thấp.

  • Van điều áp Pilot (Pilot Operated): Sử dụng một van phụ để điều khiển van chính, cho độ chính xác cực cao và khả năng xử lý lưu lượng lớn, thường dùng trong các đường ống chính của nhà máy.

• Theo môi chất: Việc lựa chọn vật liệu và thiết kế màng ngăn phải tương thích hoàn toàn với môi chất (nước, khí nén, hơi nóng, hoặc dầu) để tránh ăn mòn và lão hóa.

• Theo vật liệu: Các tùy chọn như Đồng (cho nước sạch), Inox (chống ăn mòn cao, thực phẩm), Gang hoặc Thép carbon (chịu áp lực và nhiệt độ cao) sẽ quyết định độ bền của van trong môi trường thực tế.

Các thông số kỹ thuật cần biết khi chọn van điều áp

Việc nắm vững các thông số là "kim chỉ nam" để hệ thống vận hành trơn tru:

Chọn sai áp suất sẽ gây ra tình trạng "sốc áp" hoặc "thiếu áp", làm hỏng các thiết bị đo đạc nhạy cảm. Ngoài ra, việc hiểu đúng hệ số $Cv$ giúp bạn tránh tình trạng van quá nhỏ gây tắc nghẽn hoặc van quá lớn gây rung lắc trong quá trình vận hành.

So sánh van điều áp với Van Giảm Áp và Van Điều Khiển

Nếu bạn cần sự tự động hoàn toàn mà không có nguồn điện điều khiển, van điều áp là lựa chọn số một. Nếu hệ thống đòi hỏi can thiệp từ xa thông qua PLC hoặc DCS, van điều khiển sẽ là giải pháp chuyên dụng hơn.

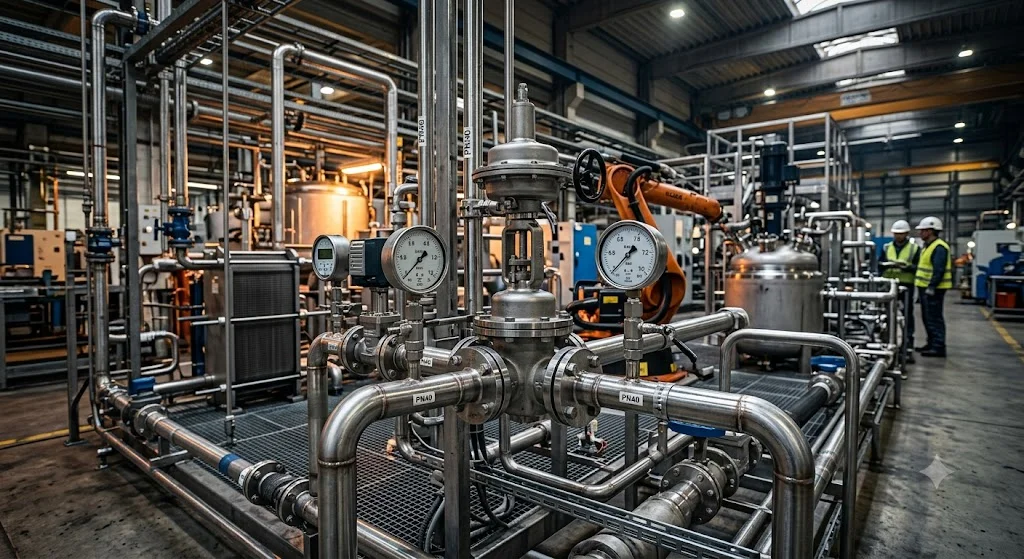

Ứng dụng thực tế và sai lầm thường gặp

Khi nào nên sử dụng van điều áp?

Thiết bị này xuất hiện hầu hết trong các hệ thống đòi hỏi độ ổn định cao như: hệ thống khí nén nhà máy, mạng lưới cấp nước sạch, các trạm hơi nóng trong dệt nhuộm, thực phẩm và ngành dầu khí. Lợi ích mang lại là sự ổn định vận hành, giảm hao mòn thiết bị và tiết kiệm đáng kể năng lượng tiêu thụ hàng tháng.

5 sai lầm thường gặp khi chọn van điều áp

1. Chọn sai dải áp: Khiến van không thể kiểm soát hoặc bị quá áp.

2. Bỏ qua lưu lượng thực tế: Dẫn đến sụt áp nghiêm trọng khi hệ thống hoạt động tối đa.

3. Vật liệu không tương thích: Gây rò rỉ do ăn mòn hóa học.

4. Lắp sai hướng dòng: Khiến van không thể hoạt động hoặc phá hủy cấu trúc bên trong.

5. Không kiểm tra điều kiện thực tế: Bỏ qua sự thay đổi nhiệt độ hoặc rung động môi trường.

Hướng dẫn lắp đặt và bảo trì

Cách chọn van điều áp phù hợp: Hãy tự trả lời 5 câu hỏi vàng: Môi chất là gì? Áp đầu vào/ra yêu cầu bao nhiêu? Lưu lượng tối đa là bao nhiêu? Và nhiệt độ vận hành cao nhất?

Hướng dẫn lắp đặt:

1. Kiểm tra hướng dòng: Luôn tuân thủ chiều mũi tên đúc trên thân van.

2. Cài đặt áp suất: Sử dụng vít điều chỉnh, xoay chậm và quan sát đồng hồ đo áp.

3. Chạy thử: Mở van từ từ để kiểm tra sự rò rỉ tại các mối nối.

4. Theo dõi: Ghi chép áp suất ổn định trong 24 giờ đầu.

5. Bảo trì: Định kỳ kiểm tra màng van và lò xo 6-12 tháng/lần tùy môi trường.

Câu hỏi thường gặp về van điều áp

Regulator valve dùng để làm gì?

 Thiết bị giúp duy trì áp suất đầu ra cố định, bất chấp sự biến động ở đầu vào.

Van điều áp có phải van giảm áp không?

 Về cơ bản là có, nhưng van điều áp thường thiên về khả năng tự ổn định chính xác hơn.

Có dùng cho khí nén được không?

 Có, đây là ứng dụng phổ biến nhất để bảo vệ các thiết bị khí nén.

Van điều áp có làm giảm lưu lượng không?

 Có, nếu chọn sai kích thước, nó có thể trở thành vật cản lưu lượng.

Bao lâu nên bảo trì van điều áp?

 Tùy vào độ sạch của môi chất, trung bình nên bảo trì định kỳ sau 12 tháng sử dụng.

Chọn đúng Regulator Valve giúp hệ thống vận hành ổn định hơn

Việc hiểu rõ nguyên lý, lựa chọn thông số chuẩn xác và lắp đặt đúng kỹ thuật là ba trụ cột giúp van điều áp phát huy tối đa công năng. Đừng để những biến động áp suất nhỏ gây ra những tổn thất lớn cho doanh nghiệp của bạn.

Nếu bạn đang trong quá trình tìm kiếm van điều áp cho hệ thống nước, khí hoặc hơi nóng, hãy xác định kỹ áp suất đầu vào, lưu lượng yêu cầu và môi trường vận hành. Việc lựa chọn thiết bị chất lượng ngay từ đầu chính là khoản đầu tư tốt nhất để tối ưu hiệu suất và kéo dài tuổi thọ cho toàn bộ hệ thống sản xuất.
